Proizvođač magnetskih releja s držanjem

Što relej za zaključavanje radi drugačije

A relej za zatvaranje zadržava svoj kontaktni položaj nakon što je zavojnica bez napona, koristeći mehanički zasun ili trajni magnet za održavanje stanja bez kontinuiranog napajanja. Ovo je ključna razlika u odnosu na standardni relej, koji zahtijeva stalnu struju svitka kako bi njegovi kontakti ostali zatvoreni. A magnetski zasun relej to postiže upotrebom malog trajnog magneta koji drži armaturu na mjestu nakon što je pomakne kratki impuls, što znači da zavojnicu treba samo trenutno napajati da bi promijenila stanja, umjesto da ostane napajana tijekom cijelog ciklusa uključenosti.

Praktični rezultat a relej za zatvaranje magneta dizajn je značajno smanjenje prosječne potrošnje energije, budući da je zavojnica aktivna samo tijekom kratkog postavljenog ili ponovnog impulsa. To tehnologiju čini posebno relevantnom za sustave s baterijskim napajanjem, opremu za daljinsko mjerenje i bilo koju primjenu gdje je važna potrošnja energije u stanju mirovanja. Ovaj članak prolazi kroz izmjereno ponašanje preklapanja, usporedne podatke o snazi ​​i strukturalne kompromise kako bi se razjasnilo gdje relej sa zaključavanjem nudi najjasniju korist.

Potrošnja energije u usporedbi s više vrsta releja

Najmjerljivija korist od a relej za zatvaranje pokazuje se u prosječnoj potrošnji energije tijekom tipičnog radnog ciklusa. Horizontalni trakasti dijagram u nastavku uspoređuje potrošnju snage zavojnice u četiri kategorije releja prema scenariju u kojem kontakt ostaje u jednom položaju dulje vrijeme između događaja prebacivanja. Standardni relej bez zasuna mora držati struju zavojnice cijelo vrijeme dok kontakt ostaje zatvoren, dok relej s magnetskom zasunom uzima snagu samo tijekom kratkog trenutka kada promijeni stanje. Razlika postaje dramatična kako se vrijeme zadržavanja povećava, što je upravo scenarij koji je najrelevantniji za stvarne aplikacije upravljanja i mjerenja gdje relej može ostati na jednom položaju satima ili danima.

Tijekom razdoblja zadržavanja od 24 sata, a magnetski zasun relej crta približno 2mW u prosjeku, u usporedbi s oko 420mW za standardni relej držeći isti položaj kontakta, a razlika je u potpunosti uzrokovana činjenicom da dizajn zasuna treba struju samo tijekom samog kratkog impulsa prekidanja. Taj se jaz samo povećava kako se povećava trajanje zadržavanja, što je razlog zašto se tehnologija zaključavanja tako često navodi za daljinsku ili baterijski napajanu opremu.

Prebacivanje ponašanja pulsa tijekom ponovljenih operacija

Jer a relej za zatvaranje magneta oslanja se na kratki puls za promjenu stanja, dosljednost tog pulsnog odgovora tijekom vremena važna je jednako kao i ušteda energije u stanju mirovanja. Linijski dijagram u nastavku prati minimalno trajanje impulsa potrebno za pouzdano aktiviranje releja kroz pet faza testa trajanja sklopke, od prvih 50.000 operacija do 1 milijun operacija. Očekuje se lagano povećanje potrebne širine impulsa jer mehanički zasun i magnetske komponente doživljavaju manje trošenje, ali trend bi trebao ostati postupan, a ne pokazivati ​​nagli skok. U ovom testu, potrebno trajanje impulsa samo se skromno povećava u cijelom rasponu od milijun ciklusa, što ukazuje da magnetski zasun zadržava pouzdanu silu držanja i nakon uobičajenih servisnih intervala.

Trajanje potrebnog pulsa kreće se od otprilike 6 ms pri 50 000 ciklusa do oko 11 ms pri 1 milijun ciklusa , promjena koja ostaje udobno unutar granice dizajna pogonskog kruga koju većina upravljačkih sustava dodjeljuje za relej za zatvaranje. Ovaj predvidljivi, postupni uzorak snažan je pokazatelj dosljedne izvedbe magnetskog zasuna, a ne preranog mehaničkog trošenja.

Gdje se zaustavni releji najviše primjenjuju

Energetska učinkovitost a relej za zatvaranje prirodno usmjerava svoju upotrebu prema aplikacijama gdje je struja u stanju pripravnosti važna jednako kao i performanse prebacivanja. Okomiti trakasti grafikon u nastavku prikazuje tipičnu distribuciju upotrebe u uobičajenim kategorijama aplikacija, na temelju agregiranih obrazaca polja. Oprema za pametno mjerenje i daljinsko praćenje vodi sa velikom razlikom, a slijede je kontrola pristupa na baterije, sustavi solarne i obnovljive energije te industrijska oprema gdje je smanjena proizvodnja topline iz niske prosječne struje također značajna sekundarna prednost.

Pametno mjerenje i daljinski nadzor računaju otprilike 35% tipične implementacije , što je izravno u skladu s gotovo nultom potrošnjom energije u stanju pripravnosti o kojoj je bilo riječi u prethodnom odjeljku. Sustavi kontrole pristupa s baterijskim napajanjem usko slijede, budući da a magnetski zasun relej može držati zaključano ili otključano stanje na neodređeno vrijeme bez pražnjenja baterije između događaja prebacivanja.

Zaporni relej nasuprot standardnog releja kroz ključne dimenzije

Radarski grafikon olakšava uočavanje potpunog kompromisa između a relej za zatvaranje magneta i standardni relej bez zaključavanja, budući da crta više dimenzija odjednom umjesto da sve reducira na jedan broj. Grafikon ispod uspoređuje obje vrste releja u pogledu energetske učinkovitosti u stanju pripravnosti, jednostavnosti upravljačkog kruga, pouzdanosti zadržavanja stanja, brzine prebacivanja i mehaničke složenosti. Relej za zaključavanje proteže se mnogo dalje u pogledu učinkovitosti u stanju pripravnosti i zadržavanja stanja, dok standardni relej proteže dalje u pogledu jednostavnosti upravljačkog kruga, budući da ne zahtijeva odvojenu pogonsku logiku postavljanja i resetiranja. Ovaj kompromis upravo je razlog zašto se izbor između to dvoje često svodi na to je li energetska učinkovitost ili jednostavnost upravljačkog programa važnija za određeni dizajn.

Grafikon potvrđuje da a relej za zatvaranje je jači izbor kad god su napajanje u stanju pripravnosti i zadržavanje stanja najvažniji, dok standardni relej ostaje jednostavniji za pogon iz osnovnog upravljačkog kruga. Nijedna opcija nije univerzalno bolja; odluka ovisi o tome daje li aplikacija prioritet energetskoj učinkovitosti ili minimalnoj složenosti upravljačkog programa, a mnogi dizajni sustava na kraju koriste obje vrste releja za različite podsustave unutar istog proizvoda.

Praktične upute za specifikaciju magnetskog zasunnog releja

Određivanje a magnetski zasun relej ispravno počinje potvrđivanjem da aplikacija stvarno ima koristi od zadržavanja stanja bez kontinuiranog napajanja. Tablica u nastavku sažima praktične scenarije u kojima je dizajn sa zasunom obično ispravan, uz slučajeve u kojima je bolji standardni relej.

Referenca odabira na temelju scenarija

Prije finaliziranja releja za zatvaranje u dizajnu, nekoliko dodatnih provjera pomaže potvrditi dugoročnu prikladnost:

1. Potvrdite da pogonski krug može pouzdano isporučiti zahtijevane postavljene i resetirane karakteristike impulsa.
2. Provjerite treba li aplikaciji rad zaključavanja s jednom zavojnicom ili s dvije zavojnice.
3. Provjerite ponašanje zadržavanja stanja pod očekivanim uvjetima vibracija ili udara.
4. Pregledajte nazivnu vrijednost kontakta u odnosu na stvarnu struju opterećenja sklopljenog kruga.
5. Planirajte metodu detektiranja položaja ako kontrolni sustav treba potvrditi trenutno stanje releja nakon prekida napajanja.

Preciznost proizvodnje iza pouzdane izvedbe zaključavanja

Stabilna krivulja trajanja impulsa o kojoj smo ranije govorili ovisi o dosljednoj proizvodnji trajnog magneta, armature i sklopa zavojnice unutar relej za zatvaranje magneta . Varijacije u jačini magneta ili poravnanju armature mogu pomaknuti minimalnu energiju impulsa potrebnu za pouzdano prebacivanje stanja, zbog čega je čvrsta kontrola procesa važnija za konstrukcije sa zasunom nego za jednostavnije standardne releje. Automatizirano sastavljanje i magnetsko ispitivanje tijekom procesa pomaže u održavanju performansi releja s magnetskim zasunom unutar uskih tolerancija u proizvodnim serijama, podržavajući predvidljivo dugoročno ponašanje prikazano u gornjim podacima o životnom vijeku prekidača.

Koraci verifikacije procesa kao što su ispitivanje magnetskog toka, uzorkovanje pulsnog odziva i provjere mehaničkih ciklusa standardne su prakse koje podržavaju podatke o pouzdanosti koji se spominju u ovom članku. Za inženjere koji nabavljaju relej za zaključavanje u velikom broju, potvrda ovih kontrolnih točaka kvalitete kod dobavljača često je jednako vrijedna kao i pregled objavljenih specifikacija podatkovne tablice.

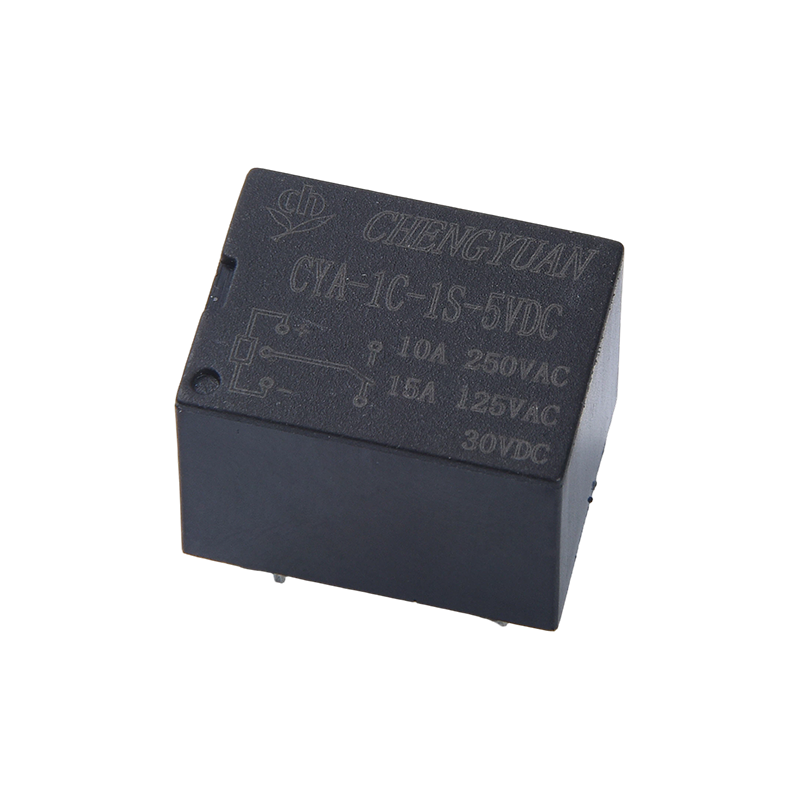

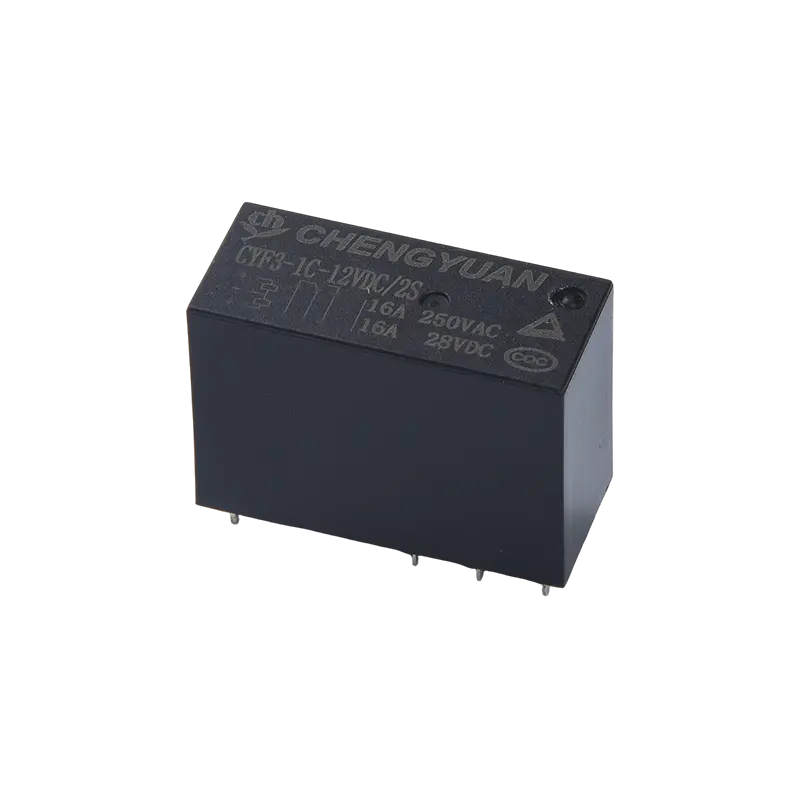

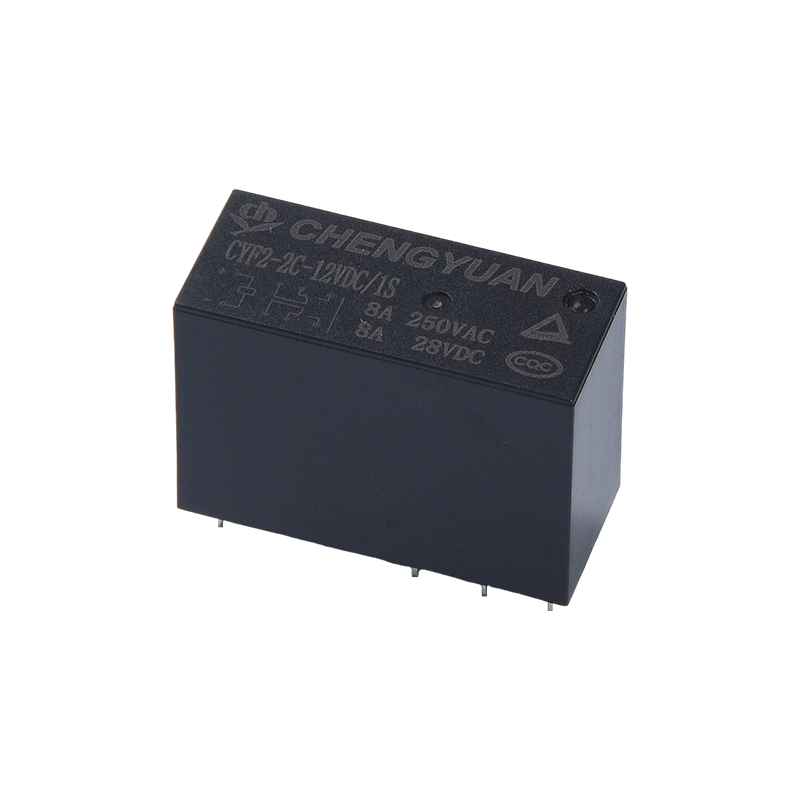

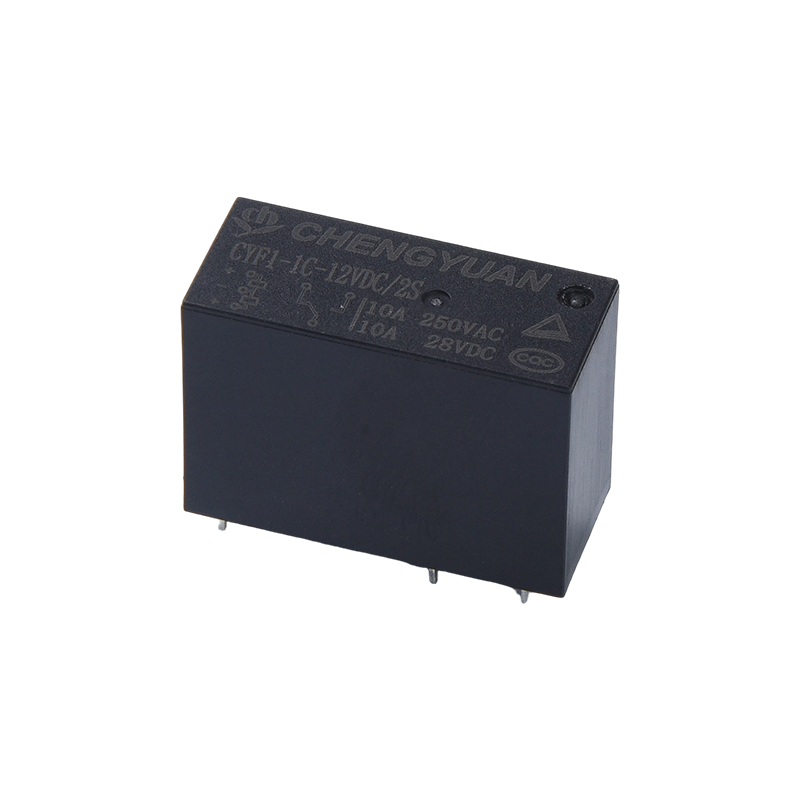

O Ningbo Chengyuan Chuangke Electronics Co., Ltd.

Ningbo Chengyuan Chuangke Electronics Co., Ltd. je podružnica tvornice elektroničkih uređaja Ningbo Yinzhou Chengyuan. Bio sam duboko angažiran u proizvodnji releja gotovo 30 godina , tvrtka djeluje kao profesionalni proizvođač koji integrira istraživanje i razvoj, proizvodnju i prodaju relej za zatvaranje i povezane sklopne komponente. Njegovo temeljno načelo, "poštenje kao temelj i kvaliteta kao duša", podržano je učinkovitim timskim radom s ciljem izgradnje reputacije pouzdanih proizvoda na domaćem i međunarodnom tržištu.

Tvornica je uvela automatiziranu proizvodnu opremu, odabire visokokvalitetne materijale i primjenjuje stroge kontrole procesa u cijelom proizvodnom lancu kako bi podržala stabilnost i trajnost gotovih jedinica. Temeljeno na domaćem tržištu, tvrtka aktivno širi svoj međunarodni izgled, a njezin fokus na kvalitetu i poštenu uslugu pomogao joj je izgraditi prepoznatljivost među kupcima u zemlji i inozemstvu. Vođen stalnim tehnološkim inovacijama, Ningbo Chengyuan Chuangke Electronics Co., Ltd. radi na osnaživanju industrijske nadogradnje i ima za cilj ostati pouzdan partner za organizacije koje nabavljaju rješenja releja s magnetskim zasunom.

Često postavljana pitanja

P1: Kako relej za zatvaranje drži svoj položaj bez kontinuiranog napajanja?

A1: Koristi trajni magnet ili mehanički zasun za držanje armature na mjestu nakon kratkog impulsa zavojnice, tako da nije potrebna tekuća struja za održavanje stanja kontakta.

P2: Koja je glavna prednost releja s magnetskom zasunom u sustavima s baterijskim napajanjem?

A2: Budući da zavojnica troši struju samo tijekom kratkog preklopnog impulsa, potrošnja energije u stanju mirovanja dramatično pada u usporedbi s relejem koji mora ostati pod naponom da bi zadržao svoj položaj.

P3: Zahtijeva li magnetski zaporni relej složeniji pogonski krug?

A3: Da, općenito je potrebna logika impulsa postavljanja i ponovnog postavljanja umjesto jednostavnog kontinuiranog signala zavojnice, što dodatno usložnjava krug u zamjenu za uštedu energije.

P4: Kako sustav može potvrditi trenutno stanje zapornog releja nakon gubitka napajanja?

A4: Mnogi dizajni dodaju metodu detekcije položaja, kao što je pomoćni kontakt ili povratni signal, tako da kontrolni sustav može provjeriti stanje releja nakon ponovnog uspostavljanja napajanja.

P5: Koji faktori proizvodnje najviše utječu na pouzdanost zapornog releja?

A5: Konzistentna snaga trajnog magneta, precizno poravnanje armature i kontrolirano namotavanje zavojnice ključni su čimbenici koji određuju koliko pouzdano relej s magnetskom zasunom mijenja stanje tijekom svog nominalnog vijeka trajanja.
