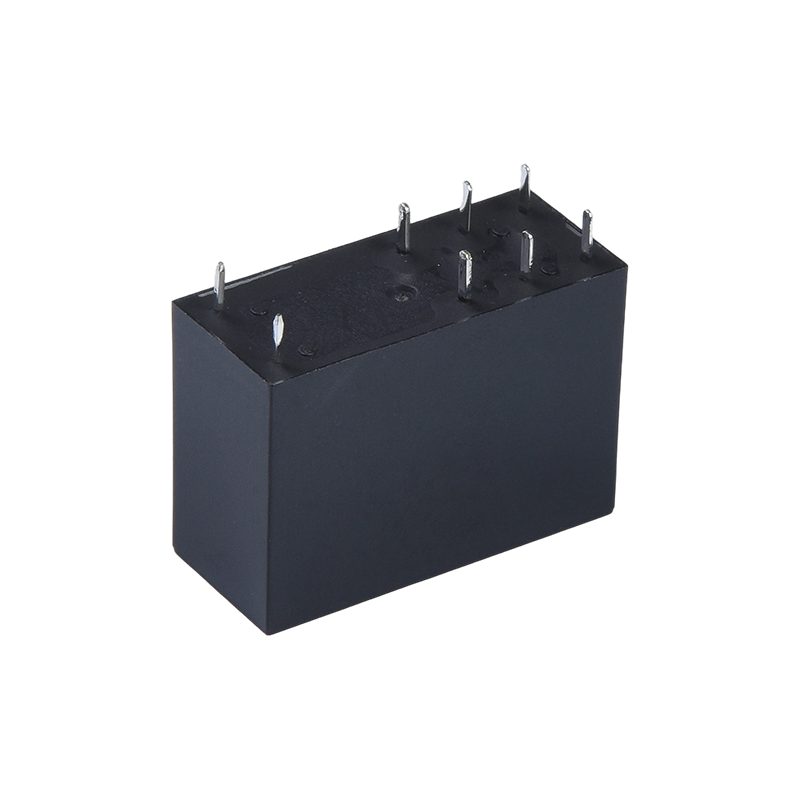

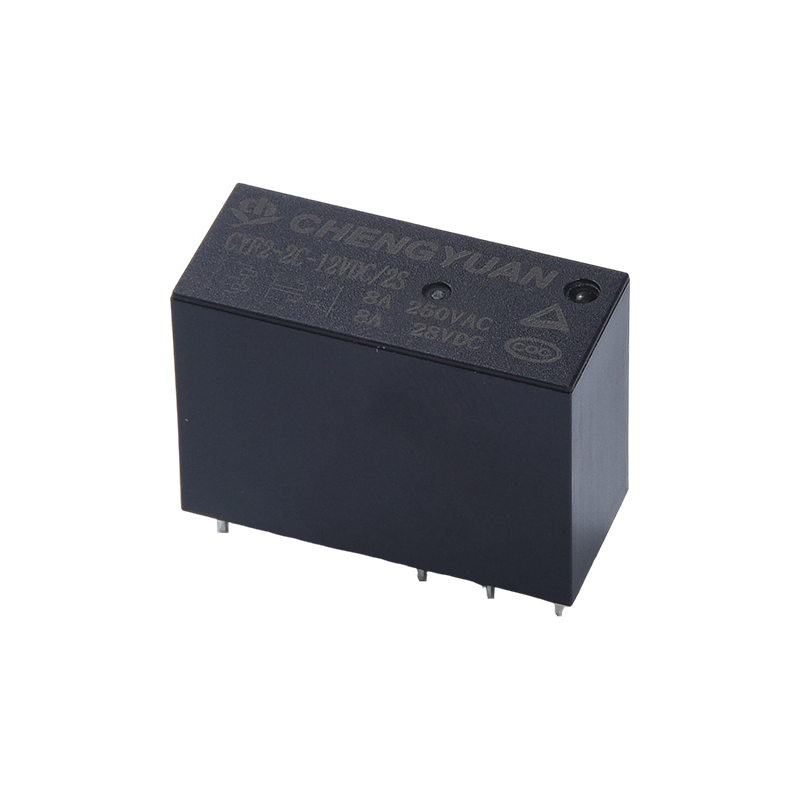

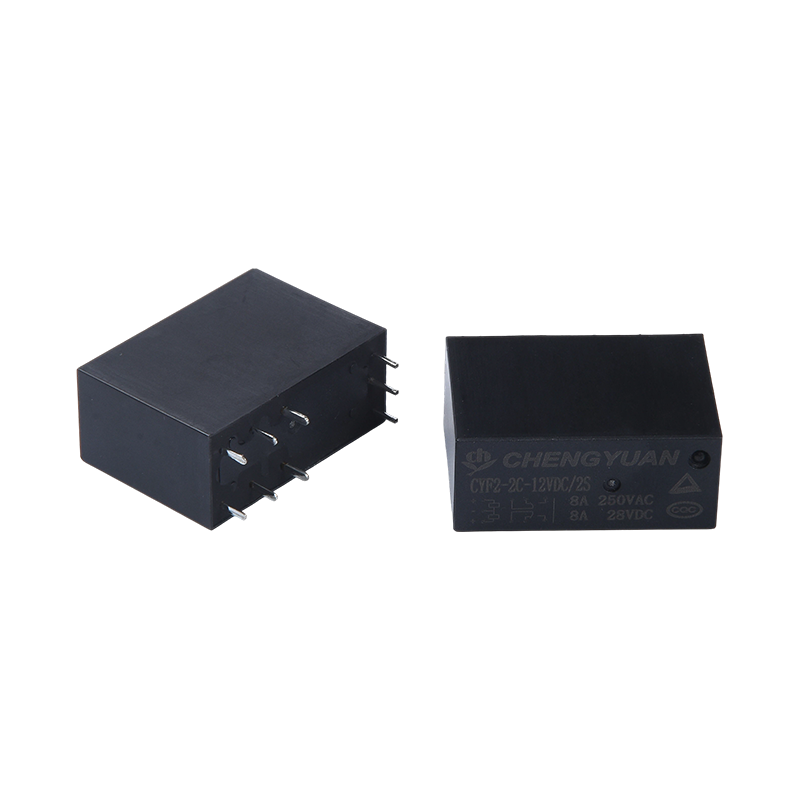

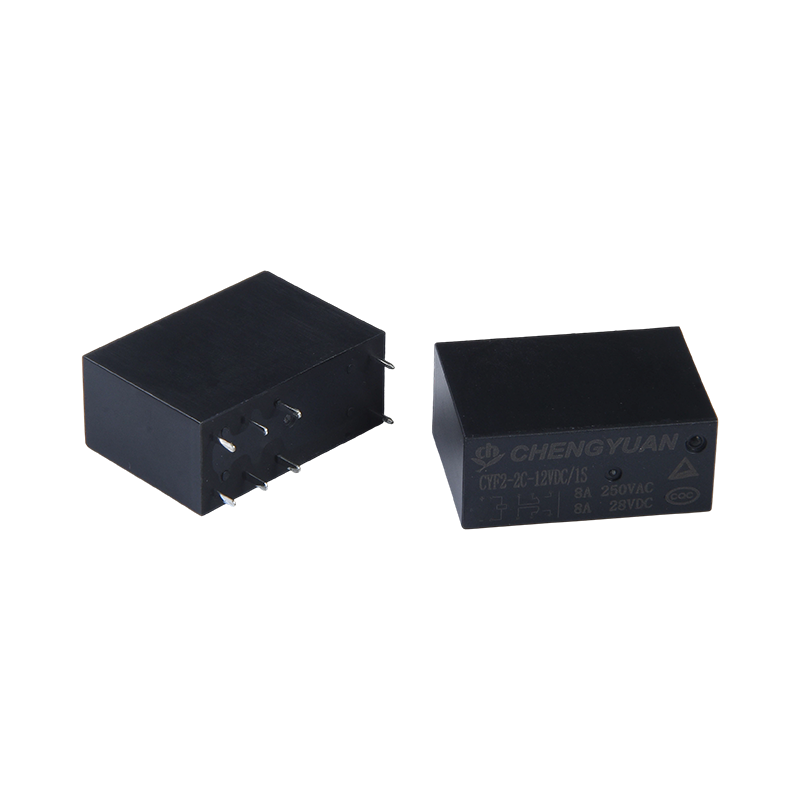

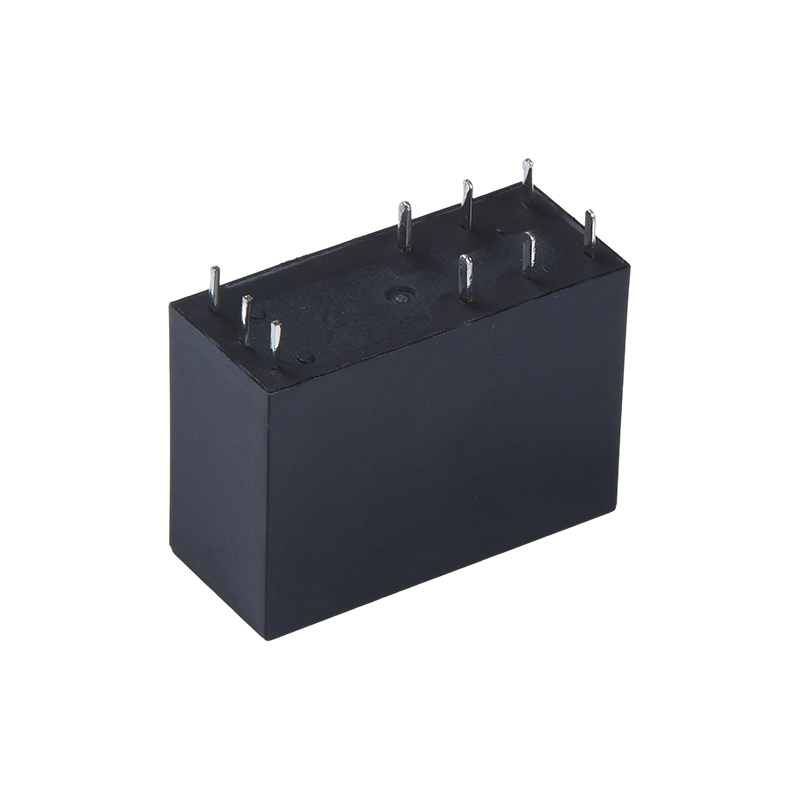

Značajke:
1. Funkcija magnetskog zaključavanja: koristi pulsnu pobudu; zavojnica troši energiju samo tijekom trenutka preklapanja, a stanje kontakta se samozaključava nakon isključivanja napajanja, značajno smanjujući potrošnju energije sustava.
2. Prebacivanje pri visokom opterećenju: Kontakti podržavaju preklapanje struje od 8 A, zadovoljavajući potrebe upravljanja velikom snagom kućanskih uređaja kao što su klima uređaji i mikrovalne pećnice.
3. Visoko otporna naponska izolacija: Izdržljivi napon između zavojnice i kontakata doseže 5000 V, pružajući izvrsnu električnu izolaciju i osiguravajući sigurnost upravljačkog kruga.
4. Kompaktan dizajn: Mala veličina i kompaktna struktura, idealna za montažu visoke gustoće na PCB ploče.
5. Široki raspon naponskih zavojnica: Nudi različite specifikacije zavojnica od 3VDC do 48VDC, prilagođavajući se različitim upravljačkim naponima.
6. Certifikacija sigurnosti: TUV i CQC certificirani, u skladu s međunarodnim sigurnosnim standardima.
Tipične primjene:
1. Komunikacijska oprema: Koristi se u komunikacijskim baznim stanicama i preklopnoj opremi za prespajanje krugova male snage i usmjeravanje signala.
2. Kućanski aparati: Prikladno za klima uređaje, mikrovalne pećnice i drugu opremu kao prekidač za kontrolu napajanja koji štedi energiju.
3. Sigurnosna oprema: Koristi se u sigurnosnim alarmnim sustavima i kontroli pristupa kako bi se osiguralo održavanje izvornog stanja zaključavanja ili alarma čak iu slučaju nestanka struje.
4. Uredska oprema: Primjenjuje se u opremi za automatizaciju ureda, kao što su fotokopirni strojevi i pisači, kako bi se smanjila potrošnja energije u stanju mirovanja.
Kontaktni podaci
| Vrsta | CYA |
| Kontaktni materijal | Legura srebra |
| Kontaktni otpor | 100 mΩ maks. (na 1A 16VDC) |
| Nazivno opterećenje (rezistivno opterećenje) | 10A250VAC |
| Maks. sklopna struja | 15A |
| Maks. sklopni napon | 250VAC |
| Maks. sklopna snaga | 2500VA |
| Min. prebacivanje opterećenja | 6V 1A |
Karakteristike
| Vrijeme rada (pri nazivnom naponu svitka) | 8ms Maks. ( Bez diode) |
| Vrijeme oslobađanja | 5ms Maks. ( Bez diode) |
| Otpor izolacije | Min 1000 MΩ (pri 500 VDC) |
| Dielektrična čvrstoća | Između otvorenih kontakata: 750VAC, 50/60Hz za 1min |
| Između zavojnice i kontakta: 1500VAC, 50/60Hz za 1min |
| Otpornost na vibracije | Destruktivno | 10-55Hz, pri dvostrukoj amplitudi od 1,5 mm |
| Funkcionalan | 10-55Hz, pri dvostrukoj amplitudi od 1,5 mm |
| Otpornost na udarce | Funkcionalan | 10G min |
| Destruktivno | 10G min |
| Izdržljivost | Mehanička izdržljivost （10800ops./h) | 10.000.000 operacija (na sobnoj temperaturi) |
| Električna izdržljivost (360ops./h) | 100 000 operacija (na sobnoj temperaturi) |
| Temperatura okoline | -40 ℃ ~ 85 ℃ ( bez kondenzacije) |
| Težina | Približno 8,5 g |
Podaci zavojnice (na 20℃)
| Nominalnini napona (VDC) | Nominalnini operativni trenutni ±10% (mA) | Otpor zavojnice ±10% (Ω) | Nominalnini operating snaga | Radni napon (maks.) | Napon otpuštanja (Min.) | Maks. dopušteni napon |
| 3 | 120 | 25 | Otprilike 0,36 W | 75% od nominalnog napona | 5% od nominalnog napona | 130% nominalnog napona |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |
Gore prikazani podaci su početne vrijednosti. Ne povećavajte maksimalni dopušteni napon na zavojnici dulje od 10 minuta kako biste izbjegli pregrijavanje zavojnice.

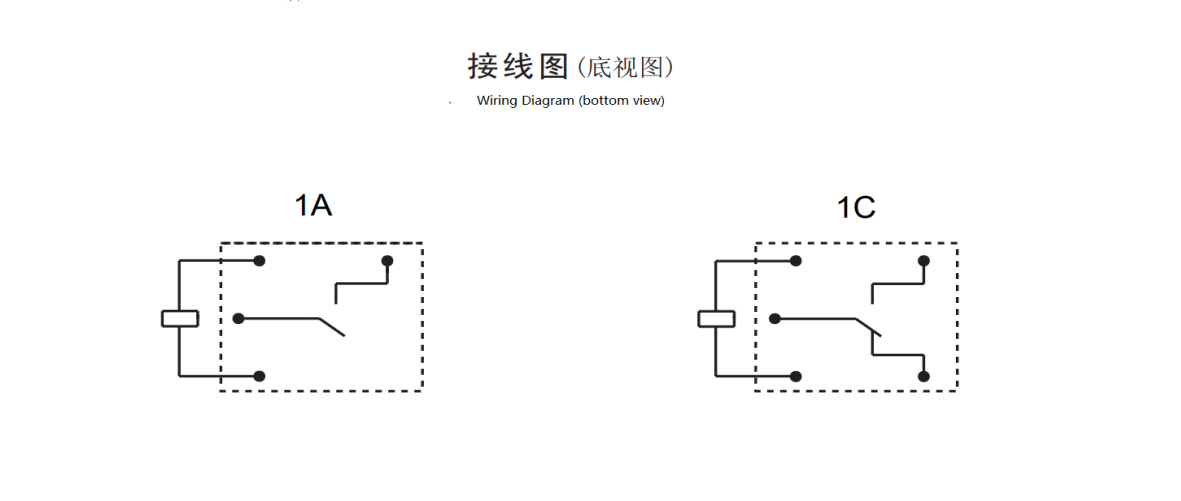

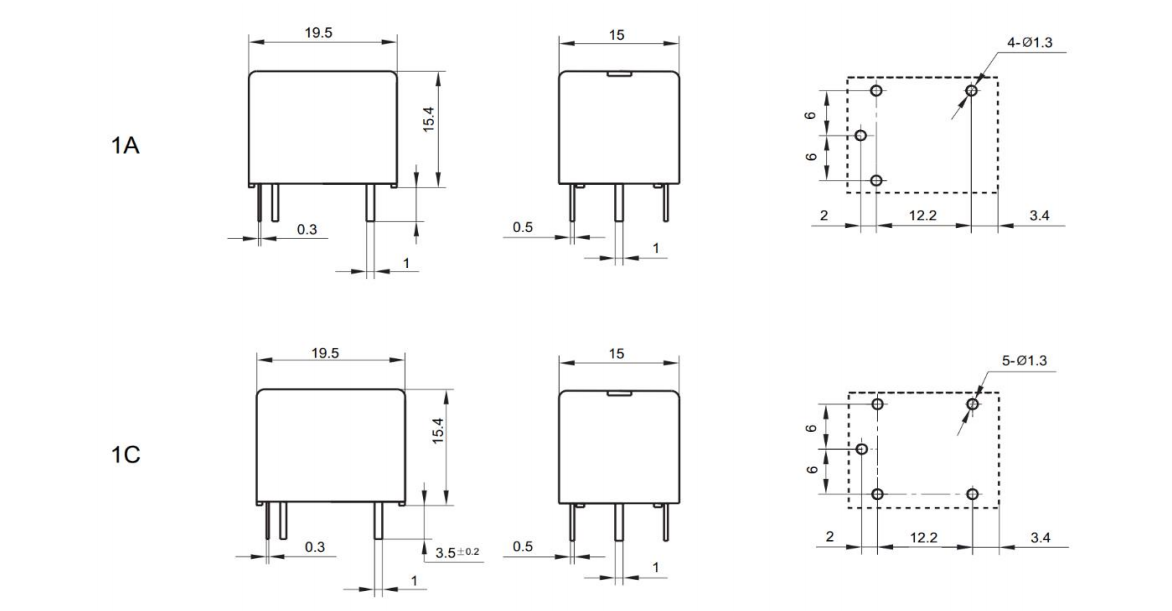

Okvirna dimenzija, Dijagram ožičenja, izgled PCB (Jedinica: mm)

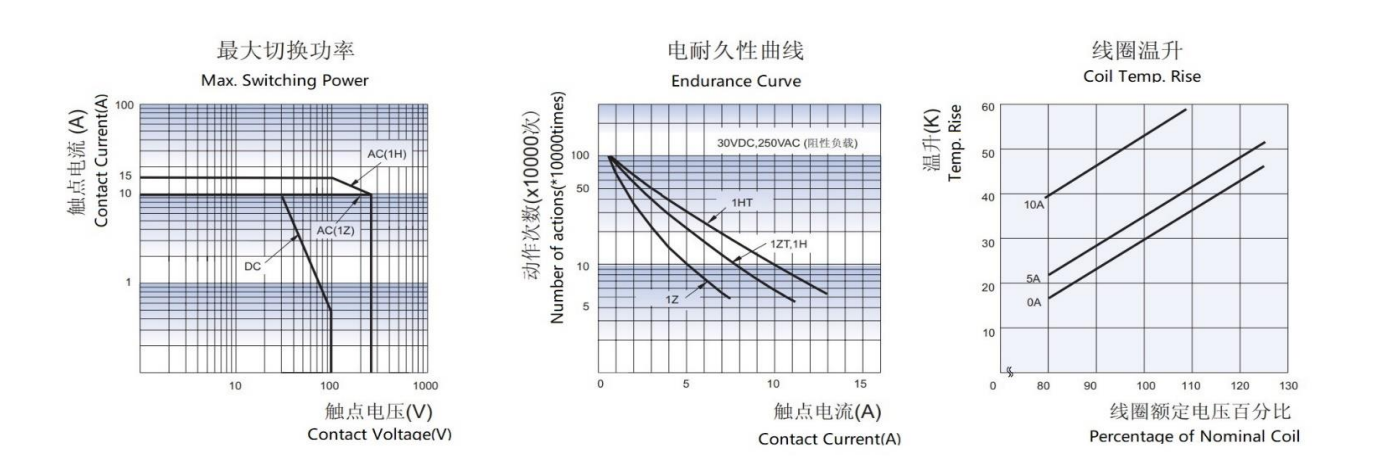

Karakteristične krivulje
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Tip: CYA
2: Broj polova: 1-1 pol
3: Kontakt Dogovor: C Od C ; H Od A ; B Od B
4: Nazivni napon: 3,5,6,9,12,18,24,48VDC
5: Boja kućišta: T - bijela; H-Crna; L-plava 6: Snaga zavojnice: D-0,45 W L-0,36 W
7: Zaštitna konstrukcija: otporna na S-Flux,
SH- Zatvoreni tip periv
8: Posebni parametar: Nulti standardni tip
Slovo ili broj - Poseban zahtjev
(1): Releji otporni na protok ne mogu se koristiti u okruženju sa zagađivačima kao što su H2S, SO2, NO2, prašina, itd.
(2): Čišćenje vodom ili površinska obrada se ne predlažu nakon što su releji otporni na strujanje sastavljeni na PCB.
(3): Specifične zahtjeve kupca (XX) procijenit će naša tvrtka i zatim označiti karakterističnim simbolima.
