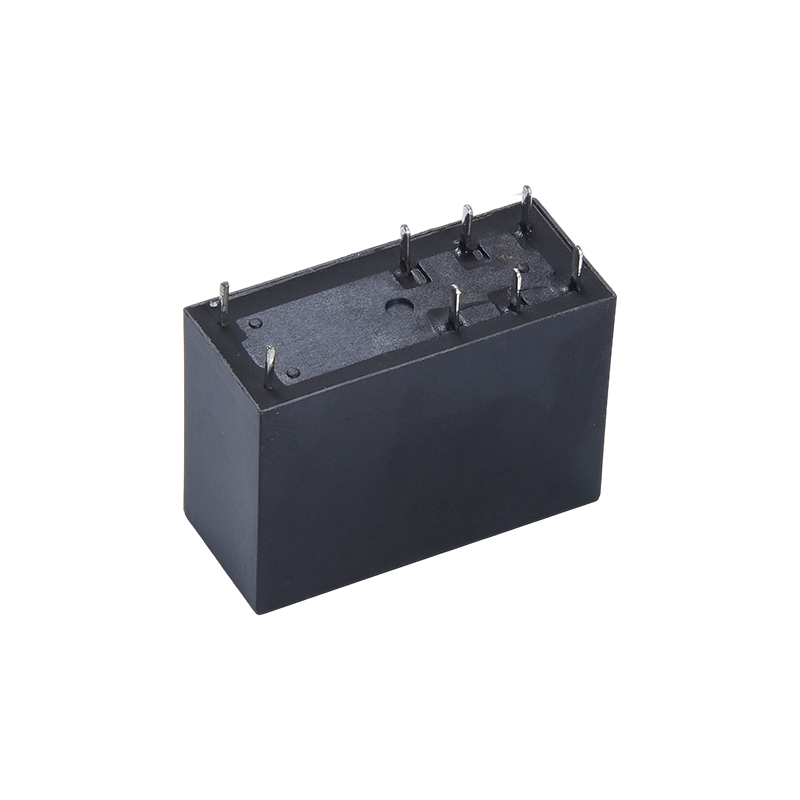

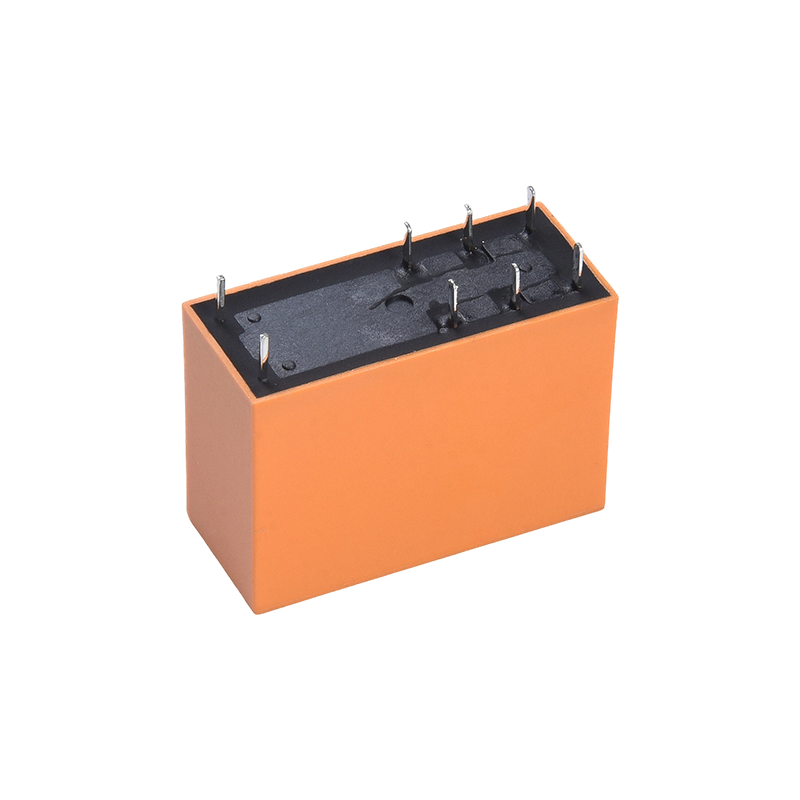

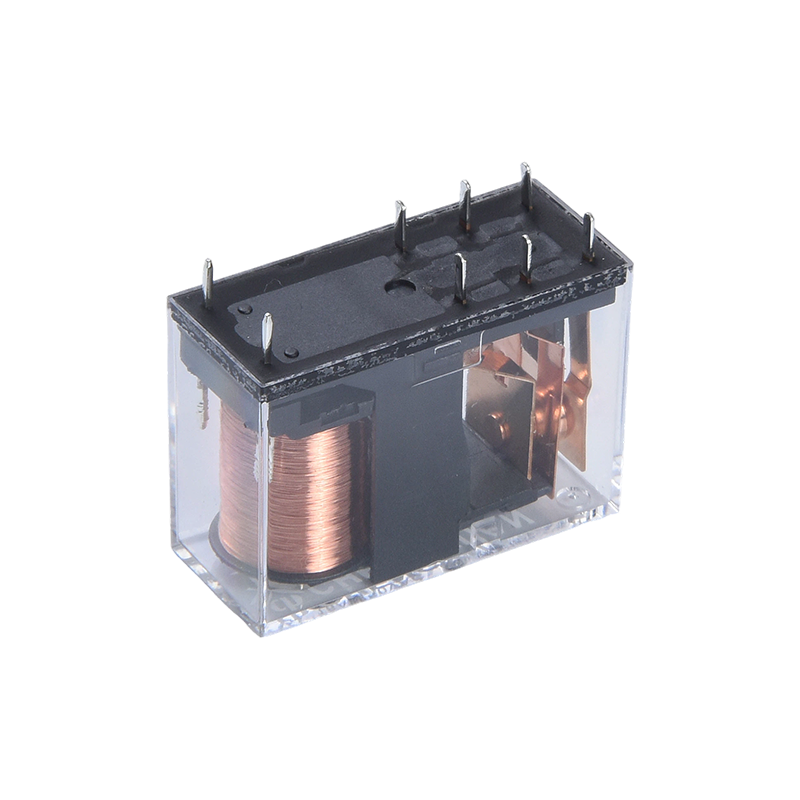

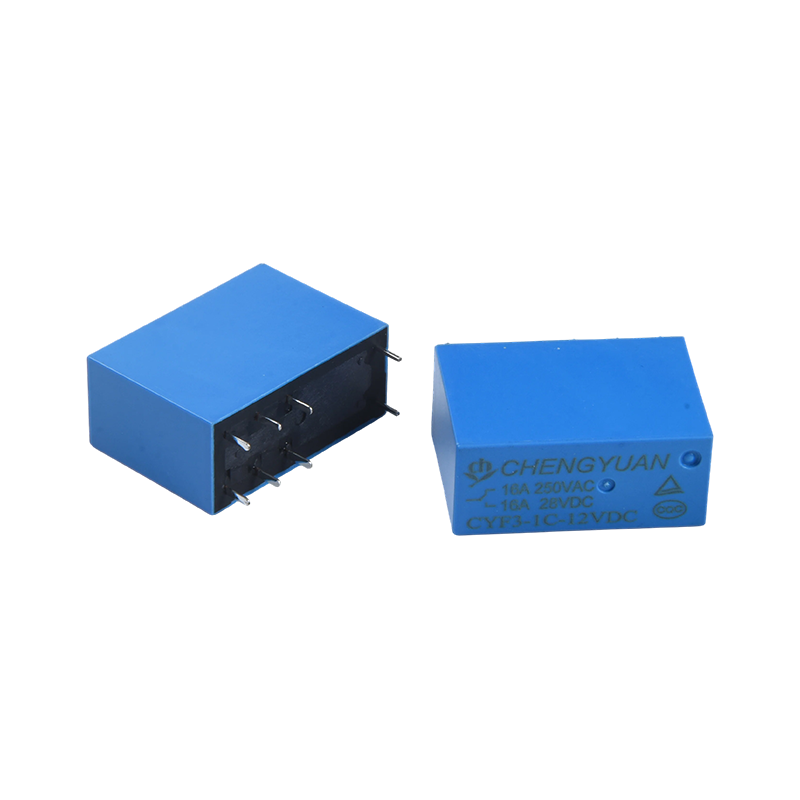

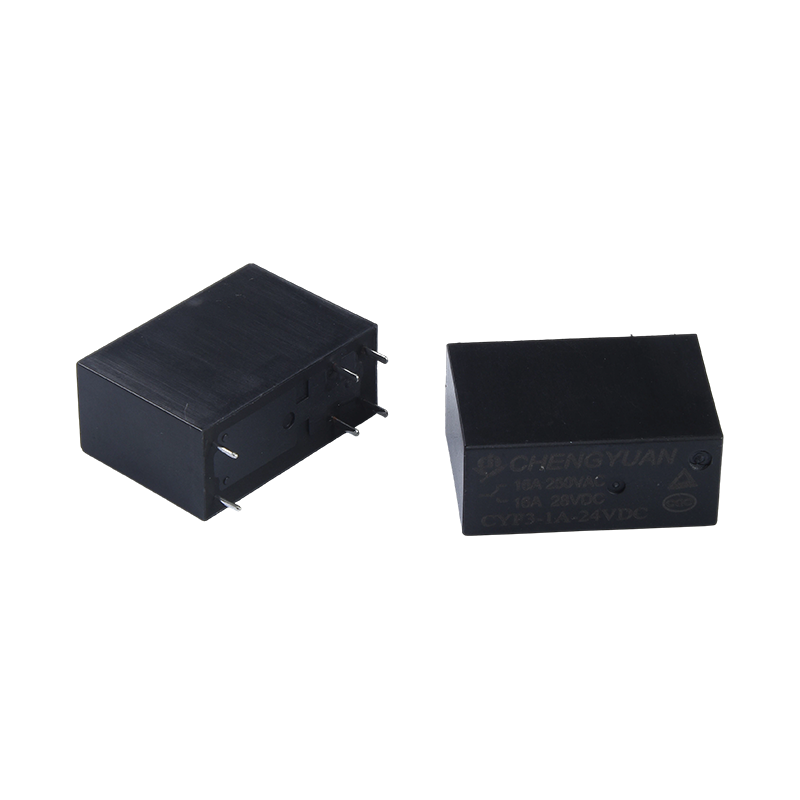

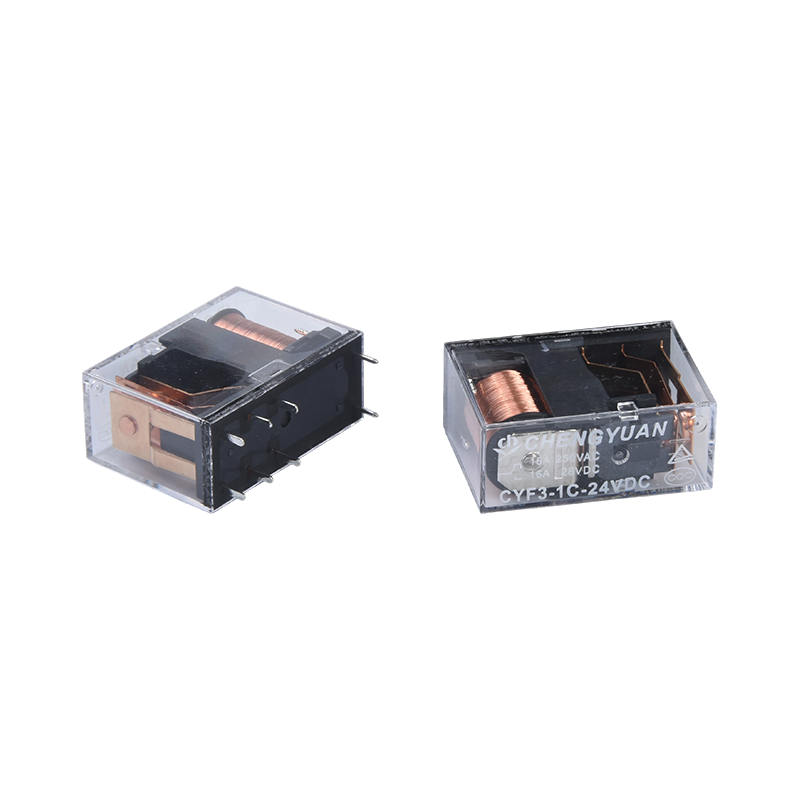

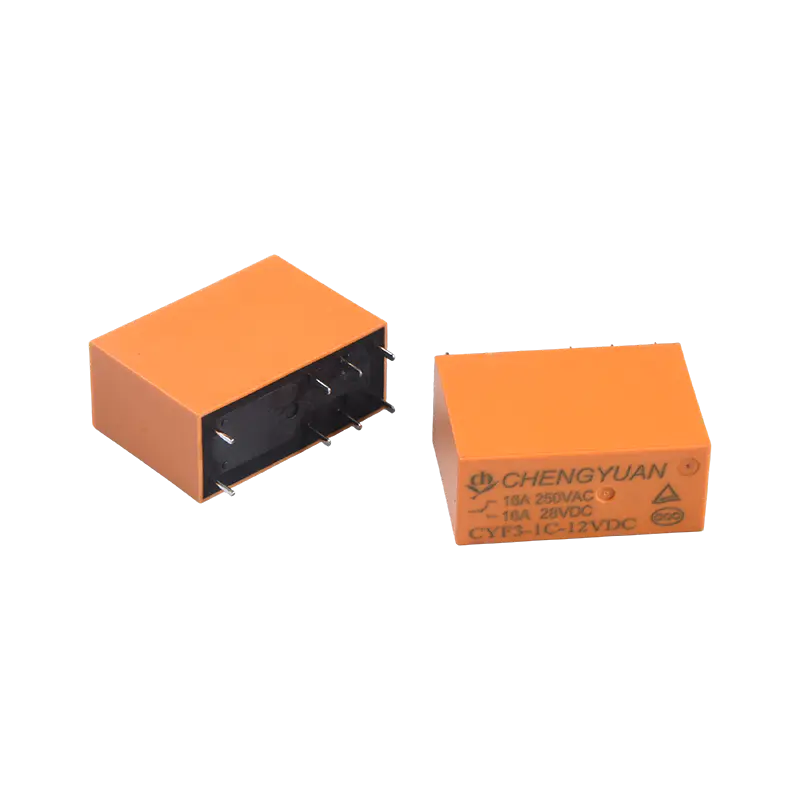

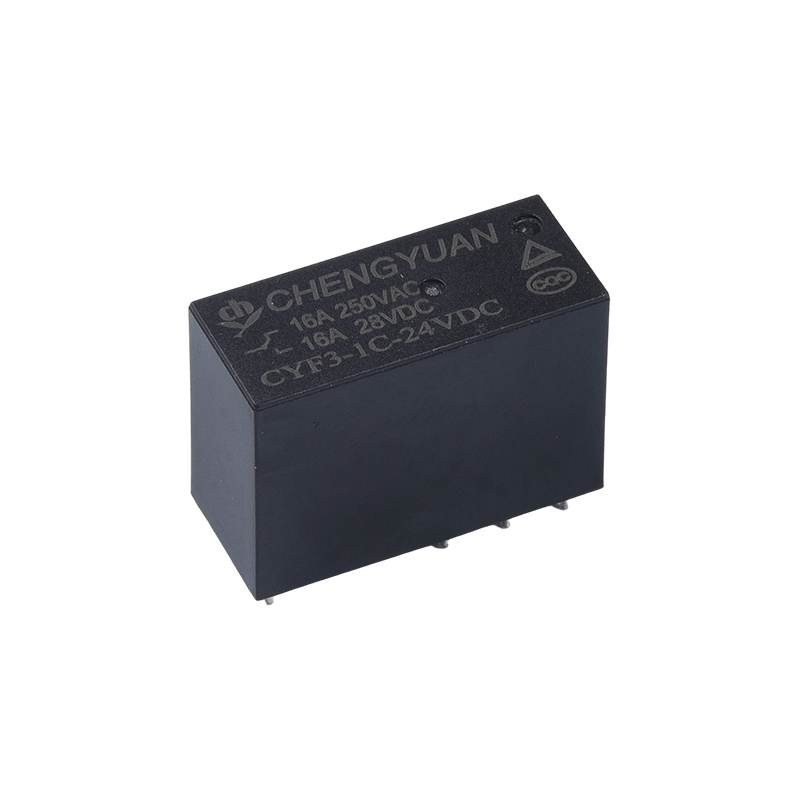

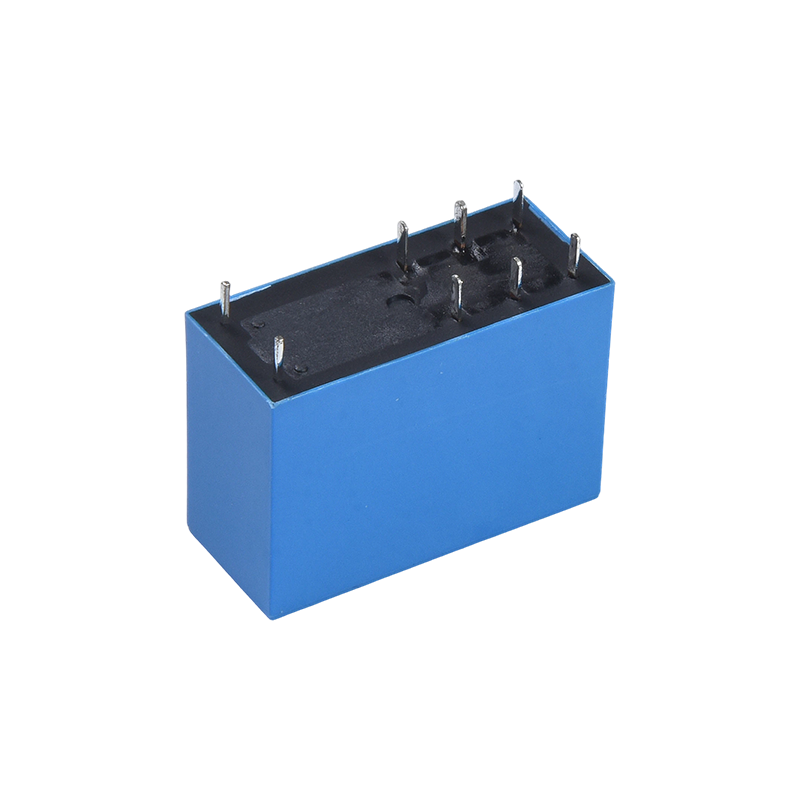

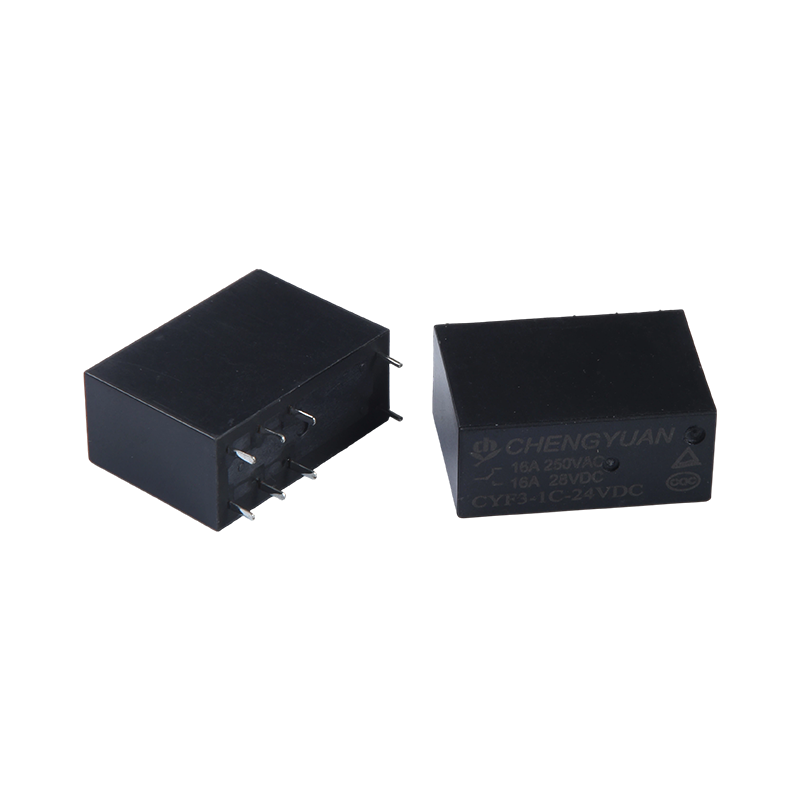

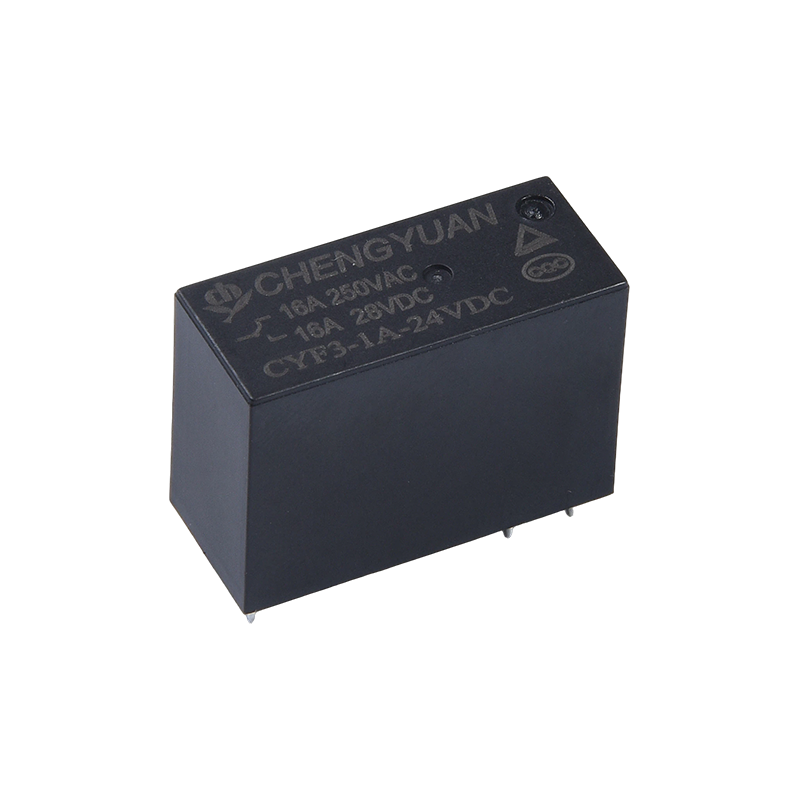

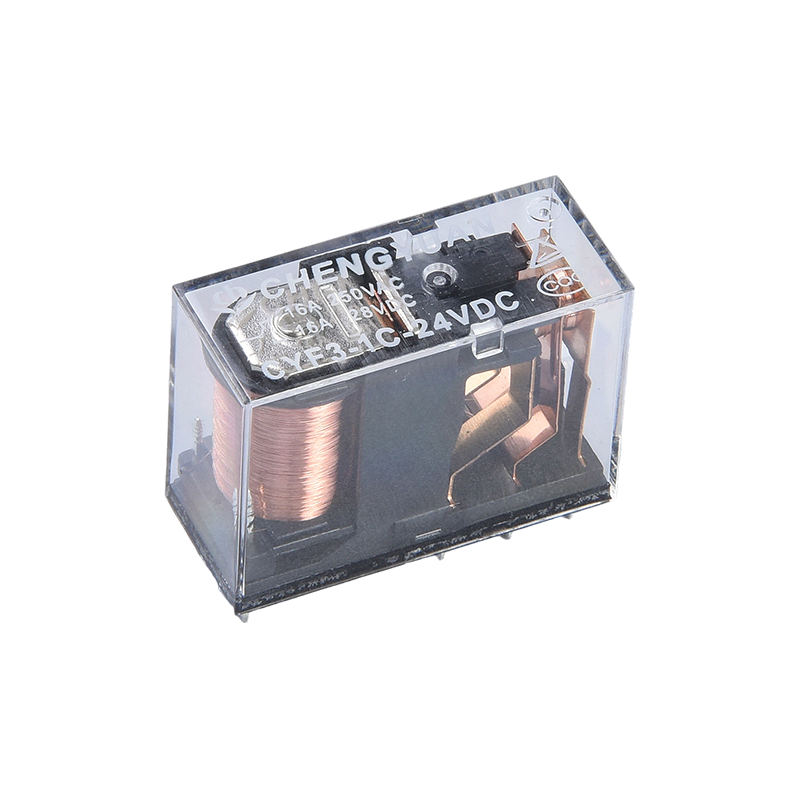

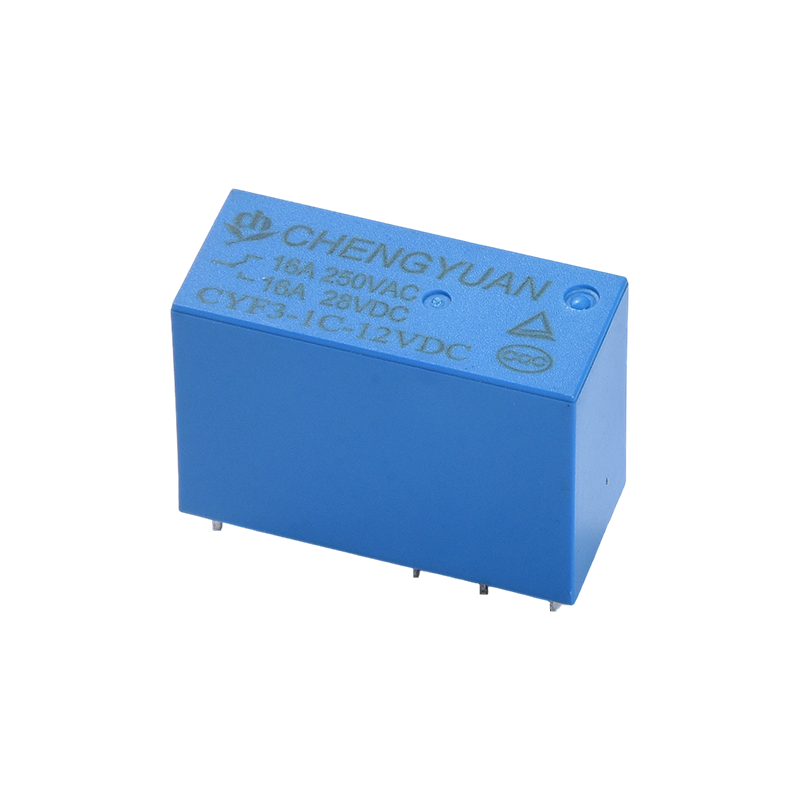

Pojedinosti o proizvodu:
Visoko opterećenje i dielektrična čvrstoća: Preklopni kapacitet kontakta do 17 ampera, 5000 volti dielektrične čvrstoće između zavojnice i kontakata, pogodno za okruženja visokog opterećenja i visoke izolacije.
Kompaktan dizajn: mala veličina, pogodna za montažu PCB-a visoke gustoće, čime se štedi unutarnji prostor u opremi.
Širok raspon primjena: Prikladno za komunikacijsku opremu, sigurnosne sustave, uredsku opremu i kućanske aparate kao što su klima uređaji i mikrovalne pećnice. Također se koristi u industrijskoj automatizaciji, UPS napajanjima, električnim sustavima alatnih strojeva i audio kontroli.
Pouzdana konfiguracija kontakata: Pruža višestruke opcije opterećenja kontakata, uključujući 2 seta od 5A/8A i 1 set od 10A, 12A i 16A konfiguracija, zadovoljavajući potrebe različitih automatskih kontrolnih krugova.
Primjenjivo okruženje:
Električno okruženje: Prikladno za upravljačke krugove mikronapona s čestim prebacivanjem upravljačkog napona i struje opterećenja.
Fizičko okruženje: Može se instalirati u prostorno ograničene PCB rasporede visoke gustoće, koji se obično nalaze unutar raznih električnih upravljačkih ploča.
Radni uvjeti: Prikladno za većinu zatvorenih okruženja električne i industrijske opreme, obično se nalaze na dobro prozračenim mjestima bez jakih vibracija.
Kompatibilni sustavi: Mogu se integrirati u automatsku kontrolu, upravljanje napajanjem i sigurnosne alarmne sustave kako bi se postigla pouzdana izolacija kruga i kontrola prebacivanja.
Kontaktni podaci
| Vrsta | CYF3 |
| Kontaktni materijal | Legura srebra |
| Kontaktni otpor | 100 mΩ Maks. (na 1 A 16 VDC) |
| Nazivno opterećenje (rezistivno opterećenje) | 16A250VAC /17A 277VAC |
| Maks. sklopna struja | 16A |
| Maks. sklopni napon | 277VAC |
| Maks. sklopna snaga | 4709VA |
| Min. prebacivanje opterećenja | 6V 1A |
| Karakteristike |
| Vrijeme rada (pri nazivnom naponu svitka) | 15ms maks. (Bez diode) |
| Vrijeme oslobađanja | 5ms Maks. (Bez diode) |
| Otpor izolacije | Min 1000 MΩ (pri 500 VDC) |
| Dielektrična čvrstoća | Između otvorenih kontakata: 1000VAC, 50/60Hz za 1min |
| Između zavojnice i kontakta: 5000VAC, 50/60Hz za 1min |
| Otpornost na vibracije | Destruktivno | 10-55Hz, pri dvostrukoj amplitudi od 1,5 mm |
| Funkcionalan | 10-55Hz, pri dvostrukoj amplitudi od 1,5 mm |
| Otpornost na udarce | Funkcionalan | 10G min |
| Destruktivno | 10G min |
| Izdržljivost | Mehanička izdržljivost （10800ops./h) | 10000000 operacija (na sobnoj temperaturi) |
| Električna izdržljivost (360ops./h) | 100000 operacija (na sobnoj temperaturi) |
| Temperatura okoline | -40 ℃ ~ 85 ℃ ( bez kondenzacije) |
| Težina | cca. 14g |
| Podaci zavojnice (na 20℃) |
| Nominalnini napona (VDC) | Nominalnini operativni trenutni ±10% (mA) | Otpor zavojnice ±10% (Ω) | Nominalnini operating snaga | Radni napon (maks.) | Napon otpuštanja (Min.) | Maks. dopušteni napon |
| 3 | 240 | 12.5 | Otprilike 0,72 W | 75 % nominalnog napona | 5 % nominalnog napona | 130% nominalnog napona |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Otprilike 0,54 W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Gore prikazani podaci su početne vrijednosti. Nemojte primjenjivati maksimalni dopušteni napon na zavojnicu dulje od 10 minuta kako biste izbjegli pregrijavanje zavojnice.

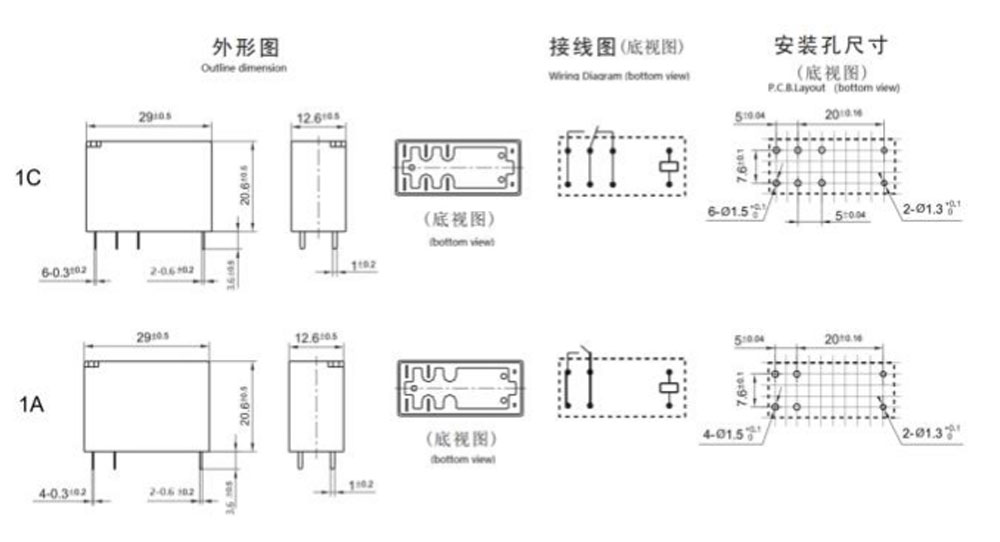

Okvirna dimenzija, Dijagram ožičenja, izgled PCB (Jedinica: mm)

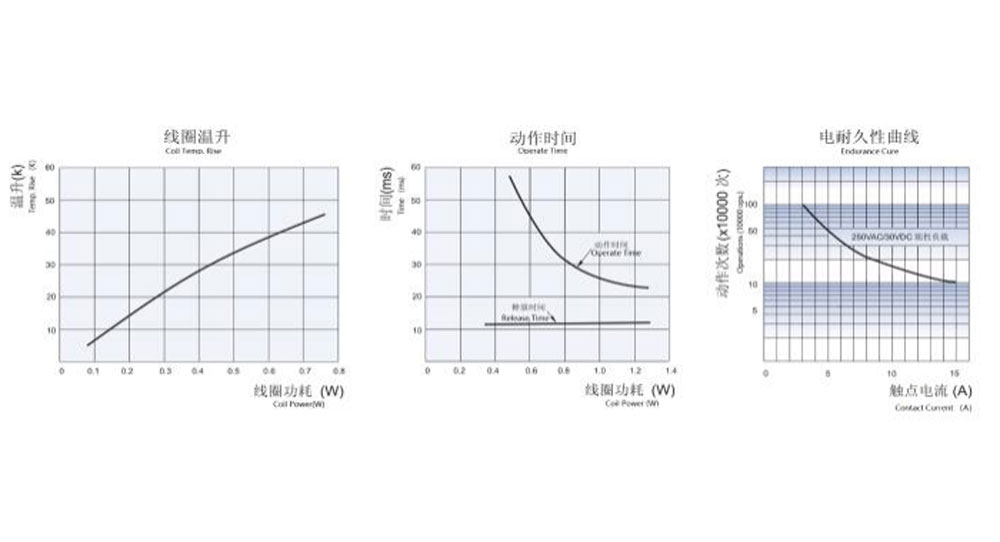

Karakteristične krivulje
Informacije o naručivanju
CYF3 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1：Tip：CYF3
2: Broj polova: 1-1 pol
3: Kontakt Dogovor: C Od C ; H Od A ; B Od B
4: Nazivni napon: 3,5,6,9,12,18,24,48VDC
5: Boja kućišta: T-prozirna, H-crna, L-plava
6: Zavojnica Pwor: D-0,72W L-0,54W
7: Zaštitna konstrukcija: otporna na S-Flux,
SH-zatvoreni tip periv
8: Posebni parametar: Nulti standardni tip
Slovo ili broj - Poseban zahtjev
Releji otporni na protok ne mogu se koristiti u okruženju sa zagađivačima kao što su H2S, SO2, NO2, prašina, itd.
Čišćenje vodom ili površinska obrada se ne preporučuju nakon što su releji otporni na protok spojeni na PCB.
Odricanje od odgovornosti: Specifikacija je samo za referencu. Specifikacije su podložne promjenama bez prethodne najave.
Nismo mogli procijeniti sve performanse i sve parametre za svaku moguću primjenu. Stoga bi korisnici trebali biti u pravoj poziciji pri odabiru
Prikladan proizvod za vlastitu primjenu. Za zabrtvljene releje, nakon postavljanja i čišćenja, otvorite ventilacijski otvor u kućištu prije uporabe. Ako imate bilo kakvih pitanja, molimo kontaktirajte Chengyuan za tehničke usluge. Međutim, odgovornost je korisnika da odredi koji proizvod treba koristiti.
