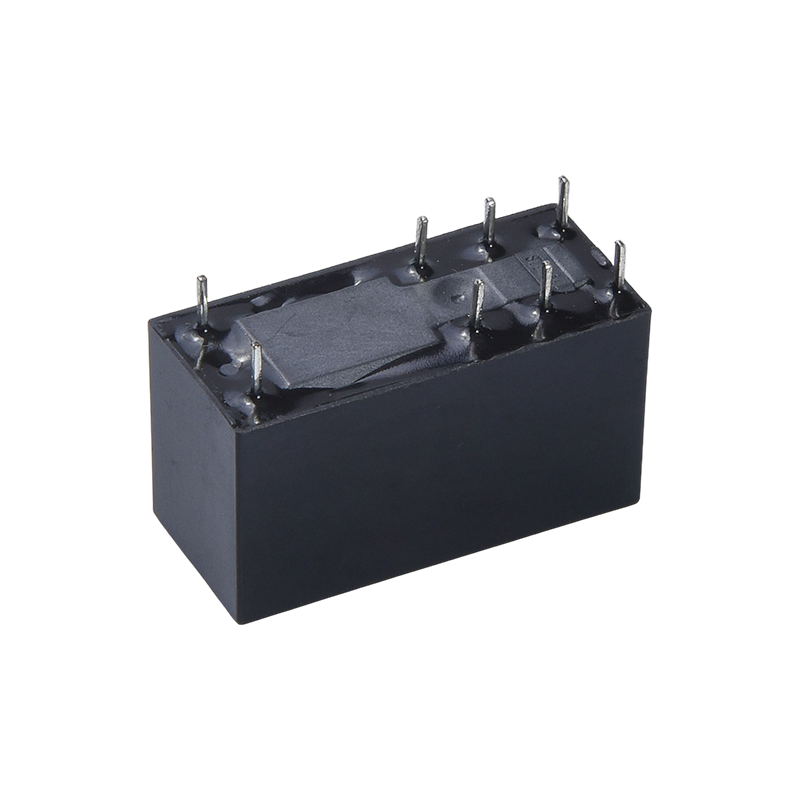

I. Prednosti
1. Prilagodljivost visokom opterećenju: Mogućnost prebacivanja kontakta visoke struje od 16 A omogućuje izravno pokretanje opterećenja srednje do velike snage bez potrebe za dodatnim krugovima pojačanja.
2. Snažna prilagodljivost okolišu: otpornost na visoki napon podnosi fluktuacije napona u složenim okruženjima električne mreže, smanjujući rizik od kvara.
3. Visoka svestranost: Široki raspon napona zavojnice i standardno PCB pakiranje osiguravaju kompatibilnost s različitim dizajnom industrijske opreme, povećavajući ponovno korištenje proizvoda.

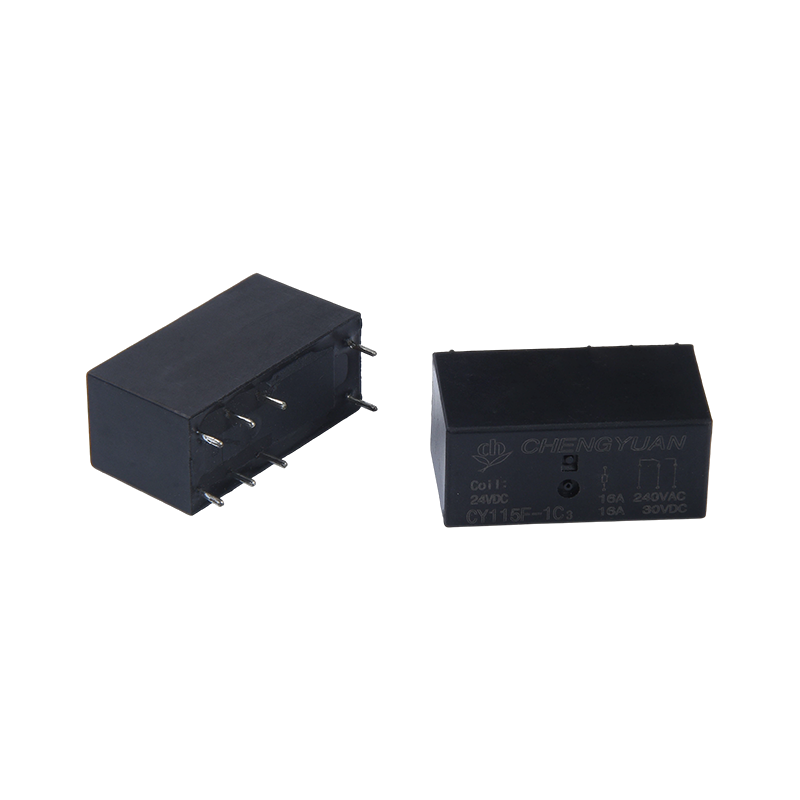

II. Struktura proizvoda i značajke instalacije
1. Specifikacije pakiranja: koristi 8-PIN PCB paket s razumnim rasporedom pinova, olakšavajući automatizirano zavarivanje i masovnu montažu;
2. Kompaktan dizajn: Kompaktna veličina zadovoljava potrebe guste unutarnje instalacije opreme, štedeći prostor na PCB ploči i doprinoseći minijaturizaciji proizvoda.
3. Vrsta strukture: SPDT (Single-Pole Double-Throw) struktura pruža jasnu logiku prebacivanja, prilagođavajući se različitim potrebama sklopnih krugova.
III. Primjenjivi scenariji primjene
1. Industrijska kontrola: Prikladno za kontrolu motora, pogon kontaktora i prebacivanje krugova u opremi za industrijsku automatizaciju;
2. Kućanski uređaji: Prikladno za kontrolu snage i prebacivanje opterećenja u kućanskim uređajima velike snage kao što su klima uređaji, perilice rublja i hladnjaci;
3. Sigurnosna i energetska oprema: Primjenjivo za kontrolu prekidača u sigurnosnim nadzornim sustavima, UPS izvorima napajanja i pretvorbom inverterskog kruga;
4. Automobilska elektronika: Može se koristiti za kontrolu opterećenja pomoćnih električnih uređaja u automobilima (zahtijeva usklađivanje odgovarajućih specifikacija napona).
Kontaktni podaci
| Vrsta | CY115F |
| Kontaktni materijal | Legura srebra |
| Kontaktni otpor | 100 mΩ Maks. (pri 1 A 6 VDC) |
| Nazivno opterećenje (rezistivno opterećenje) | 16A 250VAC |
| Maks. sklopna struja | 16A |
| Maks. sklopni napon | 277VAC |
| Maks. sklopna snaga | 4432VA |
| Min. prebacivanje opterećenja | 6V 1A |
| Karakteristike |
| Vrijeme rada (pri nazivnom naponu svitka) | 15ms maks. (Bez diode) |
| Vrijeme oslobađanja | 5ms Maks. ( Bez diode) |
| Otpor izolacije | Min. 1000 MΩ (pri 500 VDC) |
| Dielektrična čvrstoća | Između otvorenih kontakata: 1000VAC, 50/60Hz za 1min |
| Između zavojnice i kontakta: 5000VAC, 50/60Hz za 1min |
| Otpornost na vibracije | Destruktivno | 10-55Hz, pri dvostrukoj amplitudi od 1,5 mm |
| Funkcionalan | 10-55Hz, pri dvostrukoj amplitudi od 1,5 mm |
| Otpornost na udarce | Funkcionalan | 10G min. |
| Destruktivno | 100G min. |
| Izdržljivost | Mehanička izdržljivost （10800ops./h) | 10000000 operacija (na sobnoj temperaturi) |
| Električna izdržljivost (360ops./h) | 100000 operacija (na sobnoj temperaturi) |
| Temperatura okoline | -40 ℃ ~ 85 ℃ (bez kondenzacije) |
| Težina | cca. 13,5 g |
| Nominalnini napona (VDC) | Nominalnini operativni trenutni ±10% (mA) | Otpor zavojnice ±10% (Ω) | Nominalnini operating Fower | Radni napon (maks.) | Napon otpuštanja (Min.) | Maks. dopušteni napon |
| 5 | 80.00 | 62.5 | Približno 0,4 W | 75 % nominalnog napona | 5 % nominalnog napona | 130% nominalnog napona |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Gore prikazani podaci početne su vrijednosti. Nemojte priključavati maksimalni dopušteni napon na zavojnici dulje od 10 minuta da izbjegnete pregrijavanje thd zavojnice.

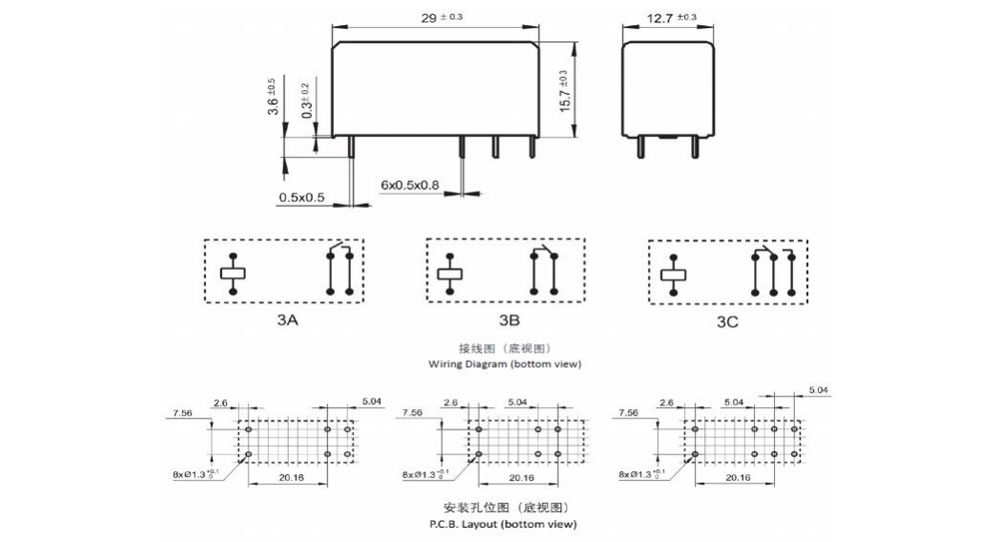

Okvirna dimenzija, Dijagram ožičenja, izgled PCB (Jedinica: mm)

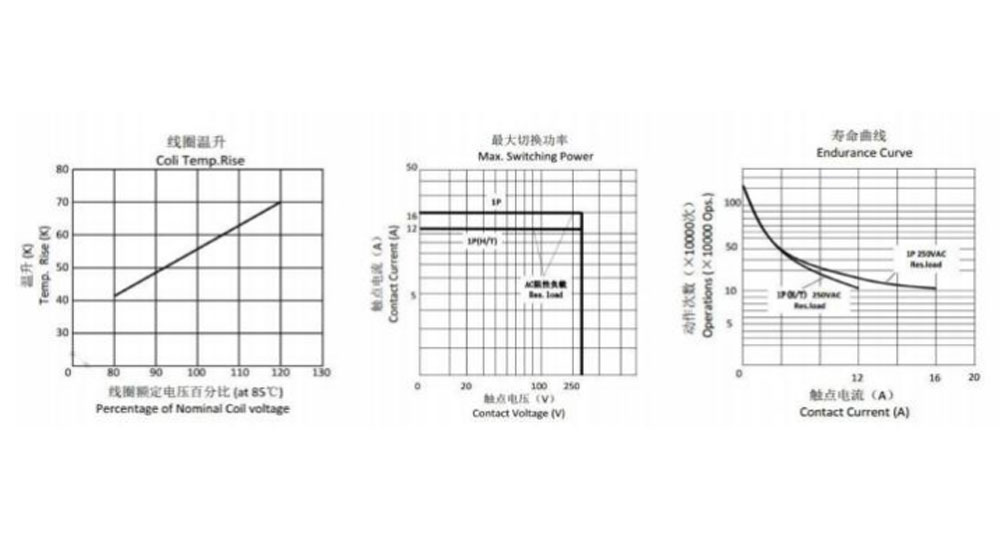

Karakteristične krivulje
Informacije o naručivanju
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1：Tip：CY115F
2: Broj polova: 1-1 pol
3: Kontakt dogovor: A-obrazac A ; B-Obrazac B ; C-obrazac C
4: Nazivni napon: 5,6,9,12,18,24,48VDC
5: Boja kućišta: B-Crna
6: Zavojnica Pwor: D-0,4W
7: Zaštitna konstrukcija: otporna na S-Flux,
SH- Zatvoreni tip može se prati
8: Posebni parametar: Ništa-standardni tip
Slovo ili broj - Poseban zahtjev
Releji otporni na protok ne mogu se koristiti u okruženju sa zagađivačima kao što su H2S, SO2, NO2, prašina, itd.
Čišćenje vodom ili površinska obrada se ne preporučuje nakon što su releji otporni na protok sastavljeni na PCB.
Izjava o odricanju od odgovornosti: Specifikacija je samo za referencu. Specifikacije su podložne promjenama bez prethodne najave.
Nismo mogli procijeniti sve performanse i sve parametre za svaku moguću primjenu. Prema tome, korisnici bi trebali biti u pravom položaju za odabir
Prikladan proizvod za vlastitu primjenu. Za zapečaćene releje, nakon instalacije i čišćenja, otvorite otvor za ventilaciju u kućištu prije upotrebe. Ako ima bilo kakvog upita, molimo kontaktirajte Chengyuan za tehničke usluge. Međutim, odgovornost je korisnika da odredi koji proizvod treba koristiti.
