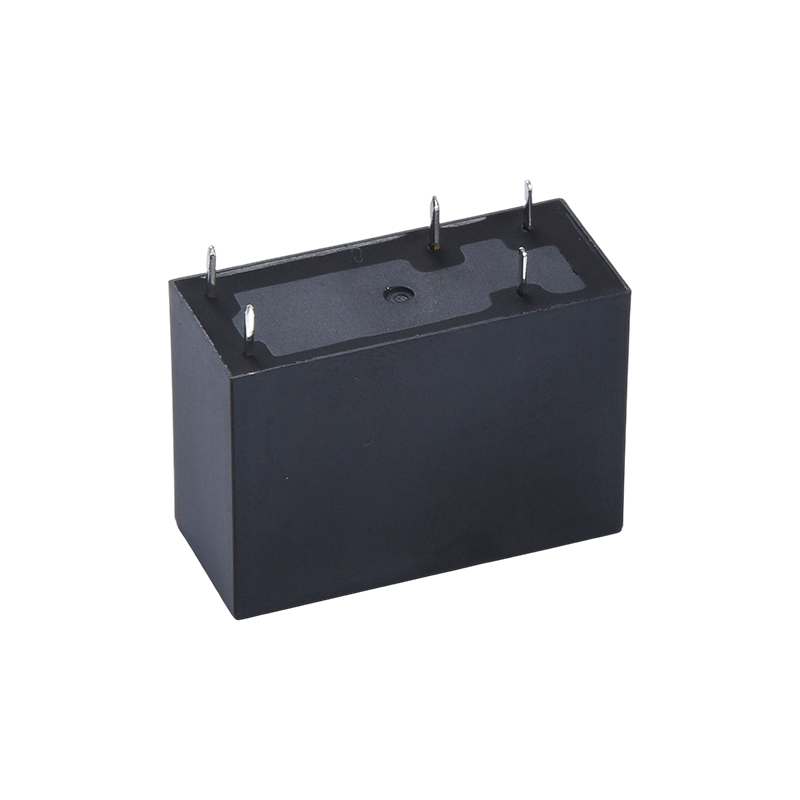

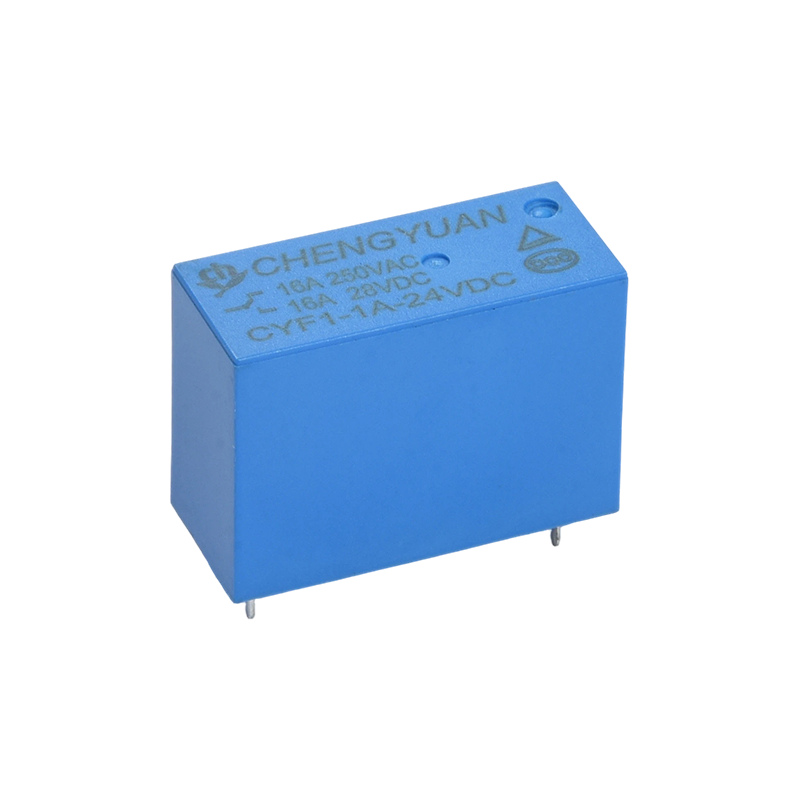

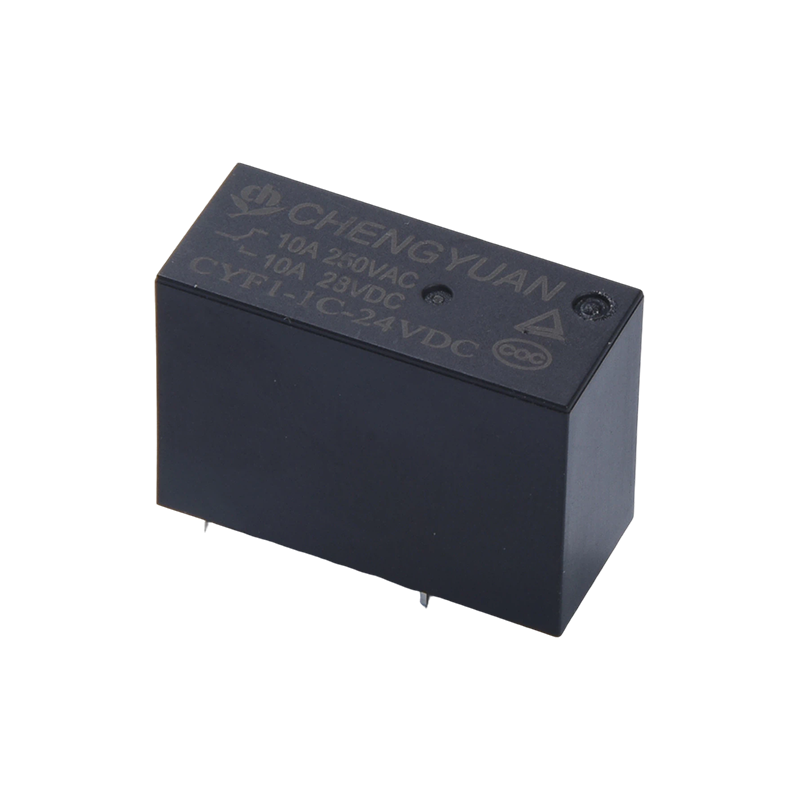

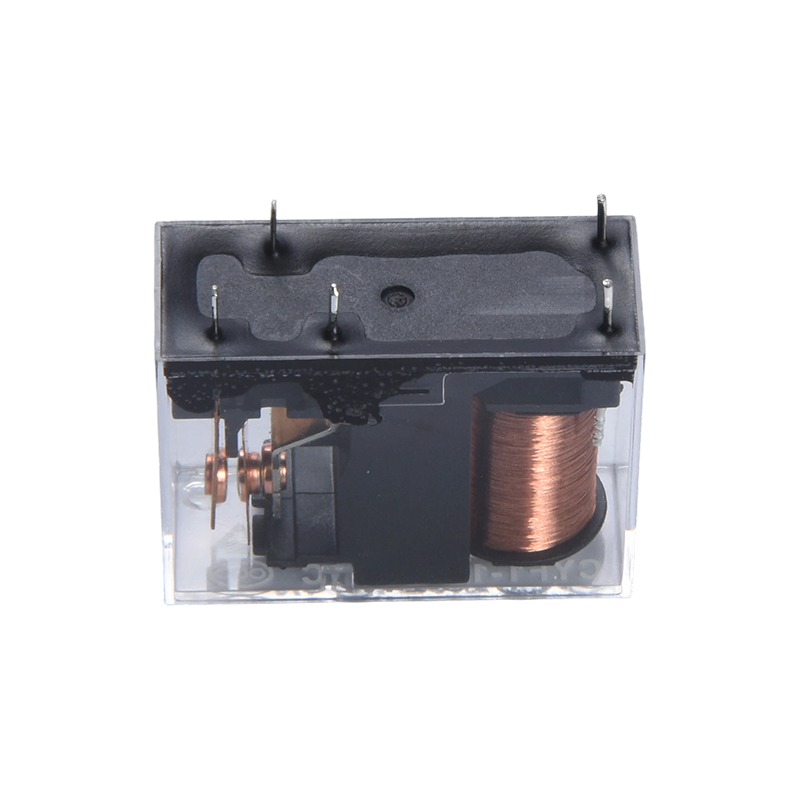

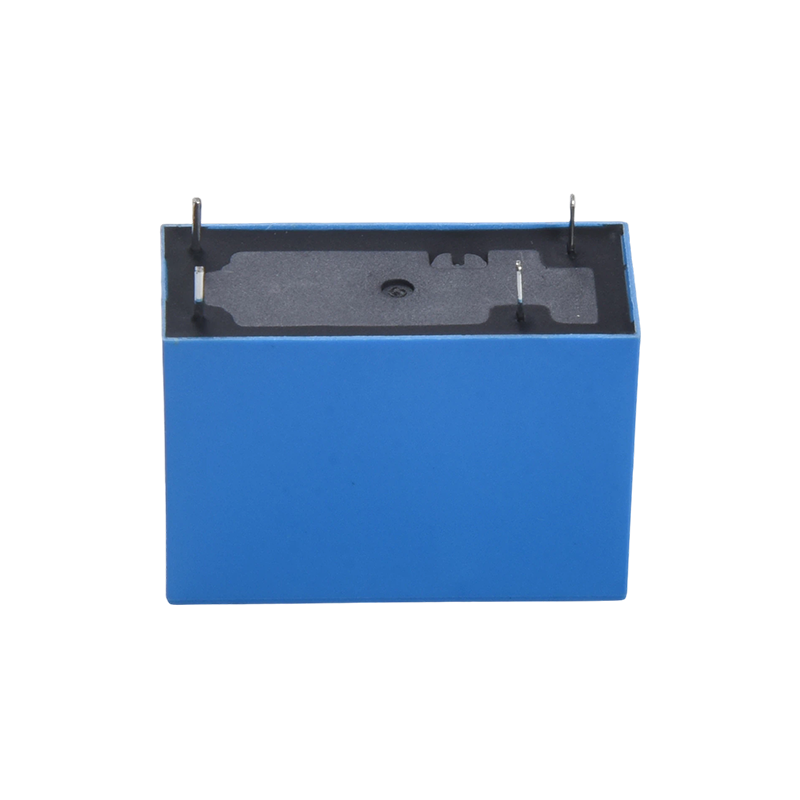

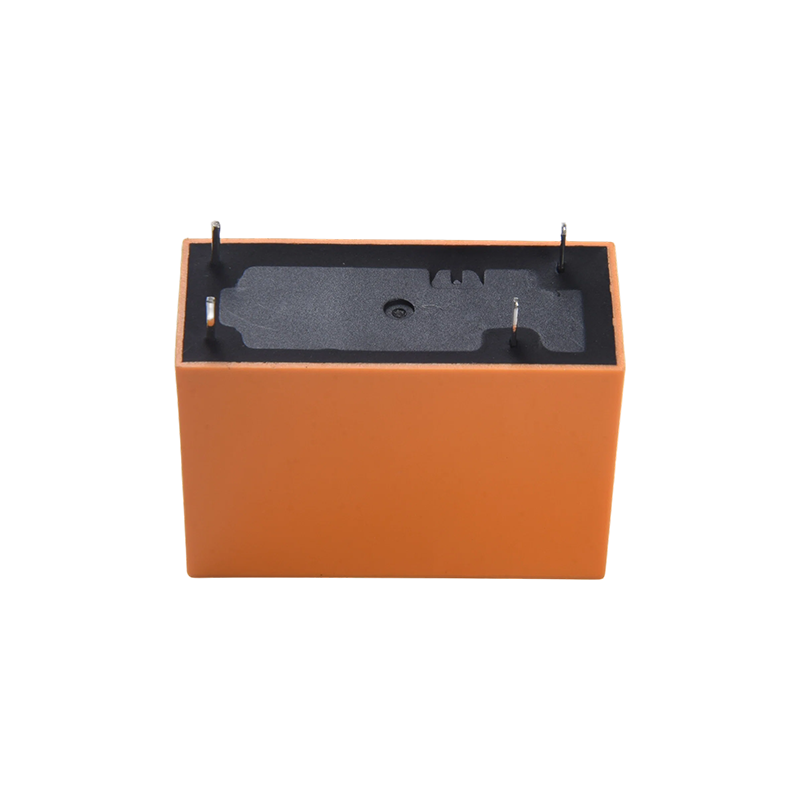

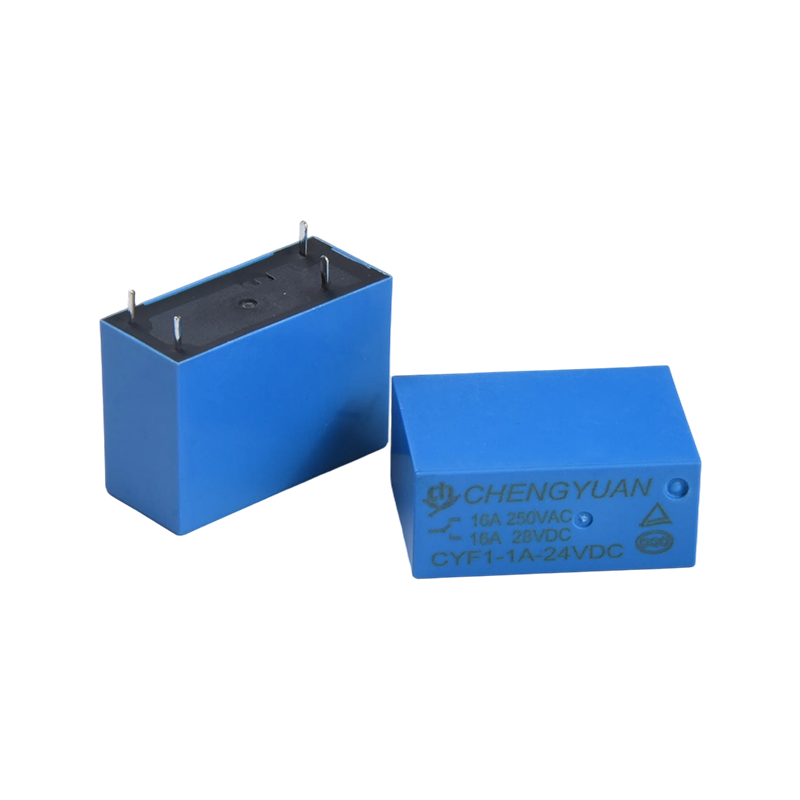

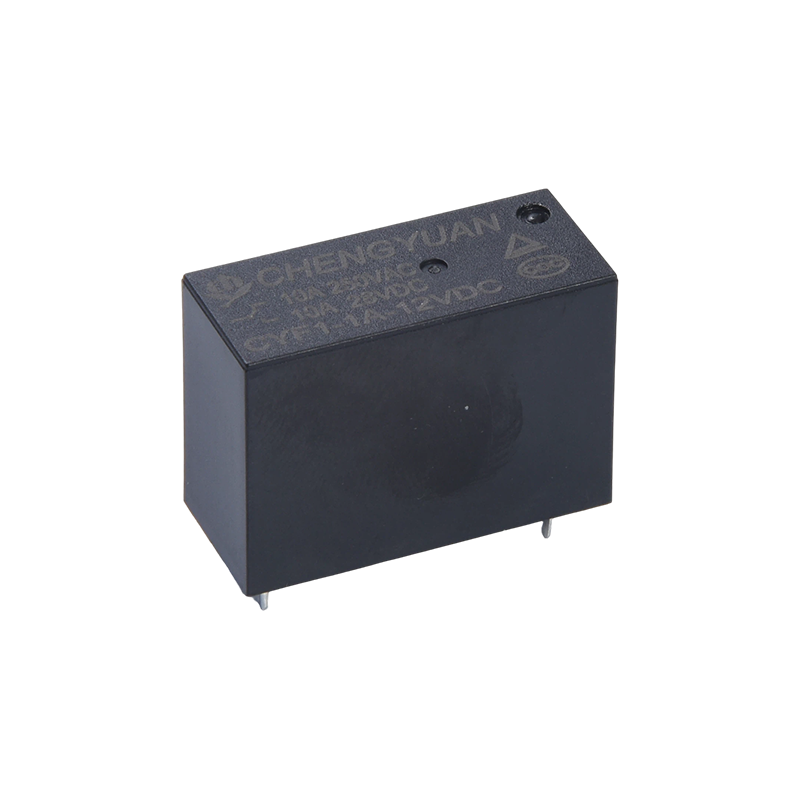

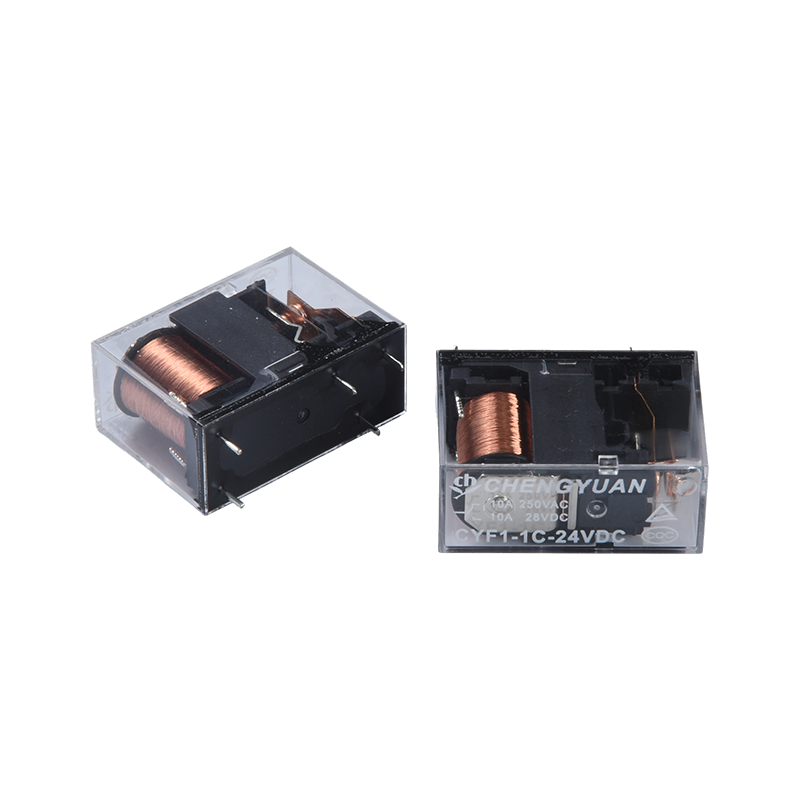

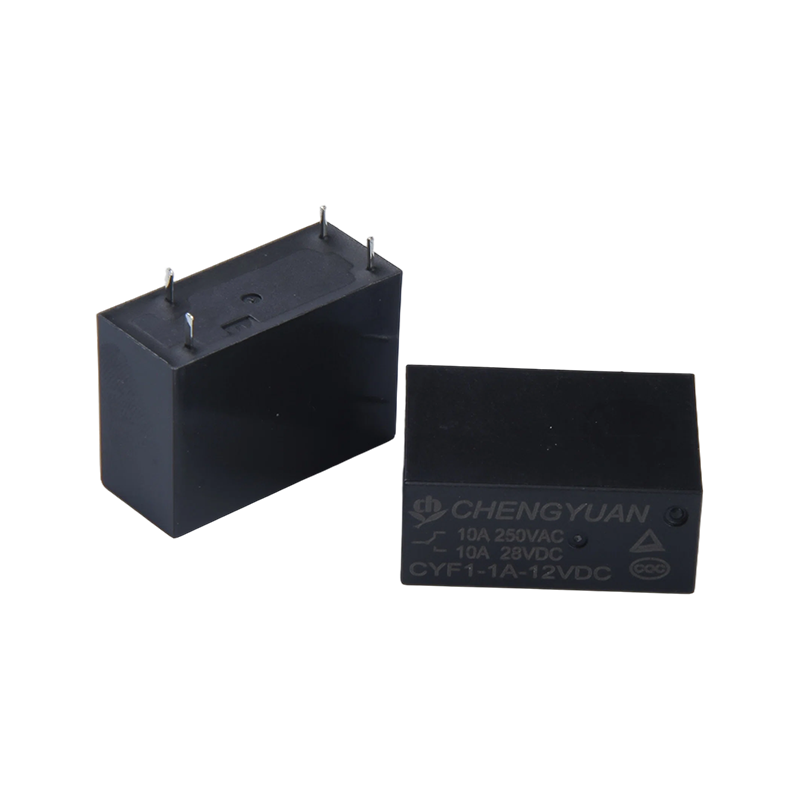

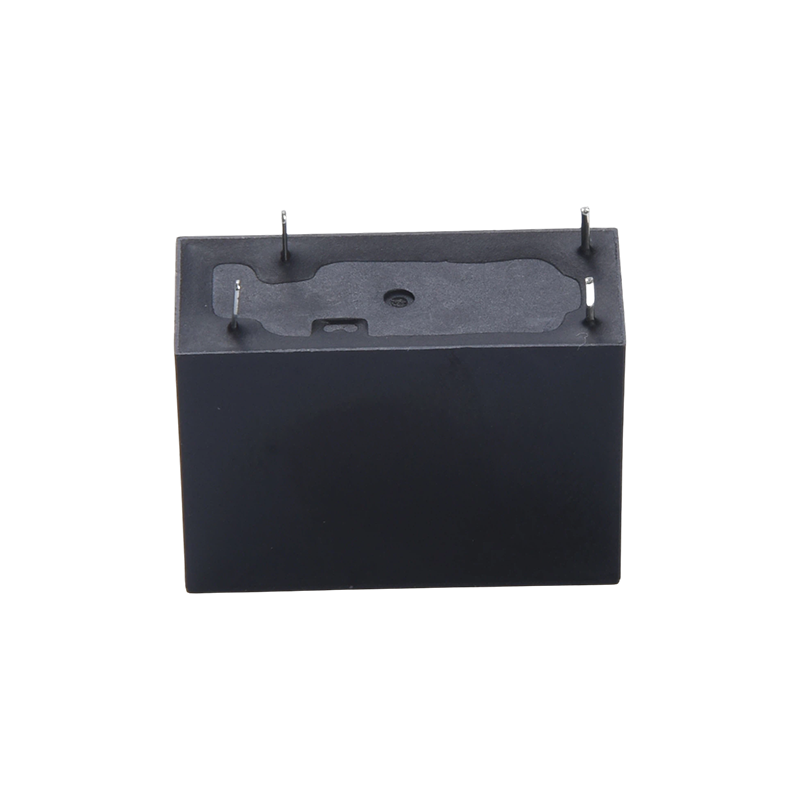

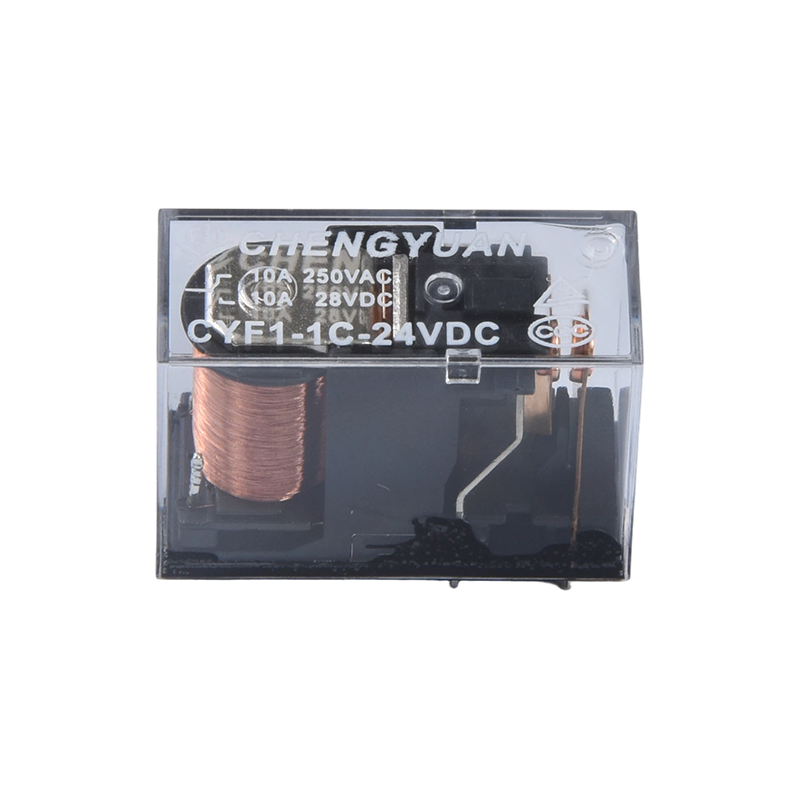

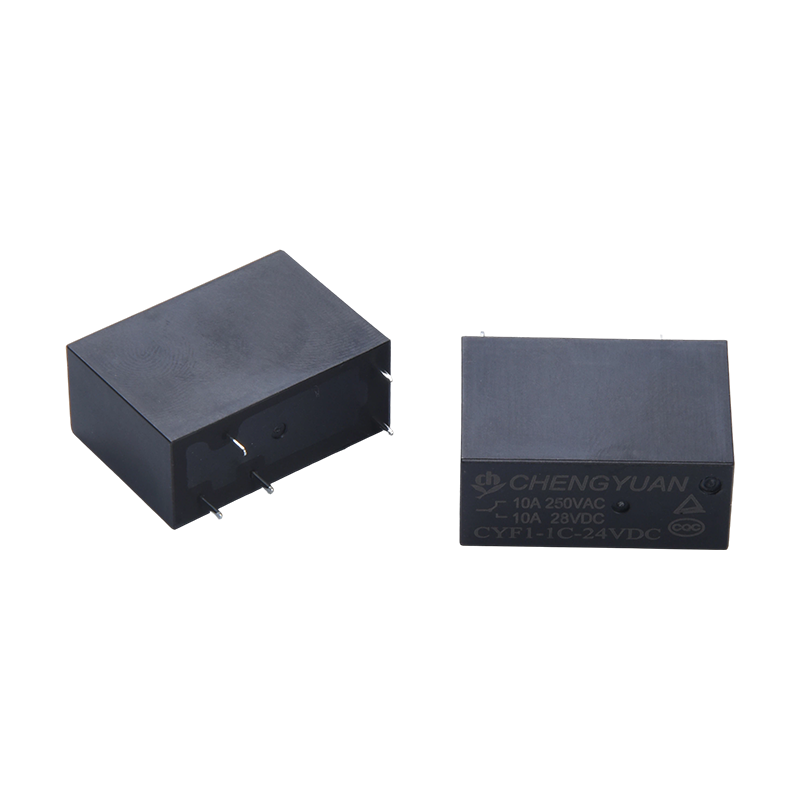

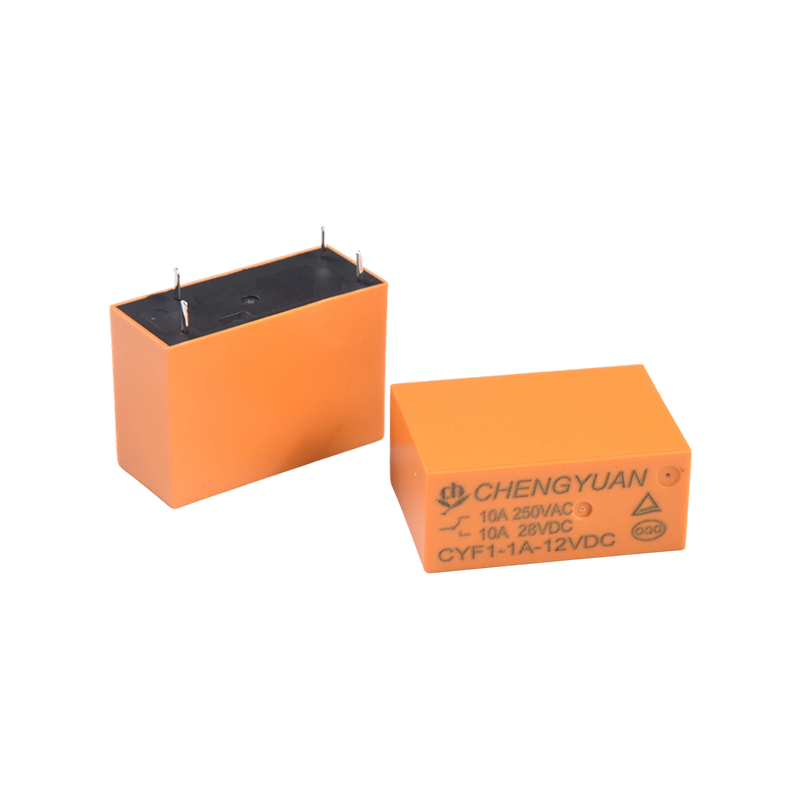

Značajke:
• Izdržljivost ultravisokog napona: Izdržava do 5000 volti, pruža izvrsnu izolacijsku izvedbu, smanjuje rizik od kvara strujnog kruga i poboljšava radnu sigurnost opreme.
• Fleksibilni napon zavojnice: Podržava širok raspon napona zavojnice od 3VDC-48VDC, izravno usklađen s različitim specifikacijama napona upravljačkog kruga bez potrebe za dodatnim komponentama za pretvorbu napona.
• Kompaktan strukturni dizajn: Mala veličina, pogodna za scenarije montaže PCB-a visoke gustoće, štedi unutarnji prostor za opremu i poboljšava fleksibilnost rasporeda krugova.
• Preklopni kapacitet velikog opterećenja: Preklopni kapacitet kontakta do 17 ampera, s nazivnim opterećenjima koja pokrivaju 10A 250VAC/28VDC i 16A 250VAC/28VDC, pogodno za potrebe prekidanja krugova srednje do velike snage.
• Dvostruki autoritativni certifikat: certificiran od strane TUV i CQC, u skladu s međunarodnim i domaćim sigurnosnim standardima, zadovoljavajući potrebe aplikacija krajnjih proizvoda na više tržišta.
• Praktična montaža PCB-a: koristi strukturu s 5 pinova, olakšavajući jednostavno lemljenje i pričvršćivanje na tiskane ploče, što rezultira visokom učinkovitošću montaže i kompatibilnošću s automatiziranim proizvodnim procesima.
• Stabilna izvedba preklapanja: koristi jednopolni kontaktni oblik (SPST), pružajući jasnu logiku preklapanja i stabilan kontaktni otpor, osiguravajući pouzdanost uključivanja/isključivanja sklopa.
Primjenjivi scenariji:
• Kućanski uređaji: kontrola uključivanja/isključivanja malih kućanskih aparata velike snage (kao što su električne grijalice, indukcijska kuhala) i automatska kontrola kuhinjskih uređaja.
• Industrijska kontrola: Prebacivanje signala i kontrola snage za industrijsku automatiziranu opremu, male PLC upravljačke module i upravljačke krugove motora. • Pametna energetska oprema: pametne razvodne kutije, moduli za distribuciju energije i pomoćni kontrolni krugovi za punjenje, prilagođeni scenarijima visokog napona i visokog opterećenja.
• Sigurnosna oprema: Napajanje za sigurnosno praćenje i prebacivanje strujnih krugova za sustave kontrole pristupa, oslanjajući se na stabilne performanse kako bi se osigurao kontinuirani rad opreme.
Kontaktni podaci
| Vrsta | CYF1 |
| Kontaktni materijal | Legura srebra |
| Kontaktni otpor | 100 mΩ Maks. (na 1 A 16 VDC) |
| Nazivno opterećenje (rezistivno opterećenje) | 10A 250VAC/12A 277VAC | 16A 250VAC/17A 277VAC |
| Maks. sklopna struja | 12A | 17A |
| Maks. sklopni napon | 277VAC |
| Maks. sklopna snaga | 3324VA | 4709VAC |
| Min. prebacivanje opterećenja | 6V 1A |
| Karakteristike |
| Vrijeme rada (pri nazivnom naponu svitka) | 15ms maks. (Bez diode) |
| Vrijeme oslobađanja | 5ms Maks. ( Bez diode) |
| Otpor izolacije | Min 1000 MΩ (pri 500 VDC) |
| Dielektrična čvrstoća | Između otvorenih kontakata: 1000VAC, 50/60Hz za 1min |
| Između zavojnice i kontakta: 5000VAC, 50/60Hz za 1min |
| Otpornost na vibracije | Destruktivno | 10-55Hz, pri dvostrukoj amplitudi od 1,5 mm |
| Funkcionalan | 10-55Hz, pri dvostrukoj amplitudi od 1,5 mm |
| Otpornost na udarce | Funkcionalan | 10G min |
| Destruktivno | 10G min |
| Izdržljivost | Mehanička izdržljivost （10800ops./h) | 10000000 operacija (na sobnoj temperaturi) |
| Električna izdržljivost (360ops./h) | 100000 operacija (na sobnoj temperaturi) |
| Ambijentalna temperatura | -40℃ ~ 85℃ (bez kondenzacije) |
| Težina | cca. 14g |
Podaci zavojnice (na 20℃)
| Nominalnini napona (VDC) | Nominalnini operativni trenutni ±10% (mA) | Otpor zavojnice ±10% (Ω) | Nominalnini operating snaga | (Maks.) Radni napon (maks.) | Napon otpuštanja (Min.) | Maks. dopušteni napon |
| 3 | 240 | 12.5 | Približno 0,72 W | 75 % nominalnog napona | 5 % nominalnog napona | 130% nominalnog napona |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Približno 0,54 W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Gore prikazani podaci početne su vrijednosti. Ne primjenjujte maksimalni dopušteni napon na zavojnicu dulje od 10 minuta da izbjegnete pregrijavanje zavojnice.

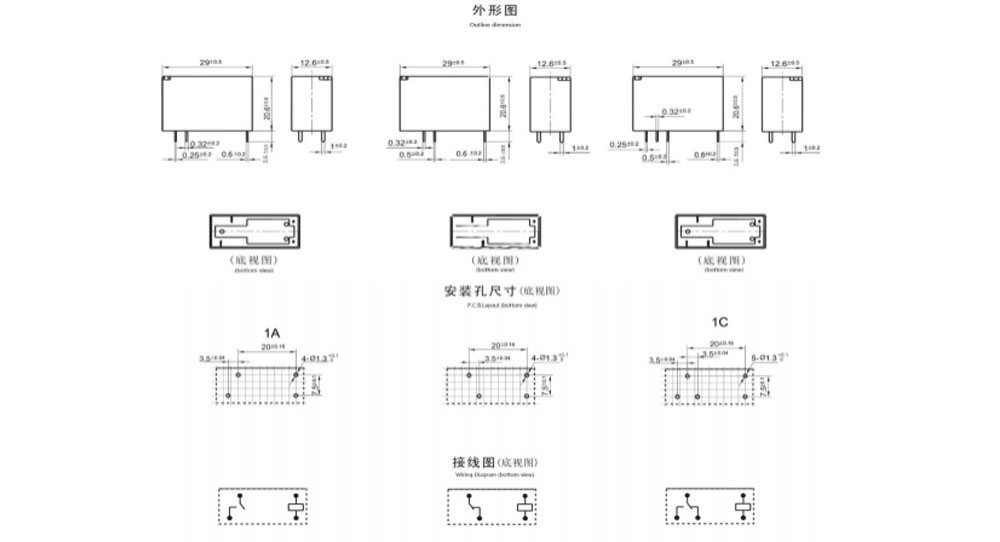

Okvirna dimenzija, Dijagram ožičenja, izgled PCB (Jedinica: mm)
Karakteristične krivulje
Informacije o naručivanju
CYF1 H - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1： Tip：CYF1
2: S H: Visokokontaktno opterećenje, 16A Bez H: Standardno opterećenje, 10A
3: Broj polova: 1-1 pol
4: Dogovor o kontaktu: C Fom C ; H Od A ; B Od B
5: Nazivni napon: 3,5,6,9, 12, 18,24,48VDC
6: Boja kućišta: T-prozirna, H-crna, L-plava
7: Pwor zavojnice: D-0,72W L-0,54W
8: Zaštitna konstrukcija: otporna na S-Flux,
SH-zatvoreni tip periv
9: Posebni parametar: Nulti standardni tip
Slovo ili broj - Poseban zahtjev
Releji otporni na protok ne mogu se koristiti u okruženju sa zagađivačima kao što su H2S, SO2, NO2, prašina, itd.
Čišćenje vodom ili površinska obrada se ne preporučuju nakon što su releji otporni na protok spojeni na PCB.
Odricanje od odgovornosti: Specifikacija je samo za referencu. Specifikacije su podložne promjenama bez prethodne najave.
Nismo mogli procijeniti sve performanse i sve parametre za svaku moguću primjenu. Stoga bi korisnici trebali biti u pravoj poziciji pri odabiru
Prikladan proizvod za vlastitu primjenu. Za zabrtvljene releje, nakon postavljanja i čišćenja, otvorite ventilacijski otvor u kućištu prije uporabe. Ako imate bilo kakvih pitanja, molimo kontaktirajte Chengyuan za tehničke usluge. Međutim, odgovornost je korisnika da odredi koji proizvod treba koristiti.
