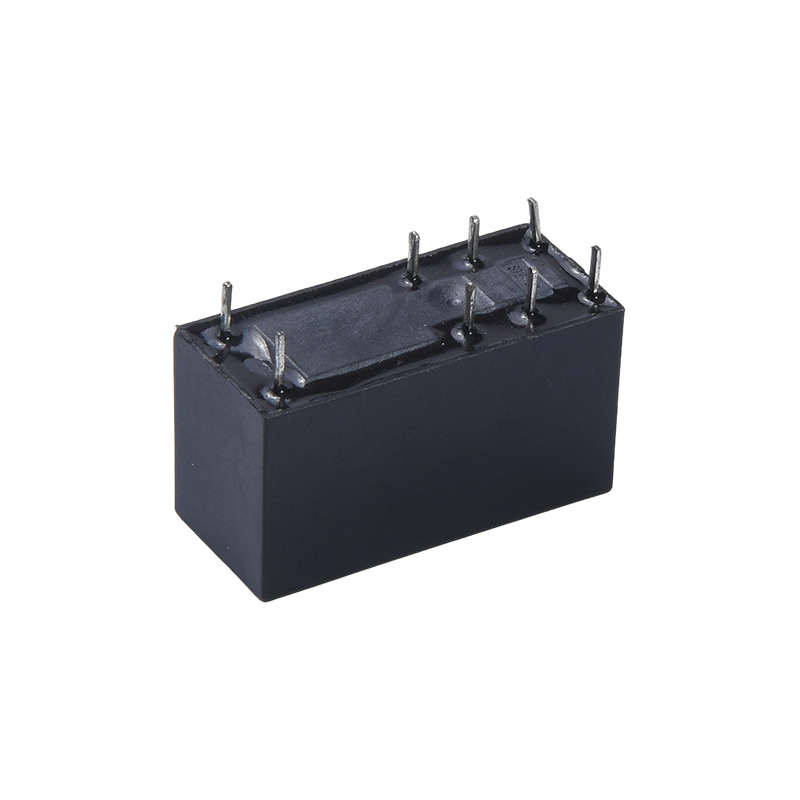

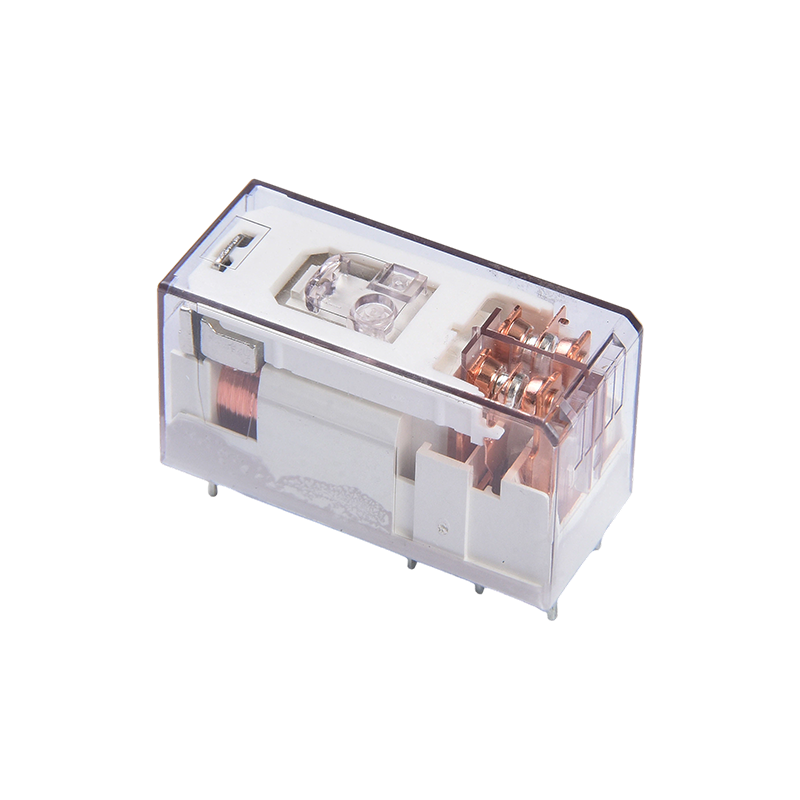

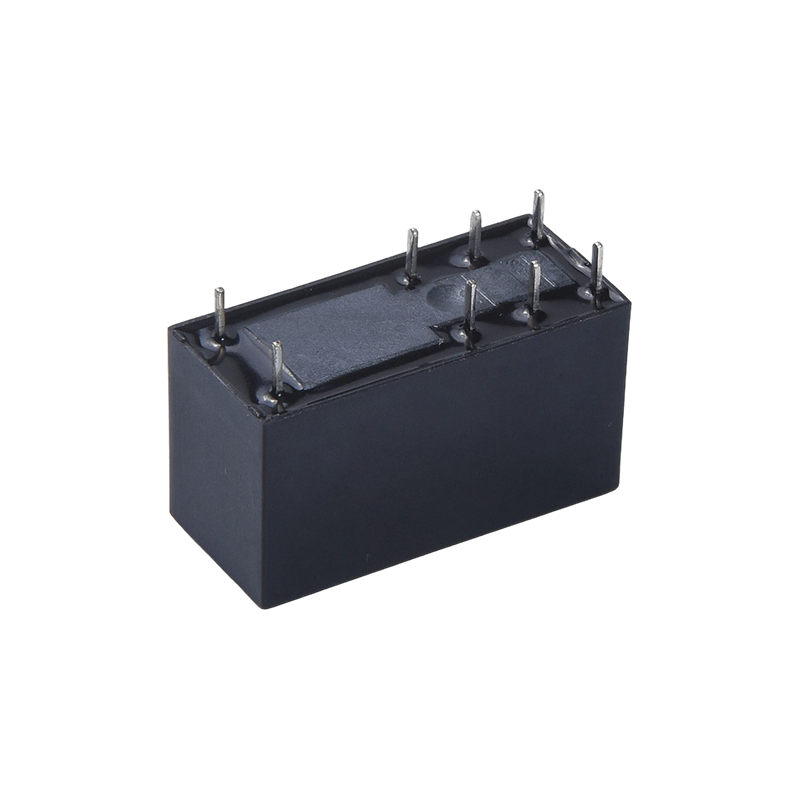

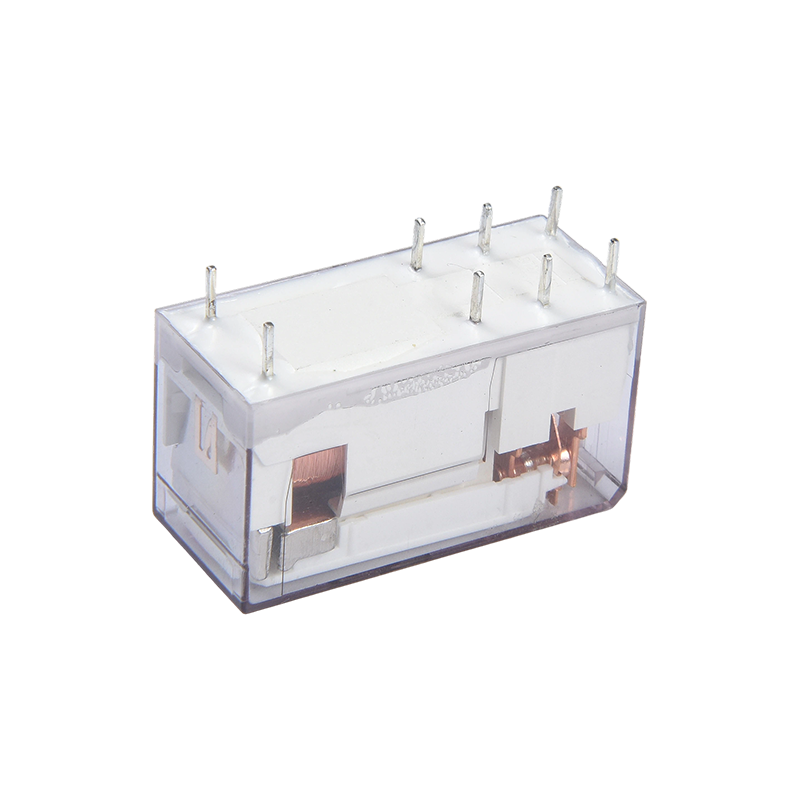

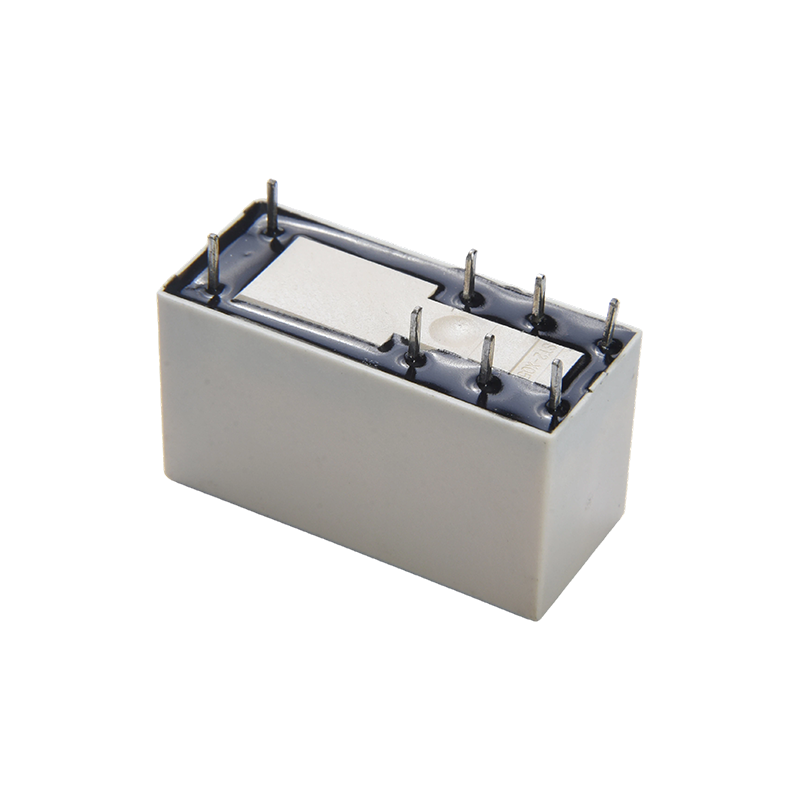

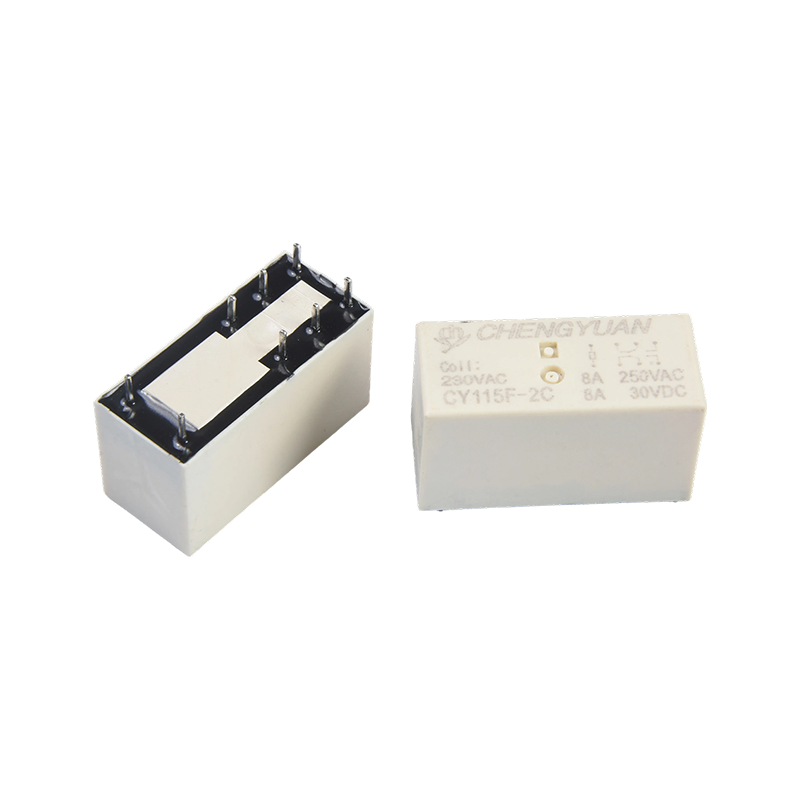

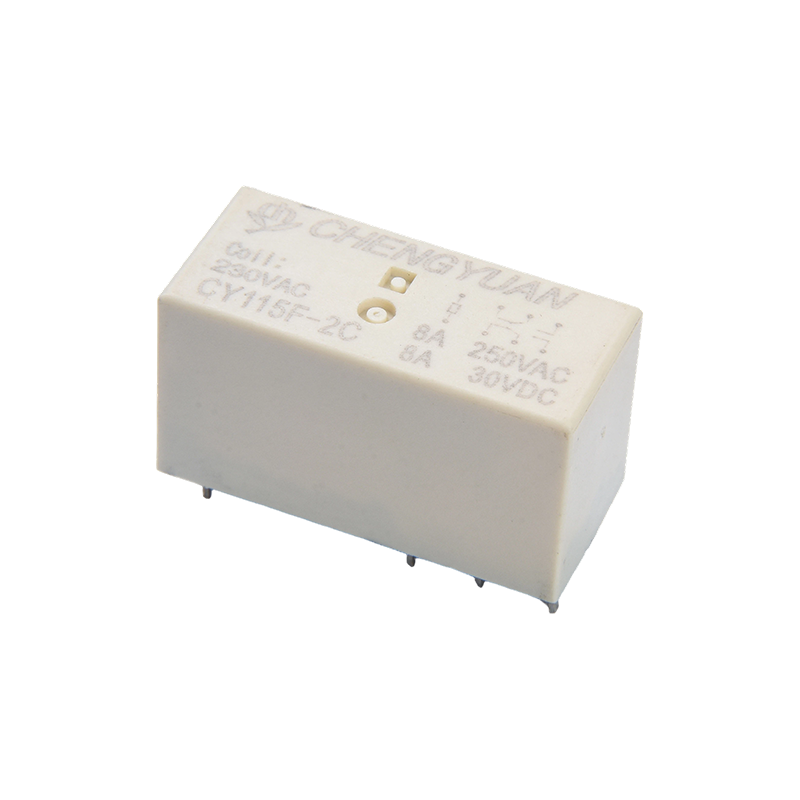

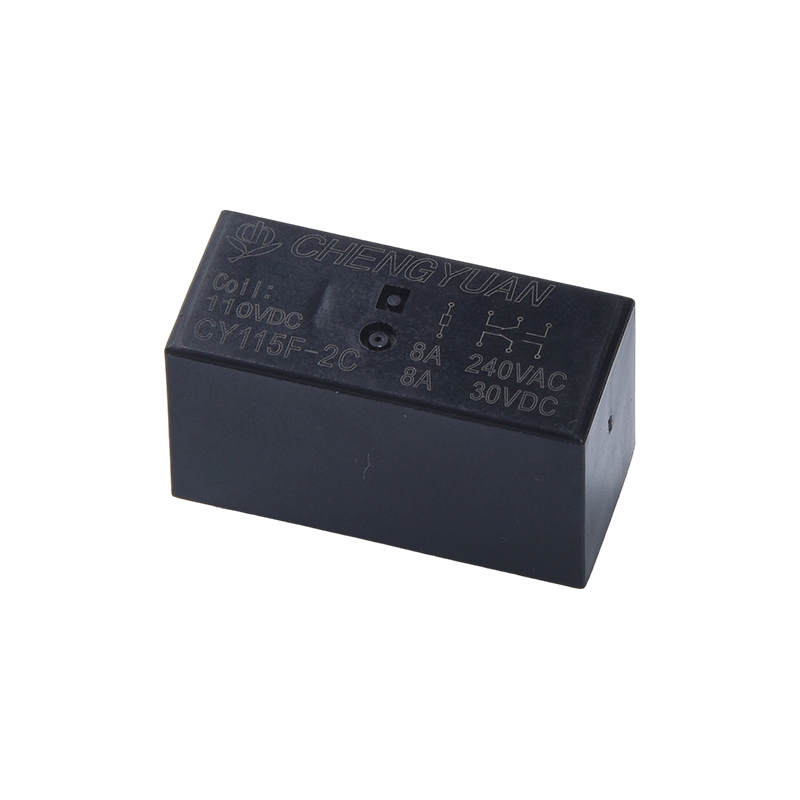

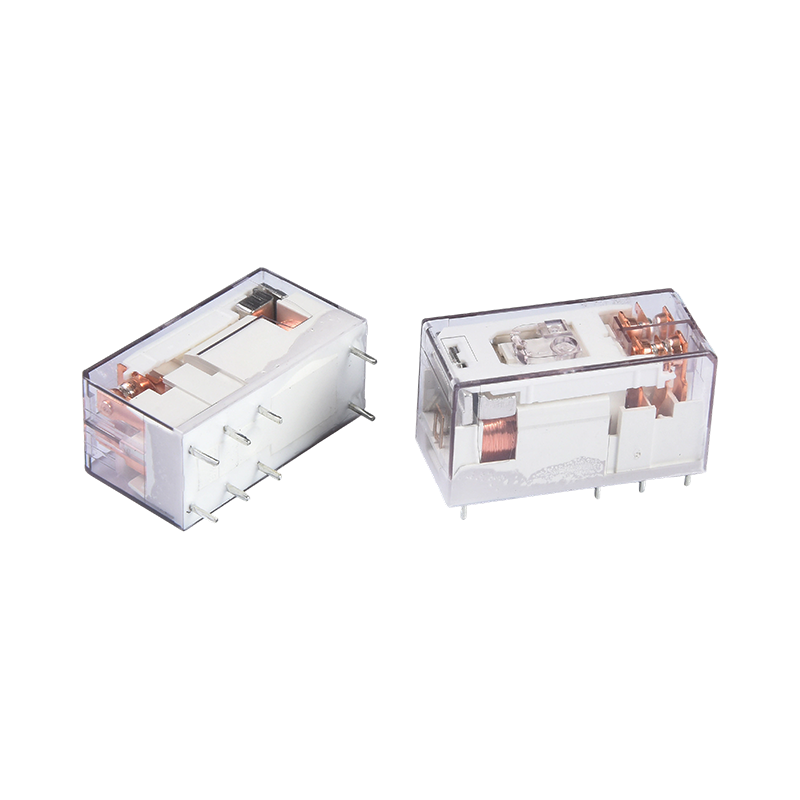

Značajke proizvoda:
• Visoki kapacitet prebacivanja opterećenja: Kontakti podržavaju 8 ampera struje prebacivanja, učinkovito kontrolirajući strujne krugove velike snage i ispunjavajući različite zahtjeve opterećenja.
• Dizajn s niskom potrošnjom energije: Osjetljivost zavojnice je niska od 0,4 W, što pomaže u smanjenju ukupne potrošnje energije uređaja i stvaranja topline.
• Otpornost na visoki napon i izolacija: Otpornost napona između zavojnice i kontakata doseže 5000 volti, osiguravajući pouzdanu električnu izolaciju i siguran rad.
• Kompaktna struktura: mala veličina optimizira iskorištenost prostora, što ga čini idealnim za gustu montažu na tiskane ploče.
• Osjetljivo upravljanje: Upravlja strujnim krugovima velike snage sa slabim signalima, omogućavajući daljinsko upravljanje i izolaciju u automatiziranim sustavima.
Tipične primjene:
• Kućanski aparati: Koriste se u perilicama rublja, klima uređajima, mikrovalnim pećnicama i drugim uređajima za upravljanje krugovima motora ili grijaćih elemenata.
• Industrijska automatizacija: Prikladno za PLC upravljačke sustave, pogone motora i elektromagnetskih ventila, pružajući stabilno automatizirano prebacivanje.
• Nova energetska oprema: Primjenjuje se u UPS neprekidnim izvorima napajanja, sustavima za pohranu energije i pretvaračima kao pouzdani automatski prekidač.
• Smart Home: Koristi se za kontrolu klima uređaja, podnog grijanja, zavjesa i drugih sustava za daljinsko inteligentno upravljanje.
• Audio-vizualna i zaslonska oprema: koristi se u audio sustavima, monitorima i drugim uređajima kako bi se osiguralo točno prebacivanje signala i napajanja.
Kontaktni podaci
| Vrsta | CY115F |
| Kontaktni materijal | Legura srebra |
| Kontaktni otpor | 100 mΩ Maks. (pri 1 A 6 VDC) |
| Nazivno opterećenje (rezistivno opterećenje) | 8A 250VAC |
| Maks. sklopna struja | 10A |
| Maks. sklopni napon | 277VAC |
| Maks. sklopna snaga | 2500VA |
| Min. prebacivanje opterećenja | 6V 1A |
| Karakteristike |
| Vrijeme rada (pri nazivnom naponu svitka) | 15ms maks. (Bez diode) |
| Vrijeme oslobađanja | 5ms Maks. (Bez diode) |
| Otpor izolacije | Min. 1000 MΩ (pri 500 VDC) |
| Dielektrična čvrstoća | Između otvorenih kontakata: 1000VAC, 50/60Hz za 1min |
| Između zavojnice i kontakta: 5000VAC, 50/60Hz za 1min |
| Između setova kontakata: 2,500VAC, 50/60Hz za 1min |
| Otpornost na vibracije | Destruktivno | 10-55Hz, pri dvostrukoj amplitudi od 1,5 mm |
| Funkcionalan | 10-55Hz, pri dvostrukoj amplitudi od 1,5 mm |
| Otpornost na udarce | Funkcionalan | 10G min. |
| Destruktivno | 100G min. |
| Izdržljivost | Mehanička izdržljivost （10800ops./h) | 10000000 ops. (na sobnoj temperaturi) |
| Električna izdržljivost (360ops./h) | 100000 operacija (na sobnoj temperaturi) |
| Temperatura okoline | -40 ℃ ~ 85 ℃ (bez kondenzacije) |
| Težina | Otprilike 13,5 g |
| Podaci zavojnice (na 20℃) |
| Nominalnini napona (VDC) | Nominalnini operativni trenutni ±10% (mA) | Otpor zavojnice ±10% (Ω) | Nominalnini operating snaga | Radni napon (maks.) | Napon otpuštanja (Min.) | Maks. dopušteni napon |
| 5 | 80.00 | 62.5 | Približno 0,4 W | 75 % nominalnog napona | 5 % nominalnog napona | 130% nominalnog napona |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Gore prikazani podaci početne su vrijednosti. Nemojte primjenjivati maksimalni dopušteni napon na zavojnicu dulje od 10 minuta kako bi izbjegli pregrijavanje zavojnice.

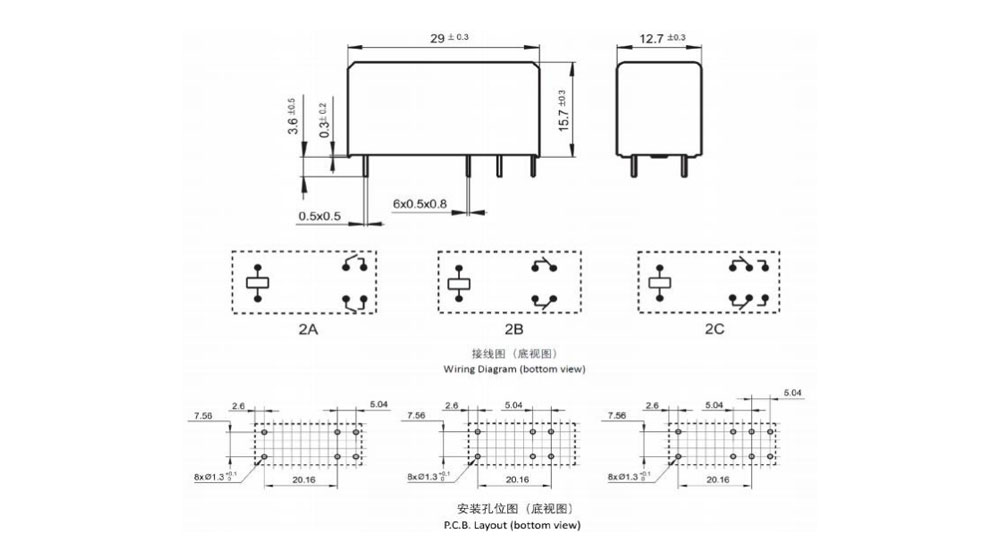

Okvirna dimenzija, Dijagram ožičenja, izgled PCB (Jedinica:mm)

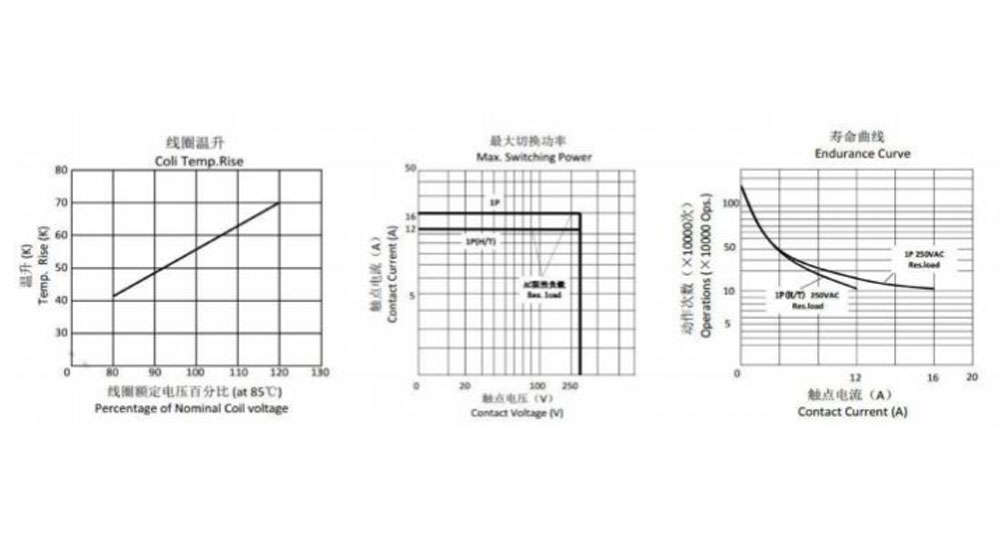

Karakteristične krivulje
Informacije o naručivanju
CY115F - 2 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1：Tip：CY115F
2: Broj polova: 2-2Pola
3: Kontakt dogovor: A-obrazac A ; B-Obrazac B ; C-obrazac C
4: Nazivni napon: 5,6,9,12,18,24,48VDC
5: Boja kućišta: B-Crna
6: Zavojnica Pwor: D-0,4W
7: Zaštitna konstrukcija: otporna na S-Flux,
SH-zatvoreni tip periv
8: Posebni parametar: Nulti standardni tip
Slovo ili broj - Poseban zahtjev
Releji otporni na protok ne mogu se koristiti u okruženju sa zagađivačima kao što su H2S, SO2, NO2, prašina, itd.
Čišćenje vodom ili površinski postupci se ne preporučuju nakon što su releji otporni na fluks sastavljeni na PCB.
Izjava o odricanju od odgovornosti: Specifikacija je samo za referencu. Specifikacije su podložne promjenama bez prethodne najave.
Nismo mogli procijeniti sve performanse i sve parametre za sve moguće aplikacije. Stoga bi korisnici trebali biti u pravoj poziciji za odabir
prikladan proizvod za vlastitu primjenu. Za zapečaćene releje, nakon instalacije i čišćenja ventilatora, otvorite otvor za ventilaciju u kućištu prije uporabe . Ako postoji bilo kakav upit , molimo kontaktirajte Chengyuan za tehničke usluge. Međutim korisnik je odgovoran odrediti koji proizvod treba koristiti.
