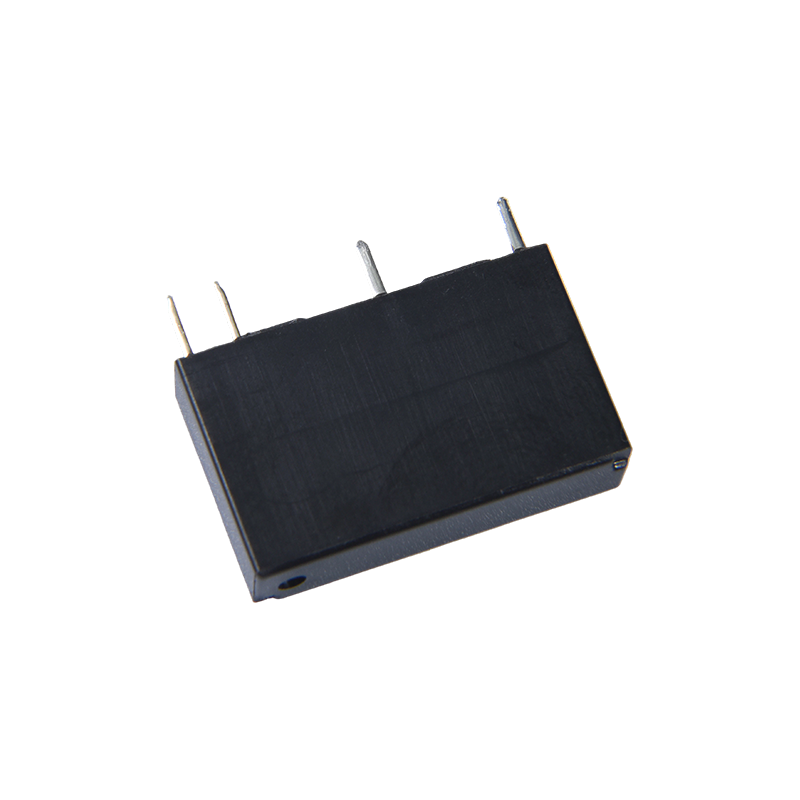

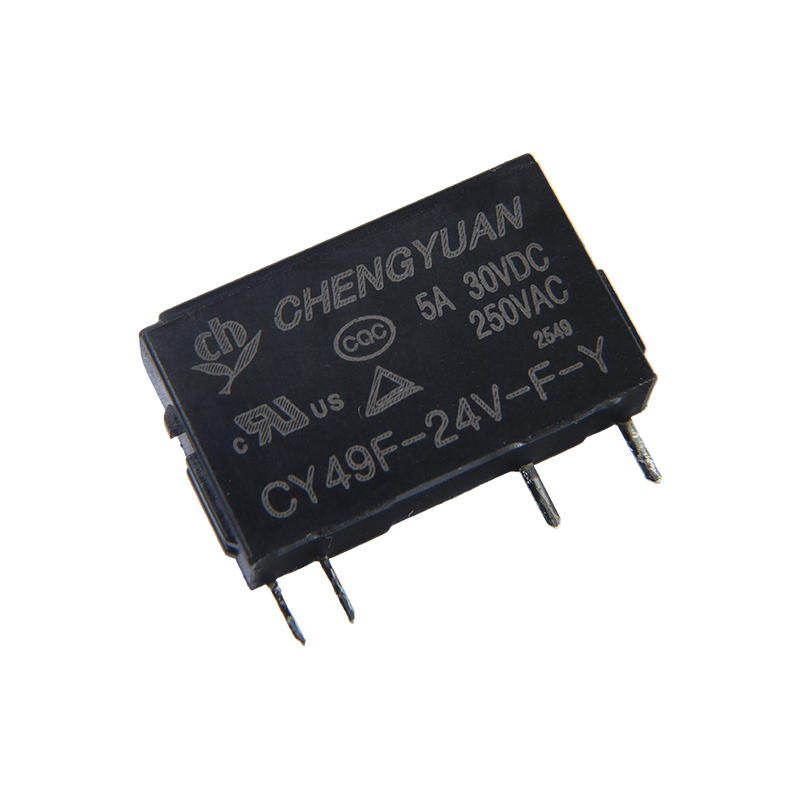

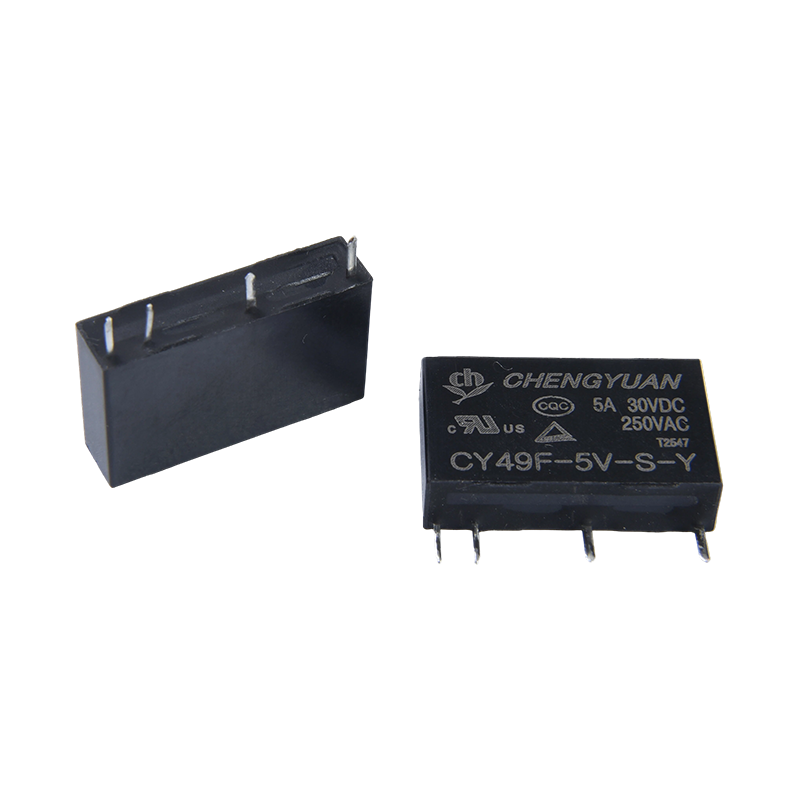

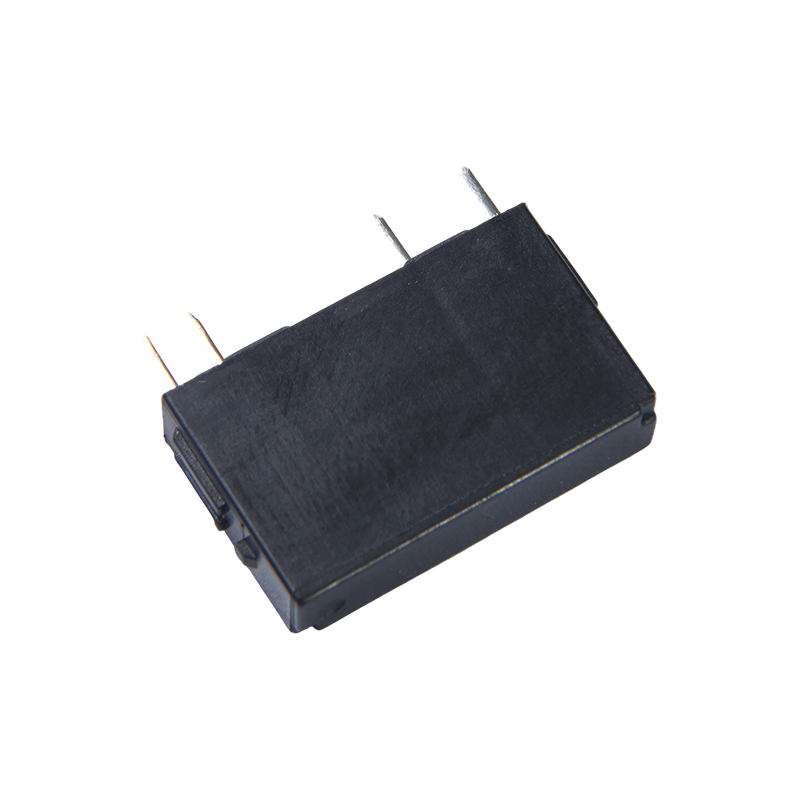

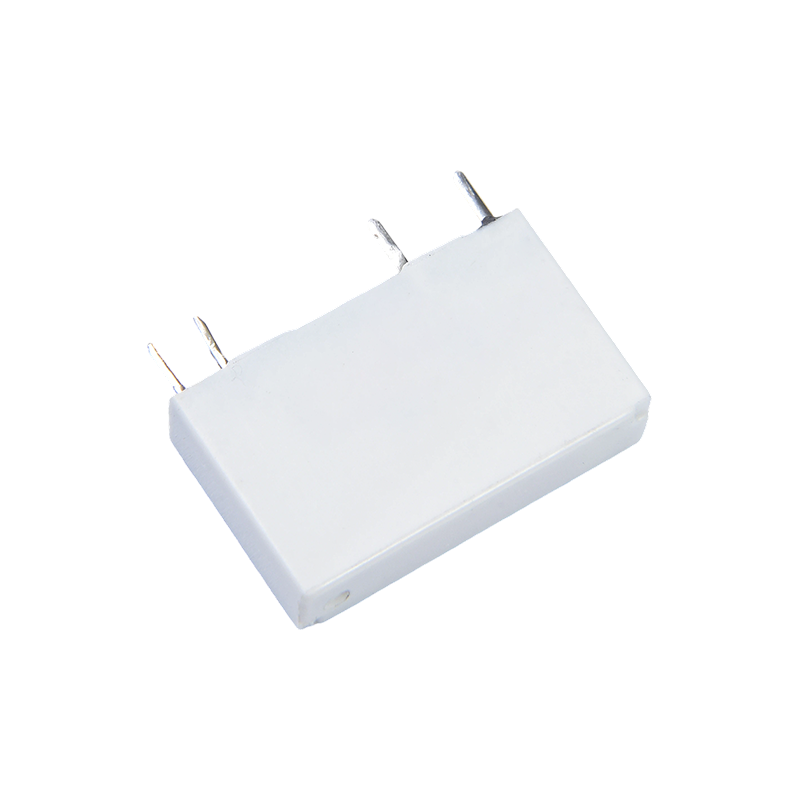

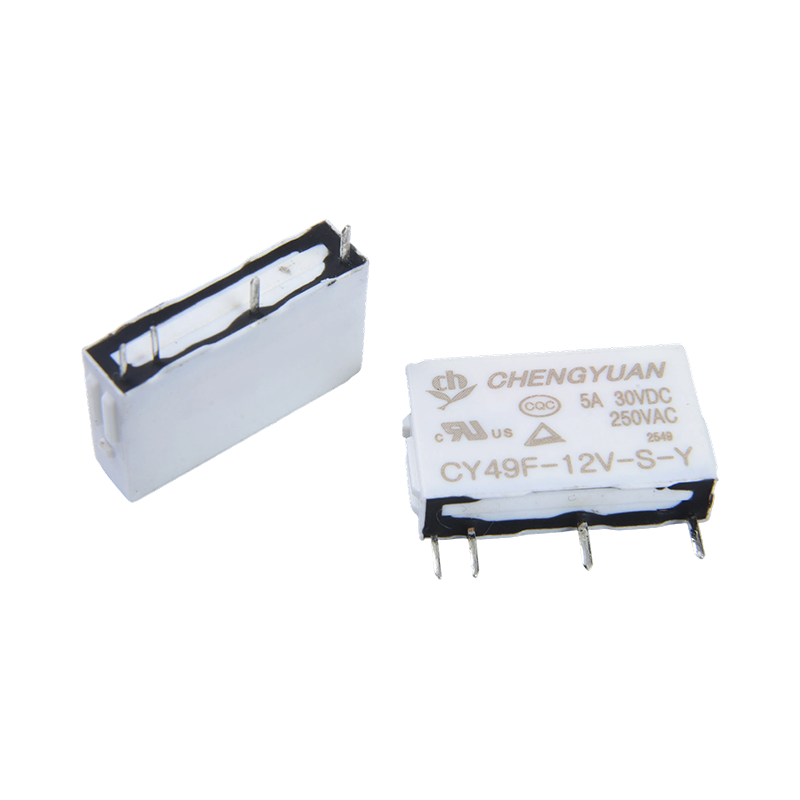

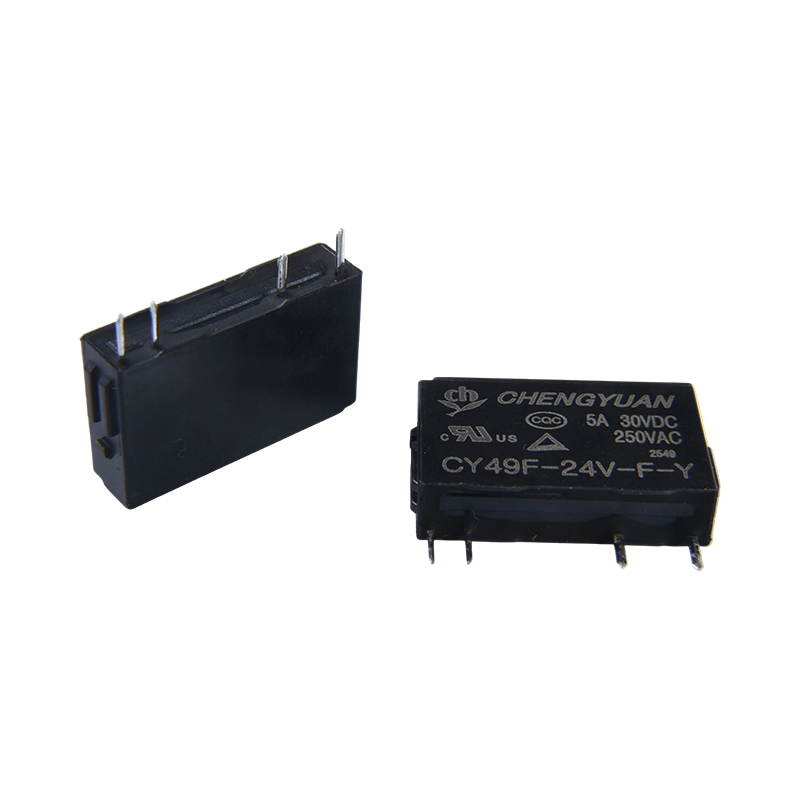

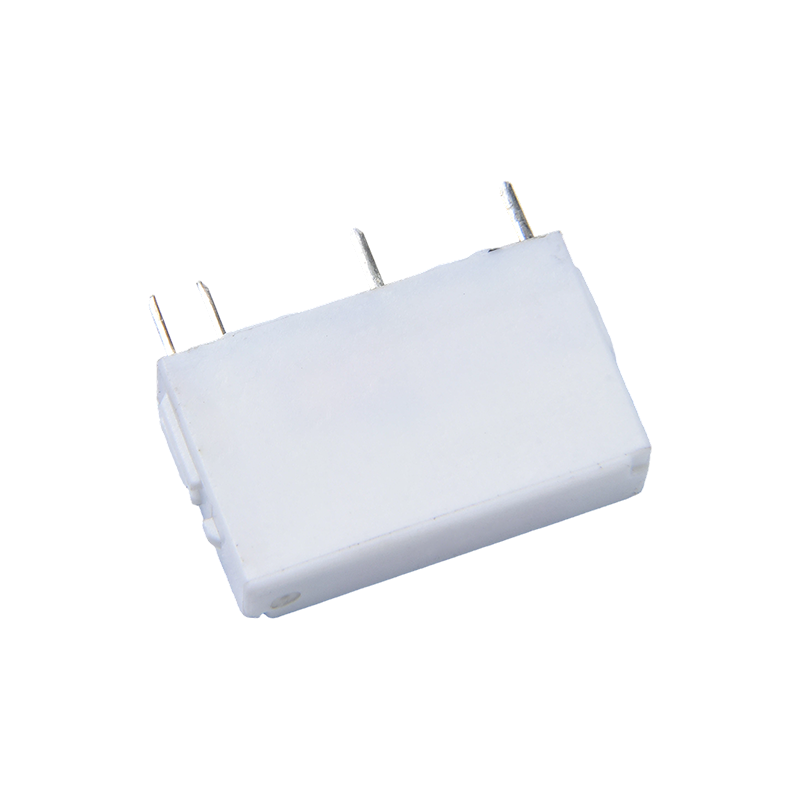

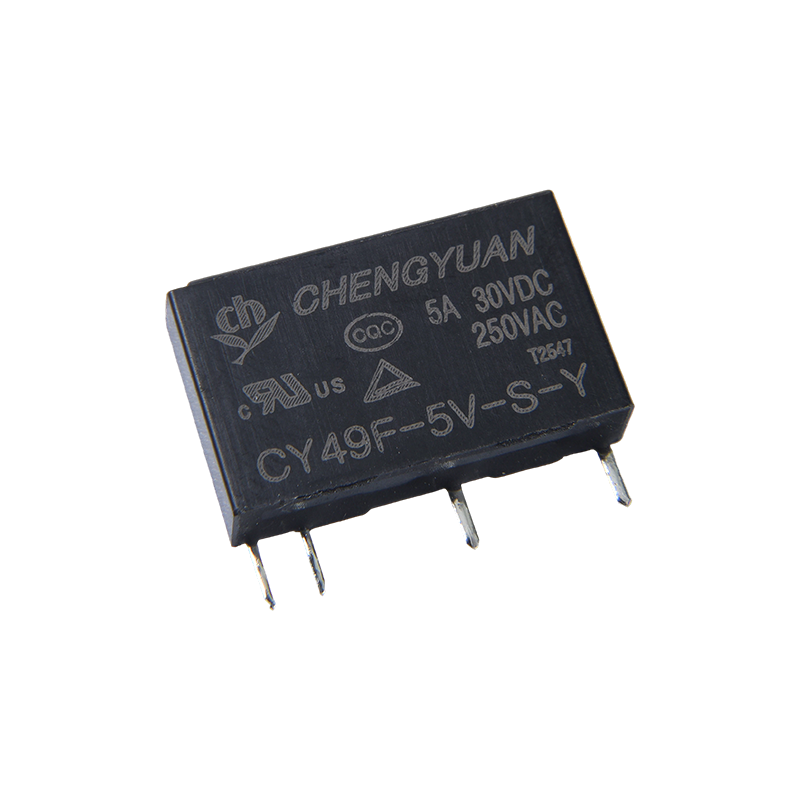

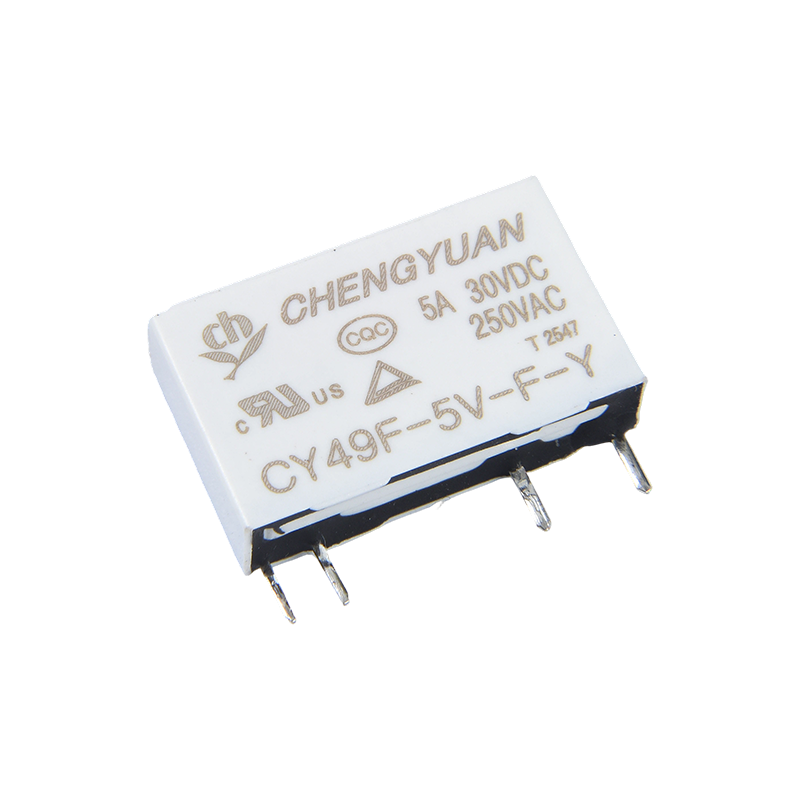

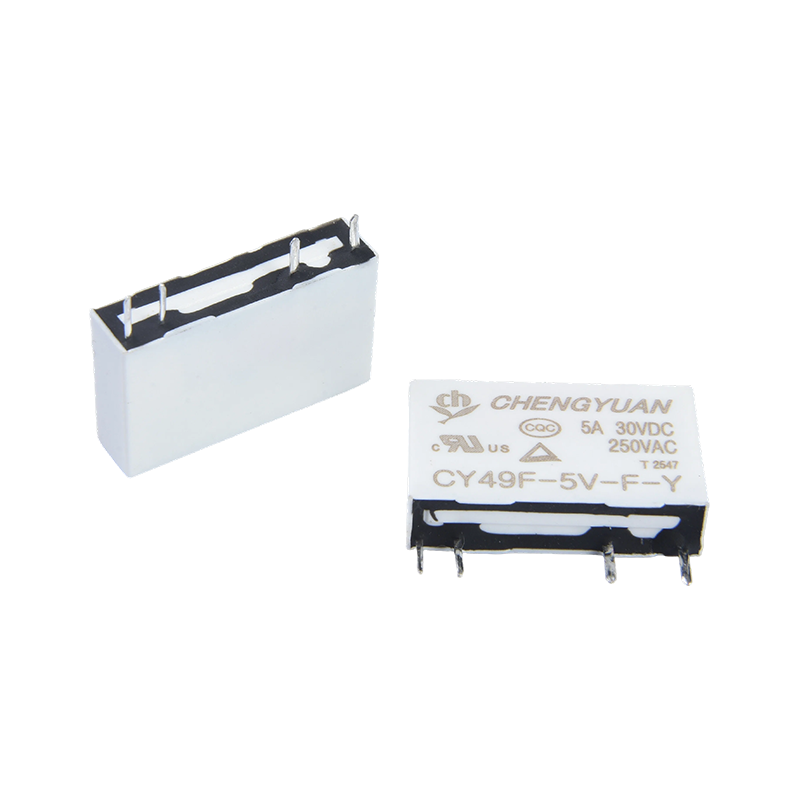

Značajke:
• Kapacitet opterećenja: 5A sklopni kontakt
• Ultratanak, ultramalen, prikladan za montažu visoke gustoće (širina 5 mm, visina 12,5 mm)
• Podnosi do 3000V
• Visoka osjetljivost, potrošnja energije od samo 0,12W
Tipične primjene:
Krugovi za industrijsku automatizaciju i upravljanje: Obično se nalaze u komunikacijskoj opremi, mrežnoj opremi, mjernim instrumentima i sustavima upravljanja dizalima, obavljajući sklopne sklopove, sigurnosnu zaštitu ili funkcije zaštite od prekomjerne struje.
Automobilska elektronika i nova energetska polja: Primjenjuju se u opremi u vozilu, novim sustavima upravljanja energijom itd., ispunjavajući zahtjeve za pouzdanim prebacivanjem u automobilskim okruženjima.
Medicinska elektronika i zrakoplovstvo: u medicinskoj opremi, sigurnosnom nadzoru i aplikacijama u zrakoplovstvu gdje je potrebna visoka stabilnost, pruža izolaciju strujnog kruga i zaštitu.
Kontaktni podaci
| Vrsta | CY49F |
| Kontaktni materijal | Legura srebra |
| Kontaktni otpor | 100 mΩ Maks. (na 1 A 16 VDC) |
| Nazivno opterećenje (rezistivno opterećenje) | 5A250VAC /30VDC |
| Maks. sklopna struja | 5A |
| Maks. sklopni napon | 270VAC |
| Maks. sklopna snaga | 1250VA/150W |
| Min. prebacivanje opterećenja | 6V 1A |
| Karakteristike |
| Vrijeme rada (pri nazivnom naponu svitka) | ≤ 10ms Maks. |
| Vrijeme oslobađanja | ≤ 5ms maks. |
| Otpor izolacije | Min 1000 MΩ (pri 500 VDC) |
| Dielektrična čvrstoća | Između otvorenih kontakata: 1000VAC, 50/60Hz za 1min |
| Između zavojnice i kontakta: 3000VAC, 50/60Hz za 1min |
| Otpornost na vibracije | Destruktivno | 10-55Hz, pri dvostrukoj amplitudi od 1,5 mm |
| Funkcionalan | 10-55Hz, pri dvostrukoj amplitudi od 1,5 mm |
| Otpornost na udarce | Funkcionalan | 10G min |
| Destruktivno | 10G min |
| Izdržljivost | Mehanička izdržljivost （10800ops./h) | 10000000 operacija (na sobnoj temperaturi) |
| Električna izdržljivost (360ops./h) | 100000 operacija (na sobnoj temperaturi) |
| Temperatura okoline | -40 ℃ ~ 85 ℃ (bez kondenzacije) |
| Težina | cca. 3g |
| Podaci zavojnice (na 20℃) |
| Nominalnini napona (VDC) | Nominalnini operativni trenutni ±10% (mA) | Otpor zavojnice ±10% (Ω) | Nominalnini operating snaga | Radni napon (maks.) | Napon otpuštanja (Min.) | Maks. dopušteni napon |
| 5 | 24 | 208 | Otprilike 0,12 W | 75 % nominalnog napona | 5% od nominalnog napona | 130% nazivnog napona |
| 6 | 20 | 300 |
| 9 | 13.3 | 675 |
| 12 | 10 | 1200 |
| 18 | 6.6 | 2700 |
| 24 | 7.5 | 3200 | Otprilike 0,18 W |
Gore prikazani podaci početne su vrijednosti. Nemojte priključavati maksimalni dopušteni napon na zavojnici dulje od 10 minuta da izbjegnete pregrijavanje thd zavojnice.

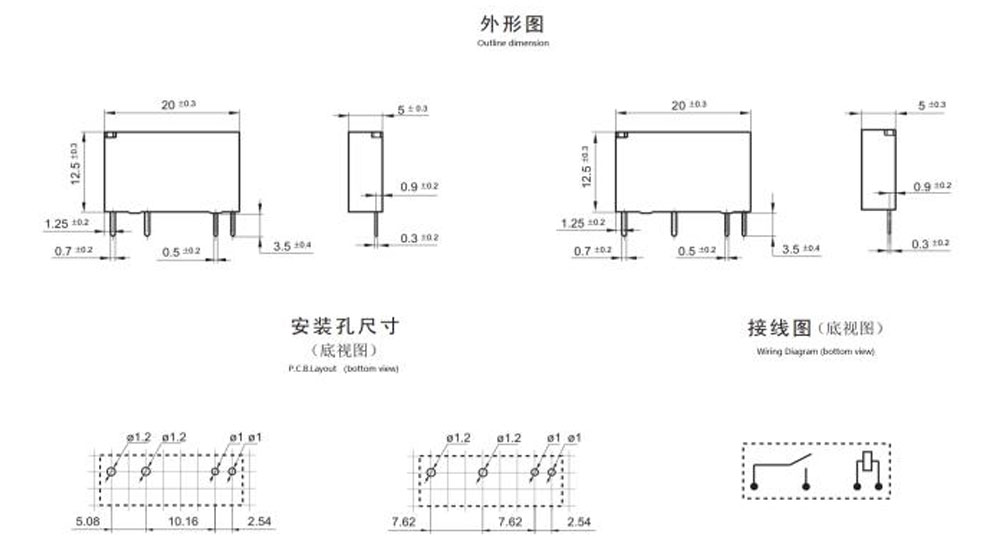

Okvirna dimenzija, Dijagram ožičenja, izgled PCB (Jedinica:mm)

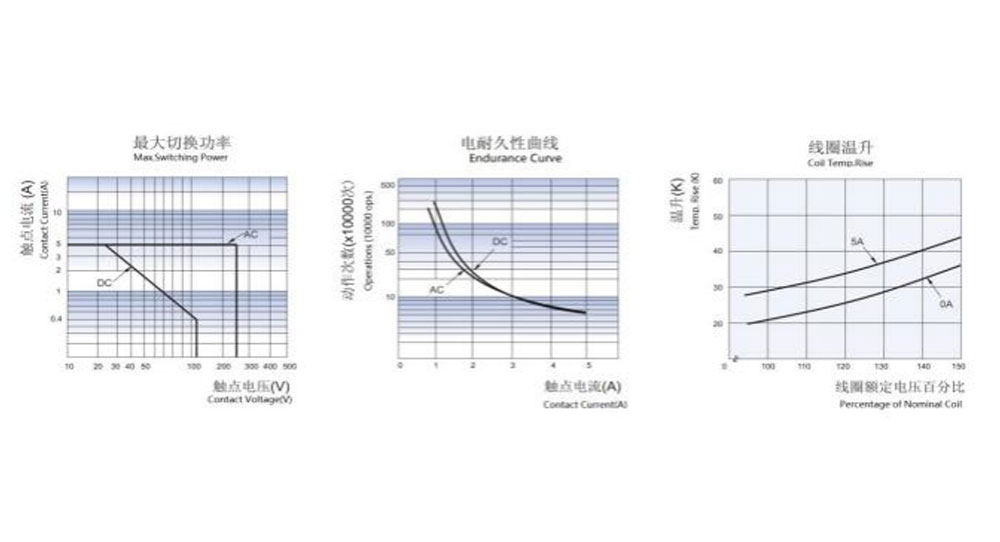

Karakteristične krivulje
Informacije o naručivanju
CY49F - 12VDC - S - Y - B - B - S- XX
1 2 3 4 5 6 7 8
1：Tip：CY49F
2: Nazivni napon: 5,6,9,12,18,24VDC
3: Razmak kontaktnog pina： F：5,08 mm S: 7,62 mm
4: Vrsta kontakta：Y： Jednostruki kontakt， E： Dvostruki kontakt
5: Kategorija zaštite : B označava kopču pojasa. Ništa: Ne imam
6: Boja kućišta: H-Crna; B-Bijela
7: Zaštitna konstrukcija: otporna na S-Flux,
SH-zatvoreni tip može se prati
8: Posebni parametar: Ništa-standardni tip
Slovo ili broj - Poseban zahtjev
Releji otporni na protok ne mogu se koristiti u okruženju sa zagađivačima kao što su H2S, SO2, NO2, prašina, itd.
Čišćenje vodom ili površinska obrada se ne preporučuje nakon što su releji otporni na protok sastavljeni na PCB.
Izjava o odricanju od odgovornosti: Specifikacija je samo za referencu. Specifikacije su podložne promjenama bez prethodne najave.
Nismo mogli procijeniti sve performanse i sve parametre za svaku moguću primjenu. Prema tome, korisnici bi trebali biti u pravom položaju za odabir
Prikladan proizvod za vlastitu primjenu. Za zapečaćene releje, nakon instalacije i čišćenja, otvorite otvor za ventilaciju u kućištu prije upotrebe. Ako ima bilo kakvog upita, molimo kontaktirajte Chengyuan za tehničke usluge. Međutim, odgovornost je korisnika da odredi koji proizvod treba koristiti.
