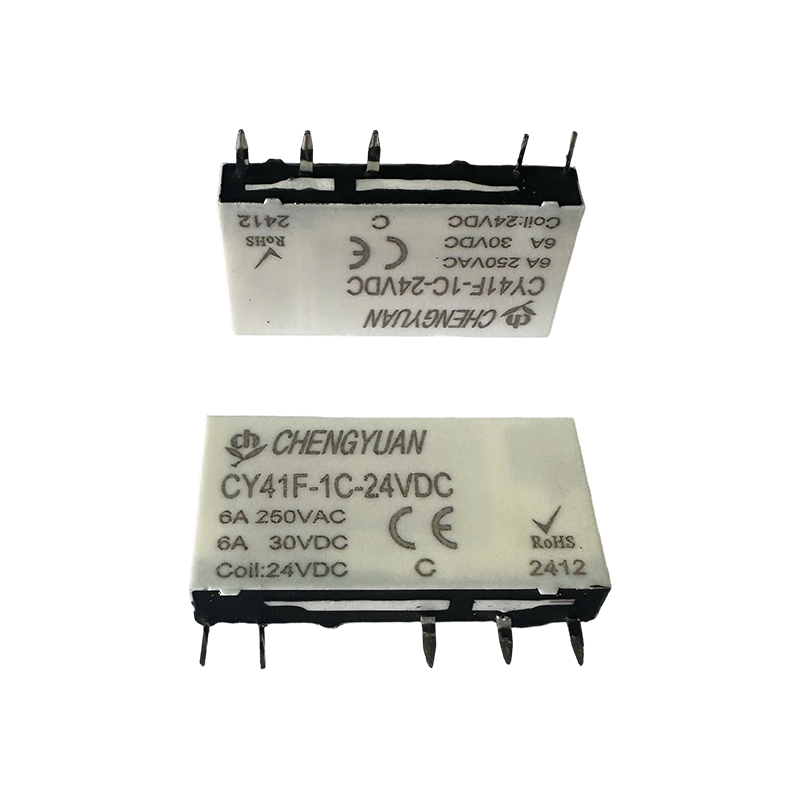

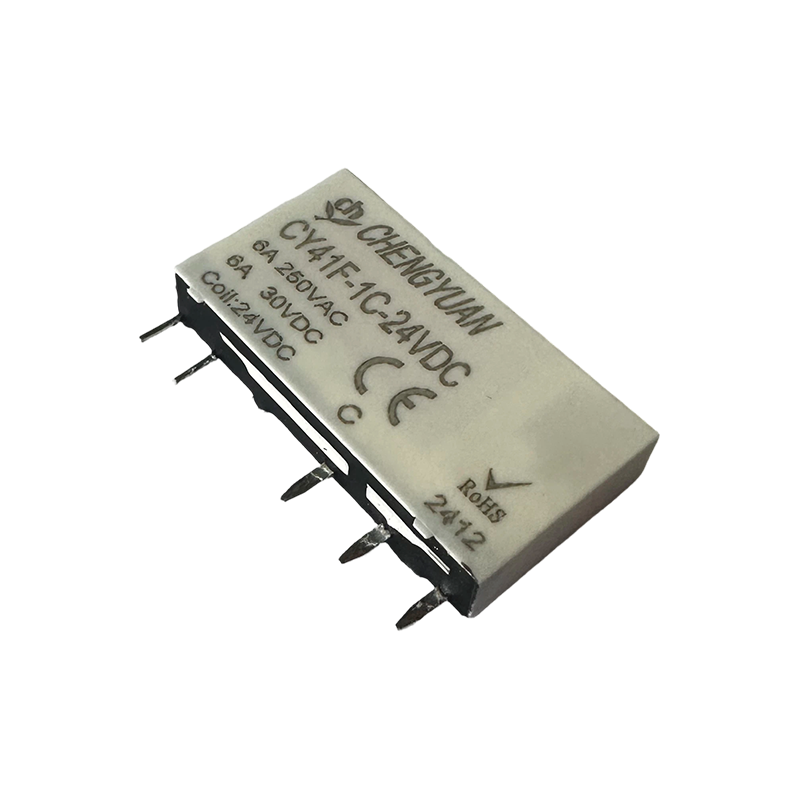

Značajke:
● Ultratanak (samo 5 mm širok)
● 6A kapacitet prebacivanja kontakata
● Dielektrični napon između svitka i kontakata: 4kV
● Otpor prenapona između zavojnice i kontakata: 6kV
● Zadovoljava zahtjeve VDE0700/0631 pojačane izolacije
● Visoka osjetljivost, potrošnja energije približno 0,17 W
Primjenjivi scenariji:
● Kućanski uređaji: kontrola snage za male uređaje velike snage kao što su električni grijači i indukcijska kuhala
● Industrijska kontrola: oprema za automatizaciju, mali PLC-ovi, upravljački krugovi motora
● Pametna oprema za napajanje: pametne razvodne kutije, pomoćna kontrola gomila za punjenje
● Sigurnosna oprema: nadzor napajanja, preklapanje krugova sustava kontrole pristupa
Parametri kontakta
| Konfiguracija kontakta | 1H, 1Z |
| Kontaktni otpor (1) | Pozlaćeni kontakti: ≤ 30mΩ (1A 6VDC); Nepozlaćeni kontakti: ≤ 100mΩ (1A 6VDC) |
| Kontaktni materijal | AgSnO₂, AgNi |
| Opterećenje kontakta (otporno) | 6A 250VAC / 30VDC |
| Maksimalni sklopni napon | 400VAC / 300VDC |
| Maksimalna sklopna struja | 6A |
| Maksimalna sklopna snaga | 1500VA / 180W |
| Minimalno opterećenje (2) | Nepozlaćeni: 5VDC 100mA; Pozlaćeno: 5VDC 10mA |
| Mehanička izdržljivost (3) | 1×10⁷ ciklusa |
| Električna izdržljivost | H tip: 6×10⁴ ciklusa (AgNi, 6A 250VAC/30VDC, otporno opterećenje, 85℃, 1s uključeno 9s isključeno)Z tip: 3×10⁴ ciklusa (NO, AgNi, 6A 250VAC/30VDC, otporno opterećenje, 85℃, 1s uključeno 9s isključeno); 1×10⁴ ciklusa (NC, AgNi, 6A 250VAC/30VDC, otporno opterećenje, 85℃, 1s uključeno 9s isključeno) |
Bilješke:
(1) Sve gore navedene vrijednosti su početne vrijednosti.
(2) Gornje minimalno opterećenje je referentna vrijednost, primjenjiva na normalnu temperaturu, vlažnost i tlačna okruženja s iglama okrenutim prema gore. Ova referentna vrijednost može se mijenjati ovisno o učestalosti uključivanja, uvjetima okoline, očekivanom životnom vijeku i smjeru instalacije. Stoga prije uporabe provedite potvrdne testove sa stvarnim opterećenjima, a preporučuje se izbjegavati upotrebu ispod nula stupnjeva Celzijusa.
(3) Ispitivanje bez opterećenja, nema mehaničkih oštećenja nakon ispitivanja.
Parametri zavojnice
| Nazivna snaga zavojnice | 5VDC ~ 24VDC: Približno 170mW |
| 48VDC, 60VDC: Približno 210mW |
Napomena:
(1) Za opterećenja bez navedene temperature u tablici, temperatura okoline je sobna temperatura.
Parametri izvedbe
| Parametar | Specifikacija |
| Otpor izolacije | 1000 MΩ (500 VDC) |
| Dielektrični otporni napon | Između svitka i kontakata | 4000 VAC 1 min |
| Između otvorenih kontakata | 1000VAC za 1min |
| Vrijeme rada (na nazivnom naponu) | ≤ 8ms |
| Vrijeme otpuštanja (pri nazivnom naponu) | ≤ 4ms |
| Šok * (1) | Stabilnost | 49 m/s² |
| Snaga | 980 m/s² |
| Vibracija * (1) | 10Hz ~ 55Hz, dvostruka amplituda od 1 mm |
| Vlažnost | 5% ~ 85% RH |
| Raspon temperature | -40 ℃ ~ 85 ℃ |
| Tip terminala | PCB vrsta |
| Težina | Otprilike 5g |
| Vrsta pakiranja | Tip s plastičnom zatvornicom, tip otporan na lemljenje |
| Nazivni napon (VDC) | Radni napon (VDC) (1) | Napon otpuštanja (VDC) (1) | Maksimalni napon (VDC) (2) | Otpor zavojnice |
| 5 | ≤ 3,75 | ≥ 0,25 | 7.5 | 147×(1±10%)Ω |
| 6 | ≤ 4,50 | ≥ 0,30 | 9.0 | 212×(1±10%)Ω |
| 9 | ≤ 6,75 | ≥ 0,45 | 13.5 | 476×(1±10%)Ω |
| 12 | ≤ 9,00 | ≥ 0,60 | 18 | 848×(1±10%)Ω |
| 18 | ≤ 13,5 | ≥ 0,90 | 27 | 1906×(1±15%)Ω |
| 24 | ≤ 18,0 | ≥ 1,20 | 36 | 3390×(1±15%)Ω |
| 48 (3) | ≤ 36,0 | ≥ 2,40 | 72 | 10600×(1±15%)Ω |
| 60 (3) | ≤ 45,0 | ≥ 3,00 | 90 | 16600×(1±15%)Ω |
