Vodič za kontaktore za peći: napon svitka, nazivne vrijednosti kontakata, ispitivanje i zamjena

Poziv bez grijanja u najhladnije jutro u godini obično završava na istoj komponenti. Termostat se javlja, upravljačka ploča šalje 24 VAC, transformator se isključuje, a grijaći elementi su još uvijek hladni. Kontaktor peći je dio koji je prestao raditi svoj posao.

Kontaktor peći je sklopka s električnim pogonom za teške uvjete rada. Niskonaponska zavojnica, gotovo uvijek 24 VAC u stambenoj opremi, uvlači kontakte mrežnog napona koji prenose punu struju grijaćih elemenata ili motora puhala. Tri broja definiraju točan dio: napon zavojnice, nazivna struja kontakta pri primijenjenom naponu i konfiguracija polova. Uskladite sva tri i kontaktor će raditi godinama u sezoni grijanja. Ako propustite jedan, rezultat su zavareni kontakti, zavojnica koja klepeta ili isti poziv bez grijanja sljedeće zime.

Što kontaktor peći radi u strujnom krugu

Kontaktor postoji kako bi držao niskonaponske upravljačke žice dalje od mrežnog napona. Termostati i upravljačke ploče rade na 24 VAC, što je sigurno provući kroz tanki kabel termostata. Grijaći elementi, motori puhala i kompresori rade na 120, 208, 240 ili 277 VAC i mogu trošiti desetke ampera. Kontaktor se nalazi na toj granici. Njegova zavojnica je ožičena u upravljačkom krugu, njegovi kontakti su ožičeni u strujnom krugu, a njih dvoje se nikad ne dodiruju električni.

Gdje dio živi ovisi o opremi:

• Električne peći i uređaji za rukovanje zrakom: kontaktor mijenja banke grijaćih elemenata, često radeći zajedno s sekvencerima koji aktiviraju elemente tijekom nekoliko sekundi.
• Plinske peći: kontaktor ili relej ventilatora prebacuje motor puhala na mrežni napon nakon što ploča odluči da je izmjenjivač topline dovoljno topao.
• Pakirane jedinice i vanjski dijelovi: kontaktor zajedno uključuje kompresor i ventilator kondenzatora, zbog čega se njegova vrijednost navodi u amperima zaključanog rotora kao iu amperima rada.

Vrijedno je odvojiti kontaktor od malih releja na upravljačkoj ploči peći. Releji na ploči uključuju plinski ventil, induktor ili ovlaživač zraka i upravljaju s jednim ili dva ampera. Kontaktor podnosi velika opterećenja, a ta razlika u radnoj snazi ​​utječe na svaku ocjenu otisnutu na njegovoj naljepnici.

Brojevi koji su važni prije nego što navedete ili zamijenite

Napon zavojnice je na prvom mjestu. Zavojnica od 24 VAC neće se pouzdano uključiti u krug od 120 VAC, a zavojnica od 240 VAC u krugu od 24 VAC jednostavno se neće pomaknuti. Većina transformatora za kućne peći ima 24 VAC i nazivnu snagu od oko 40 VA, dovoljno za svitak kontaktora plus plinski ventil i ploču. Zavojnice toleriraju određeno popuštanje, ali kada je transformator slab ili je kabel termostata premalen, kontaktor klepeta umjesto da se čisto zatvori, a klepetanje sagorijeva zavojnicu brže od bilo čega drugog.

Ocjena kontakta je na drugom mjestu i sastoji se od dva dijela. Oznaka otpora, često 25, 30 ili 40 A pri 240 do 277 VAC, pokriva skupine grijaćih elemenata. Oznaka motora navedena je kao jačina struje punog opterećenja i jačina struje zaključanog rotora, a to je brojka koja je važna kada kompresor sjedi na kontaktima. Otporni kontaktor od 40 A nije automatski kontaktor kompresora od 40 A.

Zatim dolaze mehanički detalji:

• Konfiguracija polova: jednopolni za jednu nogu, dvopolni za 240 VAC jednofazni, tropolni za trofazni.
• Vrsta terminala: vijčani terminali, brzi spojevi od četvrt inča ili ušice.
• Otisak za montažu, stil nosača i položaj terminala zavojnice.

Kada je opterećenje malo, neka oprema koristi relej snage zalemljen na upravljačku ploču umjesto zasebnog kontaktora ploče. Dio kao što je CYF3 SPST PCB relej, nazivnog 16 A pri 250 VAC, pokriva ugrađeno preklapanje gdje bi puni kontaktor bio predimenzioniran.

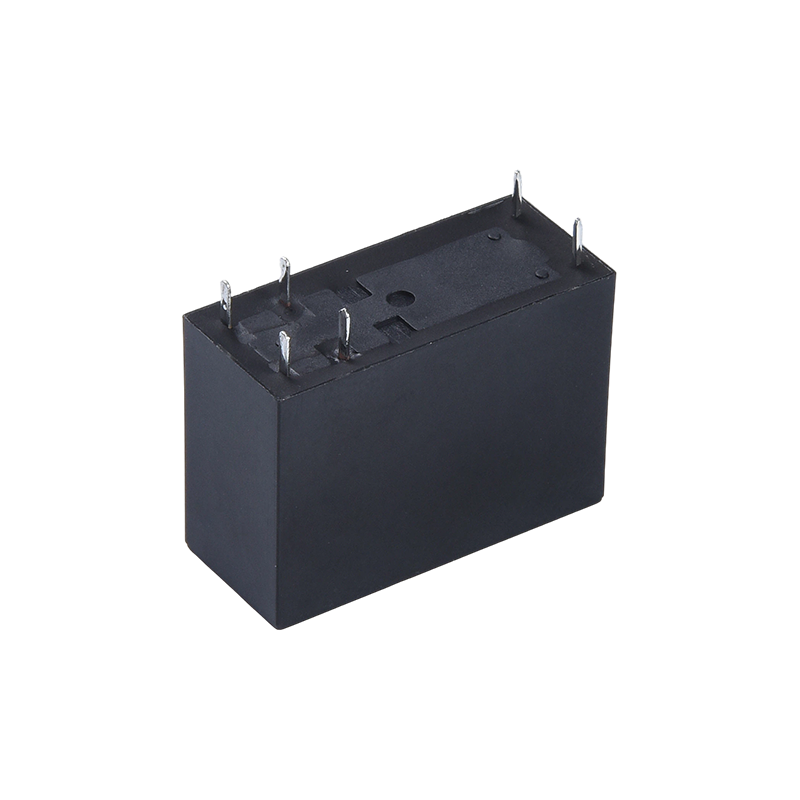

CYF3 PCB relej za Onboard Switching Kompaktni PCB relej od 16 A 250 VAC za prebacivanje na kontrolnoj ploči gdje bi zasebni sklopnik ploče bio predimenzioniran; visoka izolacija kontakta svitka podržava kompaktnu opremu. Pogledajte proizvod →

Simptomi koji vam govore da kontaktor ne radi

Kontaktor rijetko otkaže bez upozorenja. Uzorak neuspjeha obično ukazuje na točan dio koji je odustao.

• Nema topline dok puhalo radi: zavojnica je otvorena ili joj ploča ne isporučuje 24 VAC. Prije odlaganja dijela provjerite napon na zavojnici.
• Brbljanje ili zujanje: zavojnica ne prima dovoljno napona da zadrži armaturu, često slab transformator ili korodirani spoj.
• Toplina koja se neće isključiti: kontakti su zavareni i zatvoreni. Prekidač gornje granice jedina je stvar koja zaustavlja elemente i ona će se više puta aktivirati dok se kontaktor ne zamijeni.
• Miris spaljenog ili promjena boje zavojnice: izolacija zavojnice nije uspjela, obično nakon dugog razdoblja klepetanja ili kratkog spoja u upravljačkom krugu.
• Rupičasti ili pocrnjeli kontakti: kontaktor se i dalje zatvara, ali otpor na zatvorenim kontaktima se popeo, na stezaljkama se stvara toplina, a posao se pretvara u popravak ožičenja umjesto zamjene dijelova.

Test pada napona pod naponom hvata taj posljednji slučaj prije nego što postane skup. S kontaktorom zatvorenim i opterećenjem u pogonu, izmjerite linijske stezaljke svakog pola. Zdrav skup kontakata ispušta samo djelić volta. Nakon što se očitanje popne preko otprilike pola volta pri nazivnoj struji, piting je uvelike u tijeku i dio pripada sljedećem posjetu servisu, a ne sljedećem kvaru.

Testiranje kontaktora peći u šest koraka

Testiranje multimetrom traje oko petnaest minuta.

1. Isključite struju na rastavljaču peći i na prekidaču, zatim provjerite mjeračem na stezaljkama linije.
2. Fotografirajte raspored terminala prije uklanjanja bilo koje žice.
3. Odvojite vodove zavojnice i izmjerite otpor zavojnice. Usporedite s vrijednošću na natpisnoj pločici ili poznatom ispravnom jedinicom. Otvoreno očitavanje znači kvar zavojnice.
4. Primijenite 24 VAC iz poznatog dobrog transformatora izravno na zavojnicu. Čvrst jedan klik znači da magnetski krug radi. Zujanje ili tišina ukazuju na zavojnicu ili mehanički kvar.
5. Dok je zavojnica bez napona, provjerite kontinuitet na svakom polu. Trebalo bi glasiti otvoreno. Uključite zavojnicu i potvrdite da je svaki pol zatvoren.
6. Ponovno spojite sve, vratite napajanje i izmjerite pad napona na zatvorenim kontaktima pod opterećenjem. Ovaj korak je onaj koji se najčešće preskače i on je onaj koji predviđa ponovni poziv.

Odabir zamjene bez degradacije strujnog kruga

Najsigurnija zamjena odgovara izvorniku po naponu zavojnice, nazivnom kontaktu pri primijenjenom naponu, broju polova i montaži. Najčešća pogreška je ugradnja dijela jer se nosač i stezaljke poklapaju dok je kontaktna vrijednost niža od originalne. Kontaktor od 30 A umjesto dijela od 40 A radit će po blagom danu i zavariti svoje kontakte prvog hladnog jutra kada se svaka grupa elemenata napaja odjednom.

Dvije navike sprječavaju povratne pozive:

• Provjerite stvarno opterećenje, a ne samo staru naljepnicu. Ako su motor puhala ili kompresor zamijenjeni drugim modelom, amperi punog opterećenja su se možda promijenili.
• Provjerite napon svitka na stezaljkama dok termostat poziva. Očitavanje znatno ispod 24 VAC znači da kontaktor nije temeljni uzrok, a transformator ili kontrolno ožičenje treba prvo obratiti pozornost.

Prebacivanje velike struje u krugovima grijanja i kompresora često se svodi na robusni jednopolni relej snage s velikim razmakom između kontakata i zavojnicom koja čvrsto drži niski napon. Dio kao što je SPST relej velike struje CYT90, nazivnog 30 A do 40 A, napravljen je za točno ovu klasu opterećenja.

CYT90 relej velike struje za teške sklopke Kompaktni relej snage 30A/40A s kontaktima od srebrne legure, višestrukim mogućnostima ugradnje i prespajanjem velike struje za uređaje, grijače i industrijsku upravljačku opremu. Pogledajte proizvod →

Gdje završava relej i počinje kontaktor

Granica između to dvoje stvar je dužnosti i konstrukcije, a ne čvrste tehničke granice. Kontaktori su napravljeni za prebacivanje određene namjene sa širim razmacima između kontakata, težim oprugama i stezaljkama koje prihvaćaju linijsku žicu. Princip ispod je isti kao i svaki drugi elektromagnetski relej opće namjene : zavojnica stvara magnetsko polje koje vuče armaturu i pomiče kontakte. Ono što se mijenja je struja, kontaktni materijal i mehanička čvrstoća pokretnih dijelova.

Graditelji panela obično dijele posao na dvije razine. Prebacivanje snage događa se na kontaktoru ili releju velike struje. Izolacija i umetanje odvijaju se na modulima montiranim na tračnice, gdje se dio kao što je MCYF3 14F relejni modul tračnice s kontaktima od 16 A uklapa u upravljački ormarić peći ili veću grijaću ploču.

MCYF3 14F šinski relejni modul za graditelje ploča 14F relejni modul montiran na tračnicu s kontaktima od 16 A i do 32 kanala, prikladan za centralizirano upravljanje i umetanje u peć ili ploče za grijanje. Pogledajte proizvod →

Pitanja koja vrijedi postaviti kada kupujete na veliko

Za proizvođače originalne opreme i proizvođače ploča, kontaktor ili relej je mala stavka s velikim učinkom na cijenu jamstva. Prije slanja narudžbe vrijedi potvrditi tri točke.

• Kontaktni materijal i vijek trajanja: srebro-kositar oksid i srebro-kadmij oksid ponašaju se različito pod otpornim i induktivnim opterećenjima. Pitajte koji se materijal koristi i koji je broj ciklusa ispitan pri nazivnoj struji.
• Konzistentnost zavojnice: varijacije napona preuzimanja i ispadanja od serije do serije pokazuju se kao tresenje u polju. Pitajte kako se zavojnice testiraju prije sastavljanja.
• Sljedivost proizvodnje: šifre datuma, ulazne provjere materijala i ispitivanje otpornosti kontakta na kraju linije.

Pozadina dobavljača važna je jednako kao i podatkovna tablica. Ningbo Chengyuan Chuangke Electronics Co., Ltd., koja posluje putem cyrelays.com, proizvodi releje i elektroničke komponente u Ningbou od 1996. godine i sebe opisuje kao proizvođača koji kombinira razvoj, proizvodnju i prodaju, s patentima koji pokrivaju strukture s magnetskim zasunom i uskočnim pristajanjem. Više detalja dostupno je na o stranici .

Kontaktor peći je jednostavan dio s tri kritična broja. Napon zavojnice, nazivni kontakt pri primijenjenom naponu i konfiguracija polova odlučuju hoće li preživjeti sezonu grijanja ili otkazati u najhladnije jutro jedne. Ispravite ih, provjerite stvarno opterećenje umjesto stare oznake i kontaktor prestaje biti servis koji se ponavlja.
