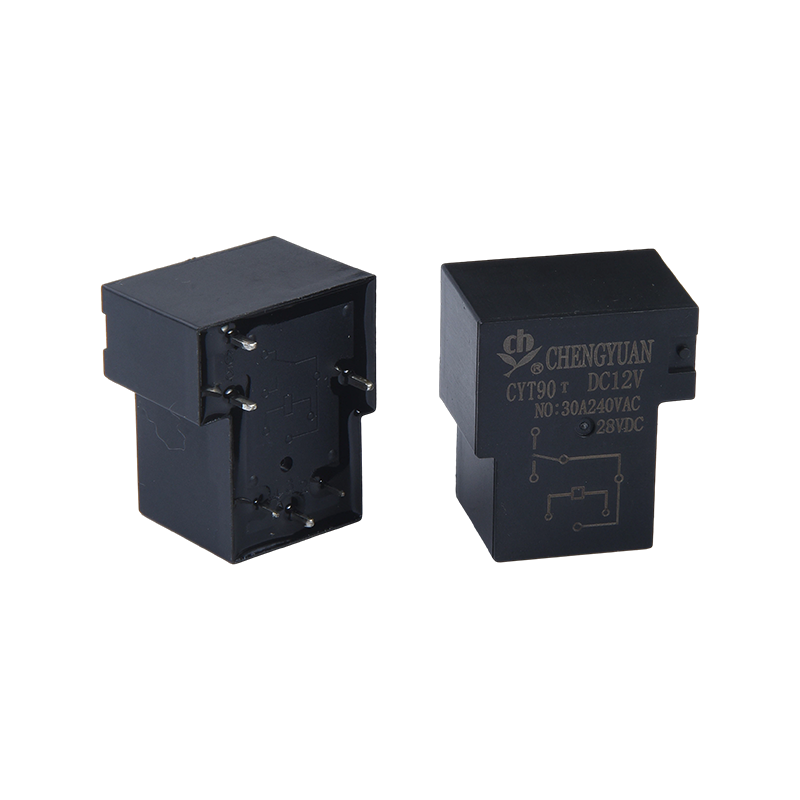

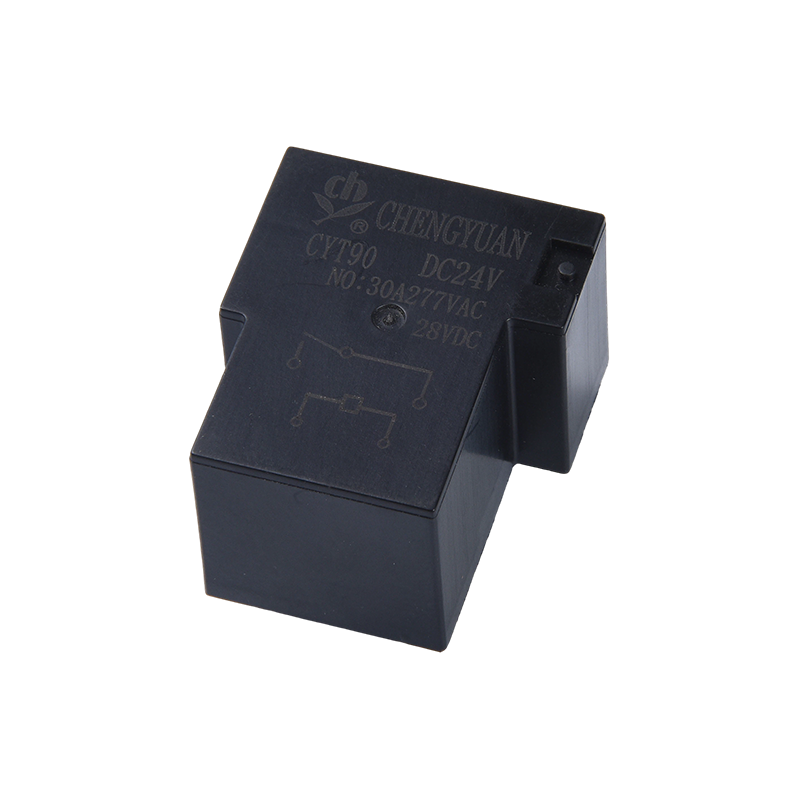

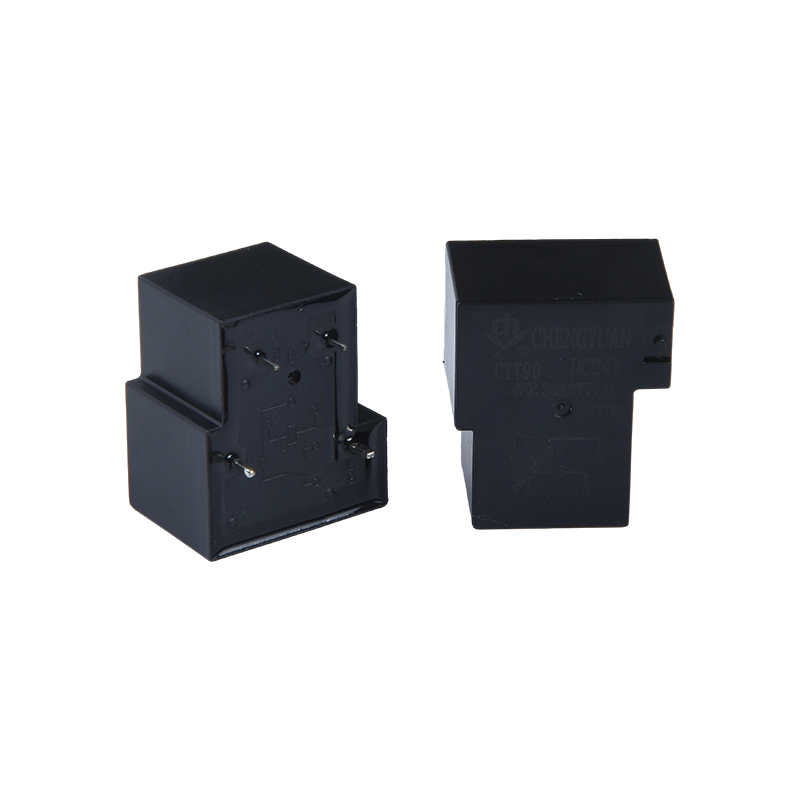

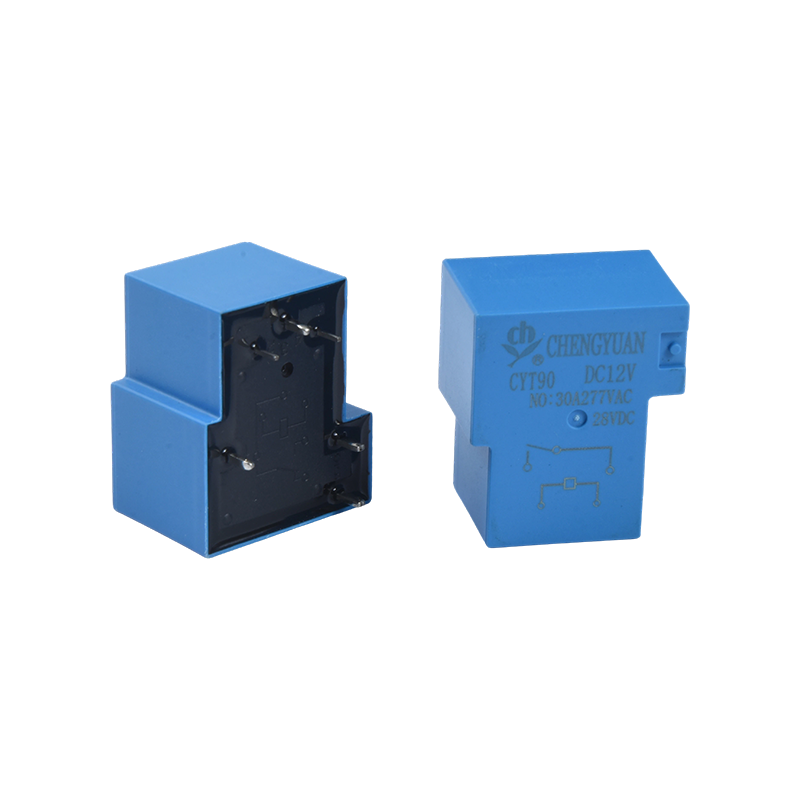

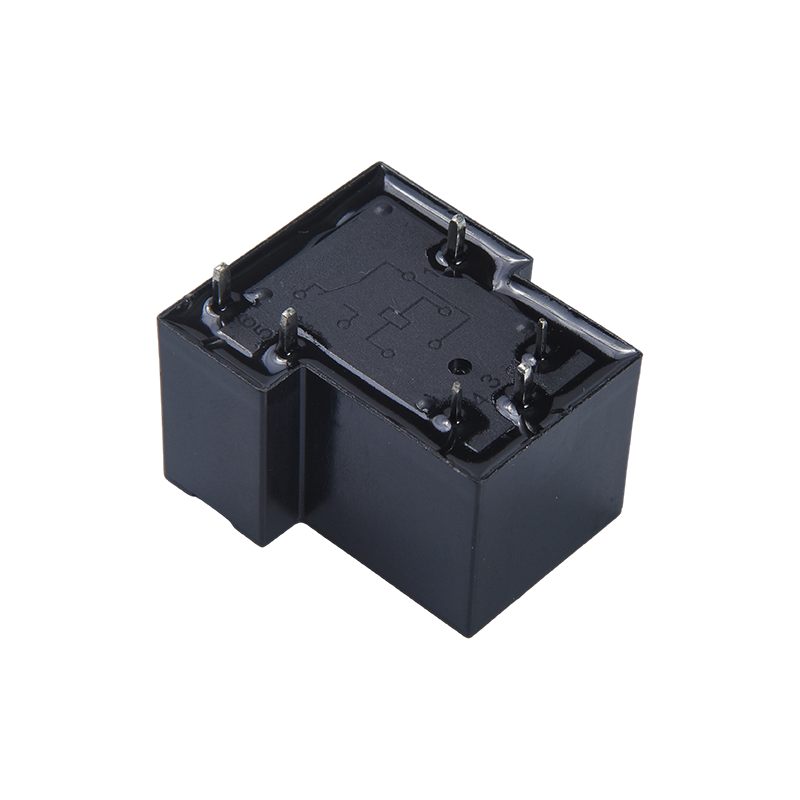

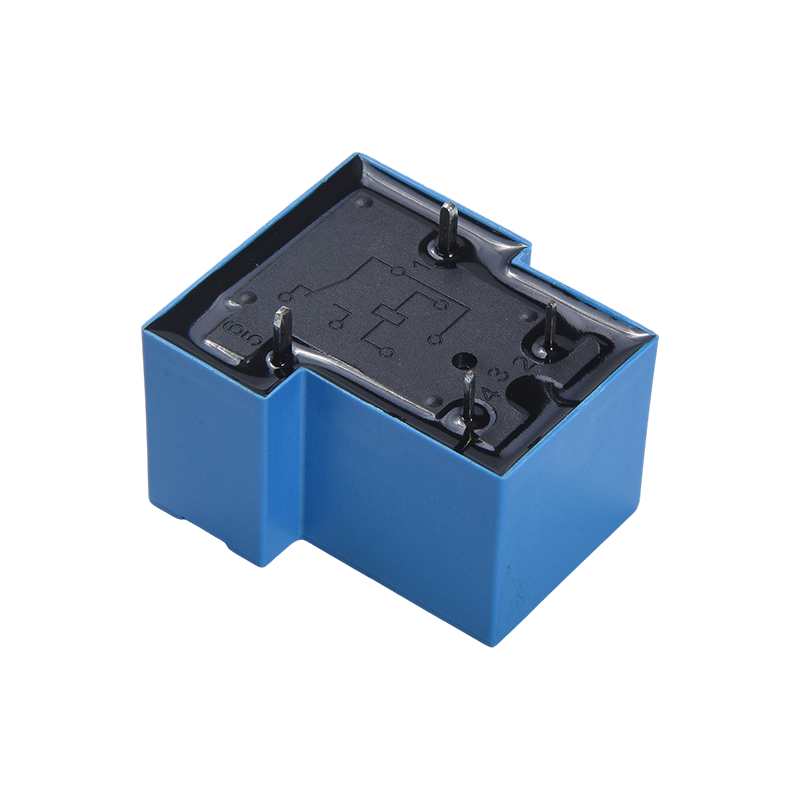

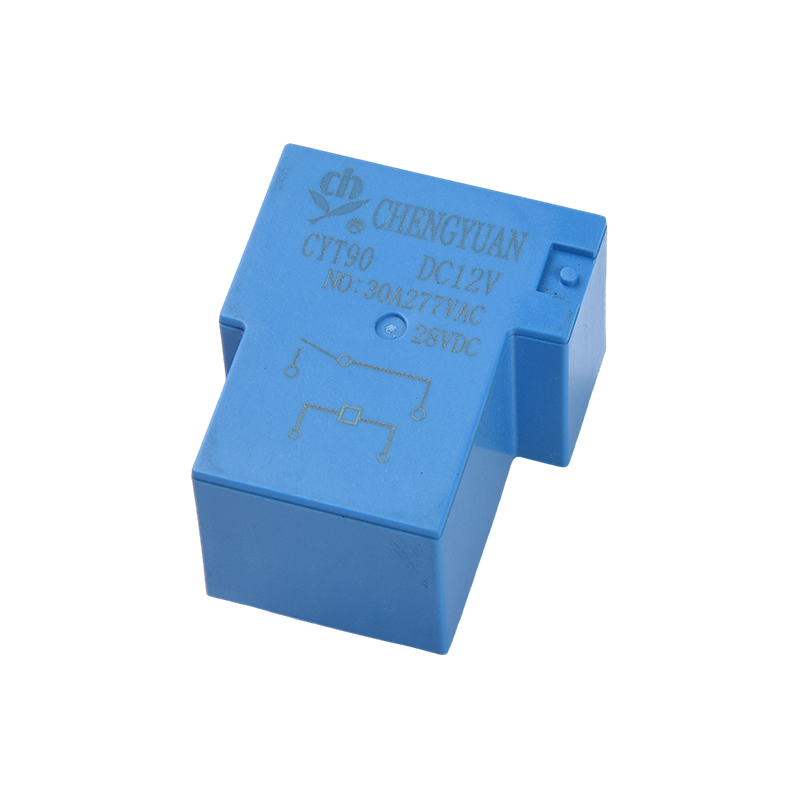

I. Značajke:
1. Višestruke mogućnosti montaže: Pruža različite mogućnosti montaže koje odgovaraju različitim scenarijima instalacije opreme, poboljšavajući pogodnost instalacije;
2. Kompaktan dizajn: Kao mali relej velike snage, njegova kompaktna veličina štedi unutarnji prostor za ugradnju;
3. SPDT struktura: koristi jednopolnu dvostruku strukturu, pružajući jasnu logiku prebacivanja i prilagodbu različitim potrebama sklopnih krugova velike snage.
II. Osnovne funkcije i primjenjivi scenariji:
1. Osnovne funkcije: Omogućuje kontrolu prebacivanja velike struje, pretvorbu signala i funkcije prebacivanja opterećenja, osiguravajući stabilan rad sklopova opreme velike snage;
2. Kućanski uređaji: Prikladni za klima uređaje, indukcijska kuhala, hladnjake, kuhala za rižu i druge kućanske uređaje, omogućujući kontrolu prebacivanja opterećenja velike snage;
3. Industrijska kontrola: Prikladno za grijače, ventilacijske uređaje i drugu opremu u industrijskoj automatizaciji, zadovoljava potrebe upravljanja visokom strujom u industrijskim scenarijima;
4. Pametni dom i nove tehnologije: Primjenjivo na sigurnosnu opremu, sustave rasvjete, novu energetsku opremu i Internet stvari, podržavajući pretvorbu signala i prebacivanje opterećenja.
IV. Ključne prednosti:
1. Rukovanje velikom snagom: Dizajn visoke kontaktne snage pouzdano se nosi sa scenarijima visoke struje od 20A/30A, nudeći snažnu prilagodljivost.
2. Fleksibilna instalacija: Dostupno je više opcija montaže, kompatibilnih s različitim zahtjevima za instalaciju opreme.
3. Široki raspon primjena: Pokriva višestruka polja, uključujući kućanske aparate, industrijsku kontrolu, pametne domove i novu energiju, nudeći veliku svestranost.
4. Kompaktna veličina i velika snaga: postiže visoku izlaznu snagu u kompaktnoj veličini, ispunjavajući dvostruke zahtjeve minijaturizacije opreme i kontrole velike snage.
Kontaktni podaci
| Vrsta | CYT90 |
| Kontaktni materijal | Legura srebra |
| Kontaktni otpor | 100 mΩ Maks. (pri 1 A 6 VDC) |
| Nazivno opterećenje (rezistivno opterećenje) | 20A/30A 250VAC |
| Maks. sklopna struja | 20A/30A |
| Maks. sklopni napon | 250VAC |
| Maks. sklopna snaga | 5000VA/7500VA |
| Min. prebacivanje opterećenja | 6V 1A |
| Karakteristike |
| Vrijeme rada (pri nazivnom naponu svitka) | 15ms maks. (Bez diode) |
| Vrijeme oslobađanja | 10ms Maks. ( Bez diode) |
| Otpor izolacije | Min 1000 MΩ (pri 500 VDC) |
| Dielektrična čvrstoća | Između otvorenih kontakata: 1500VAC, 50/60Hz za 1min |
| Između zavojnice i kontakta: 2500VAC, 50/60Hz za 1min |
| Otpornost na vibracije | Destruktivno | 10-55Hz, pri dvostrukoj amplitudi od 1,5 mm |
| Funkcionalan | 10-55Hz, pri dvostrukoj amplitudi od 1,5 mm |
| Otpornost na udarce | Funkcionalan | 10G min |
| Destruktivno | 100G min |
| Izdržljivost | Mehanička izdržljivost （10800ops./h) | 10000000 operacija (na sobnoj temperaturi) |
| Električna izdržljivost (360ops./h) | 100000 operacija (na sobnoj temperaturi) |
| Ambijentalna temperatura | -40 ℃ ~ 85 ℃ (bez kondenzacije) |
| Težina | Približno 24g |
| Podaci zavojnice (na 20℃) |
| Nominalnini napona (VDC) | Nominalnini operativni trenutni ±10% (mA) | Otpor zavojnice ±10% (Ω) | Nominalnini operating snaga | Radni napon (maks.) | Napon otpuštanja (Min.) | Maks. dopušteni napon |
| 5 | 180 | 27 | Približno 0,9 W | 75 % nominalnog napona | 5 % nominalnog napona | 130% nominalnog napona |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Gore prikazani podaci su početne vrijednosti. Nemojte primjenjivati maksimalni dopušteni napon na zavojnicu dulje od 10 minuta kako biste izbjegli pregrijavanje zavojnice.

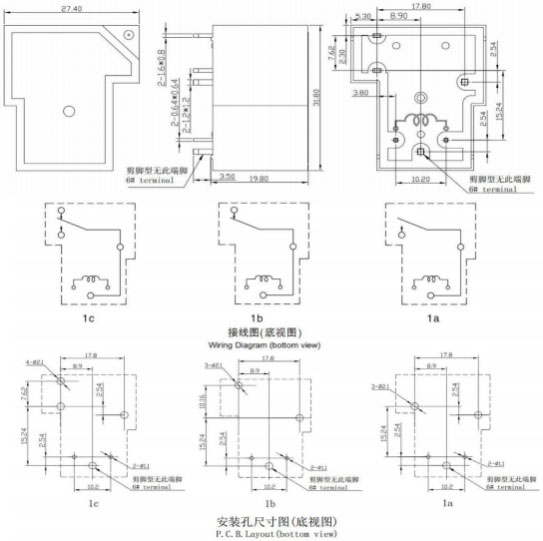

Okvirna dimenzija, Dijagram ožičenja, izgled PCB (Jedinica:mm)

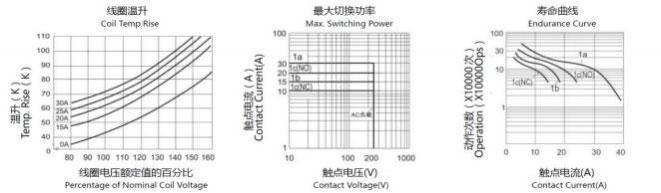

Karakteristične krivulje
Informacije o naručivanju
CYT90 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1： Tip： CYT90
2: Broj polova: 1-1 pol
3: Dogovor o kontaktu: A obrazac A ; B Obrazac B ; C obrazac C
4: Nazivni napon: 5,6,9,12,15,18,24,48VDC
5: Boja kućišta: H-Crna; L-plava
6: Pwor svitka: D-0,9W
7: Zaštitna konstrukcija: otporna na S-Flux,
SH-zatvoreni tip periv
8: Posebni parametar: Nulti standardni tip
Slovo ili broj - Poseban zahtjev
Releji otporni na protok ne mogu se koristiti u okruženju sa zagađivačima kao što su H2S, SO2, NO2, prašina, itd.
Čišćenje vodom ili površinska obrada se ne preporučuju nakon što su releji otporni na protok spojeni na PCB.
Odricanje od odgovornosti: Specifikacija je samo za referencu. Specifikacije su podložne promjenama bez prethodne najave.
Nismo mogli procijeniti sve performanse i sve parametre za svaku moguću primjenu. Stoga bi korisnici trebali biti u pravoj poziciji pri odabiru
Prikladan proizvod za vlastitu primjenu. Za zabrtvljene releje, nakon postavljanja i čišćenja, otvorite ventilacijski otvor u kućištu prije uporabe. Ako imate bilo kakvih pitanja, molimo kontaktirajte Chengyuan za tehničke usluge. Međutim, odgovornost je korisnika da odredi koji proizvod treba koristiti.
