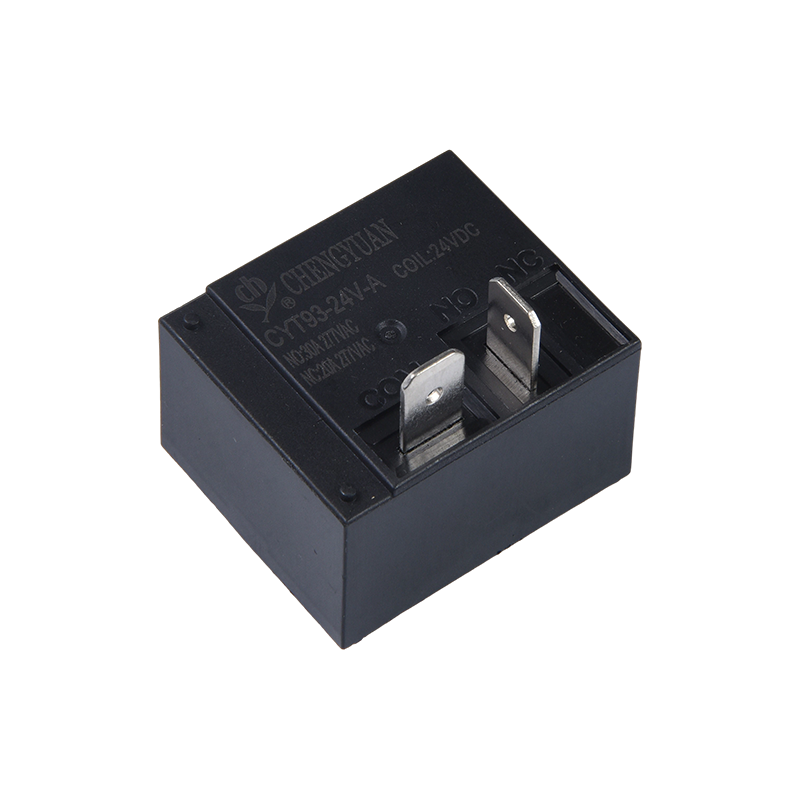

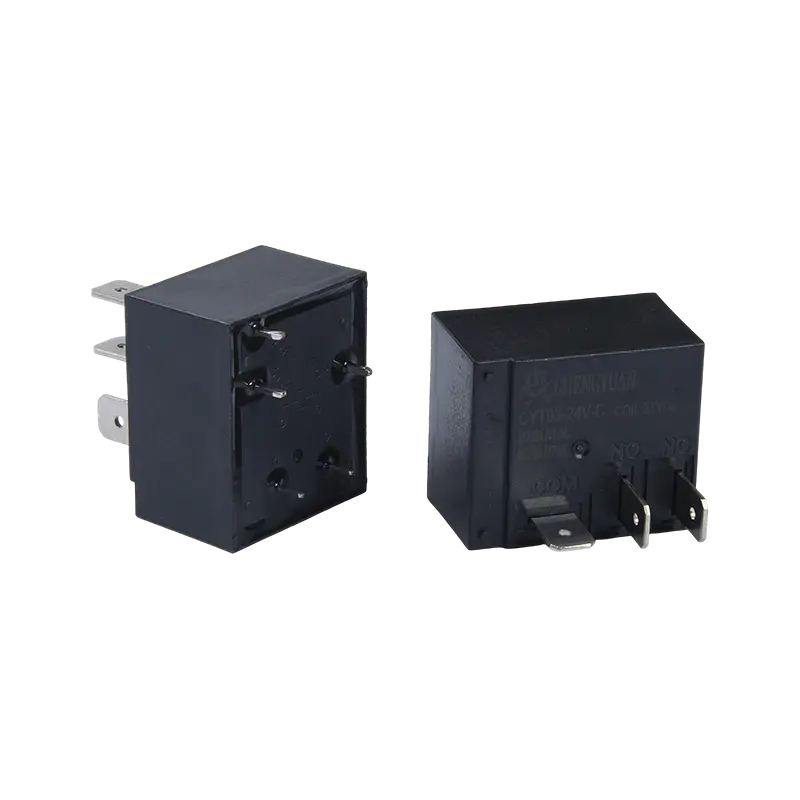

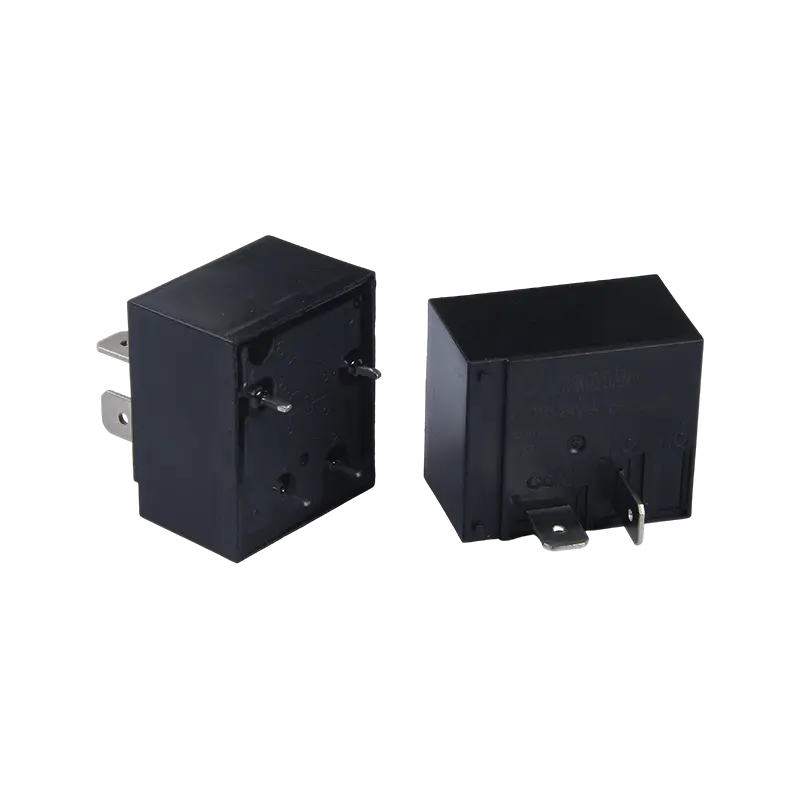

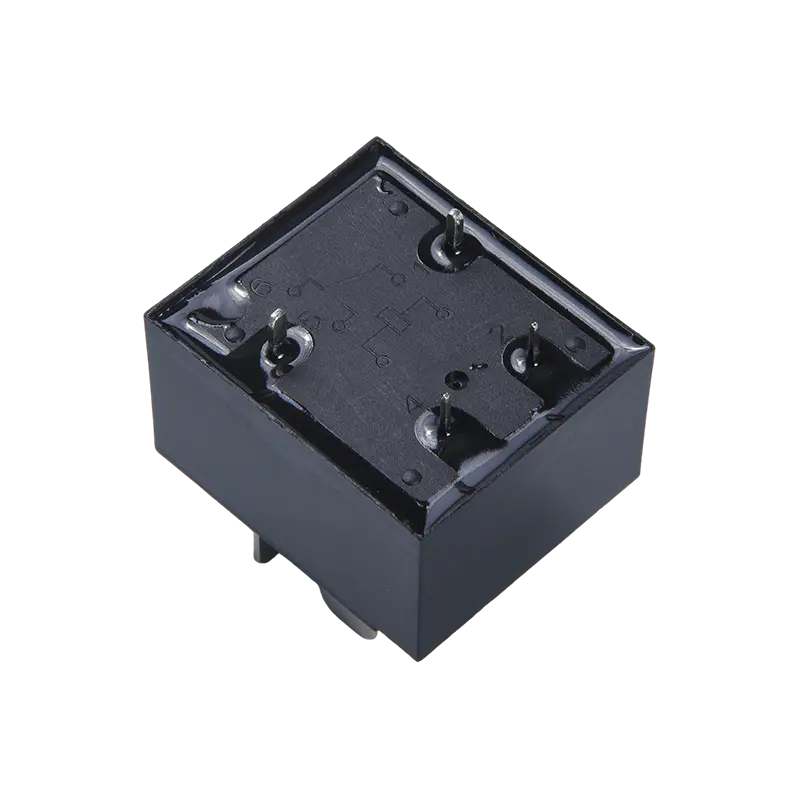

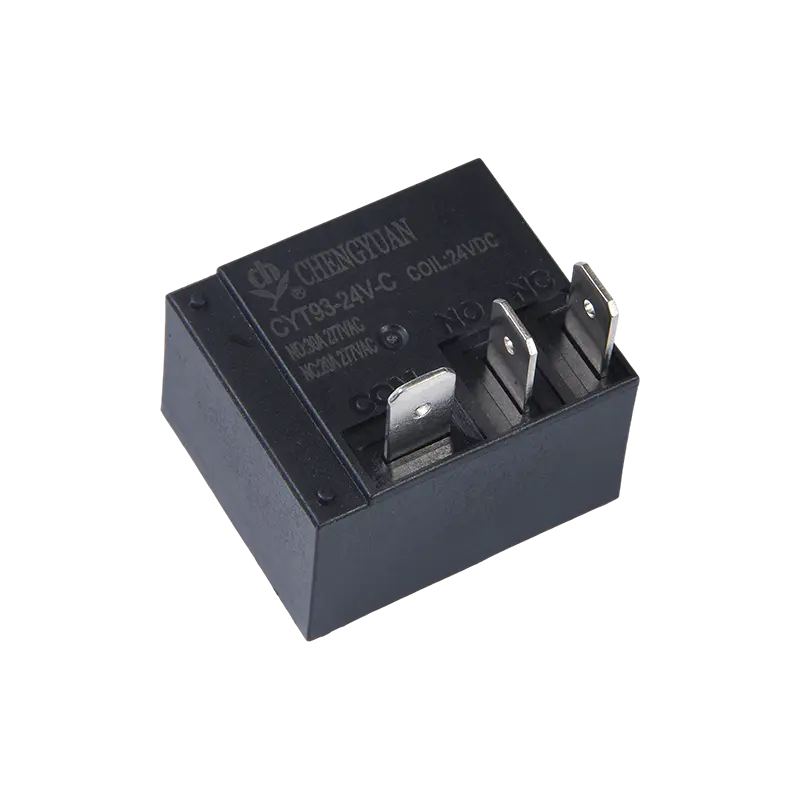

Značajke proizvoda:
• Preklopni kapacitet visokog opterećenja: Podržava maksimalno preklopno opterećenje od 30 ampera (neke specifikacije do 40 A), sposoban za upravljanje potrebama opreme velike snage.
• Kompaktan dizajn: Mala veličina, pogodna za ugradnju visoke gustoće u prostorno ograničenim električnim kutijama ili upravljačkim pločama.
• Niska potrošnja energije: potrošnja energije zavojnice od samo 0,9 W, čime se učinkovito smanjuje potrošnja energije sustava i stvaranje topline.
• Više opcija priključaka: dostupni su proizvodi s bakrenim terminalima kako bi se osigurala izvrsna vodljivost i pouzdanost kontakta pri rukovanju velikim strujama.
• Široki raspon napona: napon zavojnice pokriva 3VDC do 48VDC, kompatibilan s različitim razinama napona upravljačkog sustava.
Tipične primjene:
• Automobilska elektronika: Koristi se za kontrolu opterećenja velike snage u automobilima, kao što su grijači, motori ventilatora i sustavi rasvjete.
• Oprema za grijanje i ventilaciju: Prikladna za industrijsku i kućansku HVAC opremu, kontrolu grijaćih elemenata ili ventilacijskih ventilatora.
• Kućanski aparati: Koristi se za kontrolu prekidača napajanja u kućanskim aparatima velike snage kao što su električne pećnice i mikrovalne pećnice.
• Industrijska kontrola: Koristi se kao pokretač u opremi za automatizaciju koja zahtijeva prebacivanje velike struje.
| Kontaktni podaci |
| Vrsta | CYT93 |
| Kontaktni materijal | Legura srebra |
| Kontaktni otpor | 100 mΩ Maks. (pri 1 A 6 VDC) |
| Nazivno opterećenje (rezistivno opterećenje) | 20A/30A 250VAC |
| Maks. sklopna struja | 20A/30A |
| Maks. sklopni napon | 250VAC |
| Maks. sklopna snaga | 5000VA/7500VA |
| Karakteristike |
| Vrijeme rada (pri nazivnom naponu svitka) | 15ms maks. ( Bez diode) |
| Vrijeme oslobađanja | 10ms Maks. ( Bez diode) |
| Otpor izolacije | Min. 1000 MΩ (pri 500 VDC) |
| Dielektrična čvrstoća | Između otvorenih kontakata: 1500VAC, 50/60Hz za 1min |
| Između zavojnice i kontakta: 2500VAC, 50/60Hz za 1min |
| Otpornost na vibracije | Destruktivno | 10-55Hz, pri dvostrukoj amplitudi od 1,5 mm |
| Funkcionalan | 10-55Hz, pri dvostrukoj amplitudi od 1,5 mm |
| Otpornost na udarce | Funkcionalan | 10G min. |
| Destruktivno | 100G min. |
| Izdržljivost | Mehanička izdržljivost （10800ops./h) | 10000000 operacija (na sobnoj temperaturi) |
| | Električna izdržljivost (360ops./h) | 100000 operacija (na sobnoj temperaturi) |
| Ambijentalna temperatura | -40 ℃ ~ 85 ℃ ( bez kondenzacije) |
| Težina | Približno 28 g |
Podaci zavojnice (na 20℃)
| Nominalnini napona (VDC) | Nominalnini operativni trenutni ±10% (mA) | Otpor zavojnice ±10% (Ω) | Nominalnini operating snaga | Radni napon (maks.) | Napon otpuštanja (Min.) | Maks. dopušteni napon |
| 5 | 180 | 27 | Približno 0,9 W | 75 % nominalnog napona | 5 % nominalnog napona | 130% nominalnog napona |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Gore prikazani podaci početne su vrijednosti. Nemojte priključavati maksimalni dopušteni napon na zavojnici dulje od 10 minuta da izbjegnete pregrijavanje thd zavojnice.

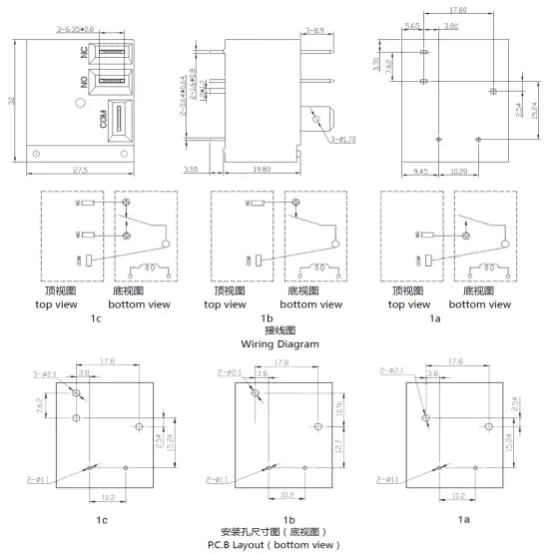

Okvirna dimenzija, Dijagram ožičenja, izgled PCB (Jedinica:mm)

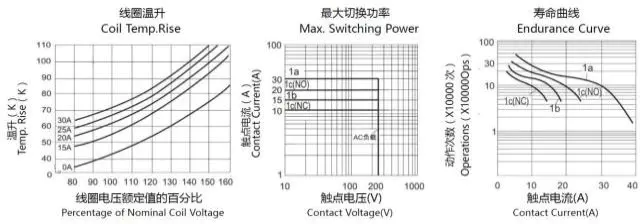

Karakteristične krivulje
Informacije o naručivanju
CYT93 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1： Tip： CYT93
2: Broj polova: 1-1 pol
3: Kontakt Dogovor: : A Obrazac A ; B Obrazac B ; C Obrazac C
4: Nazivni napon: 5,6,9,12,15,18,24,48VDC
5: Boja kućišta: H-Crna
6: Zavojnica Pwor: D-0,9W
7: Zaštitna konstrukcija: otporna na S-Flux,
SH- Zatvoreni tip može se prati
8: Posebni parametar: Ništa-standardni tip
Slovo ili broj - Poseban zahtjev
Releji otporni na protok ne mogu se koristiti u okruženju sa zagađivačima kao što su H2S, SO2, NO2, prašina, itd.
Čišćenje vodom ili površinska obrada se ne preporučuju nakon što su releji otporni na protok spojeni na PCB.
Odricanje od odgovornosti: Specifikacija je samo za referencu. Specifikacije su podložne promjenama bez prethodne najave.
Nismo mogli procijeniti sve performanse i sve parametre za svaku moguću primjenu. Stoga bi korisnici trebali biti u pravoj poziciji pri odabiru
Prikladan proizvod za vlastitu primjenu. Za zabrtvljene releje, nakon postavljanja i čišćenja, otvorite ventilacijski otvor u kućištu prije uporabe. Ako imate bilo kakvih pitanja, molimo kontaktirajte Chengyuan za tehničke usluge. Međutim, odgovornost je korisnika da odredi koji proizvod treba koristiti.
