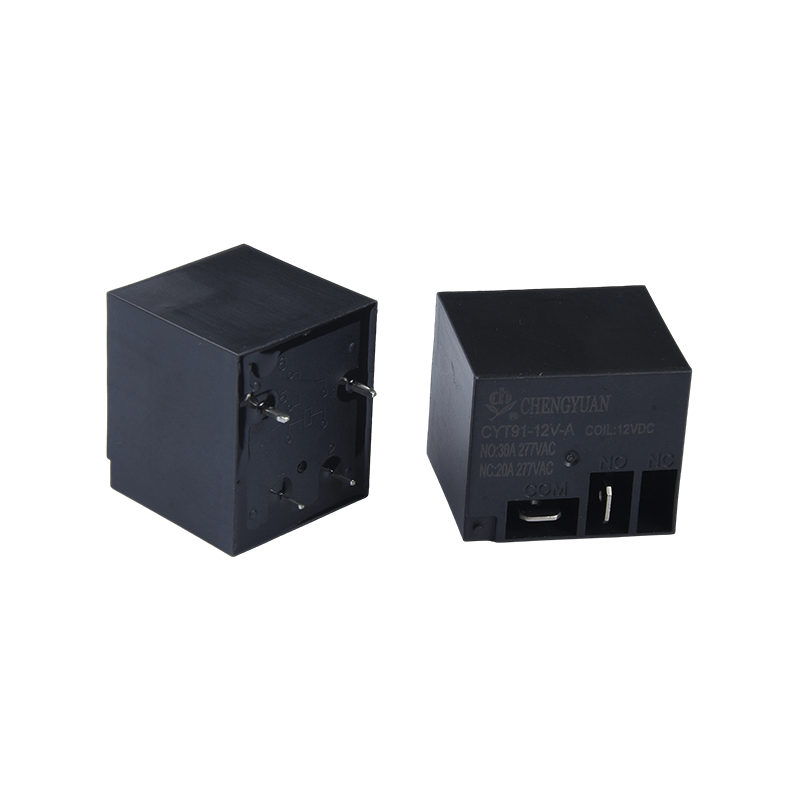

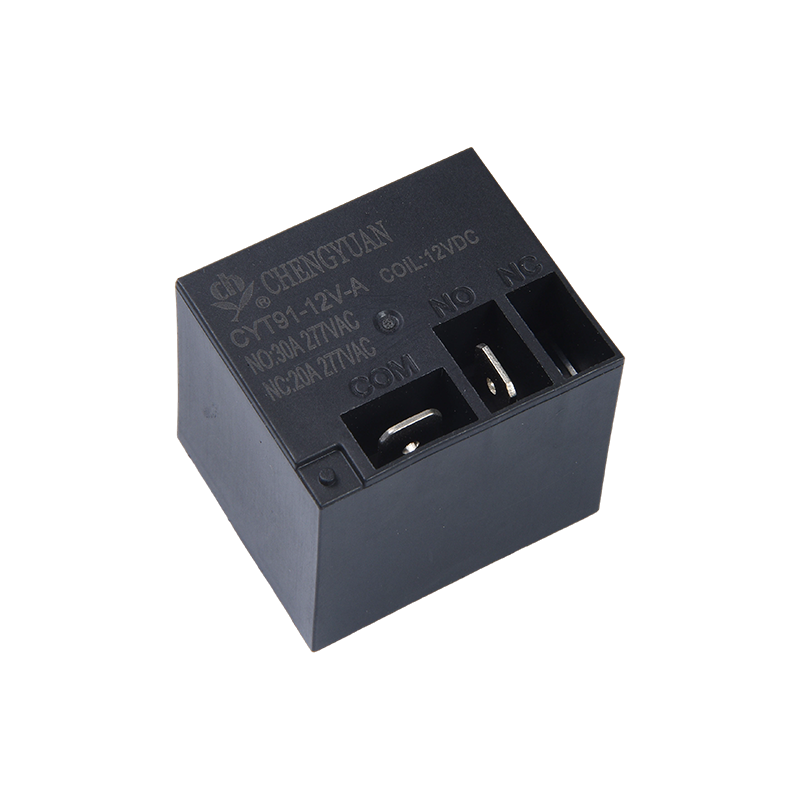

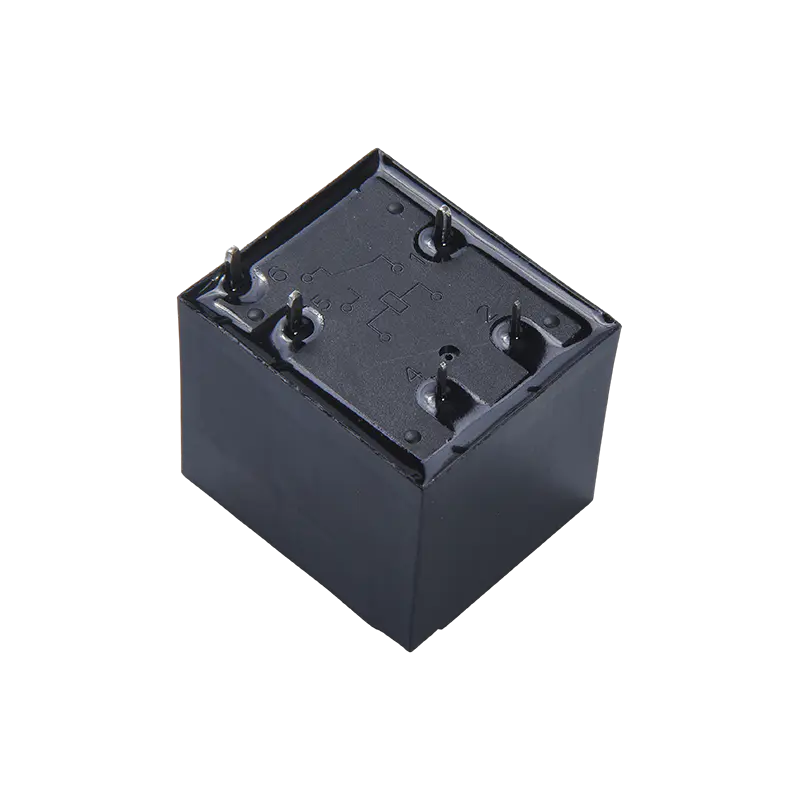

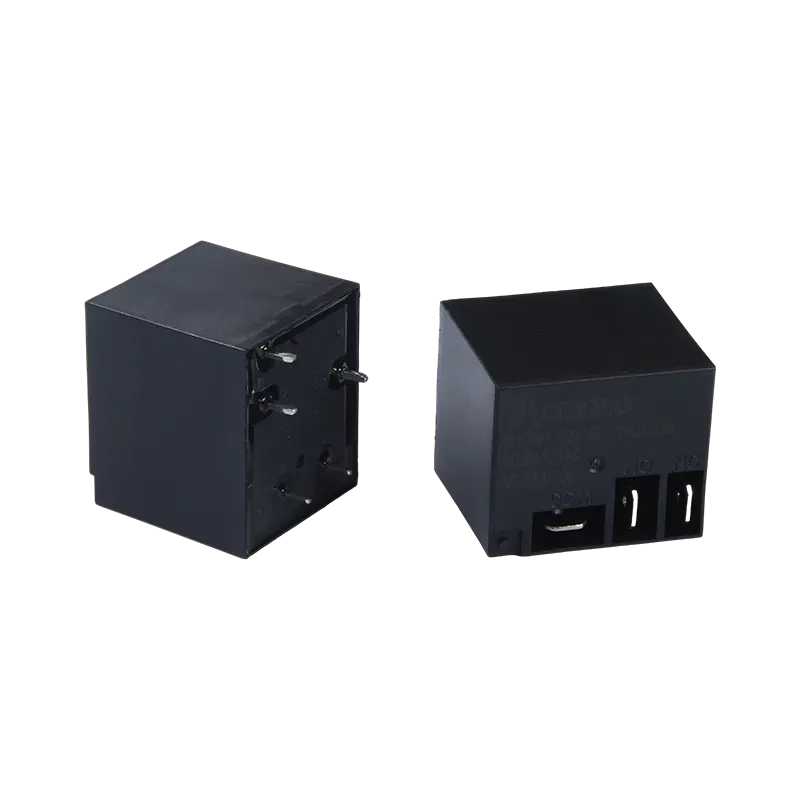

1. Prednosti proizvoda
Kompaktni dizajn za velike struje: Ostvaruje preklopni kapacitet velikog opterećenja od 20A/30A u malom volumenu, nudeći veliku gustoću snage i uštedu prostora za instalaciju.
Ojačana strujnoprovodna struktura: opcija bakrene terminalne verzije pruža manji kontaktni otpor i veću strujnu nosivost, smanjujući stvaranje topline i poboljšavajući dugoročnu pouzdanost pod visokom strujom.
Pogon širokog napona: širok raspon radnog napona zavojnice (3-48VDC), posebno pogodan za automobilsku elektroniku, opremu s baterijskim napajanjem i razne DC upravljačke sustave.
2. Ključne značajke
Kapacitet opterećenja: Podržava prebacivanje opterećenja do 30A @ 250VAC ili 28VDC, zadovoljavajući potrebe kontrole većine otpornih i induktivnih opterećenja velike snage.
Konfiguracija kontakta: koristi strukturu SPDT (Single Pole Double Throw), pružajući jedan normalno otvoren i jedan normalno zatvoren kontakt, pogodan za jednostavno uključivanje/isključivanje sklopa.
Učinkovit pogon: Tipična potrošnja energije zavojnice je 0,9 W, što nudi visoku učinkovitost pogona i malo opterećenje za upravljački krug.
Izdržljiv dizajn: Robusna struktura, kontaktni materijali i pritisak optimizirani za jaki strujni luk, što rezultira dugim električnim vijekom trajanja.
3. Glavne aplikacije
Automobilska elektronika: koristi se u električnim vozilima i tradicionalnim vozilima za upravljanje baterijom, krugove predpunjenja, grijače, puhala i kontrolu rasvjete velike snage.
Industrijska oprema: Upravlja malim i srednjim motorima, kompresorima, industrijskim grijačima i jedinicama za distribuciju energije.
Kućanski aparati: Koristi se u protočnim grijačima vode, kuhinjskim aparatima velike snage, kompresorima klima uređaja i opremi za grijanje koja zahtijeva uključivanje velike struje.
Kontrola energije: Služi kao glavna kontrolna sklopka za DC krugove velike struje u solarnim sustavima i opremi za punjenje.
| Kontaktni podaci |
| Vrsta | CYT91 |
| Kontaktni materijal | Legura srebra |
| Kontaktni otpor | 100 mΩ Maks. (pri 1 A 6 VDC) |
| Nazivno opterećenje (rezistivno opterećenje) | 20A/30A 250VAC |
| Maks. sklopna struja | 20A/30A |
| Maks. sklopni napon | 250VAC |
| Maks. sklopna snaga | 5000VA/7500VA |
| Karakteristike |
| Vrijeme rada (pri nazivnom naponu svitka) | 15ms maks. (Bez diode) |
| Vrijeme oslobađanja | 10ms Maks. ( Bez diode) |
| Otpor izolacije | Min. 1000 MΩ (pri 500 VDC) |
| Dielektrična čvrstoća | Između otvorenih kontakata: 1500VAC, 50/60Hz za 1min |
| Između zavojnice i kontakta: 2500VAC, 50/60Hz za 1min |
| Otpornost na vibracije | Destruktivno | 10-55Hz, pri dvostrukoj amplitudi od 1,5 mm |
| Funkcionalan | 10-55Hz, pri dvostrukoj amplitudi od 1,5 mm |
| otpor skočnog zgloba | Funkcionalan | 10G min. |
| Destruktivno | 100G min. |
| Izdržljivost | Mehanička izdržljivost （10800ops./h) | 10000000 operacija (na sobnoj temperaturi) |
| Električna izdržljivost (360ops./h) | 100000 operacija (na sobnoj temperaturi) |
| Ambijentalna temperatura | -40 ℃ ~ 85 ℃ ( bez kondenzacije) |
| Težina | Približno 28 g |
Podaci zavojnice (na 20℃)
| Nominalnini napona (VDC) | Nominalnini operativni trenutni ±10% (mA) | Otpor zavojnice ±10% (Ω) | Nominalnini operating snaga | Radni napon (maks.) | Napon otpuštanja (Min.) | Maks. dopušteni napon |
| 5 | 180 | 27 | Približno 0,9 W | 75 % nominalnog napona | 5% od nominalnog napona | 130% nominalnog napona |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Gore prikazani podaci su početne vrijednosti. Nemojte primjenjivati maksimalni dopušteni napon na zavojnicu dulje od 10 minuta kako biste izbjegli pregrijavanje zavojnice.

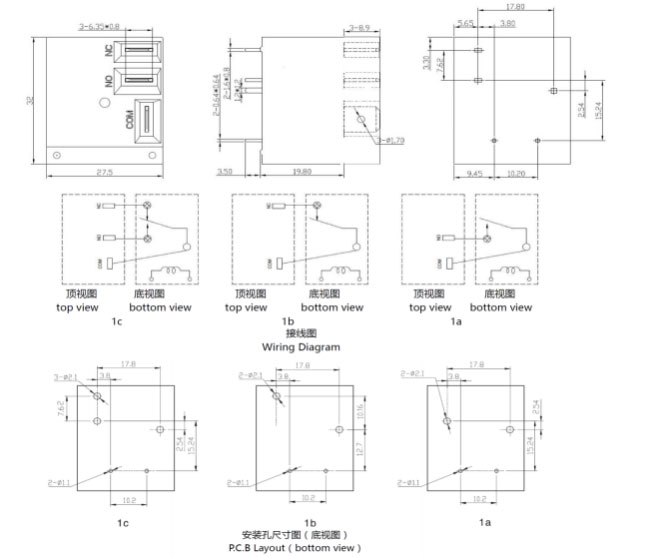

Okvirna dimenzija, Dijagram ožičenja, izgled PCB (Jedinica:mm)

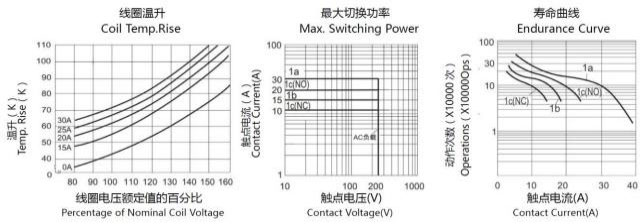

Karakteristične krivulje
Informacije o naručivanju
CYT91 - 1 - C - 12VDC - B - D - S - XX
1 2 3 4 5 6 7 8
1：Tip：CYT91
2: Broj polova: 1-1 pol
3: Kontakt Dogovor: : A Obrazac A ; B Obrazac B ; C Obrazac C
4: Nazivni napon: 5,6,9,12,15,18,24,48VDC
5: Boja kućišta: B-Crna; L-plava
6: Zavojnica Pwor: D-0,9W
7: Zaštitna konstrukcija: otporna na S-Flux,
SH- Zatvoreni tip može se prati
8: Posebni parametar: Ništa-standardni tip
Slovo ili broj - Poseban zahtjev
Releji otporni na protok ne mogu se koristiti u okruženju sa zagađivačima kao što su H2S, SO2, NO2, prašina, itd.
Čišćenje vodom ili površinski postupak se ne preporučuju nakon što su releji otporni na strujanje sklopljeni na PCB.
Odricanje od odgovornosti: Specifikacija je samo za referencu. Specifikacije su podložne promjenama bez prethodne najave.
Nismo mogli procijeniti sve performanse i sve parametre za svaku moguću primjenu. Stoga bi korisnici trebali biti u pravoj poziciji pri odabiru
Prikladan proizvod za vlastitu primjenu. Za zabrtvljene releje, nakon postavljanja i čišćenja, otvorite ventilacijski otvor u kućištu prije uporabe. Ako imate bilo kakvih pitanja, molimo kontaktirajte Chengyuan za tehničke usluge. Međutim, odgovornost je korisnika da odredi koji proizvod treba koristiti.
