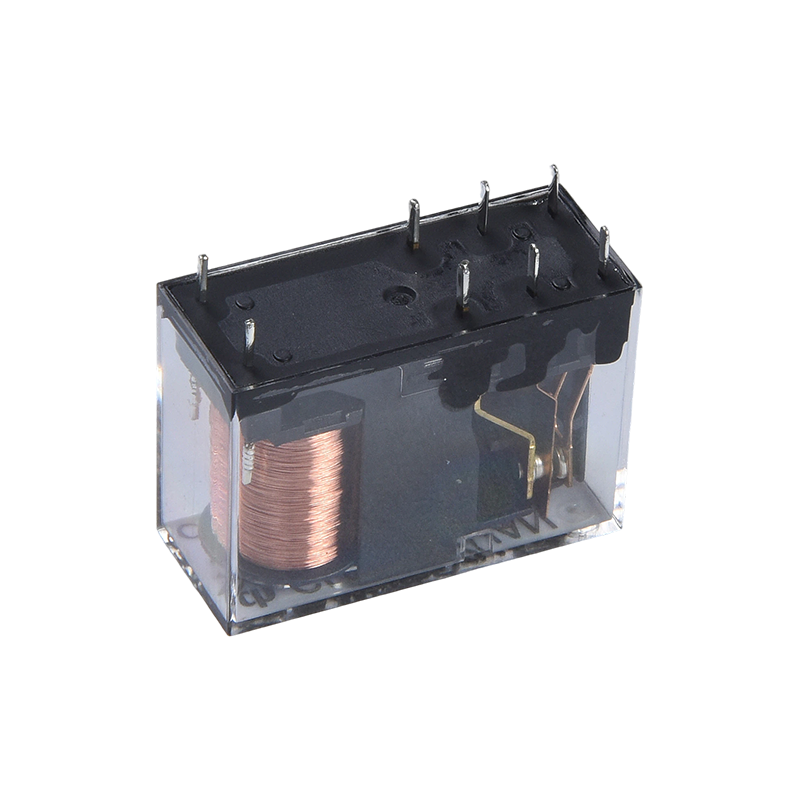

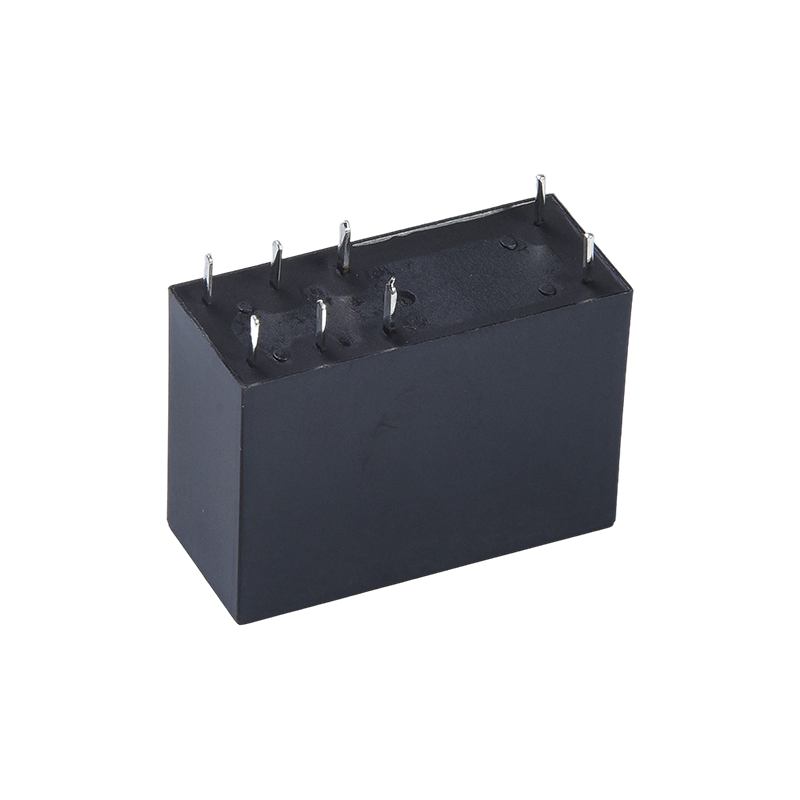

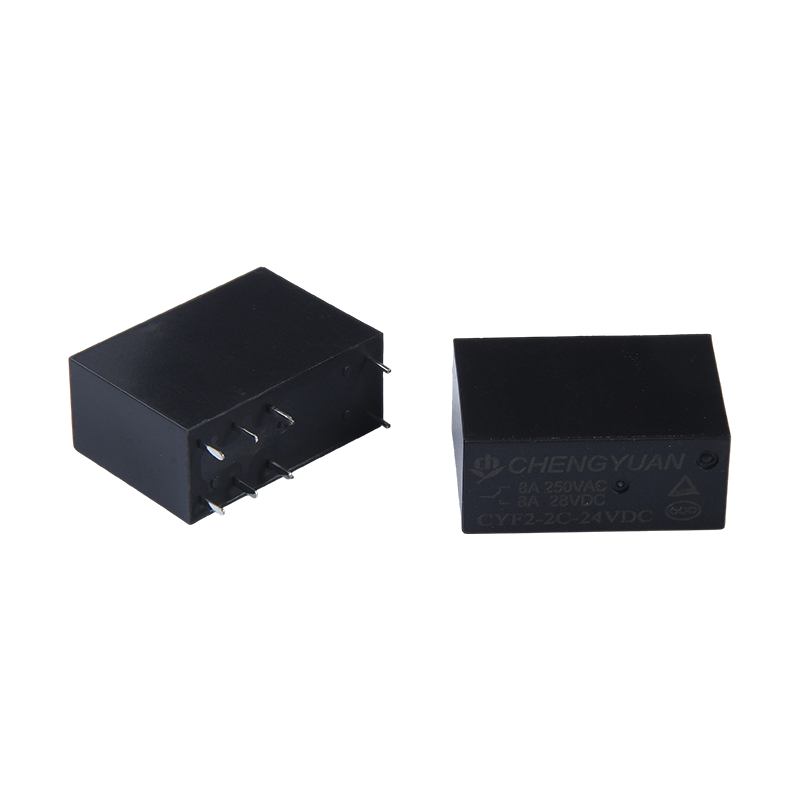

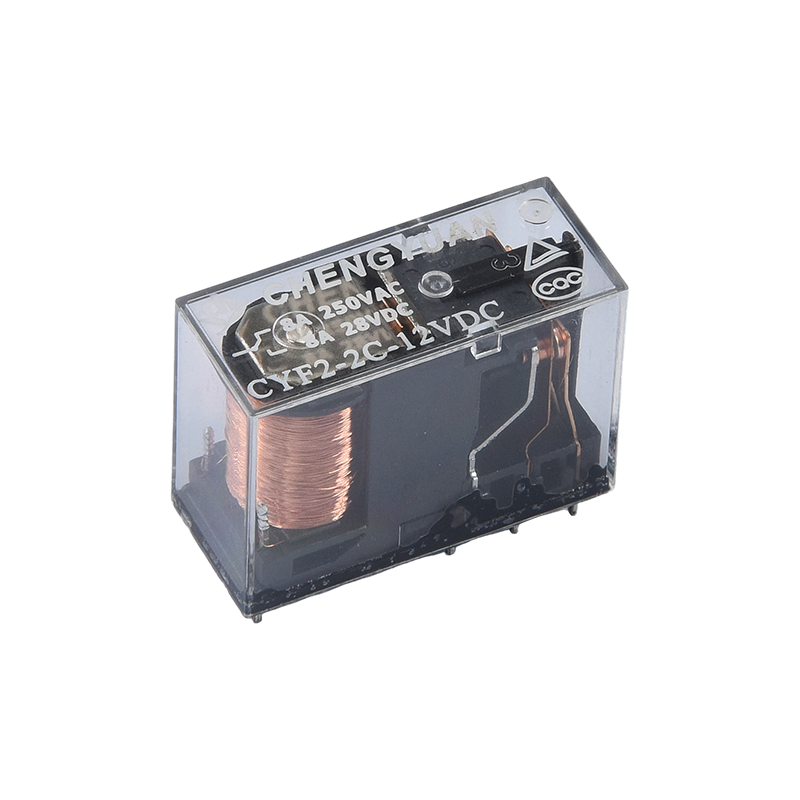

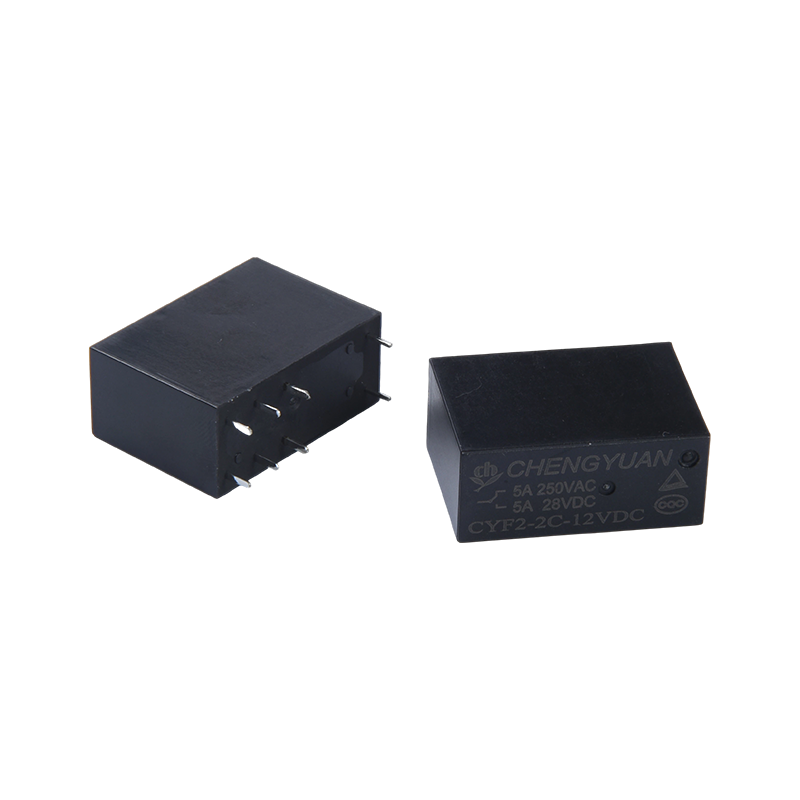

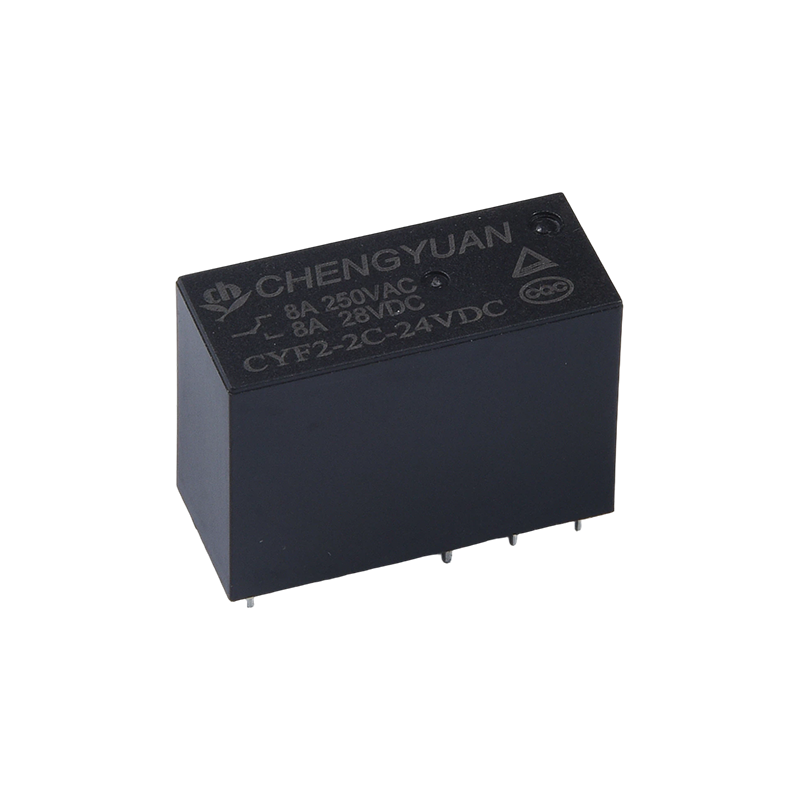

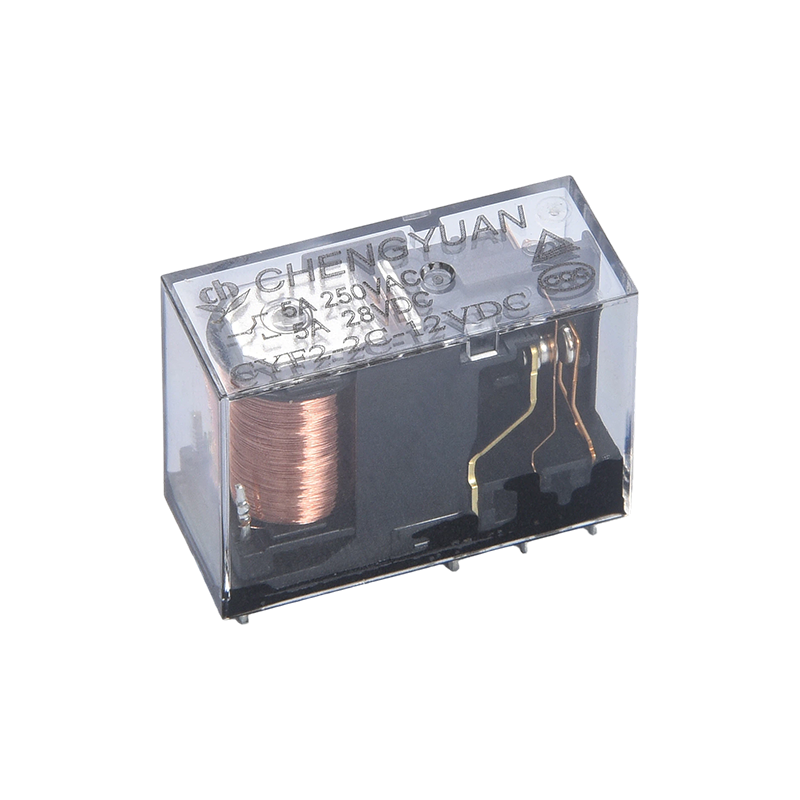

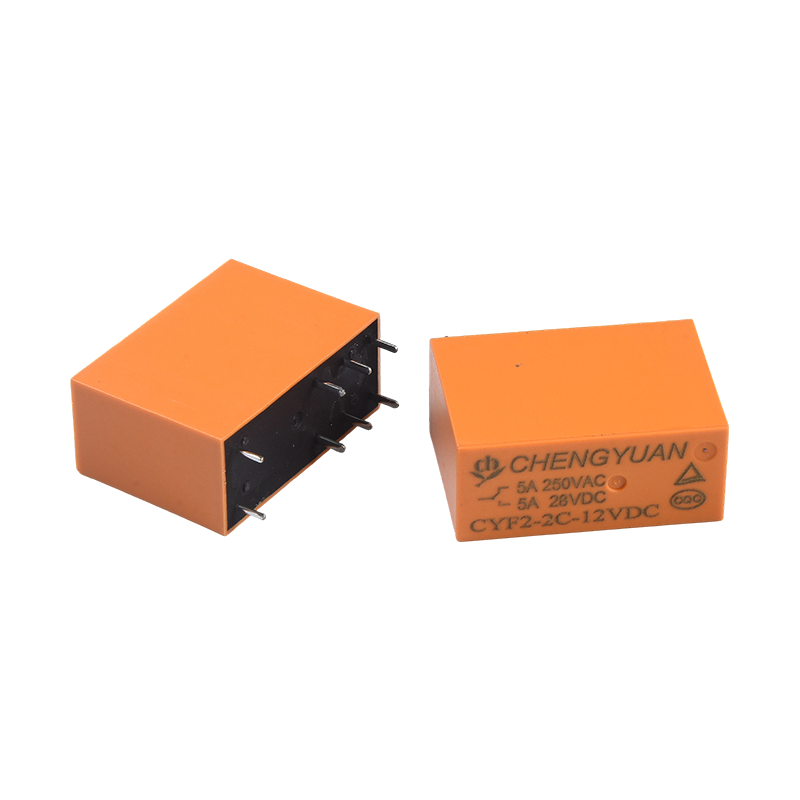

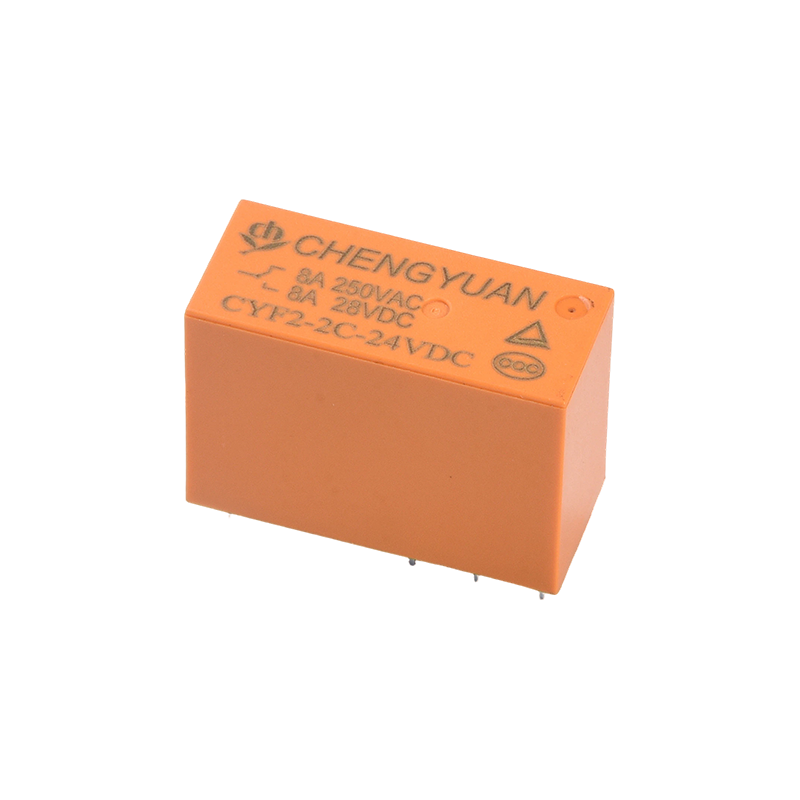

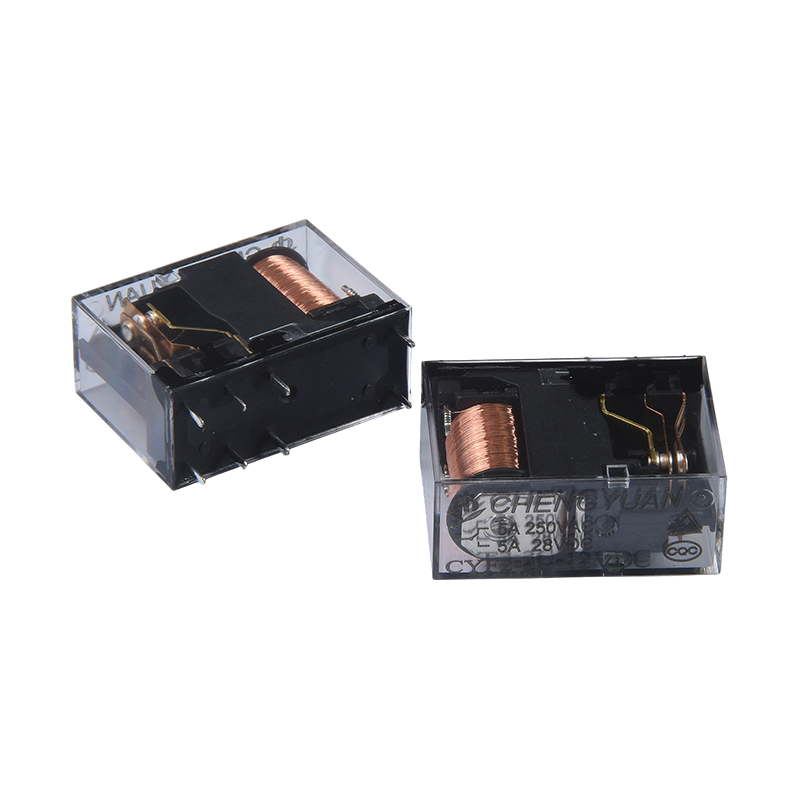

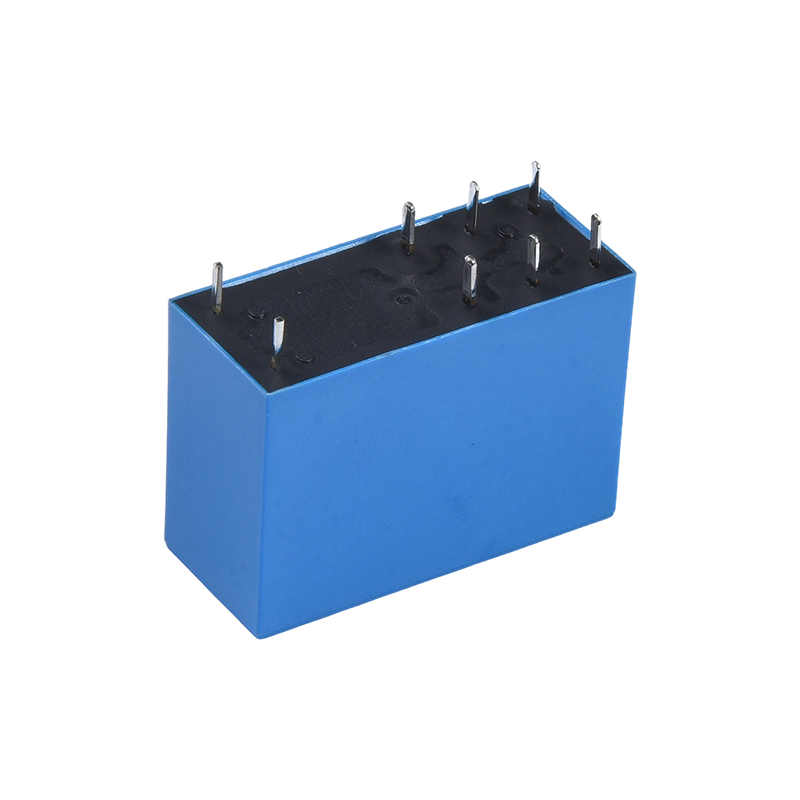

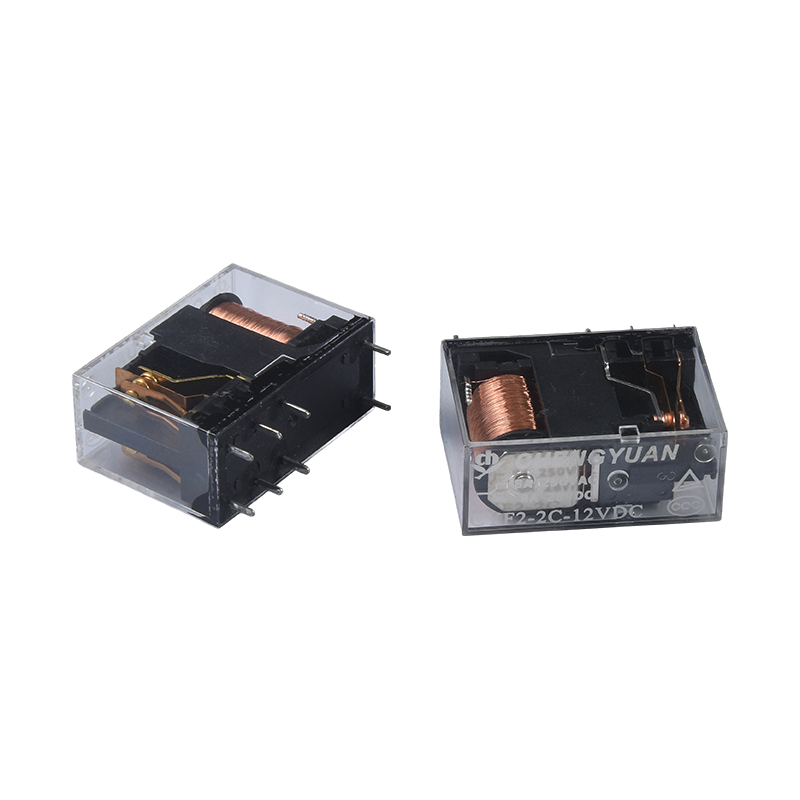

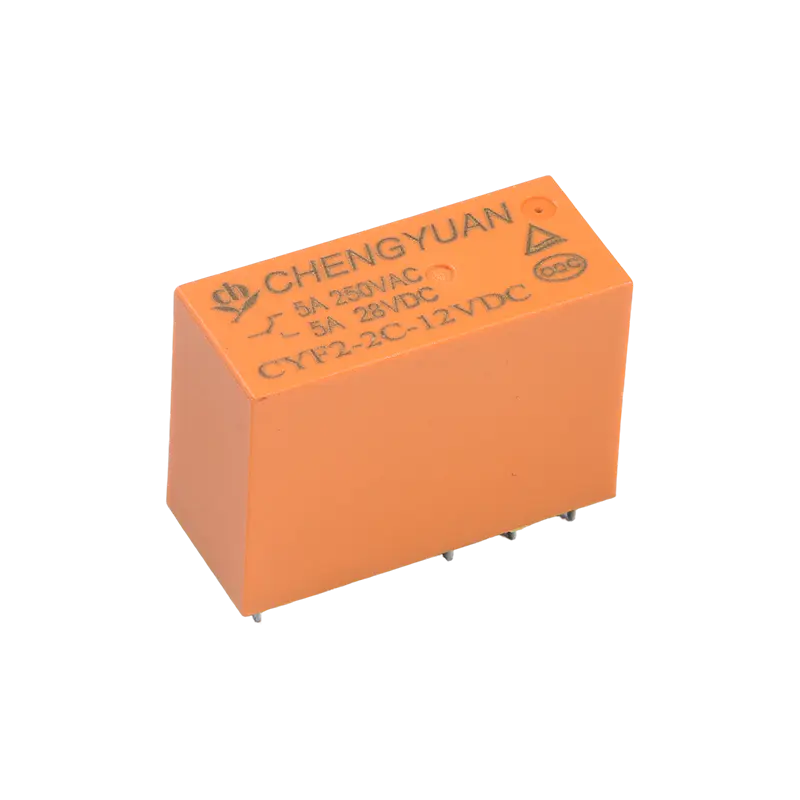

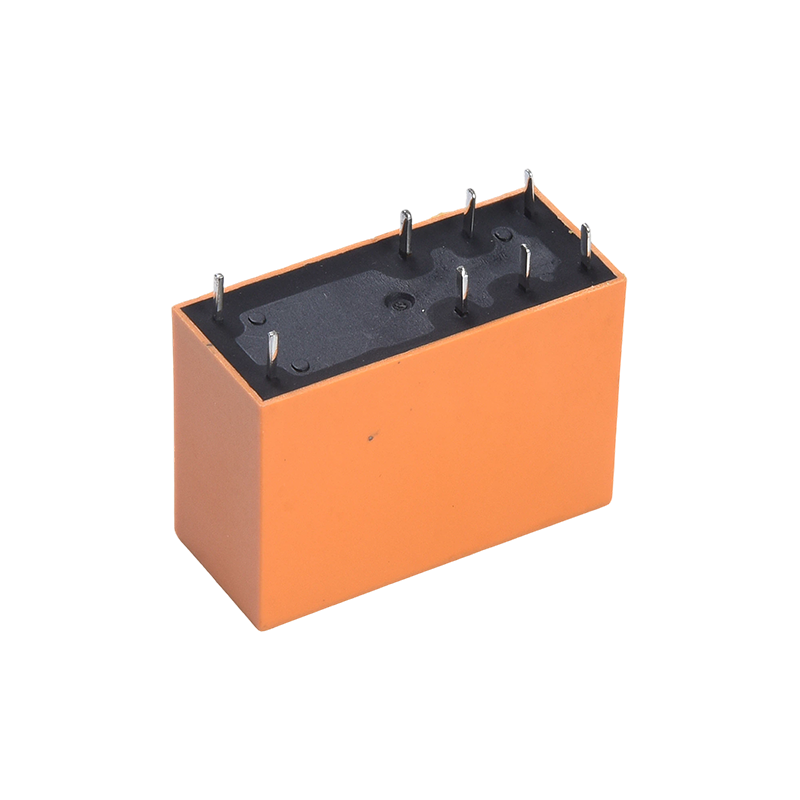

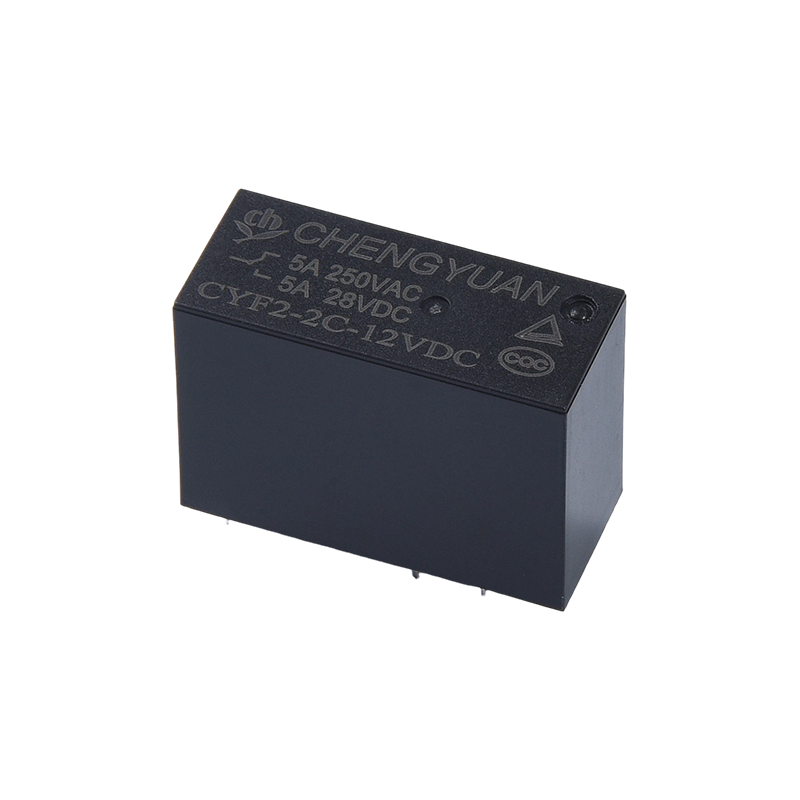

Značajke:
Prilagodba velikom opterećenju: 17 amperski sklopni kapacitet kontakta, koji pokriva više specifikacija opterećenja (2 kompleta od 5A/8A, 1 set od 10A/12A/16A), pogodan za različite zahtjeve strujnog kruga;
Struktura DPDT-a: Dvopolni dvostruki dizajn omogućuje istovremeno/neovisno prebacivanje dva skupa krugova, proširujući kontrolne funkcije i smanjujući broj komponenti.
Izolacija otporna na visoki napon: 5000 volti otpornog napona između zavojnice i kontakata, izvrsna izolacijska izvedba, smanjujući rizik od kvara kruga;
Široka naponska kompatibilnost: 3VDC-48VDC raspon napona zavojnice, izravno kompatibilan s različitim upravljačkim krugovima bez potrebe za dodatnim komponentama za pretvorbu napona;
Kompaktna instalacija: Mala veličina, 8-pinska struktura, prikladna za PCB rasporede visoke gustoće, štedi unutarnji prostor za opremu;
Mjerodavna potvrda: certificirana od strane TUV i CQC, ispunjava međunarodne i domaće sigurnosne standarde, prikladna za više regionalnih tržišta.
Stabilan rad: Pouzdana kontrola prebacivanja temeljena na elektromagnetskim principima, stabilan kontaktni otpor, brz odziv, pogodan za kontinuirani rad u okruženjima niske snage.
Praktična montaža: Uobičajena 8-pinska struktura olakšava automatizirano lemljenje, poboljšava učinkovitost proizvodnje i smanjuje pogreške pri montaži. Primjenjivo
Scenariji:
Industrijsko područje: Prespajanje signala i kontrola snage za industrijsku automatiziranu opremu, PLC upravljačke sustave i električne sustave alatnih strojeva;
Zaštita napajanja: Preklopni krugovi za UPS sustave neprekidnog napajanja, osiguravajući neprekidno napajanje;
Kućanski uređaji: Upravljački krugovi za velike kućanske uređaje kao što su perilice rublja, hladnjaci i klima uređaji, koji omogućuju prebacivanje opterećenja i odabir načina rada;
Audio-vizualni i sigurnosni: Prebacivanje signala za audio opremu i upravljanje krugovima za sigurnosne alarmne sustave;
Ostali elektronički uređaji: upravljački krugovi za televizore (TV) i moduli za upravljanje napajanjem za male elektroničke instrumente.
Kontaktni podaci
| Vrsta | CYF2 |
| Kontaktni materijal | Legura srebra |
| Kontaktni otpor | 100 mΩ Maks. (na 1 A 16 VDC) |
| Nazivno opterećenje (rezistivno opterećenje) | 5A/8A 250VAC |
| Maks. sklopna struja | 8A |
| Maks. sklopni napon | 277VAC |
| Maks. sklopna snaga | 2216VA |
| Min. prebacivanje opterećenja | 6V 1A |
| Karakteristike |
| Vrijeme rada (pri nazivnom naponu svitka) | 15ms maks. (Bez diode) |
| Vrijeme oslobađanja | 5ms Maks. (Bez diode) |
| Otpor izolacije | Min 1000 MΩ (pri 500 VDC) |
| Dielektrična čvrstoća | Između otvorenih kontakata: 1000VAC, 50/60Hz za 1min |
| Između zavojnice i kontakta: 5000VAC, 50/60Hz za 1min |
| Otpornost na vibracije | Destruktivno | 10-55Hz, pri dvostrukoj amplitudi od 1,5 mm |
| Funkcionalan | 10-55Hz, pri dvostrukoj amplitudi od 1,5 mm |
| Otpornost na udarce | Funkcionalan | 10G min |
| Destruktivno | 10G min |
| Izdržljivost | Mehanička izdržljivost （10800ops./h) | 10000000 ops. (na sobnoj temperaturi) |
| Električna izdržljivost (360ops./h) | 100000 operacija (na sobnoj temperaturi) |
| Temperatura okoline | -40 ℃ ~ 85 ℃ (bez kondenzacije) |
| Težina | cca. 14g |
Podaci zavojnice (na 20℃)
| Nominalnini napona (VDC) | Nominalnini operativni trenutni ±10% (mA) | Otpor zavojnice ±10% (Ω) | Nominalnini operating snaga | Radni napon (maks.) | Napon otpuštanja (Min.) | Maks. dopušteni napon |
| 3 | 240 | 12.5 | Otprilike 0,72 W | 75 % nominalnog napona | 5 % nominalnog napona | 130% nominalnog napona |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Otprilike 0,54 W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Gore prikazani podaci početne su vrijednosti. Nemojte primjenjivati maksimalni dopušteni napon na zavojnicu dulje od 10 minuta da izbjegnete pregrijavanje zavojnice.

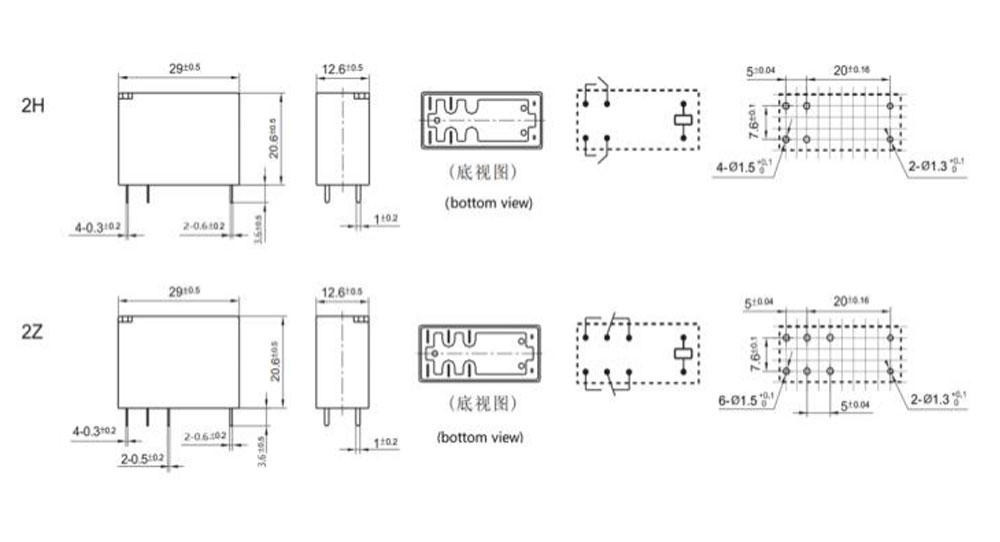

Okvirna dimenzija, Dijagram ožičenja, izgled PCB (Jedinica: mm)

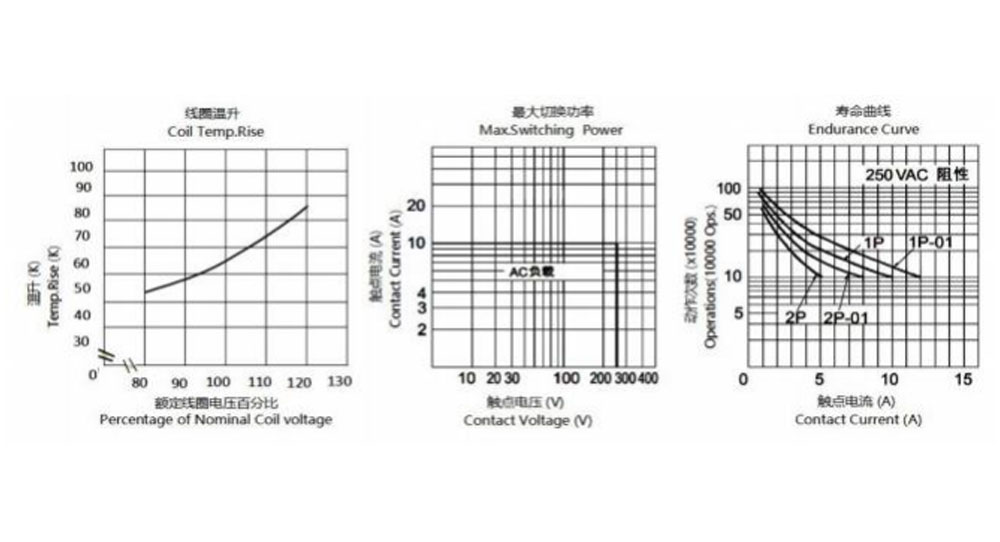

Karakteristične krivulje
Informacije o naručivanju
CYF2 H - 2 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1：Tip：CYF2
2：Njegov 8A Ništa -5A
3: Broj polova: 2-2Pola
4: Kontakt dogovor: C Fom C ; H Od A ; B Od B
5: Nazivni napon: 3,5,6,9,12,18,24,48VDC

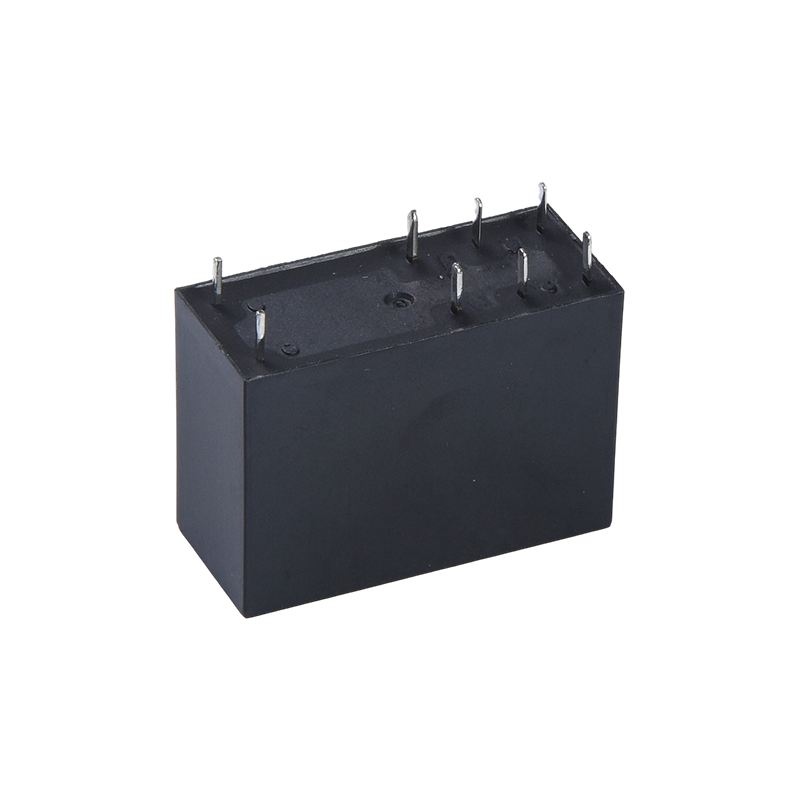

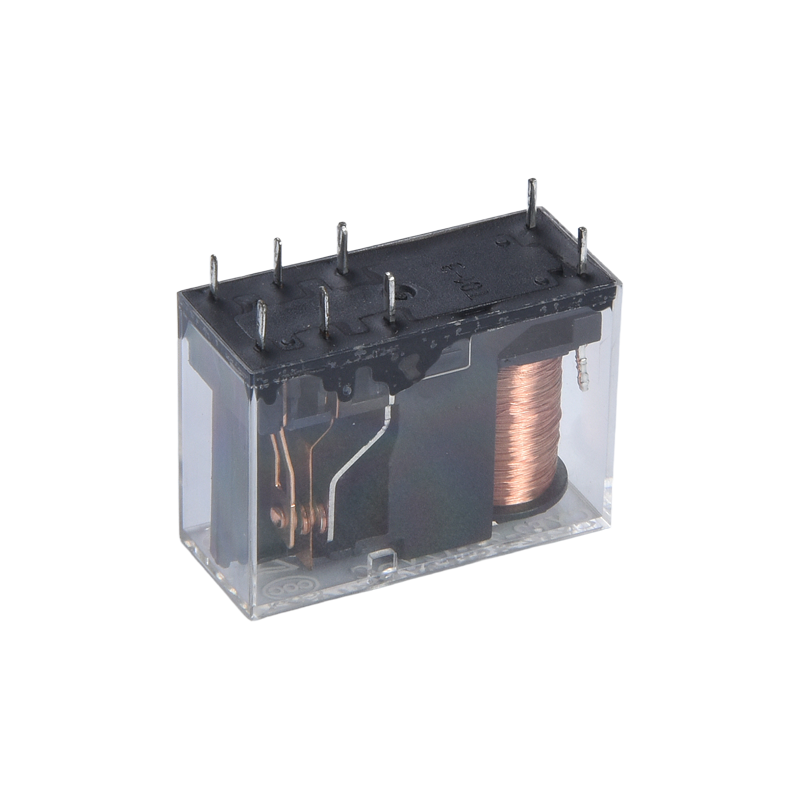

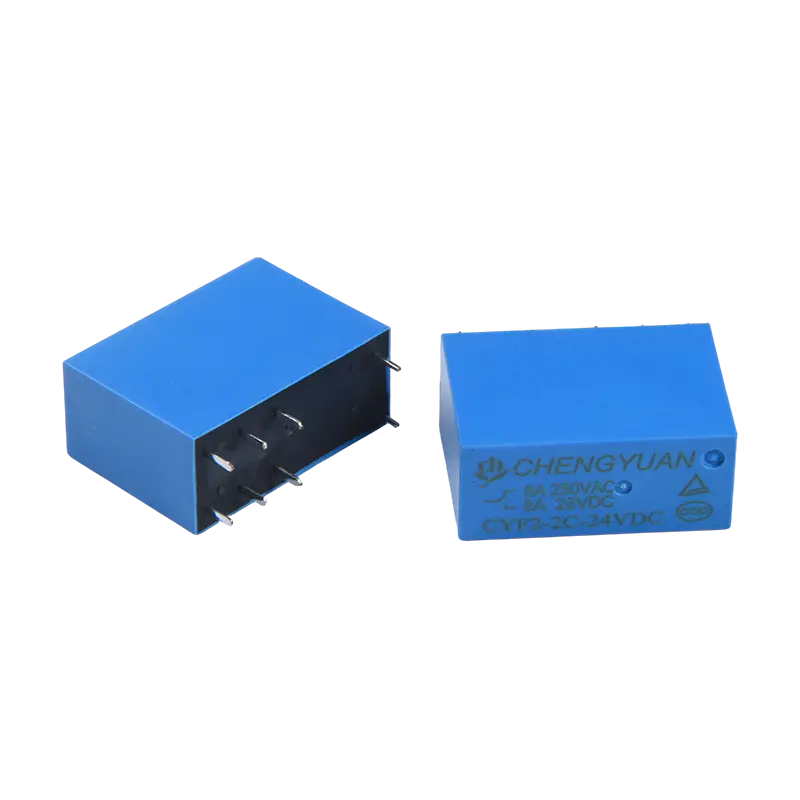

6: Boja kućišta: T-prozirna, H-crna, L-plava
7: Zavojnica Pwor: D-0,72W L-0,54W
8: Zaštitna konstrukcija: otporna na S-Flux,
SH-zatvoreni tip može se prati
9: Posebni parametar: nula-standardni tip
Slovo ili broj - Poseban zahtjev
Releji otporni na protok ne mogu se koristiti u okruženju sa zagađivačima kao što su H2S, SO2, NO2, prašina, itd.
Čišćenje vodom ili površinska obrada se ne preporučuje nakon što su releji otporni na struju sastavljeni na PCB.
Izjava o odricanju od odgovornosti: Specifikacija je samo za referencu. Specifikacije su podložne promjenama bez prethodne najave.
Nismo mogli procijeniti sve performanse i sve parametre za svaku moguću primjenu. Prema tome, korisnici bi trebali biti u pravom položaju za odabir
Prikladan proizvod za vlastitu primjenu. Za zapečaćene releje, nakon instalacije i čišćenja, otvorite otvor za ventilaciju u kućištu prije upotrebe. Ako ima bilo kakvog upita, molimo kontaktirajte Chengyuan za tehničke usluge. Međutim, odgovornost je korisnika da odredi koji proizvod treba koristiti.
