Kontaktili velike snage postaje važan kada normalni relej više ne može apsorbirati opterećenje. U praktičnom smislu, mnogi kontaktori počinju iznad 15 A, a industrijski modeli mogu uključiti stotine ili tisuće ampera. Ako birate jedan za motor, baterijski sustav, grijač ili ploču za distribuciju energije, odluka se rijetko zaustavlja na trenutnoj snazi. Također ovisi o udarnoj struji, radnom ciklusu, vrsti napona, kontroli luka, pogonu zavojnice i okruženju u kojem će uređaj živjeti.
Odaberite kontaktor kada je opterećenje veliko, preklapanje je često, a energija luka pri otvaranju kontakta je značajna. Odaberite relej velike struje ili kompaktni modul kada je opterećenje umjereno, paket mali, a prebacivanje je lakše. Granica nije fiksna. Relej od 30 A može dobro raditi u jednom ormariću i rano otkazati u drugom jer je opterećenje motor, a ne otpornički grijač.
Što kontaktor velike snage radi pod opterećenjem
Unutar kontaktora nalaze se četiri funkcionalne skupine: zavojnica, magnetska jezgra i armatura, glavni kontakti i sustav za gašenje luka. Kontrolni signal male snage pokreće zavojnicu. Magnetska sila povlači armaturu i zatvara glavne kontakte. Kada se zavojnica isključi, opruga vraća armaturu i otvara kontakte. U normalno otvorenom kontaktoru, glavni strujni krug je isključen dok se zavojnica ne napaja. Ovakav raspored omogućuje PLC izlazu, termostatu ili upravljačkom uređaju da sigurno kontrolira mnogo veći krug.
Glavni izazov dizajna nije zatvaranje kontakata. Otvara ih. Kada se kontakti odvoje pod opterećenjem, struja može održati luk koji nagriza metal, podiže temperaturu i odgađa prekid. Kontaktori stoga dodaju lučne otvore, magnetske zavojnice za ispuhivanje, razdjelne ploče, vakuumske komore ili komore punjene plinom. Ispravna metoda ovisi o struji, naponu i je li napajanje AC ili DC.
Kontaktori se također razlikuju od releja po očekivanom zadatku. Kontaktor može pokrenuti motor tisuće puta godišnje, tako da su sila opruge, materijal kontakta i porast temperature terminala kritični. Releji velike struje nalaze se između signalnih releja i kontaktora.

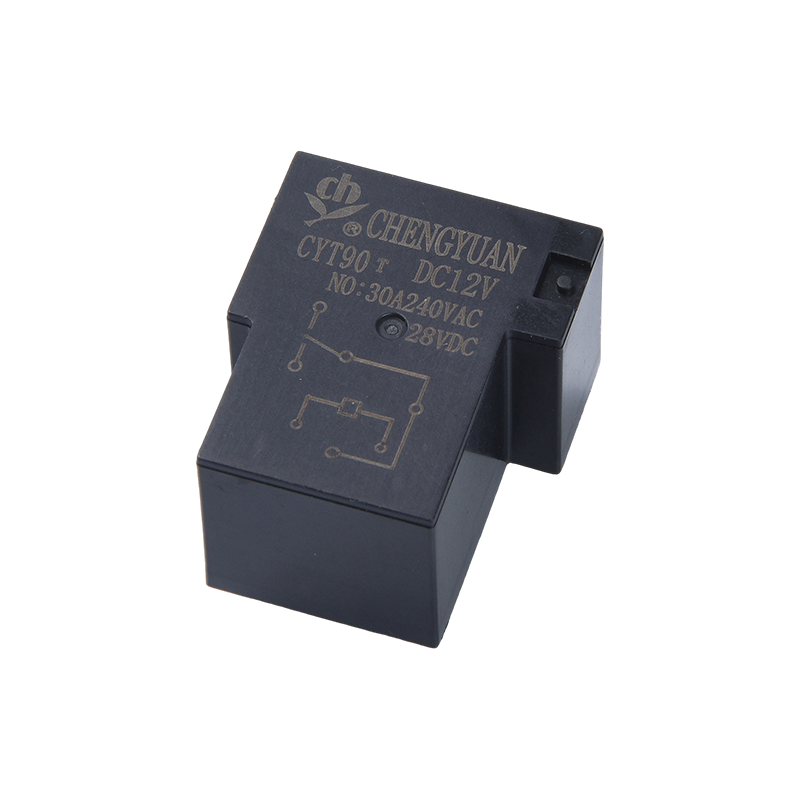

Za kompaktne dizajne koji ipak trebaju veću struju, relej velike struje može biti praktična alternativa. Serija CY T90 je SPDT relej velike struje koji se nudi u verzijama od 30 A i 40 A.
CYT90 SPDT relej snage velike struje Kompaktni SPDT relej velike struje za prebacivanje opterećenja gdje je malo prostora; korisno prije usporedbe IEC nazivnih vrijednosti kontaktora i ponašanja luka. Pogledajte proizvod → Ocjene i kategorije korištenja koje su važne
Struja podatkovne tablice nije dovoljna. Kontaktor nominalne vrijednosti 40 A za otporsko opterećenje može imati mnogo nižu snagu motora. IEC kategorije korištenja opisuju ovu razliku. AC-1 pokriva neinduktivna ili slabo induktivna opterećenja. AC-3 pokriva kavezne motore kod kojih se kontaktor zatvara pri struji zaključanog rotora i otvara pri nazivnoj struji. AC-4 pokriva rad uvlačenja i zatvaranja, gdje se kontaktor otvara pri visokoj struji i suočava se s jakim iskrenjem. DC kategorije su jednako zahtjevne jer se DC lukovi ne gase sami od sebe na prijelazu nule.
Upotrijebite donju tablicu da usporedite kako se obično primjenjuju sklopnici i releji velike struje. Vrijednosti su opće smjernice, a ne zamjena za podatkovnu tablicu proizvođača i primjenjivi standard.
Tablica s usporedbom sklopnika velike snage i releja velike struje za odluke o prebacivanju opterećenja. | Značajka | Kontaktor velike snage | Relej velike struje |
| Tipična struja | Često iznad 15 A, do tisuće ampera | Obično 10 A do 40 A, neki i više |
| Primarni fokus dizajna | Pokretanje motora, visoka prekidna sposobnost, kontrola luka | Kompaktna sklopka, izolacija, PCB ili integracija panela |
| Kontrola luka | Lučni otvor, izduvna, vakuumska ili plinska komora | Manje potiskivanje luka, kontaktni razmak i materijal |
| Radni ciklus | Česta prebacivanja i opterećenja motora | Umjerena sklopna, otporna ili lagana induktivna opterećenja |
| Pogon zavojnice | Veća snaga zavojnice, namjenski upravljački krug | Niža snaga zavojnice, koju često pokreće elektronika |
| Montaža | Ploča, DIN tračnica, sabirnica | PCB, plug-in, modul DIN letvice |
| Najbolje odgovara | Motori, baterijski sustavi, distribucija energije | Upravljački krugovi, kompaktna opterećenja, relejni moduli |
Ostale ocjene uključuju napon svitka, izolacijski napon, sposobnost uključivanja i prekidanja, mehanički životni vijek, električni životni vijek, vrstu terminala i montažu. Kontaktor s pravom strujom, ali pogrešnim naponom svitka neće raditi pouzdano.

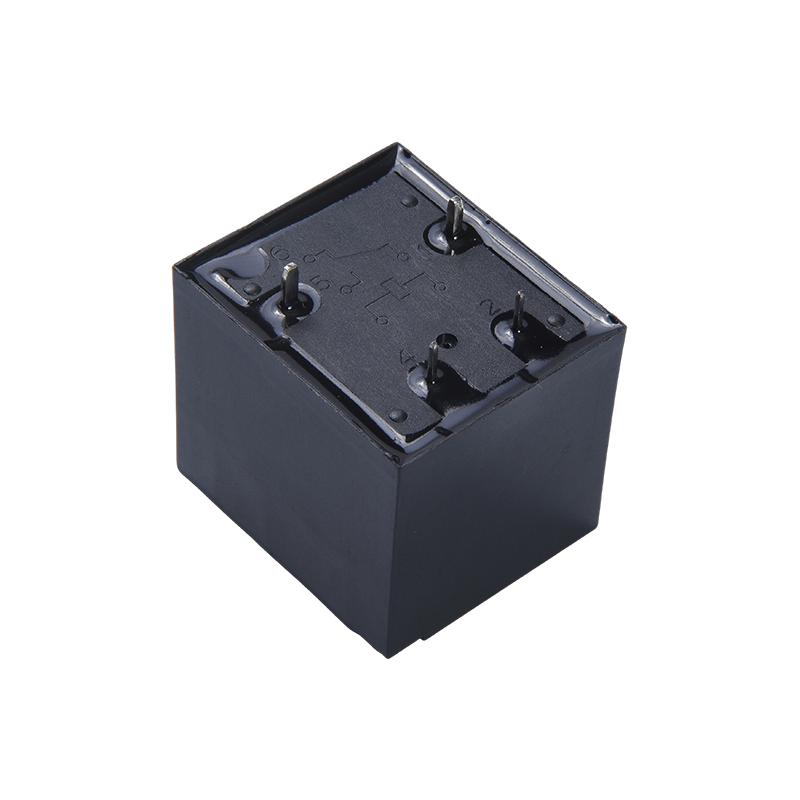

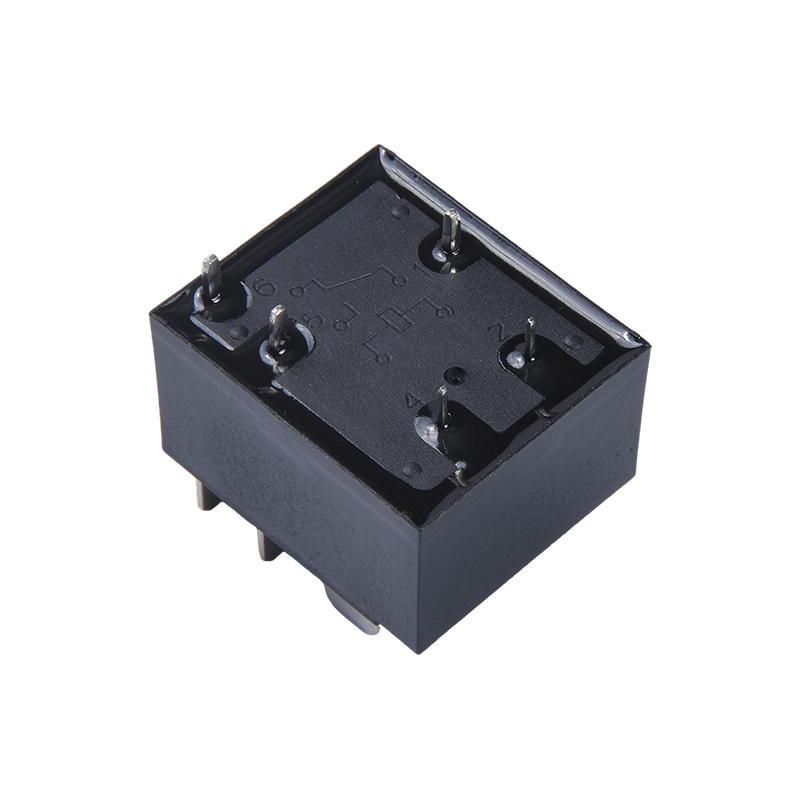

Kada je tražena vrijednost još uvijek u rasponu releja, SPDT relej od 30 A do 40 A, kao što je CY T91, može osigurati prebacivanje velike struje u manjem paketu.

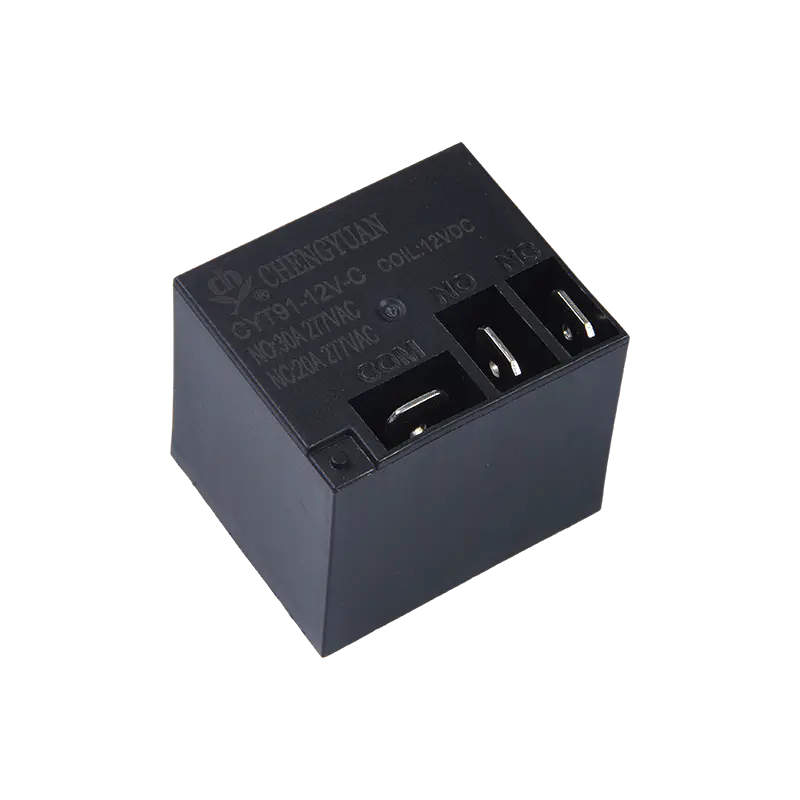

CYT91 / T91 SPDT relej snage velike struje Kompaktni 30 A SPDT relej snage za prespajanje velike struje u skučenim prostorima; alternativu releju prije razmatranja ponašanja luka kontaktora AC ili DC. Pogledajte proizvod → AC i DC prekidači nisu međusobno zamjenjivi
AC kontaktori imaju koristi od prirodnih nula struja, tako da se lukovi imaju priliku ugasiti. Istosmjerni sklopnici suočavaju se s kontinuiranim lukom koji se mora rastezati, hladiti i brzo rastaviti ili kontaktni razmak mora izdržati puni napon. To je razlog zašto DC kontaktor često ima drugačiju strukturu kontakta, magnetsko izbijanje i veću fizičku veličinu od AC uređaja s istom nazivnom strujom.
Visokonaponske DC aplikacije čine ovu razliku očitom. Paketi baterija, solarni nizovi i sustavi za punjenje mogu isporučiti opasnu energiju čak i nakon što se glavni prekidač otvori. Kontaktor mora sigurno prekinuti strujni krug, izolirati opterećenje i biti otporan na zavarivanje. Provjerite stvarnu vremensku konstantu, struju kratkog spoja i maksimalni napon, a ne samo nazivni napon.
Također se razlikuju izmjenične i istosmjerne zavojnice. Uskladite zavojnicu s napajanjem upravljanja i potvrdite podizanje, ispadanje i zadržavanje struje.
Kontrolni popis za odabir za projekte sklopnika velike snage
- Definirajte opterećenje. Odredite otporničko, induktivno, kapacitivno opterećenje, opterećenje motora, transformatora ili baterije. Obratite pažnju na postojanu struju i udarnu struju.
- Potvrdite sklopni napon. Zabilježite nazivni, maksimalni i prijelazni napon. Odvojeni AC i DC zahtjevi.
- Odaberite kategoriju korištenja. Koristite AC-1, AC-3, AC-4, DC-1 ili kategoriju koja odgovara stvarnoj dužnosti.
- Uskladite zavojnicu. Provjerite napon svitka, AC ili DC, podizanje, ispadanje i struju zadržavanja.
- Provjerite radni ciklus. Procijenite operacije po satu i očekivani električni vijek trajanja. Motorno trčanje može brzo skratiti život.
- Pregledajte potiskivanje luka i terminale. Potvrdite lučnu komoru, smjer ispuhivanja, moment priključka i raspored sabirnice ili PCB-a.
- Validirajte okruženje i standarde. Provjerite temperaturu okoline, vlažnost, vibracije, stupanj onečišćenja i potrebne certifikate.
- Testirajte prototip. Prije puštanja u proizvodnju obavite testove spajanja i prekida u najgorem slučaju napona i struje.
Za graditelje panela, moduli montirani na tračnice mogu pojednostaviti ožičenje i zamjenu. Relejni modul DIN tračnice s kontaktom od 16 A, kao što je relejni modul tračnice MCYF3 14F, može se nositi s kompaktnim industrijskim kontrolnim zadacima gdje bi puni kontaktor bio predimenzioniran.
MCYF3 14F relejni modul za DIN šinu Modular 16 Relejni modul montiran na tračnicu za centraliziranu industrijsku kontrolu, pojednostavljuje ožičenje i zamjenu gdje bi puni kontaktor bio predimenzioniran. Pogledajte proizvod → Prijave i integracijske točke
Kontaktori velike snage pojavljuju se gdje god signal male snage mora kontrolirati strujni krug visoke energije. Uobičajeni primjeri uključuju:
- Pokretači motora i upravljačke ploče pumpi, gdje kontaktori upravljaju startnom strujom.
- HVAC kompresori i ventilatori, gdje česti ciklusi i induktivna opterećenja zahtijevaju čvrste kontakte.
- Baterijska pohrana energije i distribucija istosmjerne struje, gdje su izolacija i potiskivanje luka ključni za sigurnost.
- Solarni pretvarači i oprema za punjenje, gdje se visoki napon DC mora pouzdano uključiti.
- Banke industrijskog grijanja i rasvjete, gdje otpornička opterećenja još uvijek mogu zahtijevati veliki strujni kapacitet.
Integracija je važna koliko i sam kontaktor. Veličina kućišta utječe na porast topline. Duljina ožičenja utječe na pad i udar napona. Potiskivanje zavojnice može spriječiti oštećenje PLC izlaza. Koristite RC prigušivač, flyback diodu ili varistor prema vrsti zavojnice.
Uobičajeni rizici nabave i kako ih smanjiti
Najčešća pogreška je uspoređivanje samo naslovne trenutne ocjene. Relej od 40 A i kontaktor od 40 A mogu izgledati slično u liniji specifikacija, ali njihova prekidna sposobnost, radni ciklus i toplinsko ponašanje mogu biti vrlo različiti. Još jedan rizik je pretpostavka da će kontaktor nominiran za izmjeničnu struju raditi na istosmjernu struju. Obično neće, barem ne sigurno ili dugo.
Timovi za nabavu također bi trebali provjeriti reviziju podatkovne tablice, napon zavojnice, raspored kontakata, orijentaciju terminala i dokumente o potvrdi. Kada aplikacija uključuje sigurnosne funkcije, zatražite testne podatke i uzorak za validaciju.
Za prilagođene ili umjerene projekte, izravna suradnja s proizvođačem releja može skratiti petlju odabira. Tvrtka koja stoji iza ove stranice proizvodi releje i industrijske upravljačke module od 1996. i može pregledati zahtjeve za opterećenje, zavojnicu i montažu u odnosu na dostupne proizvode. Možete pregledati pozadina tvrtke or pošaljite podatke o prijavi za ponudu .
Usklađivanje uređaja sa stvarnim opterećenjem
Počnite s učitavanjem, a ne sa stranicom kataloga. Definirajte struju, napon, udar, radni ciklus, okolinu i potreban vijek trajanja. Zatim odlučite je li kontaktor velike snage, relej velike struje ili modul DIN tračnice prava razina prebacivanja. Kontaktori su napravljeni za velika opterećenja i čest rad. Releji i moduli velike struje bolji su kada je opterećenje umjereno, a paket mora ostati kompaktan.
Ako je aplikacija na granici, testirajte je. Uređaj koji je prošao test na sobnoj temperaturi može otkazati u zatvorenom ormariću na 60 C. Kontaktor koji drži otporsko opterećenje može se zavariti pri pokretanju motora. Dodatni korak provjere obično je jeftiniji od greške na terenu.
