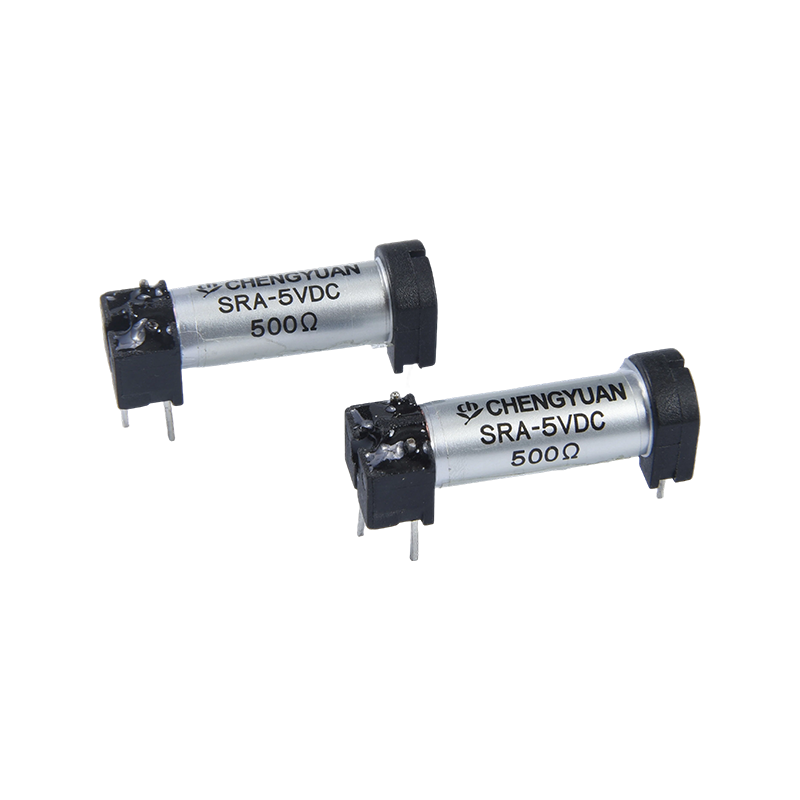

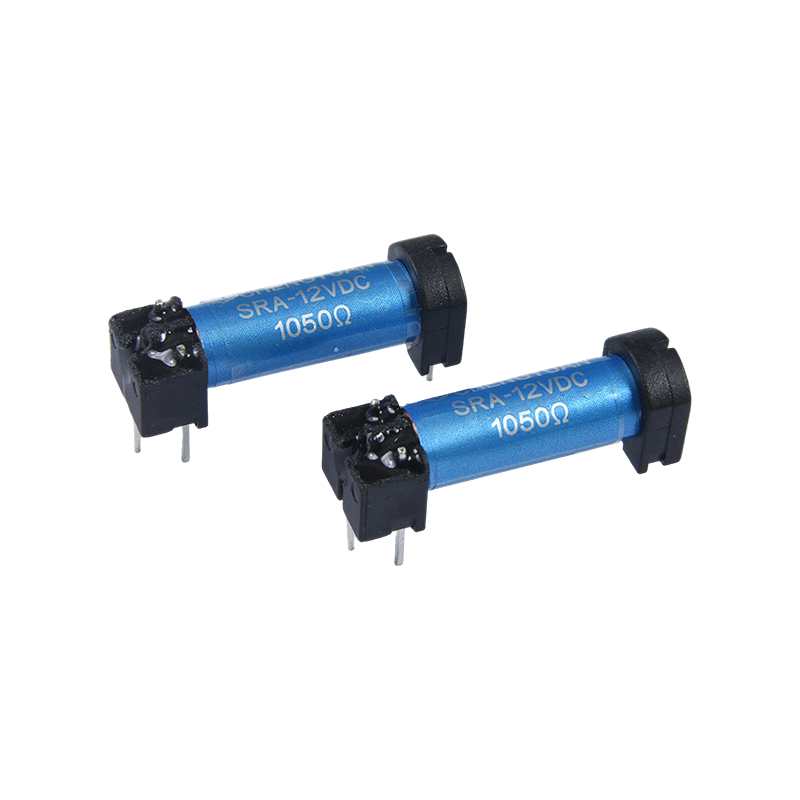

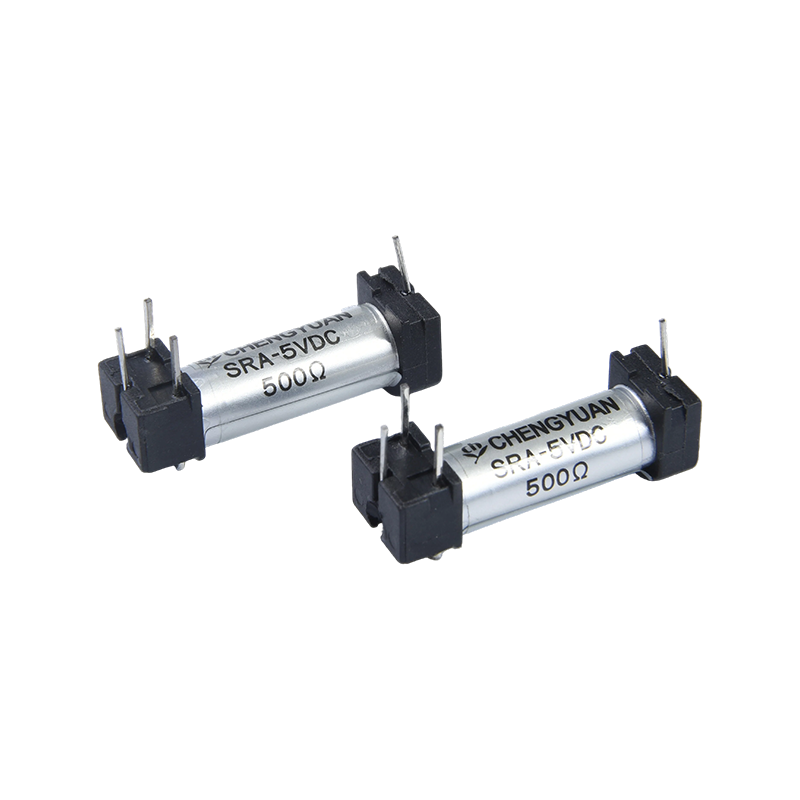

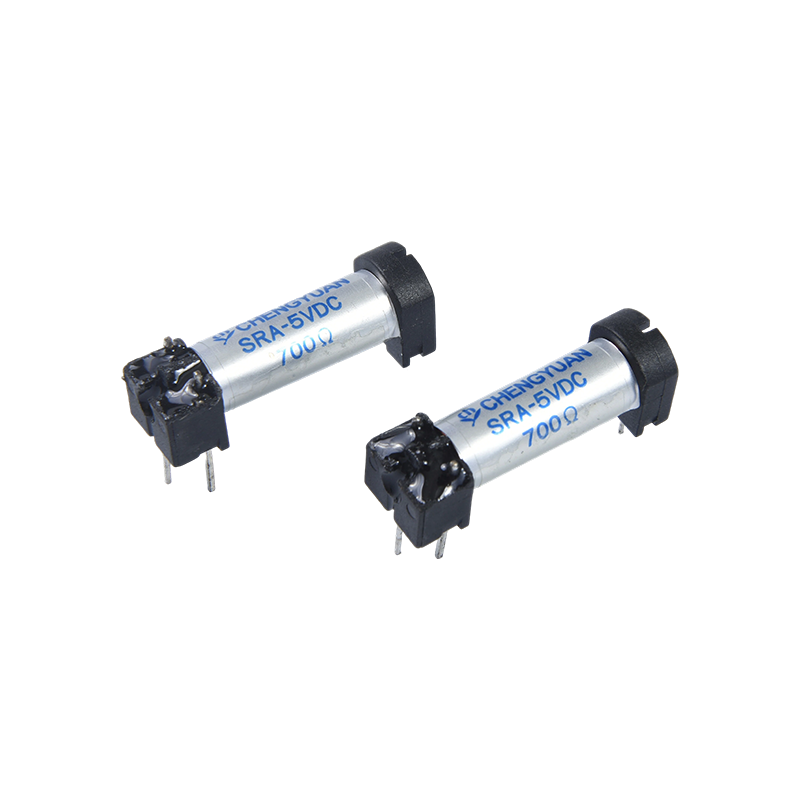

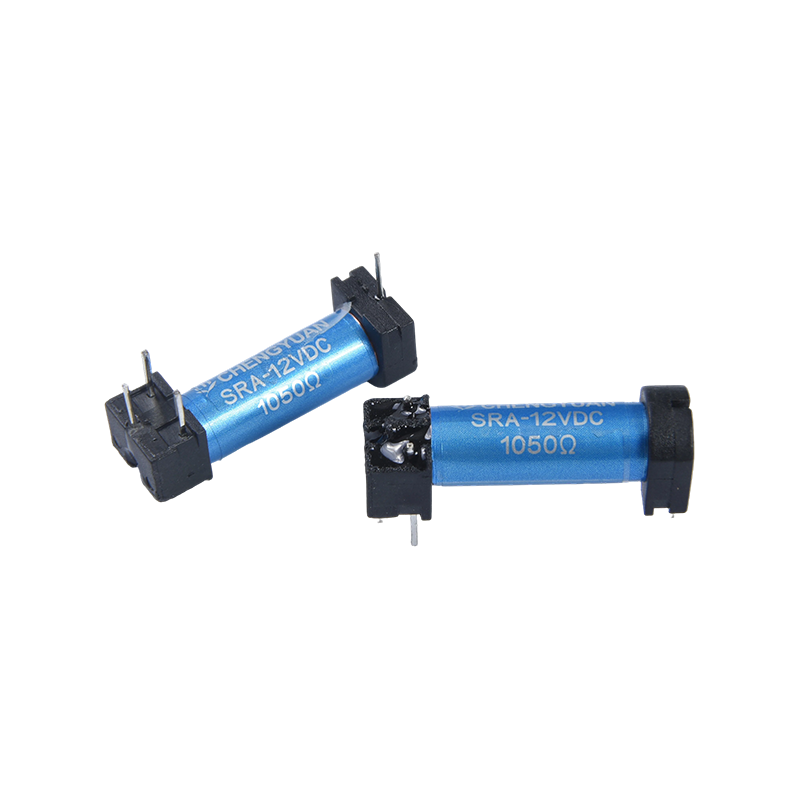

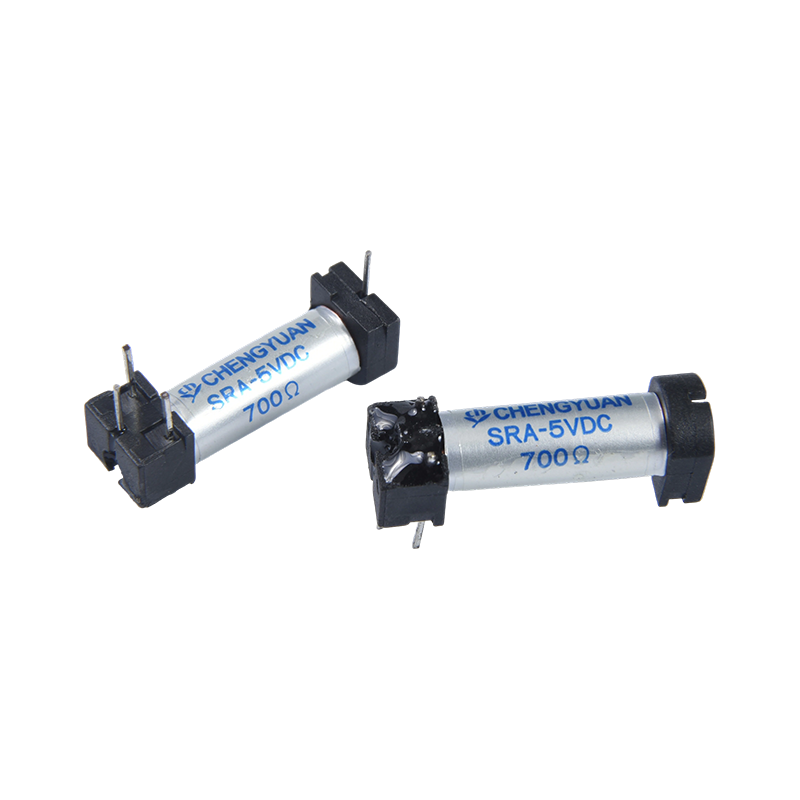

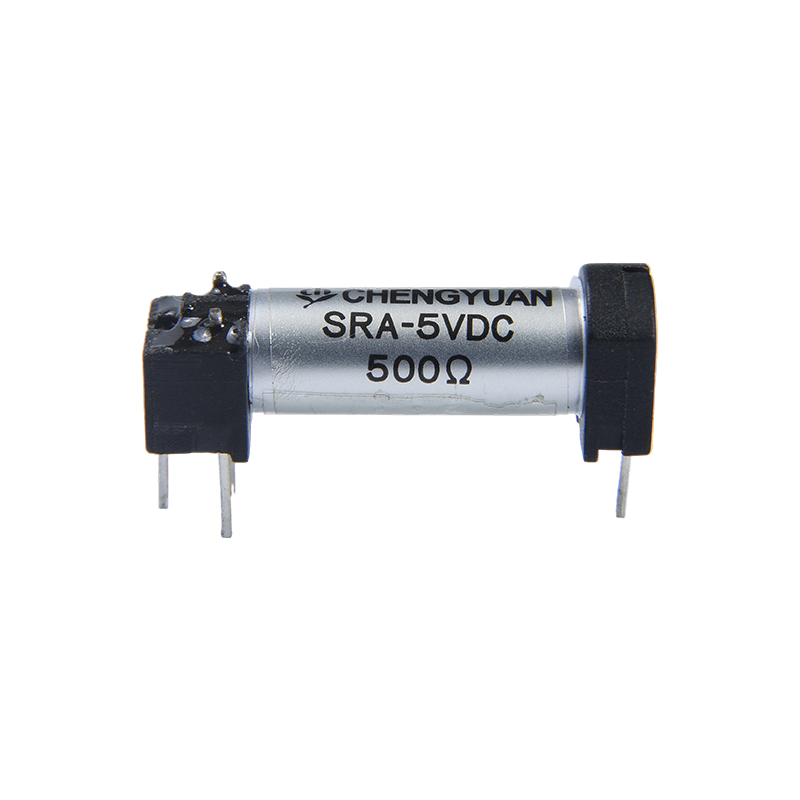

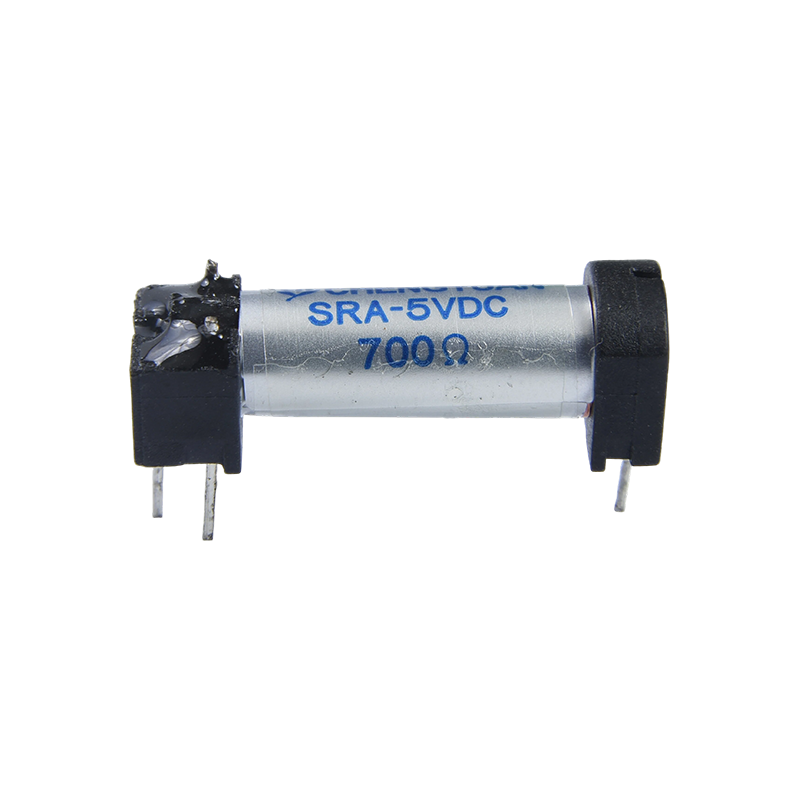

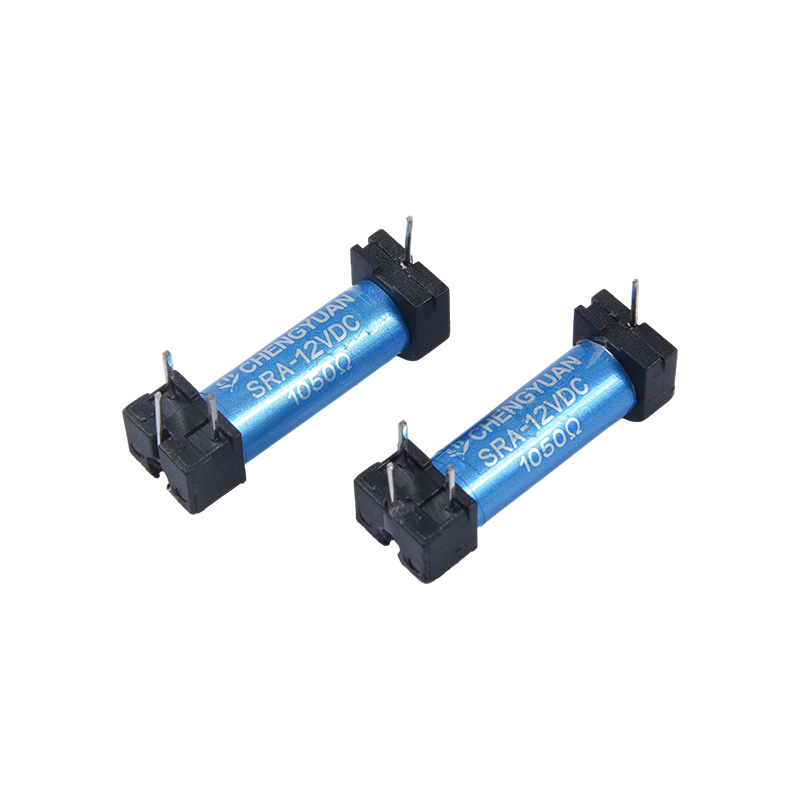

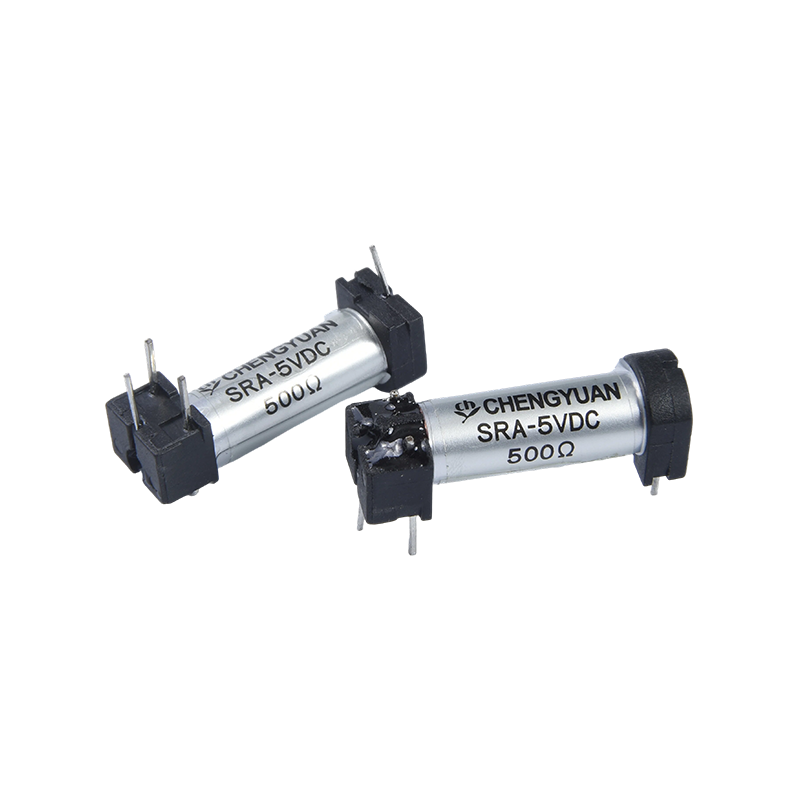

I. Značajke proizvoda
1. Minijaturizirani dizajn: mala veličina i mala težina učinkovito štede prostor na PCB ploči, pogodno za scenarije montaže visoke gustoće;
2. Pogodna instalacija: Podržava izravno lemljenje na tiskane ploče, kompatibilno s automatiziranim procesima lemljenja, poboljšavajući učinkovitost sklapanja;
3. Pouzdana struktura: Usvaja strukturu reed prekidača, nudi jaku otpornost na udarce i vibracije, osiguravajući stabilan rad u različitim okruženjima.
II. Prednosti
1. Visoka osjetljivost: Dizajn visoke osjetljivosti omogućuje brz odgovor na slabe upravljačke signale, poboljšavajući točnost upravljanja;
2. Niska potrošnja energije: Niska potrošnja energije zavojnice, pogodna za elektroničke uređaje koji se napajaju baterijama ili male snage;
3. Snažna prilagodljivost okolišu: izvrsna otpornost na udarce i vibracije, dug radni vijek, smanjenje troškova održavanja i zamjene opreme;
4. Fleksibilna instalacija i odabir: Podržava izravno lemljenje PCB-a, s dostupnim specifikacijama impedancije više zavojnica koje odgovaraju različitim sklopovima i zahtjevima instalacije.
III. Glavna komponenta SR reed releja, reed prekidač, zatvoren je u inertnom plinu. Strujni krug se uključuje i isključuje magnetiziranjem reed kontakata putem magnetskog polja. Njegova ultra-mala veličina, niska potrošnja energije, visoka osjetljivost i dug životni vijek njegove su ključne prednosti, što ga čini prikladnim za aplikacije koje zahtijevaju veliku prostornu učinkovitost i pouzdanost.
Tipične primjene uključuju:
Komunikacijska oprema: Koristi se u brojčanicima, video telefonskim sustavima, itd., za prebacivanje signala ili zaštitu strujnog kruga.
Sigurnosni sustavi: Integrirani u sustave kontrole pristupa, alarmne uređaje i nadzorne kamere.
Industrijska automatizacija i razni instrumenti za testiranje čipova, automobilski testeri, itd.
Medicinska i mjerna oprema: Zbog niske proizvodnje topline i visoke stabilnosti, pogodna je za osjetljivo prebacivanje signala u preciznim instrumentima ili sustavima za testiranje.
| Parametri kontakta |
| Naziv parametra | Vrijednost parametra |
| model | SR |
| Kontaktni materijali | Ru/Rh |
| Kontaktni otpor | ≤100 mΩ maks. (pri 1 A 16 VDC) |
| Nazivno opterećenje (otporno) | 0,1 A 125 VAC / 0,5 A 24 VDC |
| Maksimalna sklopna struja | 0,5 A |
| Maksimalni sklopni napon | 200VAC |
| Maksimalna sklopna snaga | 10VA(AC)/10W(DC) |
| Parametri izvedbe |
| Vrijeme uvlačenja (nazivni napon) | 0,55 ms maks. |
| Vrijeme oslobađanja | 0,2 ms maks. |
| Otpor izolacije | Min. 100 MΩ (na 500 VDC) |
| Dielektrični otporni tlak | Kontakt-kontakt: 200VAC, 50/60Hz za 1 minutu |
| Dielektrični otporni tlak | Spajanje kontaktne zavojnice: 1400VAC, 50/60Hz za 1 minutu |
| Otporan na vibracije (izdržljiv) | 10-55Hz, dvostruka amplituda 1,5 mm |
| Otpornost na vibracije (za kvarove) | 10-55Hz, dvostruka amplituda 1,5 mm |
| Otpornost na udar (kvar) | 20G min |
| Otpornost na udarce (trajnost) | 100G Min |
| Mehanički život | 100.000.000 puta |
| Električni život | 10.000.000 puta |
| Temperatura okoline | -40 ℃ do 85 ℃ (bez kondenzacije) |
| težina | Otprilike 3g |
| Parametri zavojnice (20 ℃) |
| Nazivni napon (VDC) | Nazivna struja ±10% (mA) | Otpor zavojnice ±10% (Ω) | Nazivna snaga | Ulazni napon (maks.) | Napon otpuštanja (min.) | Maksimalni trajni primijenjeni napon |
| 3 | 0.012 | 250 | Otprilike 0,036 W | 75% nazivnog napona | 10% nazivnog napona | 130% nazivnog napona |
| 5 | 0.01 | 500 | Otprilike 0,05 W |
| 12 | 0.012 | 1000 | Otprilike 0,144 W |
| 24 | 0.012 | 2000 | Otprilike 0,288 W |
Gornje vrijednosti su početne vrijednosti. Nemojte primjenjivati maksimalni napon na proizvod kontinuirano dulje od 10 minuta kako biste izbjegli pregrijavanje svitka.

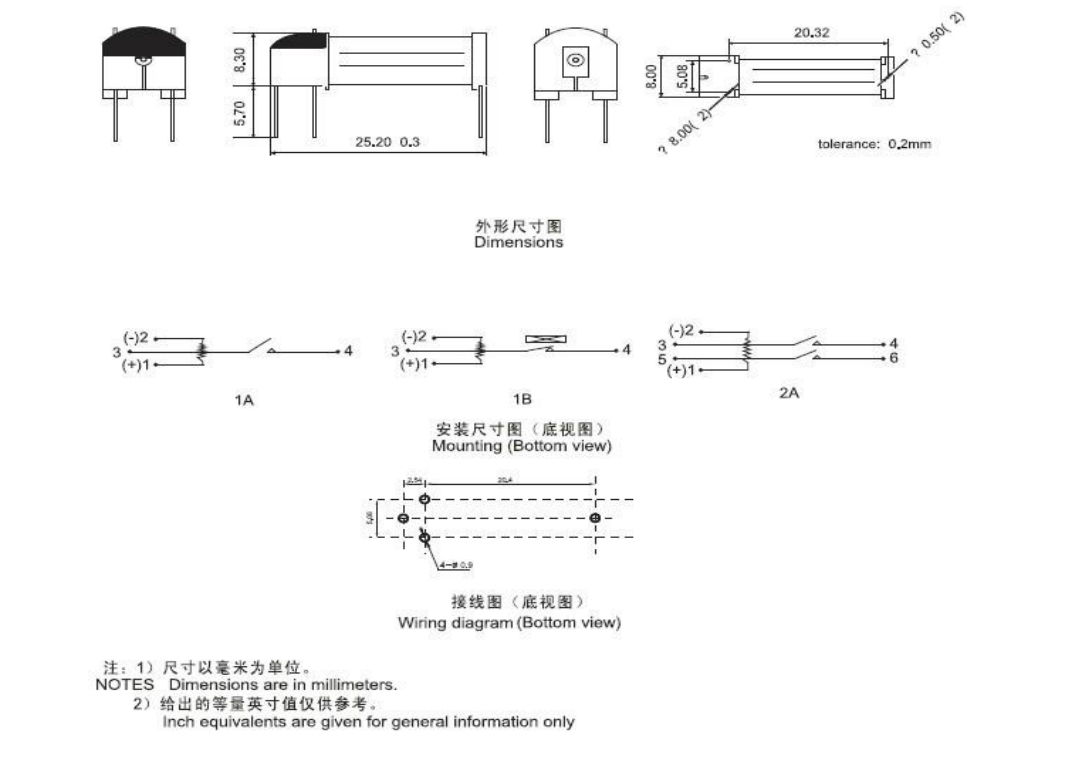

Okvirni crtež dimenzija, dijagram ožičenja i dijagram položaja otvora za montažu (jedinica: mm)
Oznaka naručivanja
SR - 1 - A - 05
1 2 3 4
1: Model: SIP
2: Broj kontaktnih grupa: 1-1 pol
3: Vrsta kontakta: C (referenca C); H (referenca A); B (referenca B)
4: Nazivni napon: 3, 5, 12, 24 VDC
Izjava o odricanju od odgovornosti: Ova specifikacija proizvoda služi samo za kupca i podložna je promjenama bez prethodne obavijesti.
Nemoguće je za Sheng Yuan procijeniti sve radne parametre potrebne za releje u svakoj specifičnoj primjeni; stoga bi kupci trebali odabrati proizvode koji odgovaraju njihovim specifičnim uvjetima uporabe. Za zapečaćeno
releja, otvorite ventilacijske otvore na kućištu nakon postavljanja i čišćenja prije upotrebe. Ako imate bilo kakvih pitanja, molimo kontaktirajte Sheng Yuan za daljnju tehničku podršku. Međutim, odgovornost za odabir proizvoda leži isključivo na kupcu.
