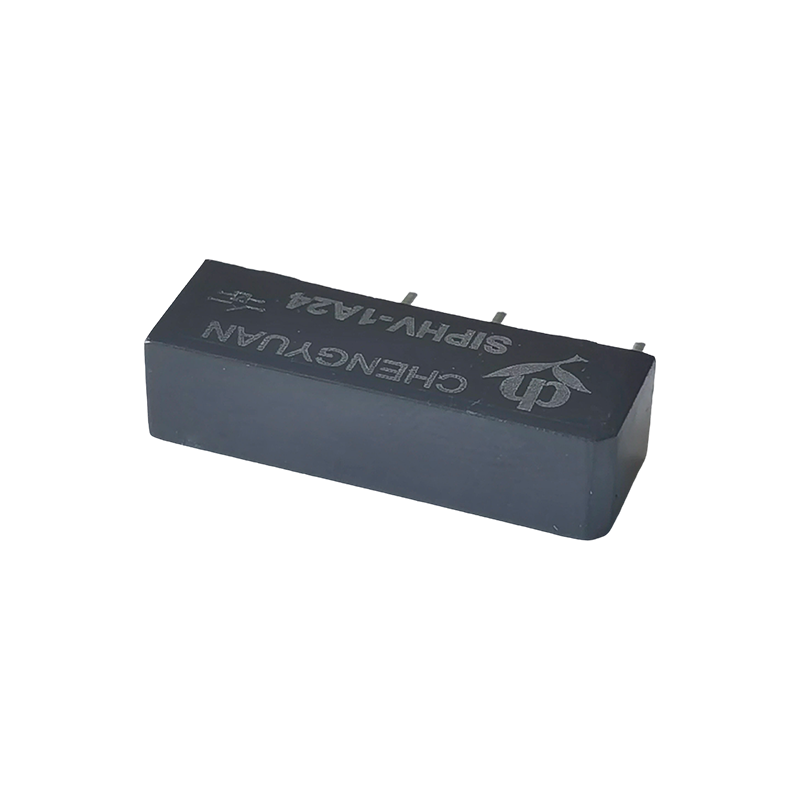

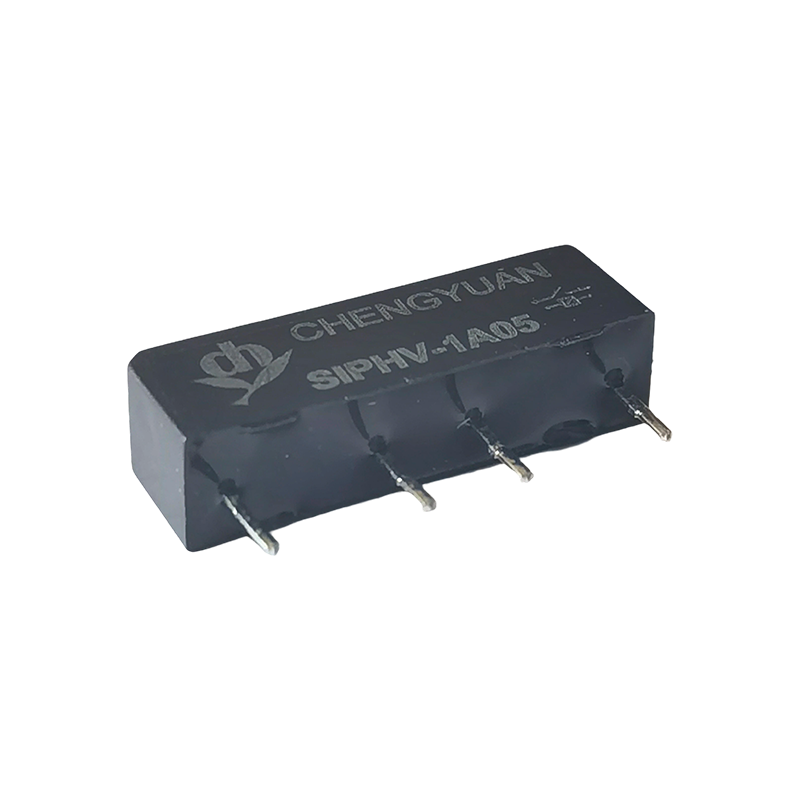

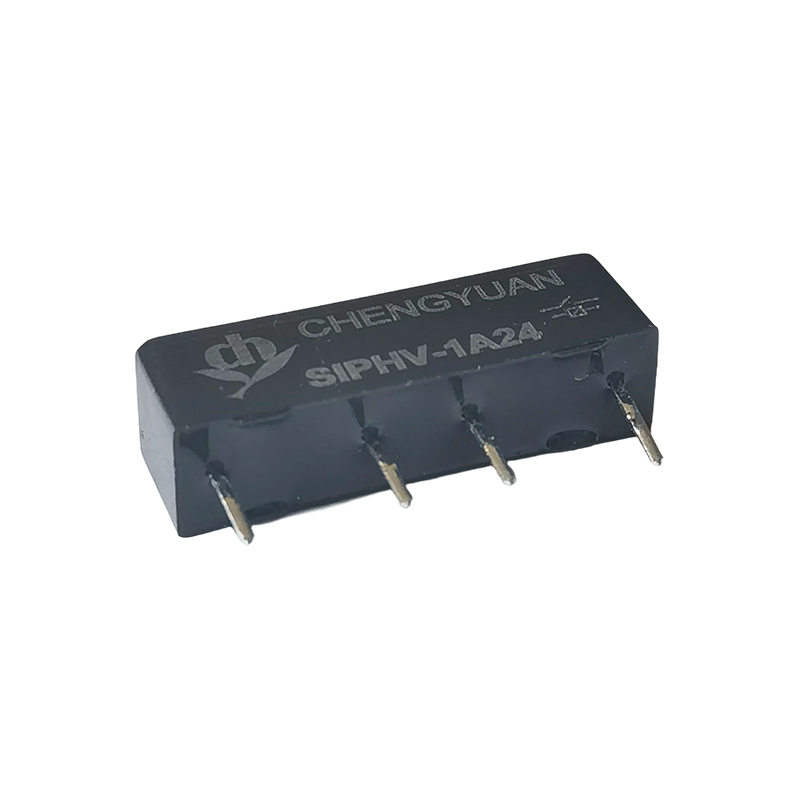

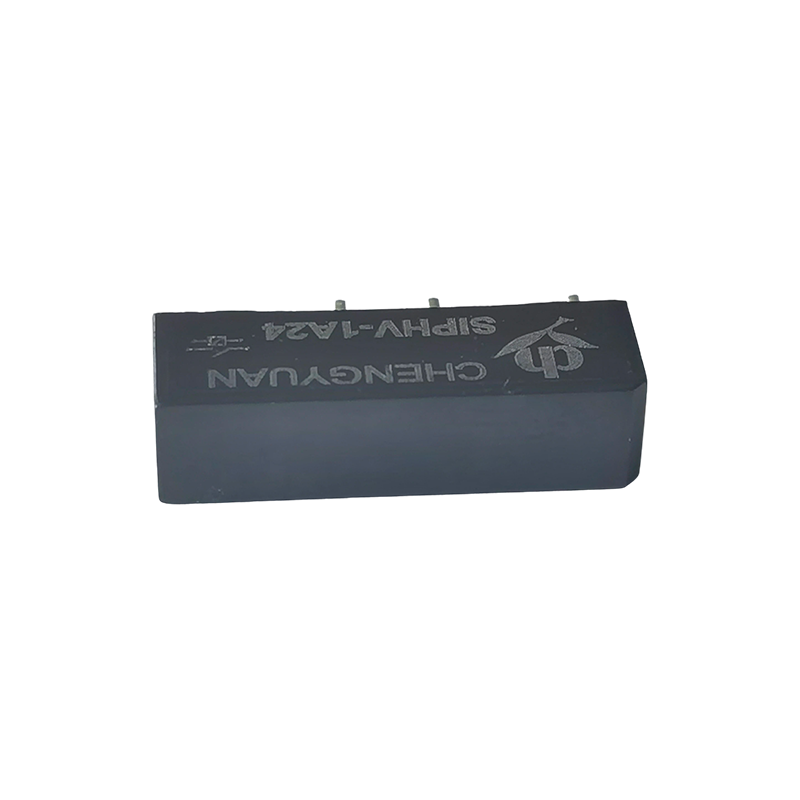

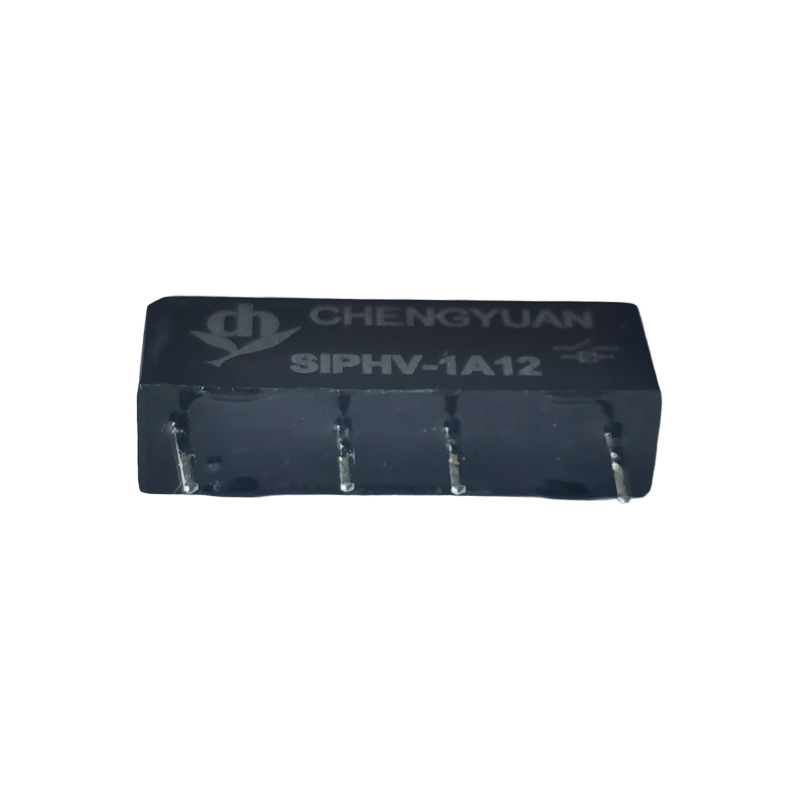

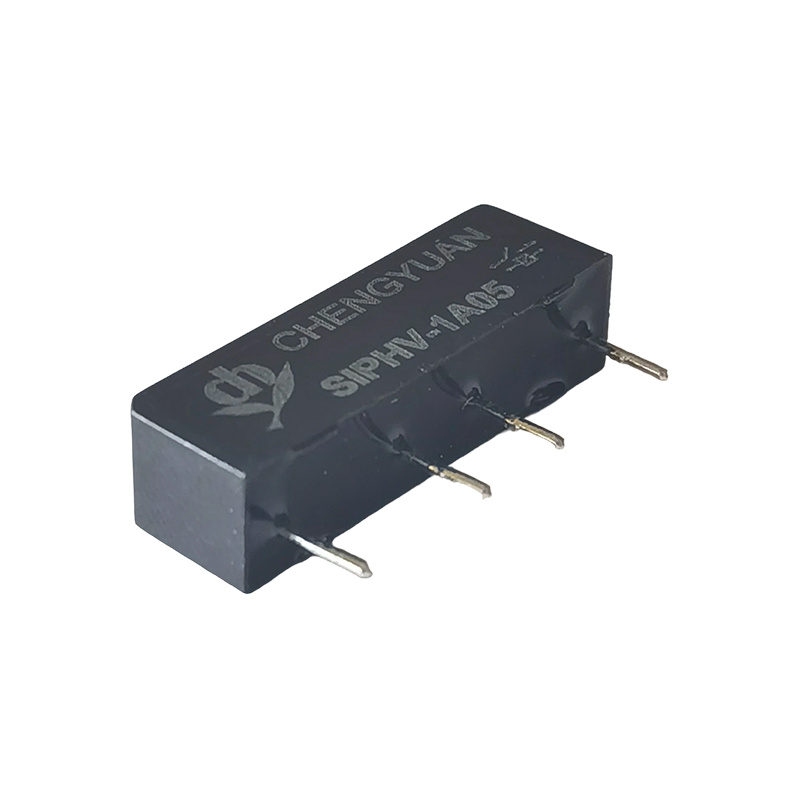

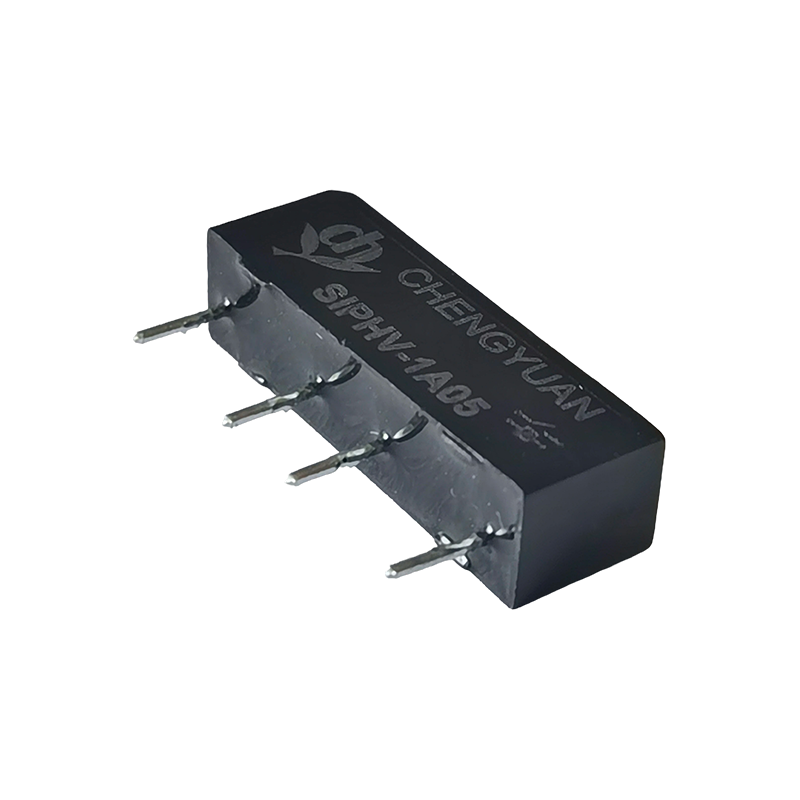

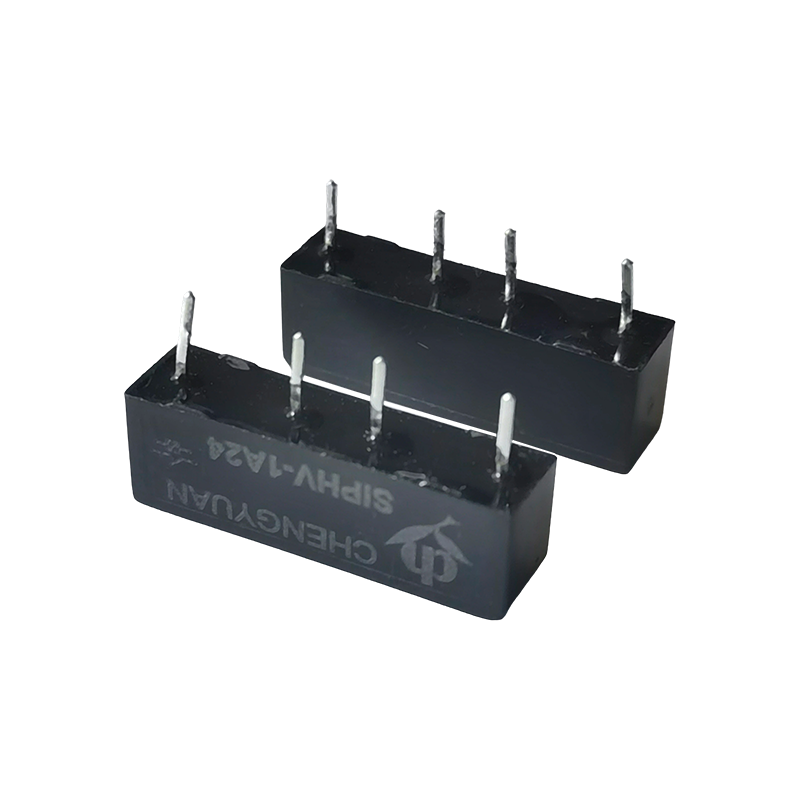

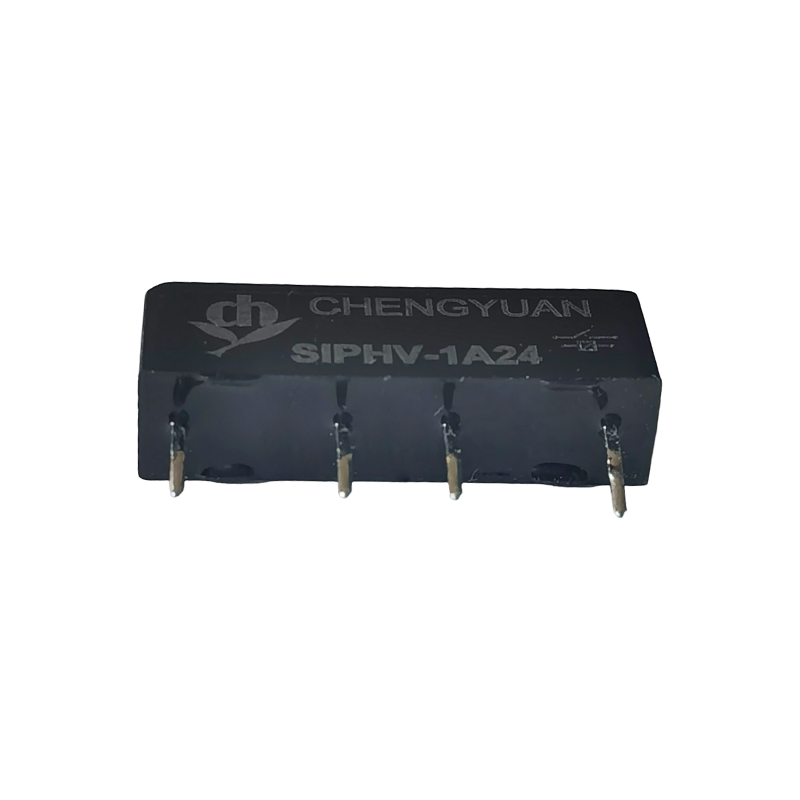

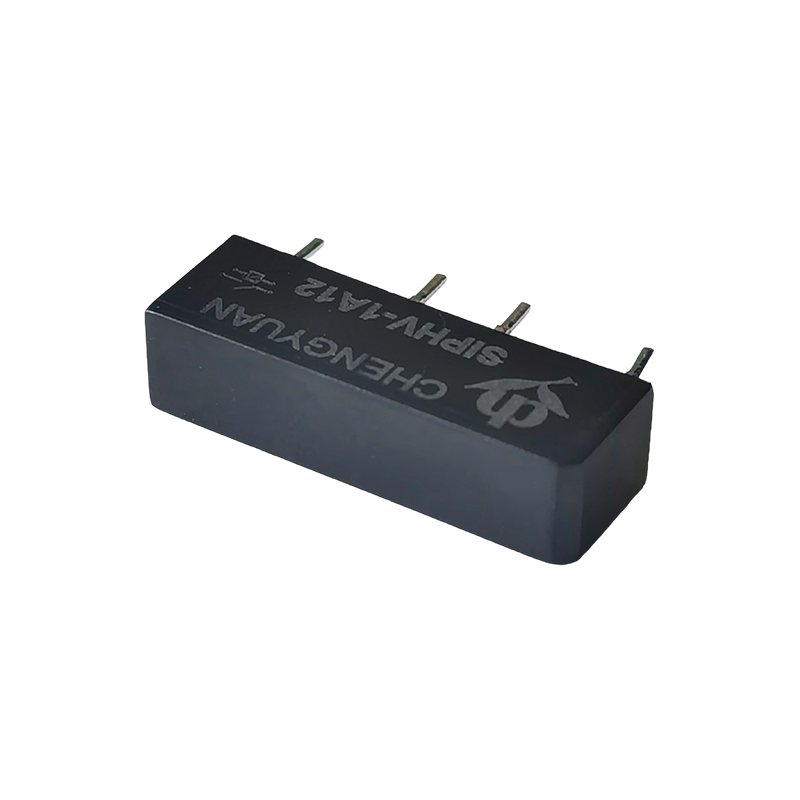

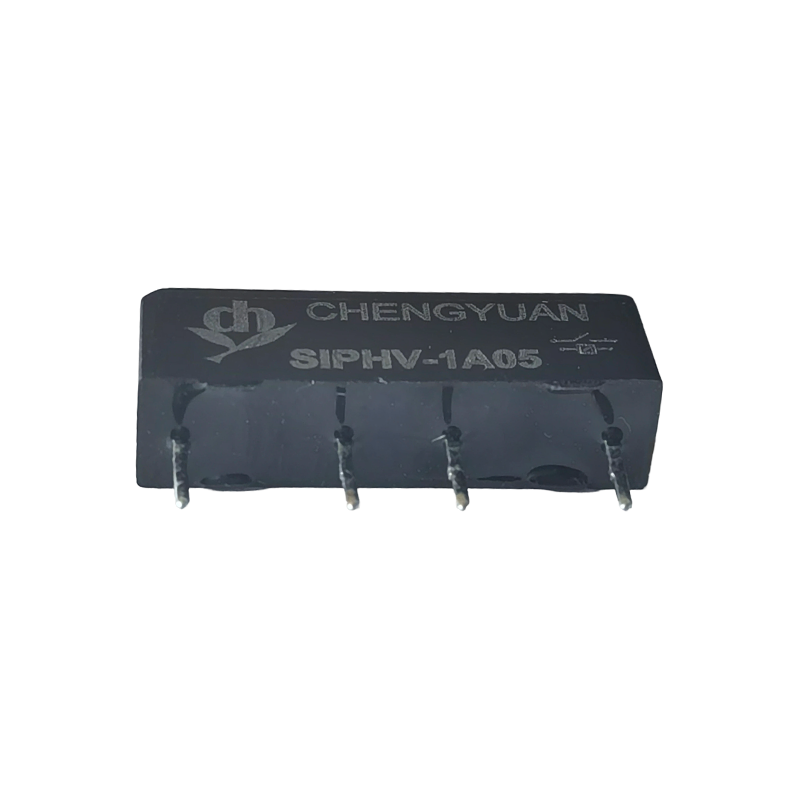

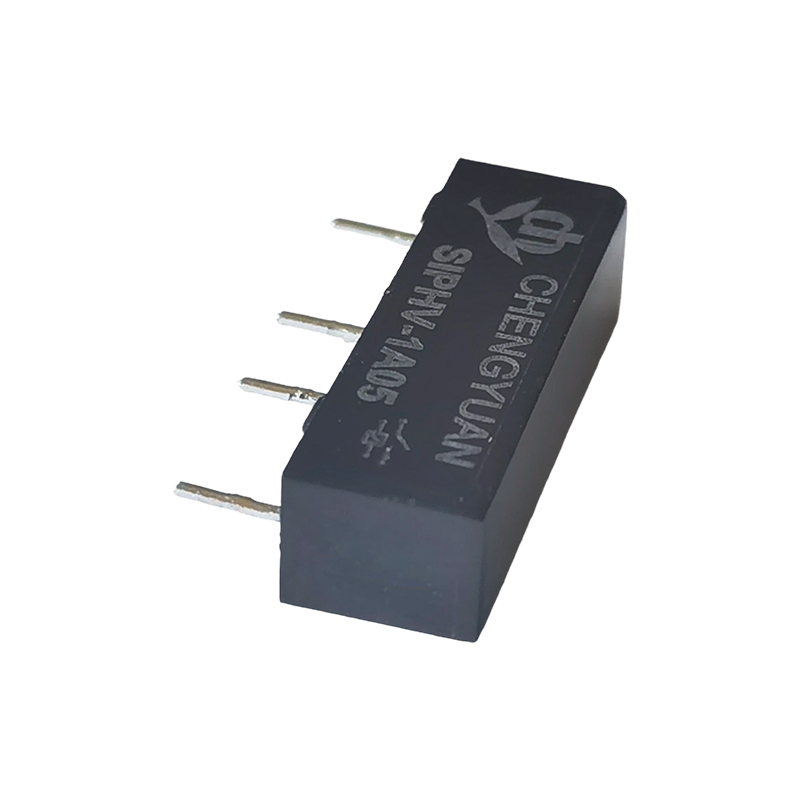

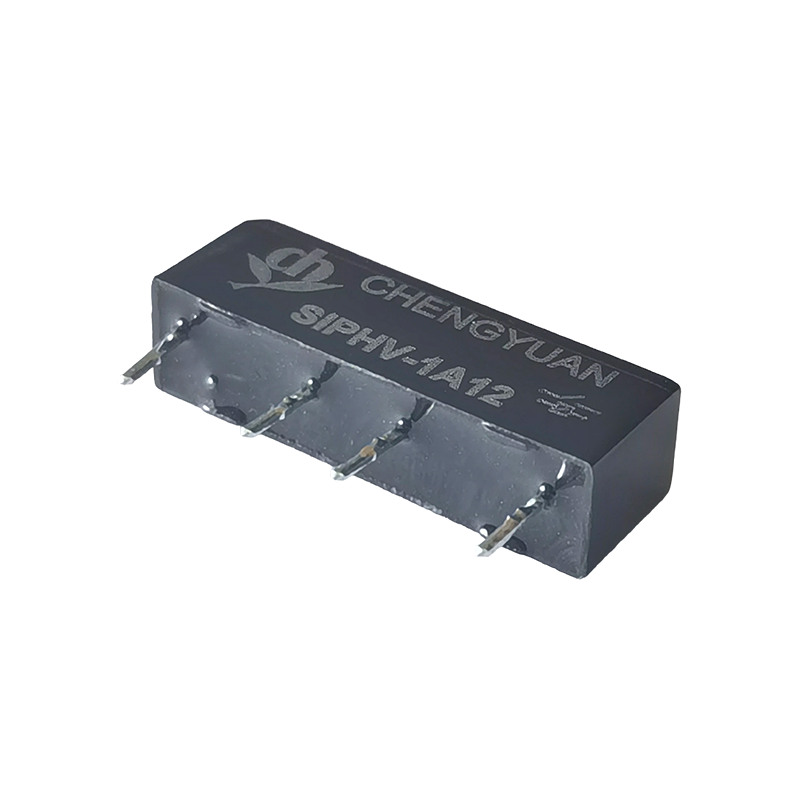

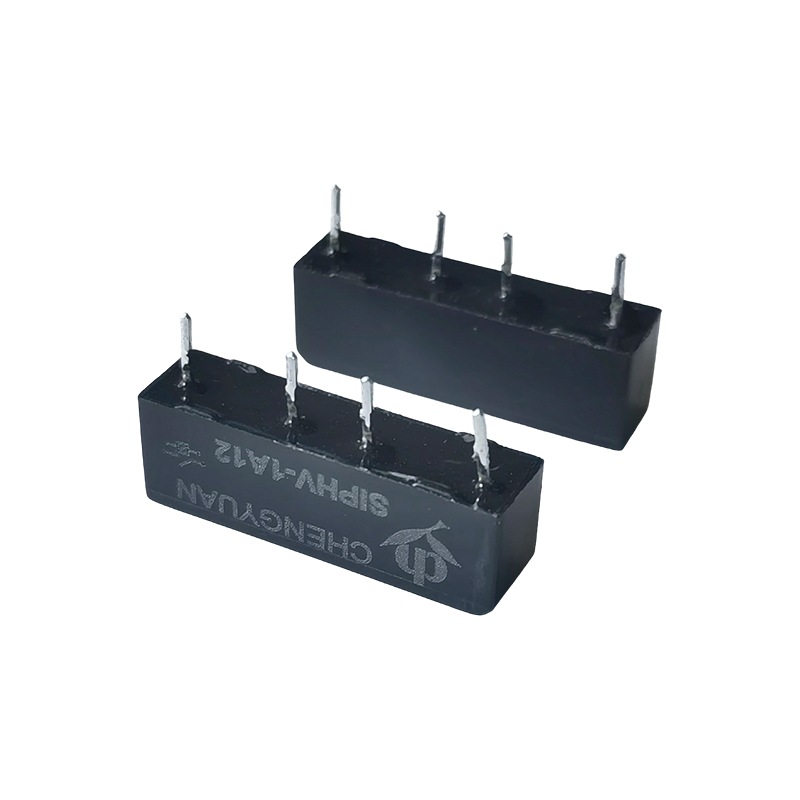

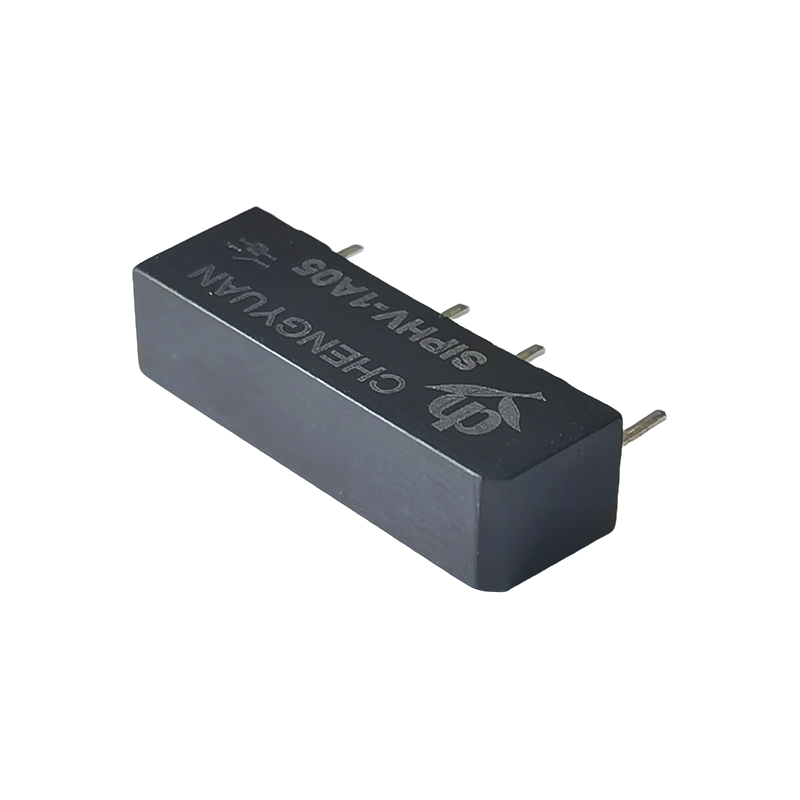

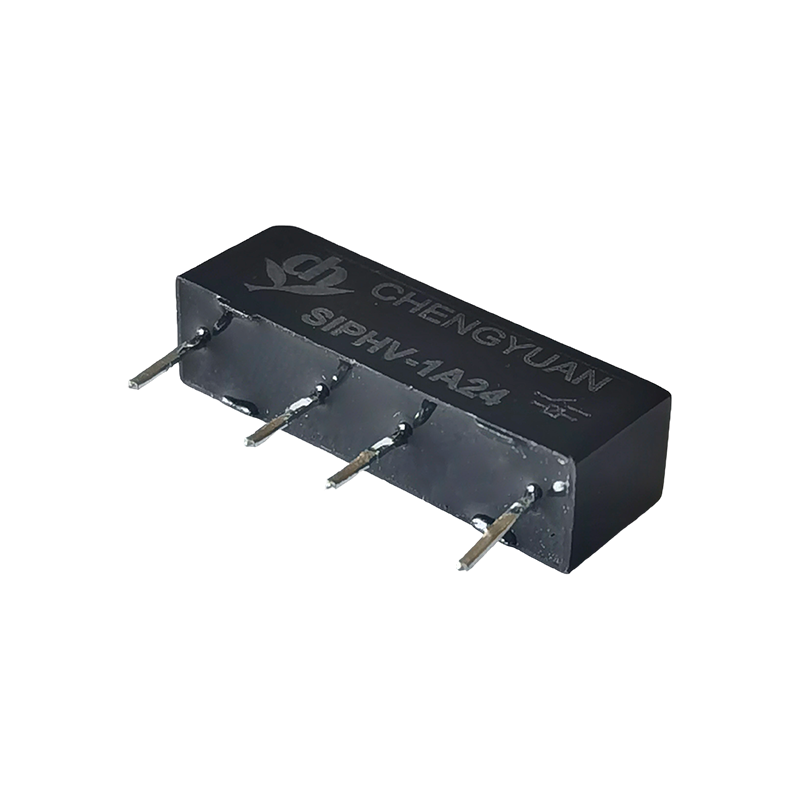

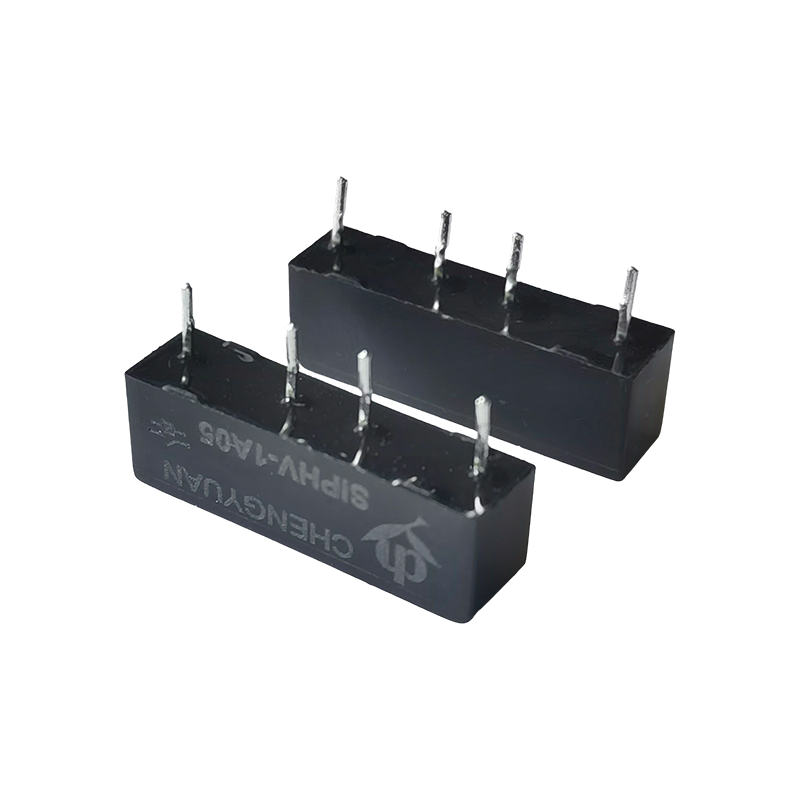

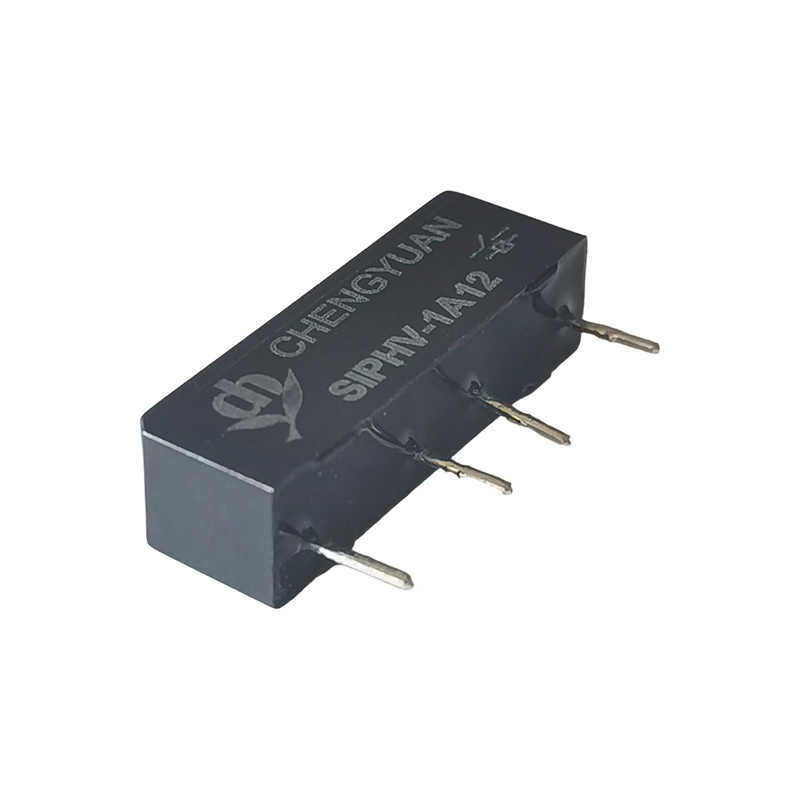

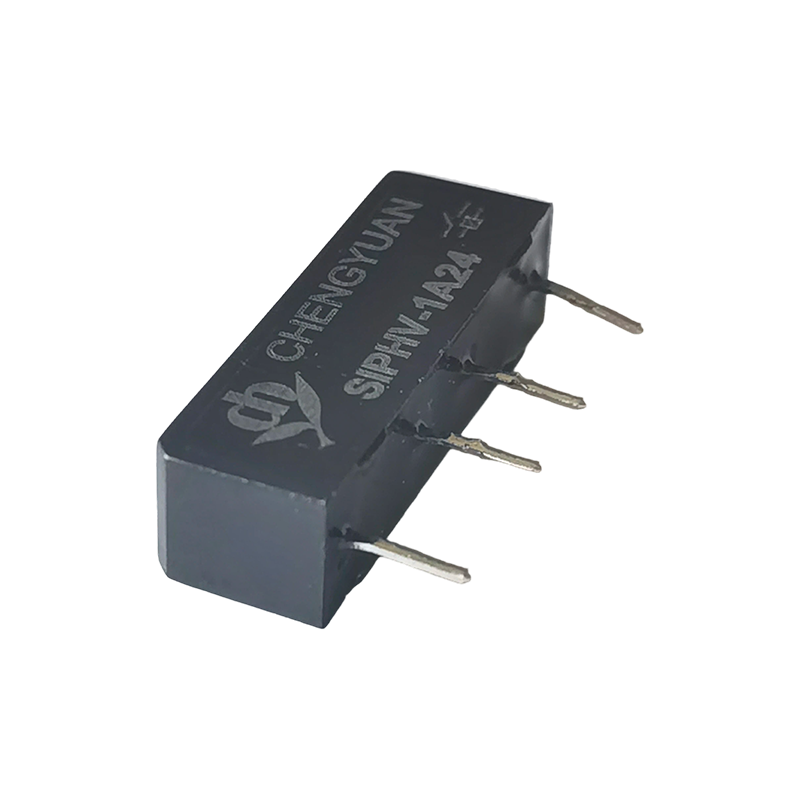

Značajke proizvoda:
Ultravisoki naponski otpor: Maksimalni nazivni napon do 4KVDC, sposoban izdržati opterećenja od 1000VAC peak/VDC, daleko premašujući razinu naponskog otpora tipičnih releja.
Tehnologija reed prekidača: koristi reed prekidač kao osnovni sklopni element, nudeći brzu brzinu prebacivanja, dug životni vijek i mali kontaktni otpor.
Minijaturno pakiranje: Kompaktni SIP (Single In-line Package) dizajn značajno štedi prostor na tiskanoj ploči, olakšavajući montažu velike gustoće.
Izravna montaža PCB-a: Dizajniran posebno za PCB ploče, osigurava sigurno lemljenje i prikladnost za automatiziranu proizvodnju.
Niska potrošnja energije: Raspon napona zavojnice od 3VDC do 24VDC, lako se integrira u različite niskonaponske upravljačke krugove.
Tipične primjene:
Oprema za ispitivanje visokog napona: koristi se u instrumentima za ispitivanje kao što su ispitivači otpornosti napona i ispitivači izolacije za prebacivanje i izolaciju visokonaponskih signala.
Medicinska elektronika: Prikladna za visokonaponske upravljačke dijelove u medicinskoj opremi, osiguravajući sigurnu izolaciju.
Komunikacijska oprema: Koristi se u modulima strujnih krugova koji zahtijevaju visokonaponsku izolaciju ili sklopke u komunikacijskim sustavima.
Precizni mjerni instrumenti služe kao ključna komponenta za prebacivanje visokonaponskog signala u visoko preciznim mjernim sustavima.
Industrijska automatizacija: Koristi se za prijenos signala i zaštitu u visokonaponskim upravljačkim krugovima.
| Ocjena kontakta |
| Kontakt dogovor | 1A; |
| Ocjena kontakta | 100 W (maks. sklopni napon 350 VDC, 300 VAC) |
| Maksimalni sklopni napon | 1000VAC vrh/VDC |
| Maksimalna sklopna struja | 1.0A |
| Maksimalna nosiva struja | 2.5A |
| Očekivano trajanje života | 5VDC 10mA 5X108 Ops 1KVDC 1mA 1X105 Ops |
| Parametar zavojnice |
| Napon zavojnice (VDC) | Otpor zavojnice Ω± 10% | Normalna struja (mA) | Napon otpuštanja VDC (min.) (8% nazivnog napona) | Pokretni napon VDC (maks.) (75% nazivnog napona) |
| Ocijenjeno | Maks |
| 5 | 6.50 | 120 | 41.7 | 0.5 | 3.8 |
| 12 | 15.6 | 500 | 24.0 | 1.2 | 9.0 |
| 24 | 31.2 | 2000 | 12.0 | 2.4 | 16.8 |
Oprez: 1, Korištenje bilo kojeg napona zavojnice nižeg od nazivnog napona zavojnice ugrozit će rad releja.
2, Napon pokretanja i otpuštanja su samo u svrhu testiranja i ne smiju se koristiti kao kriterij dizajna.
| Stanje rada |
| Kontaktni otpor | 150 mΩ |
| Probojni napon | Zavojnica na kontakte | 4000VDC |
| Preko kontakta | 4000VDC |
| Otpor izolacije | Otvoreni kontakti 1X1011Ω MIN. Kontakti za zavojnicu 1X1011Ω MIN. |
| Kapacitivnost | Preko otvorenog kontakta | 1,0 pF |
| Otvoreni kontakt sa svitkom | 2,0 pF |
| Vrijeme rada | 1,0 mS |
| Vrijeme oslobađanja | 0,25 mS |
| Radna temperatura | -40 ℃ - 85 ℃ |
| Temperatura skladištenja | -40 ℃ - 105 ℃ |
| Temperatura lemljenja | 5 sek. max 260 ℃ |

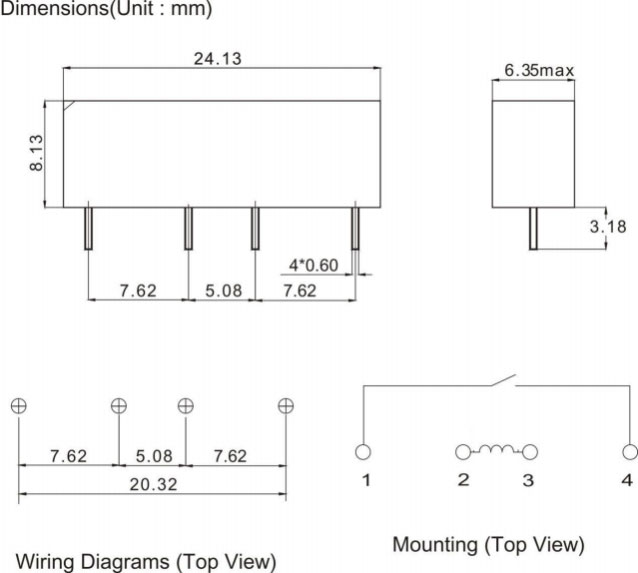

Dimenzije (mm)
| Podaci o naručivanju |
| SIPHV - 1A 12 1 2 3 |
| 1. Broj dijela: SIPHV 2. Kontakt obrazac: 1A 3. Nazivni napon zavojnice (VDC): DC: 5,12,24 |
