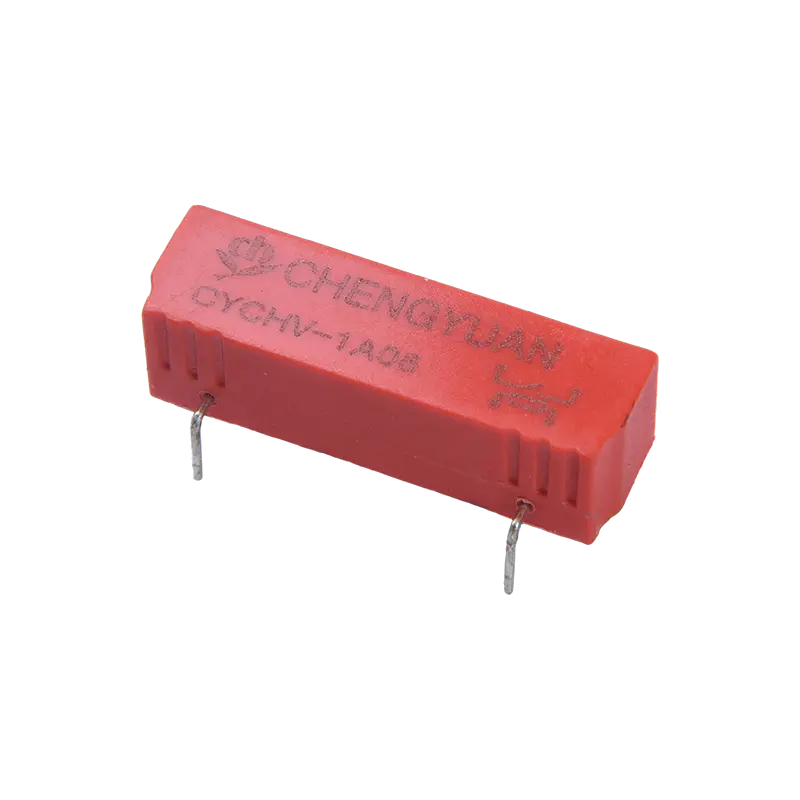

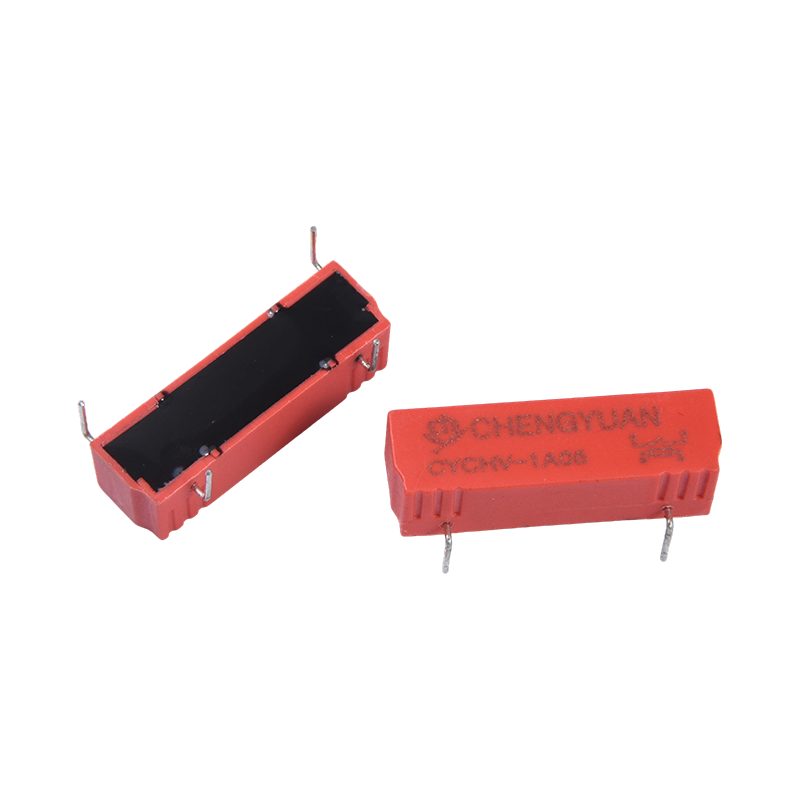

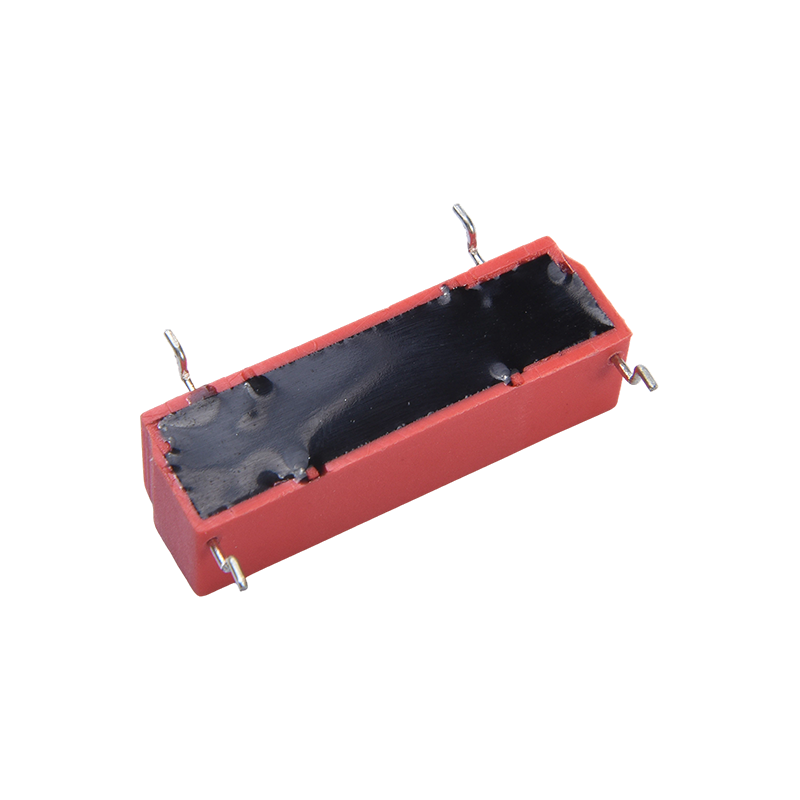

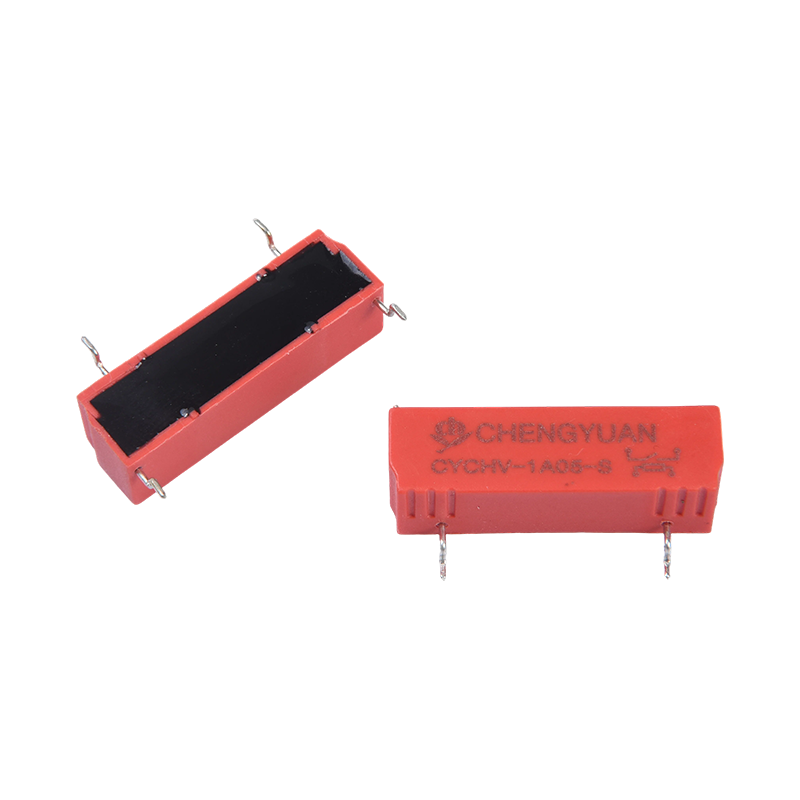

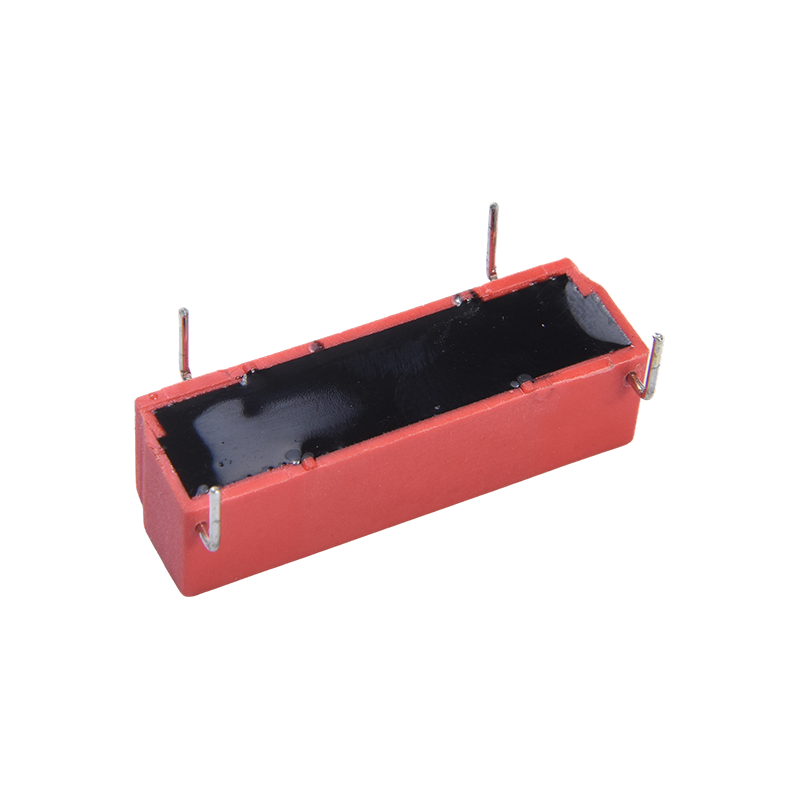

I. Struktura proizvoda i značajke instalacije
1. Struktura jezgre: Koristi strukturu magnetskog reed prekidača sa zapečaćenom staklenom cijevi, koristeći magnetsko polje za kontrolu rada reed prekidača, postižući učinkovitu izolaciju visokonaponskih i niskonaponskih krugova;
2. Minijaturizirani dizajn: Kompaktna veličina, pogodna za PCB montažu, štedi unutarnji prostor za instalaciju i olakšava rasporede visoke gustoće;
3. Stabilnost performansi: odlikuje se visokom osjetljivošću, dugim mehaničkim vijekom trajanja i snažnom otpornošću na smetnje iz okoline, osiguravajući stabilan rad u složenim radnim uvjetima.
II. Osnovne funkcije i primjenjivi scenariji
1. Osnovne funkcije: Omogućuje izolaciju, prebacivanje i kontrolu visokonaponskih krugova, dok također nudi otkrivanje signala, kontrolu niske potrošnje energije i visokopouzdane funkcije prebacivanja, pogodne za aplikacije otporne na eksploziju/vlagu;
2. Novo energetsko polje: Primjenjivo na sustave za otkrivanje izolacije i upravljanje strujom u električnim vozilima, stupovima za punjenje, pretvaračima, opremi za pohranu energije itd.
3. Ispitno i instrumentacijsko polje: Koristi se u visokonaponskim izolacijskim aplikacijama za instrumente, visokonaponska napajanja i druga ispitna polja;
4. Ostali visokonaponski scenariji: Prikladno za automatsku ispitnu opremu (ATE), medicinske uređaje, fotonaponske uređaje, bazne stanice i druge primjene koje zahtijevaju visokonaponsku izolaciju i pouzdano prebacivanje. IV. Korištenje osnovnih prednosti
1. Otpornost na ultravisoki napon: Izvrsne karakteristike izolacije i superiorne performanse otpornosti na napon između kontakata i zavojnica osiguravaju siguran rad u okruženjima visokog napona.
2. Minijaturizacija i visokonaponska kompatibilnost: Postiže visokonaponske sklopne sposobnosti u kompaktnoj veličini, ispunjavajući dvostruke zahtjeve minijaturizacije opreme i visokonaponske kontrole;
3. Širok raspon primjena: Pokriva više visokonaponskih polja primjene kao što su nova energija, ispitni instrumenti, medicinska oprema i komunikacije, nudeći veliku svestranost.
4. Dugi životni vijek i visoka pouzdanost: Dug mehanički vijek trajanja, visoka osjetljivost i mjerodavni certifikati smanjuju troškove održavanja opreme i rizike kvarova.
| Kontaktni podaci |
| Vrsta | CYCHV |
| Kontaktni materijal | Legure rodija |
| Dogovor o kontaktu | 1A |
| Kontaktni otpor | ≤ 150 mΩ Maks. (na 1 A 16 VDC) |
| Nazivno opterećenje (rezistivno opterećenje) | 10mA 1500VDC/ 15mA 1000VDC / 1A 30VDC |
| Maks. sklopna struja | 1A |
| Maks. sklopni napon | 1500VAC/1000VDC |
| Maks. Nošenje struje | 2,5A |
| Karakteristike |
| Vrijeme rada (pri nazivnom naponu svitka) | ≤ 1,5 ms Maks. |
| Vrijeme oslobađanja | ≤ 0,5 ms Maks. |
| Otpor izolacije | Min 10000 MΩ (pri 100 VDC, RH<45%) |
| Dielektrična čvrstoća | Između otvorenih kontakata: Standardno 3000VDC Visokotlačni tip3500VDC |
| Između svitka i kontakta: 7000 VDC |
| Otpornost na vibracije | 10-55Hz, 20g |
| Otpornost na udarce | 1/2 polusinusnog vala, 11ms, 3 aksijalne, 30G |
| Izdržljivost | Mehanička izdržljivost （10800ops./h) | 100000000 operacija (na sobnoj temperaturi) |
| Električna izdržljivost (360ops./h) | 100000 operacija (na sobnoj temperaturi) |
| Temperatura okoline | -40 ℃ ~ 105 ℃ |
| Težina | cca. 4,5 g |
| Podaci zavojnice (na 20℃) |
| Nominalnini napona (VDC) | Nominalnini operativni trenutni ±10% (mA) | Otpor zavojnice ±10% (Ω) | Nominalnini operating snaga | Radni napon (maks.) | Napon otpuštanja (Min.) | Maks. dopušteni napon |
| 5 | 40 | 120 | 0.2 | 75 % nominalnog napona | 5 % nominalnog napona | 130% nominalnog napona |
| 12 | 24 | 500 | 0.288 |
| 24 | 12 | 2000 | 0.288 |
Gore prikazani podaci početne su vrijednosti. Nemojte priključavati maksimalni dopušteni napon na zavojnici dulje od 10 minuta da izbjegnete pregrijavanje thd zavojnice.

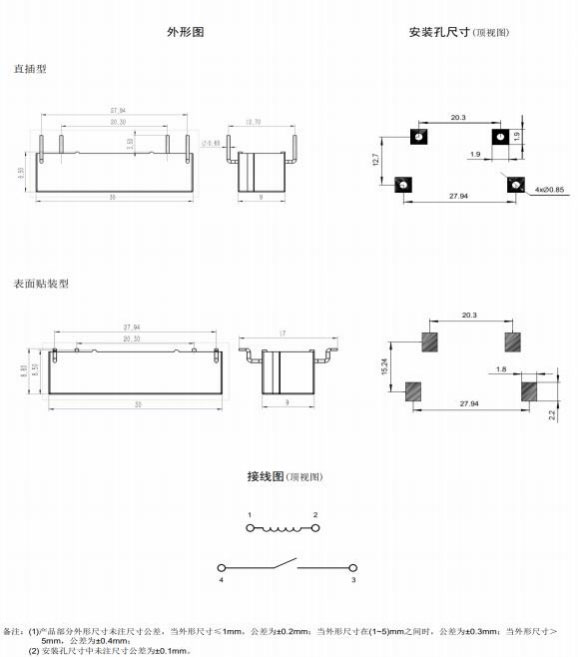

Okvirna dimenzija, Dijagram ožičenja, izgled PCB (Jedinica:mm)
Informacije o naručivanju
CYCHV - 1 A - 12VDC - S - XX
1 2 3 4 5 6
1：Tip：CYCHV
2: Broj polova: 1-1 pol
3: Kontakt Dogovor: A Od A
4: Nazivni napon: 5,12,24VDC
5： Oblik montaže：（THT) ; S （ SMT）
6: Posebni parametar: Ništa-standardni tip
Slovo ili broj - Poseban zahtjev
Izjava o odricanju od odgovornosti: Specifikacija je samo za referencu. Specifikacije su podložne promjenama bez prethodne najave.
Nismo mogli procijeniti sve performanse i sve parametre za svaku moguću primjenu. Stoga bi korisnici trebali biti u pravom položaju za odabir
prikladan proizvod za vlastitu primjenu. Za zapečaćene releje, nakon instalacije i čišćenja, otvorite otvor za ventilaciju u kućištu prije uporabe. Ako ima bilo kakvog upita, molimo kontaktirajte Chengyuan za tehničke usluge. Međutim, odgovornost je korisnika da odredi koji proizvod treba koristiti.
