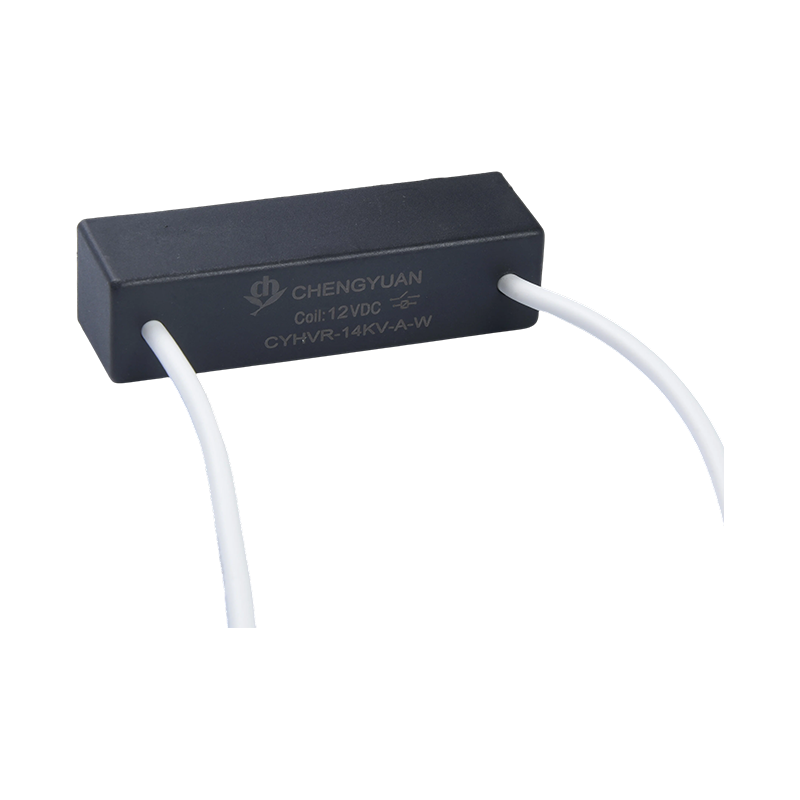

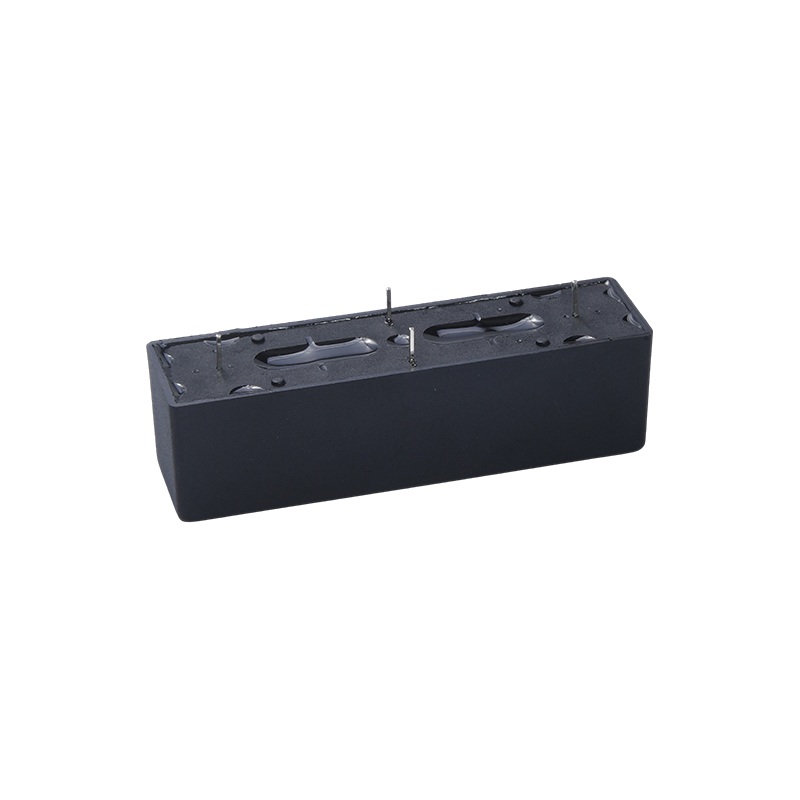

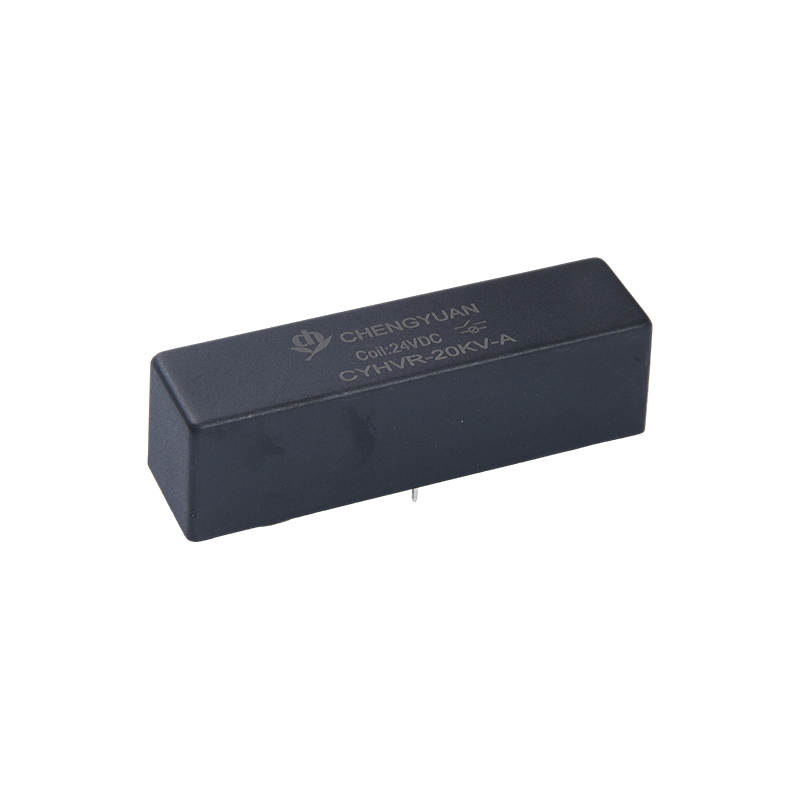

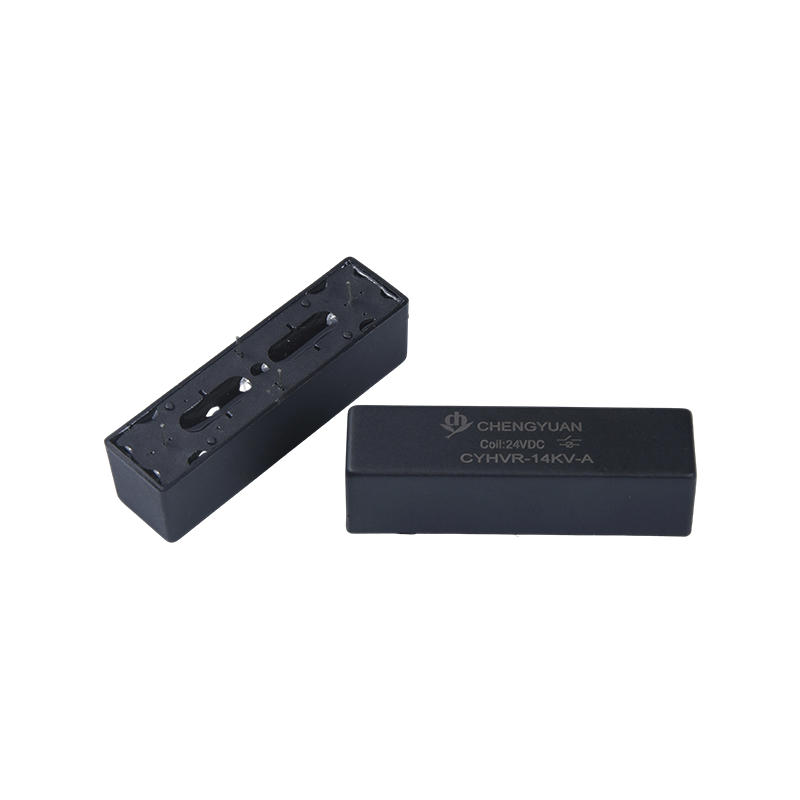

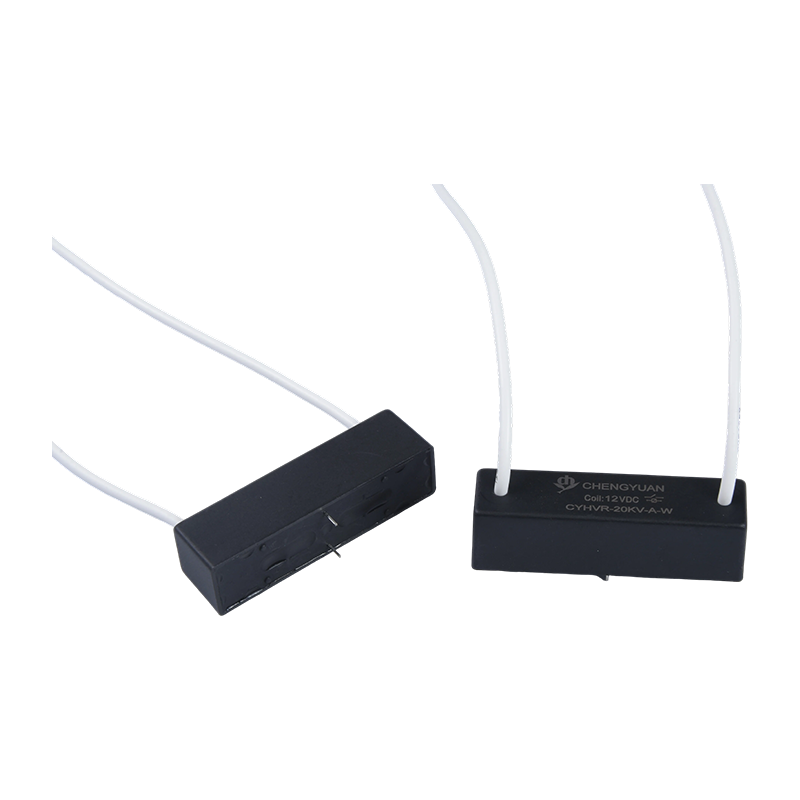

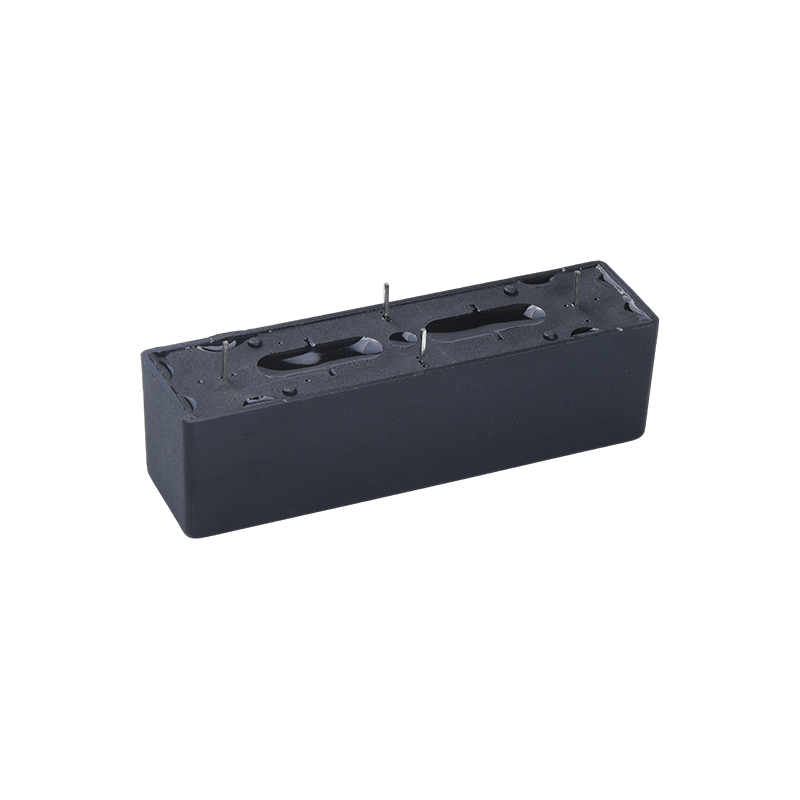

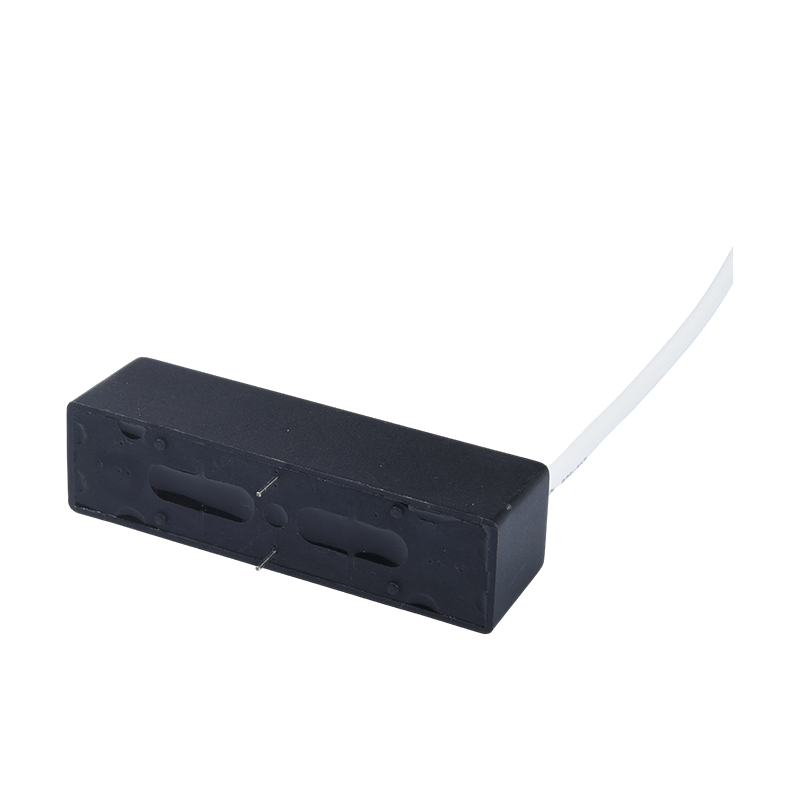

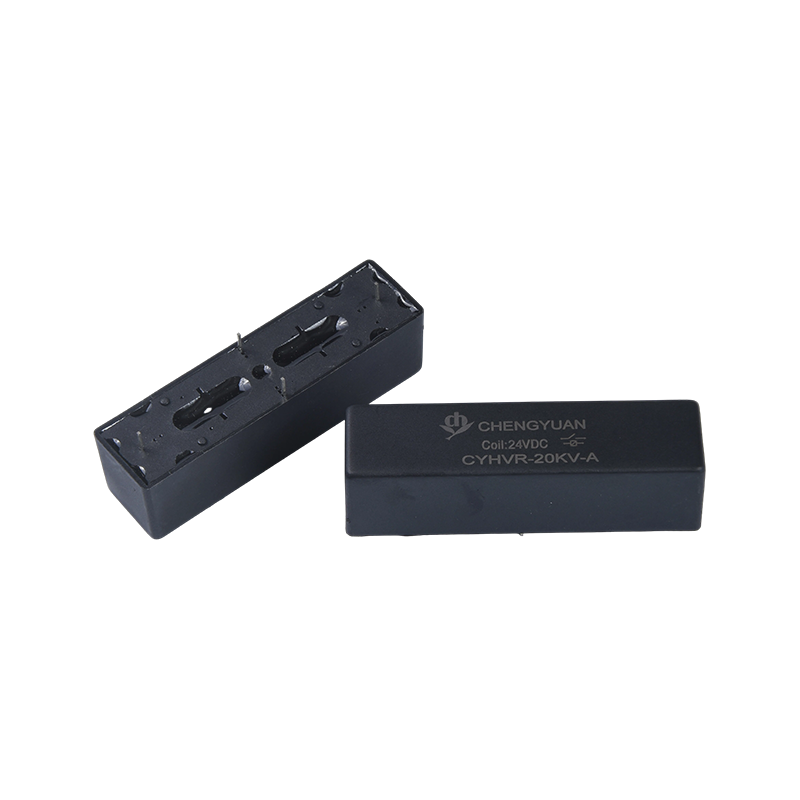

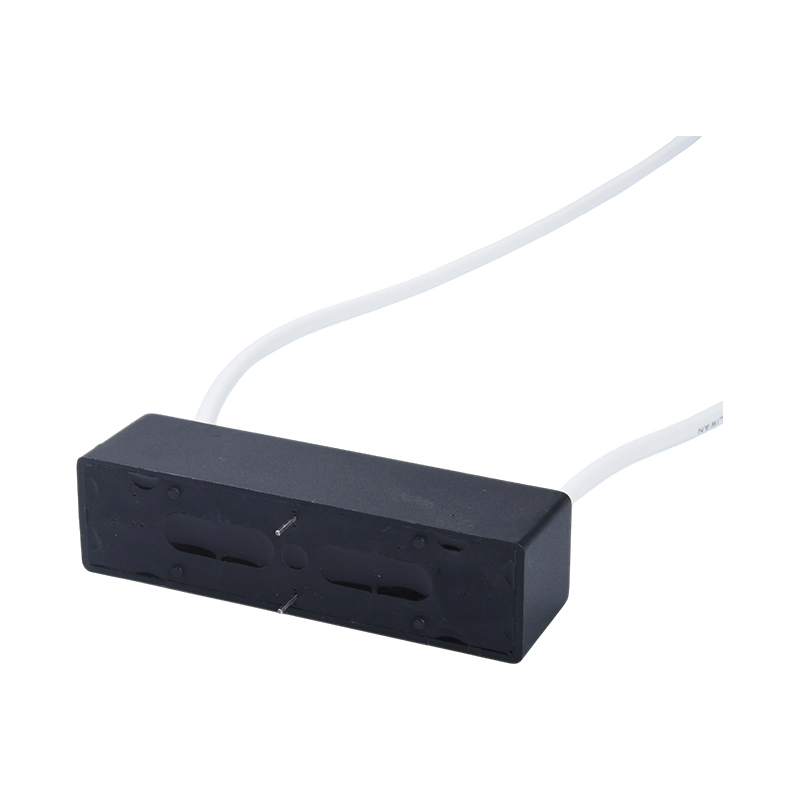

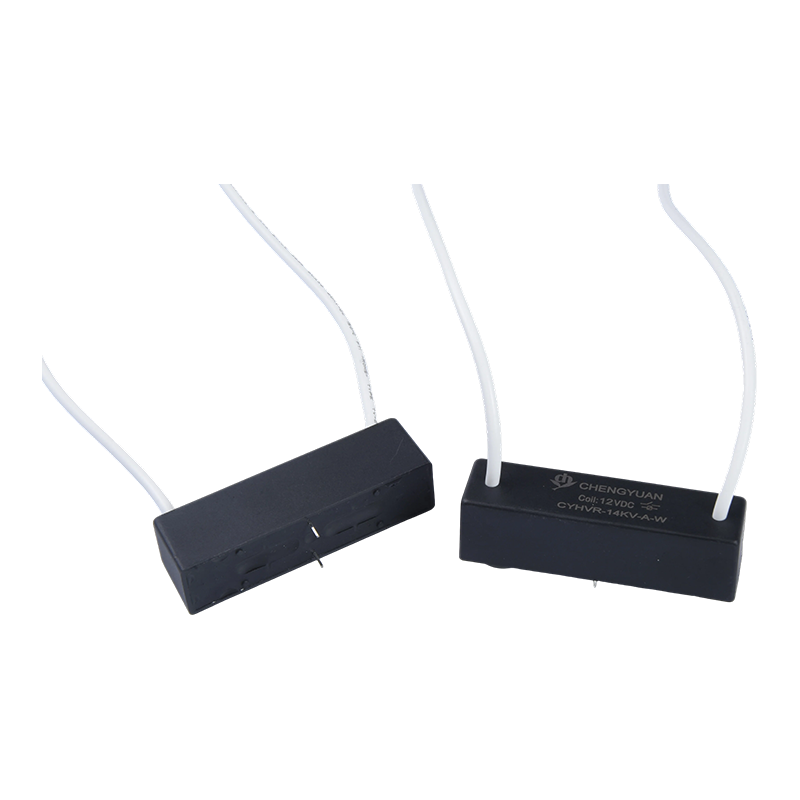

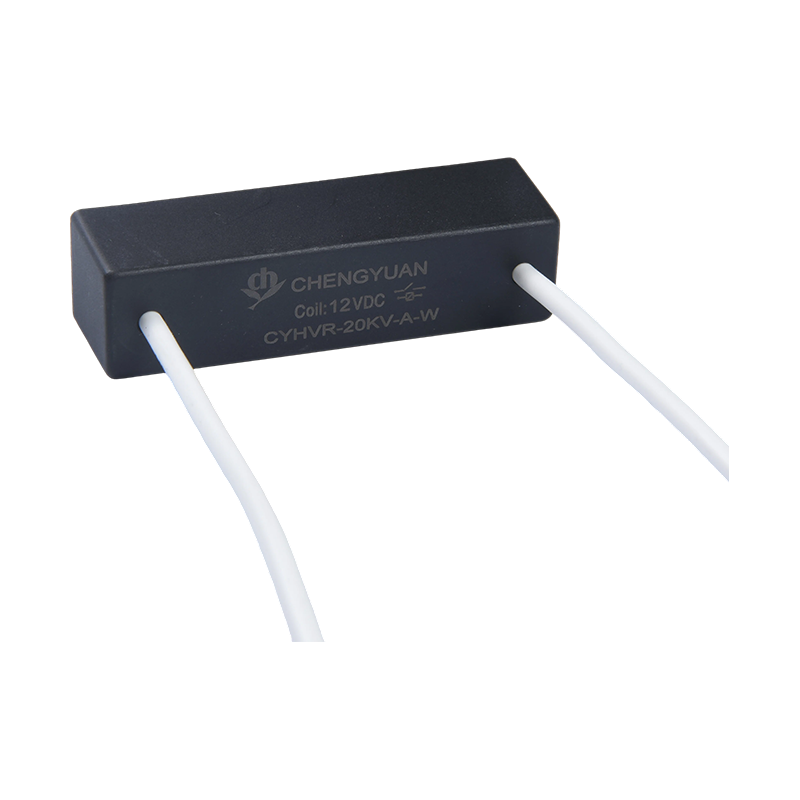

Značajke proizvoda:
Visoko strujno prespajanje: Održava kapacitet opterećenja od 3 A čak i u visokonaponskim okruženjima, podržavajući zahtjeve za prespajanjem gdje koegzistiraju visoki napon i visoka struja.
Pouzdana izvedba izolacije: koristi tehnologiju reed prekidača za pružanje izvrsne izolacije signala, osiguravajući sigurnost kontrolnog sustava.
Fleksibilne mogućnosti ugradnje: Dostupan u dvije konfiguracije: PCB tip i PCB s tipom žice, prilagođavajući se različitim rasporedima tiskanih ploča i zahtjevima za visokonaponsku puznu stazu.
Široki raspon napona zavojnice: Napon zavojnice kreće se od 5VDC do 24VDC, olakšavajući kompatibilnost sa standardnim kontrolnim krugovima.
Tipične primjene:
Novi energetski sustavi: koriste se u fotonaponskim (PV) pretvaračima i sustavima za pohranu energije za prebacivanje visokonaponskih istosmjernih sabirnica i kontrolu punjenja i pražnjenja.
Visokonaponska ispitna oprema: Služi kao glavna sklopna komponenta u visokonaponskim ispitivačima za ispitivanje otpornog napona i otkrivanje izolacije.
Energetska elektronika: Omogućuje automatsku zaštitu strujnog kruga i kontrolu u visokonaponskim energetskim pretvaračima.
Zrakoplovstvo: Prikladno za visokonaponske upravljačke krugove u opremi avionike, u skladu sa strogim sigurnosnim standardima.
Industrijska kontrola visokog napona: Koristi se u industrijskoj automatizaciji za zaštitu visokonaponske opreme i kontrolu sklopki krugova.
| Ocjena kontakta |
| Dogovor o kontaktu | 1 Obrazac A 1 Obrazac B |
| Ocjena kontakta | 50W |
| Maks. sklopni napon (DC ili AC PEAK) Maks | DC.7.5KV, |
| Min. probojni napon | DC.10KV |
| Maks. sklopna struja | 2.0A |
| Maks. Carry Current | 3.0A |
| Operacija Život | Električni | DC.10000V-1mA 0.5X106 MIN Operacije (R.L.) |
| Mehanički | 1*108 MIN operacija (R.L.) |
| Parametar zavojnice (23℃) |
| Napon zavojnice (VDC) | Zavojnica Otpornost Ω± 10% | Normalna struja (mA) | Napon otpuštanja VDC (min.) (10% nazivnog napona) | Pokretni napon VDC (maks.) (80% nazivnog napona) |
| Ocijenjeno | Maks |
| 5 | 6.5 | 50 | 100.0 | 0.5 | 4.0 |
| 12 | 15.6 | 200 | 60.0 | 1.2 | 9.6 |
| 24 | 31.2 | 720 | 33.3 | 2.4 | 19.2 |
Oprez: 1, Korištenje bilo kojeg napona zavojnice nižeg od nazivnog napona zavojnice će ugroziti rad releja.
2. Napon uključivanja i otpuštanja samo je u svrhu testiranja i ne smije se koristiti kao kriterij dizajna.
| Stanje rada |
| Otpor kontakta | 150 mΩ |
| Probojni napon | Otvorite Kontakte | DC10KV |
| Kontakti za COIL | DC20KV |
| Otpor izolacije | Otvorite Kontakte | Otvoreni kontakti 1X109ΩMIN.(DC.100V) |
| Kontakti za COIL | Kontakti za zavojnicu 1X109ΩMIN.(DC.100V) |
| Elektromotorni kapacitet | 2,0 pF MAKS. |
| Vrijeme rada | 4,0 mS |
| Vrijeme oslobađanja | 2,0 mS |
| Vibracija | 20G (0~55Hz.1,5 mm) |
| Šok | 30G(11mS,1/2Sin val) |
| Radna temperatura | -20 ℃ - 70 ℃ |
| temperatura skladištenja | -35 ℃ - 90 ℃ |
| Temperatura lemljenja | 5 sek. max 260℃ |

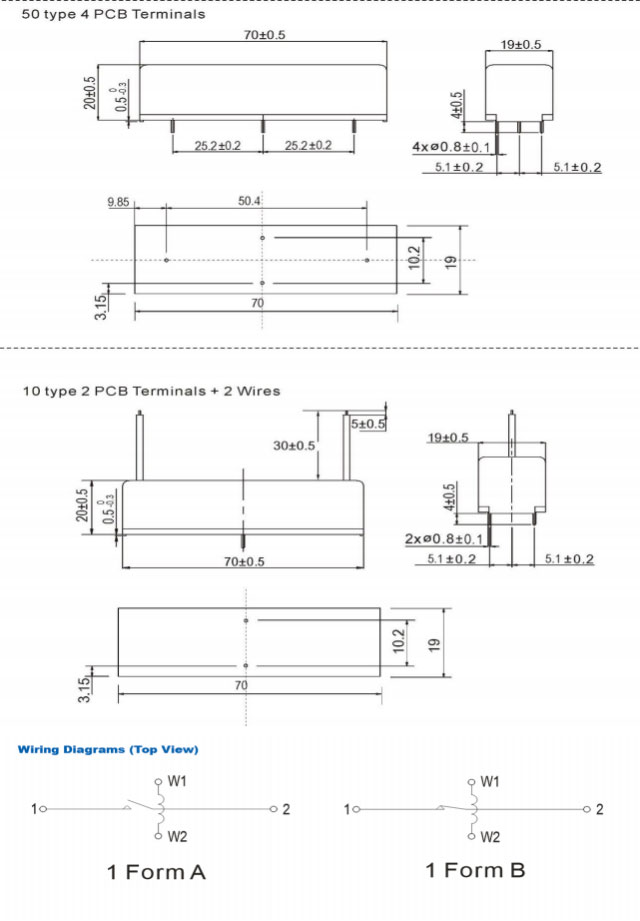

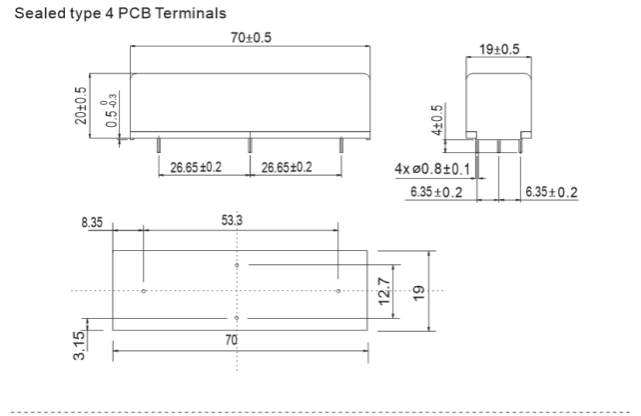

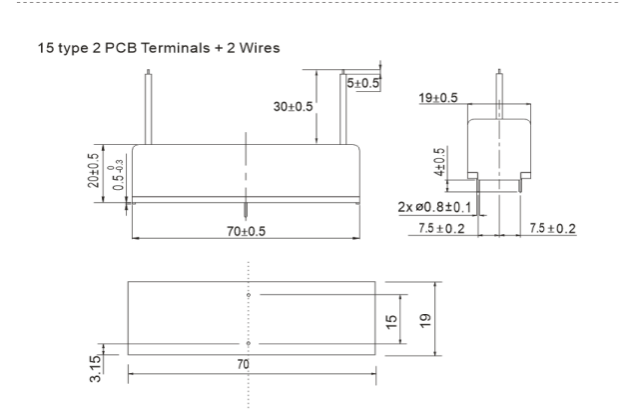

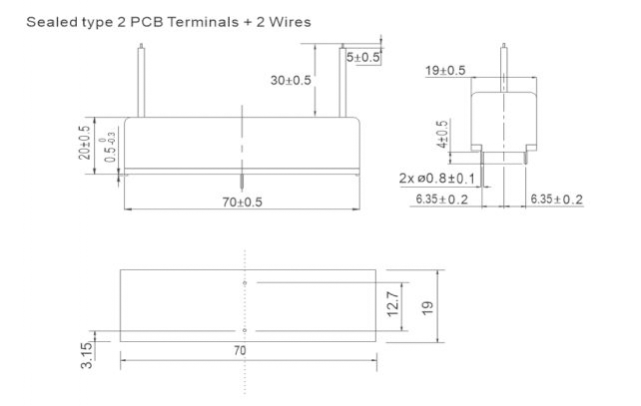

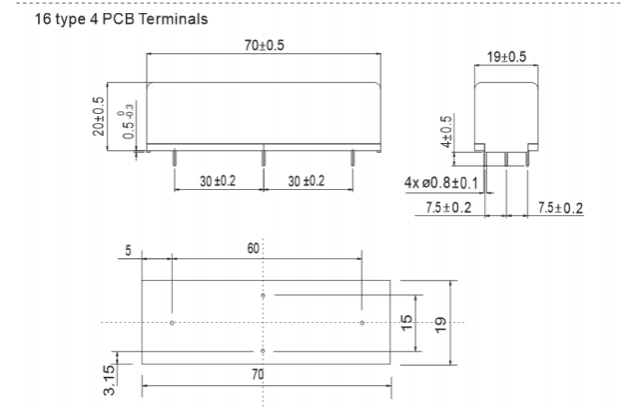

Dimenzije (mm/inči)
| Informacije o naručivanju |
| CYHVR- 12 - A - 14K - W - 15 1 2 3 4 5 6 |
| 1, art broj: CYHVR 2, Nazivni napon zavojnice (V): DC: 12,24 3, Obrazac za kontakt: A: normalno otvoren, B: normalno zatvoren 4, Min. probojni napon: DC:10 KV 5, Tip priključka: NIL: PCB tip, W: PCB žica 6. Udaljenost od terminala: NIL: Zatvoreni tip, 15: 15 tip, 16:16 tip, 10:10 tip, 50:50 tip |
1. Napon proboja je DC.15KV
2, PCB vrsta, PCB vrsta žice
| Ocjena kontakta |
| Dogovor o kontaktu | 1 Obrazac A 1 Obrazac B |
| Ocjena kontakta | 50W |
| Maks. sklopni napon (DC ili AC PEAK) Maks | DC.10KV, |
| Probojni napon Min | DC. 15KV |
| Maks. sklopna struja | 2.0A |
| Maks. Carry Current | 3.0A |
| Operacija Život | Električni | DC.10000V-1mA 0.5X106 MIN Operacije (R. L.) |
| Mehanički | 1*108 MIN operacija (R.L.) |
