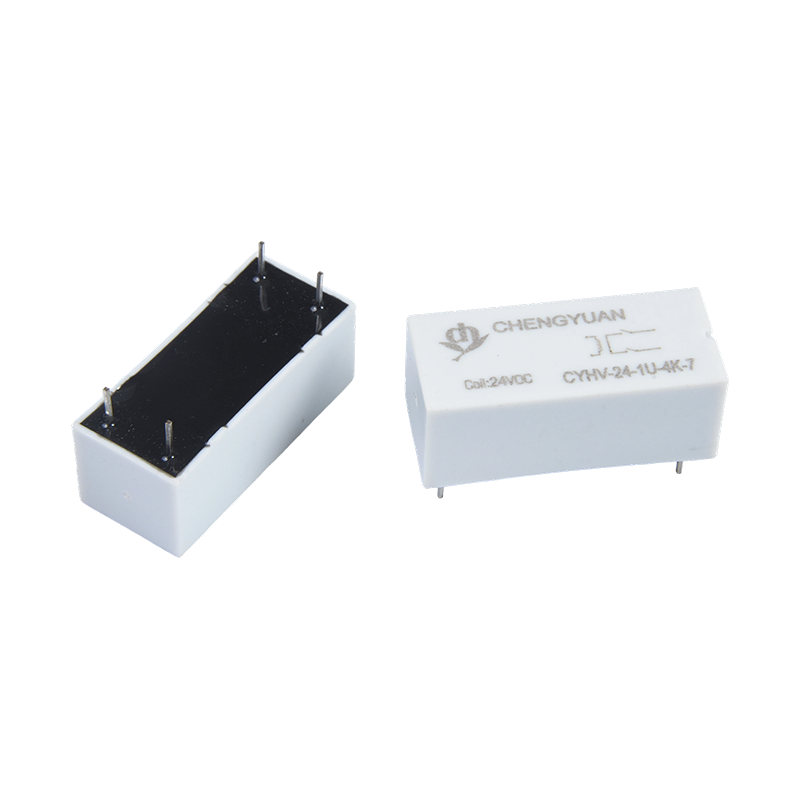

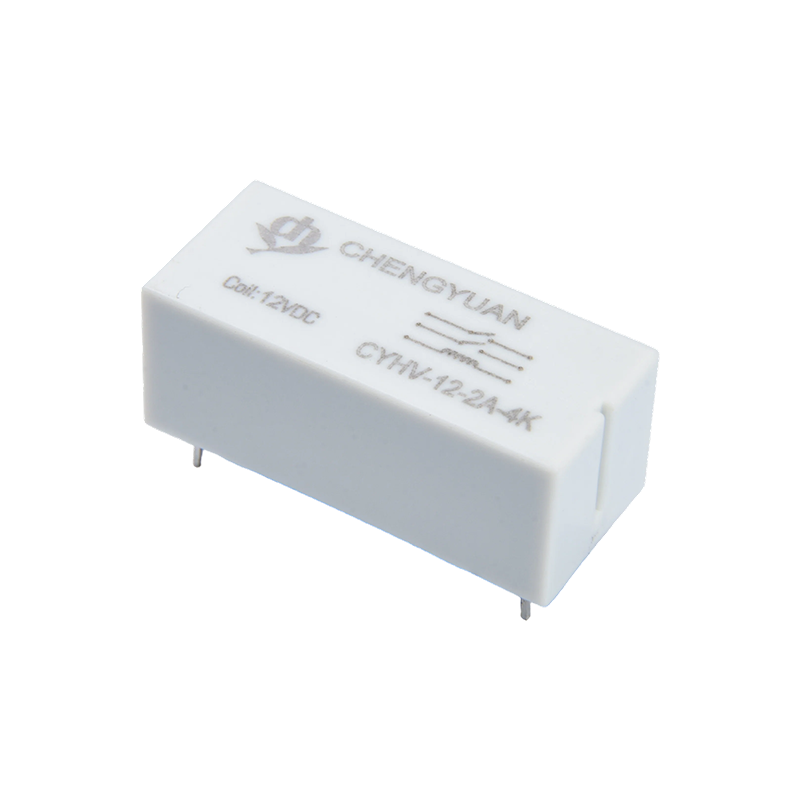

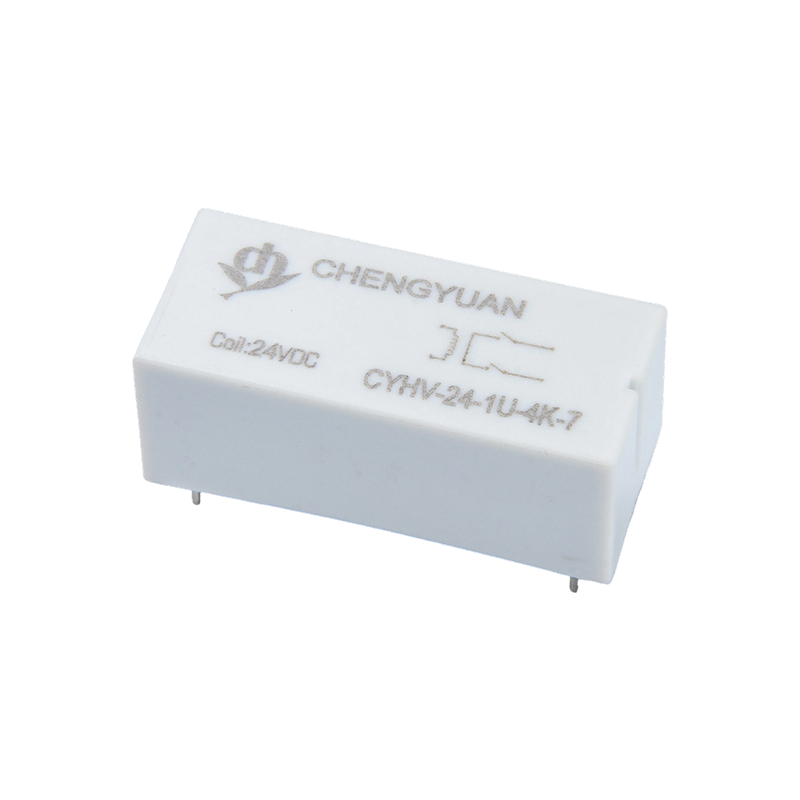

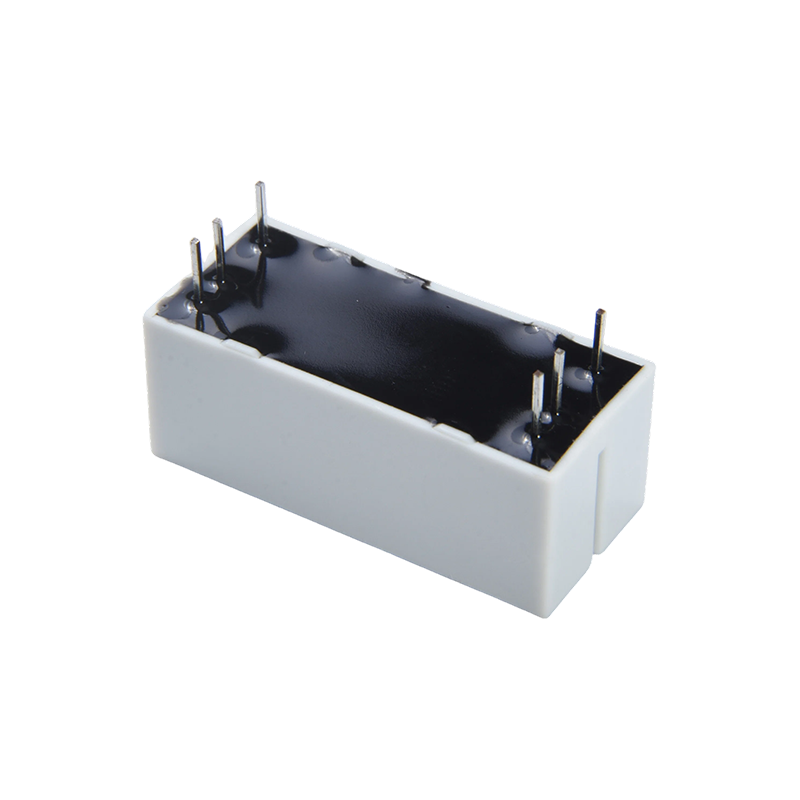

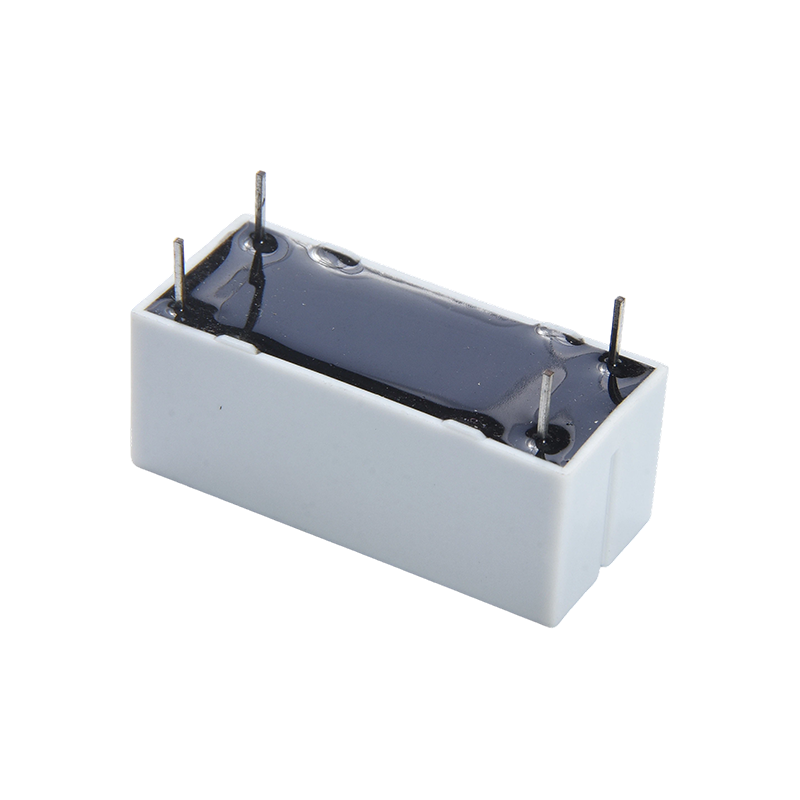

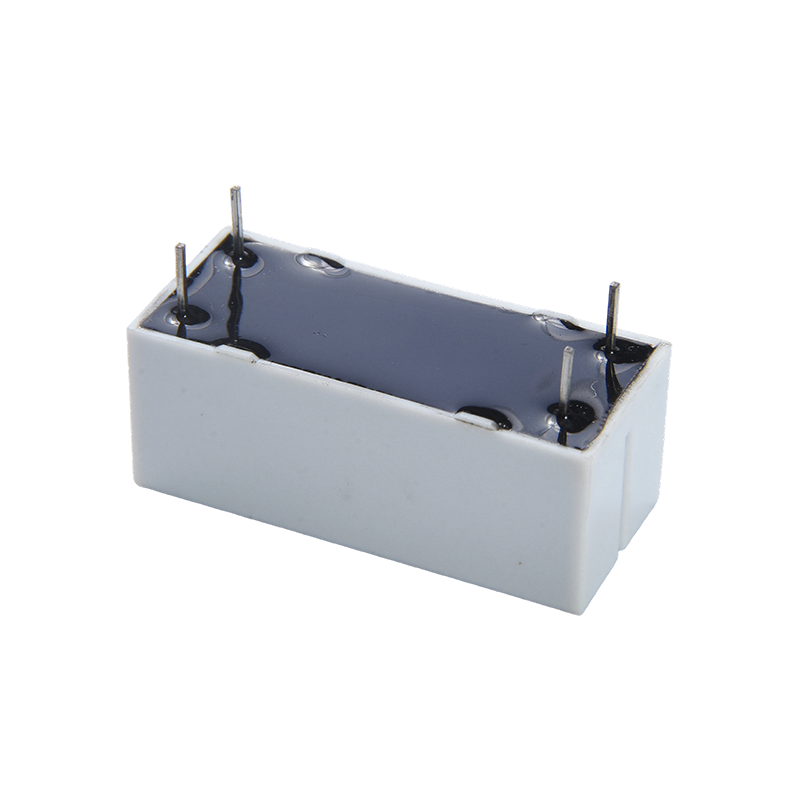

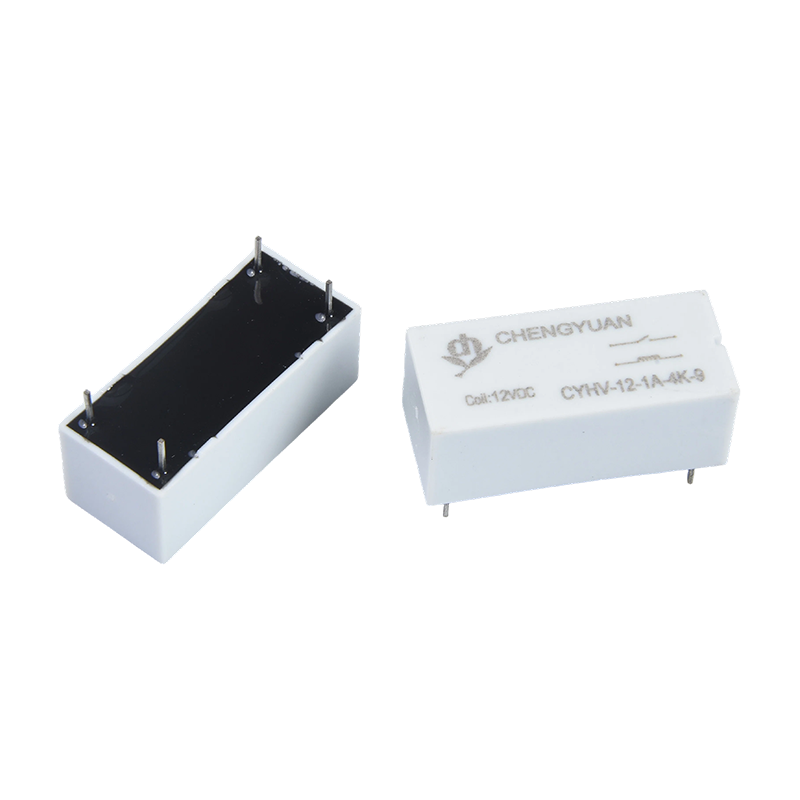

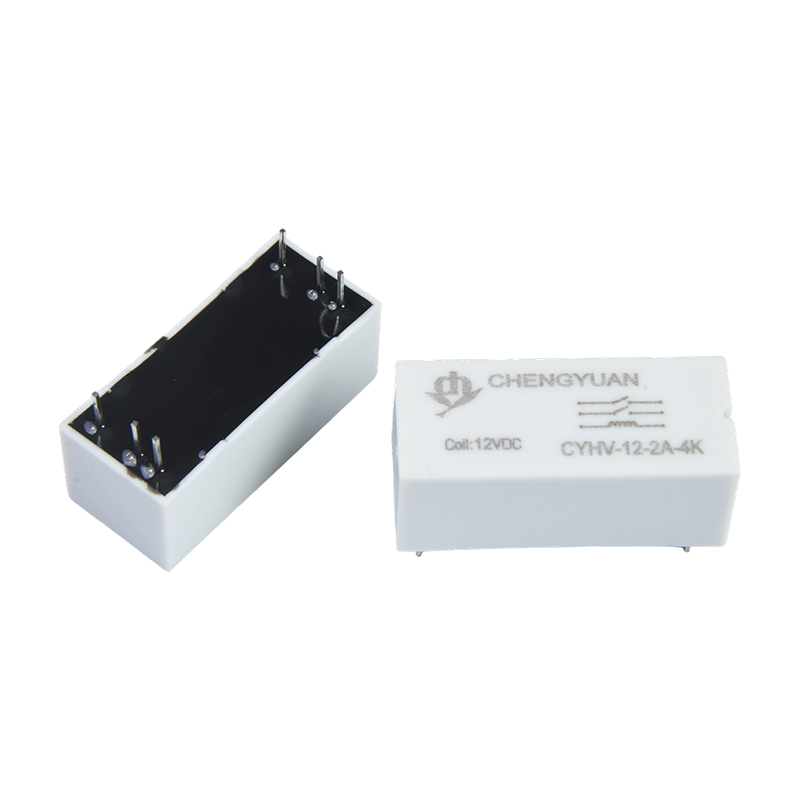

Prednosti proizvoda:
Ultra-visoka naponska izolacija: Izdrži napon između kontakata do 6000V, pruža izvrsnu visokonaponsku izolaciju za releje na razini PCB-a, učinkovito blokirajući visokonaponske smetnje.
Prebacivanje niske struje visokog napona: Optimizirano za prebacivanje slabih struja pod visokim naponom (npr. 10mA @ 1500VDC) ili uobičajenih struja pod niskim naponom (npr. 1A @ 30VDC), s jasno definiranim rasponom primjene.
Zatvorena struktura dugog vijeka trajanja: Reed prekidač je zabrtvljen u inertnom plinu, bez pokretnih habajućih dijelova, što rezultira iznimno dugim mehaničkim životom i otpornošću na prašinu i vlagu iz okoline.
Ključne karakteristike:
Specifikacije opterećenja na više razina: Podržava različite uvjete opterećenja: 10 mA/1500 VDC, 15 mA/1000 VDC, 1 A/30 VDC, prilagođavajući i scenarije visokonaponske mikrostruje i niskonaponske konvencionalne struje.
Zavojnica visoke osjetljivosti: Niska potrošnja energije pogonske zavojnice, kompatibilna s 3-24VDC niskonaponskim kontrolnim signalima, lako izravno upravljana integriranim krugovima.
Kompaktna PCB montaža: Minijaturni dizajn kućišta, izravno zalemljen na PCB, štedi prostor i prikladan za interne rasporede instrumenata visoke gustoće.
Brzi odziv: Brzo djelovanje reed prekidača i kratko vrijeme prebacivanja ispunjavaju zahtjeve vremena za uzorkovanje signala u instrumentaciji.
Glavne primjene:
Oprema za sigurnosno praćenje: Koristi se u uzorkovanju visokonaponskog signala ili prebacivanju ispitnog kruga u monitorima izolacije, ispitivačima otpornog napona i detektorima luka greške.
Precizni instrumenti: Integrirani u visokoprecizne izvore napajanja, mjerače i opremu za medicinsko snimanje (kao što je kontrola visokonaponskog generatora rendgenskih zraka) za pružanje visokonaponske izolacije i prebacivanja signala.
Komunikacija i industrijska kontrola: Koristi se kao pouzdana izolacija i sklopna komponenta u komunikacijskim sučeljima i PLC visokonaponskim ulaznim modulima koji zahtijevaju izolaciju visokog potencijala.
Novi energetski sustavi: Primijenjeni u izolacijskim krugovima uzorkovanja napona fotonaponskih pretvarača i sustava za upravljanje baterijama (BMS).
| Kontaktni podaci |
| Vrsta | CYHV |
| Kontaktni materijal | galvanizirati Ir Rh |
| Dogovor o kontaktu | 1A; 2A; 1U |
| Kontaktni otpor | 1A/2A:150mΩ Maks. (pri 1A 16VDC) 1U:150mΩ*2 Maks. (pri 1A 16VDC) |
| Nazivno opterećenje (otporno opterećenje) | 100 W |
| Maks. sklopna struja | 1A |
| Maks. sklopni napon | 1000VDC |
| Maks. Noseća struja | 2,5A |
| Karakteristike |
| Vrijeme rada (pri nazivnom naponu svitka) | 1ms Maks. ( Bez diode) |
| Vrijeme oslobađanja | 0,3 ms Maks. ( Bez diode) |
| Otpor izolacije | Min 100MΩ (pri 100VDC) |
| Dielektrična čvrstoća | Između otvorenih kontakata: (1A/2A)4000VAC, (1U)6000VDC |
| Između zavojnice i kontakta: (1A/2A)4000VAC, (1U)6000VDC |
| Otpornost na vibracije | Destruktivno | 10-55Hz, pri dvostrukoj amplitudi od 1,5 mm |
| Funkcionalan | 10-55Hz, pri dvostrukoj amplitudi od 1,5 mm |
| Otpornost na udarce | Funkcionalan | 10G min |
| Destruktivno | 10G min |
| Izdržljivost | Mehanička izdržljivost （10800ops./h) | 100000000 operacija (na sobnoj temperaturi) |
| Električna izdržljivost (360ops./h) | 1000000 operacija (na sobnoj temperaturi) |
| Temperatura okoline | -10 ℃ ~ 65 ℃ (bez kondenzacije) |
| Težina | cca. 10g |
| Podaci zavojnice (na 20℃) |
| Nominalnini napona (VDC) | Nominalnini operativni trenutni ±10% (mA) | Otpor zavojnice ±10% (Ω) | Nominalnini operating snaga | Radni napon (maks.) | Napon otpuštanja (Min.) | Maks. dopušteni napon |
| 5 | 33.3 | 150 | 0.166 | 75 % nominalnog napona | 5 % nominalnog napona | 130% nominalnog napona |
| 12 | 24 | 500 | 0.288 |
| 24 | 15 | 1600 | 0.36 |
Gore prikazani podaci početne su vrijednosti. Nemojte primjenjivati maksimalni dopušteni napon na zavojnicu dulje od 10 minuta da izbjegnete pregrijavanje zavojnice.

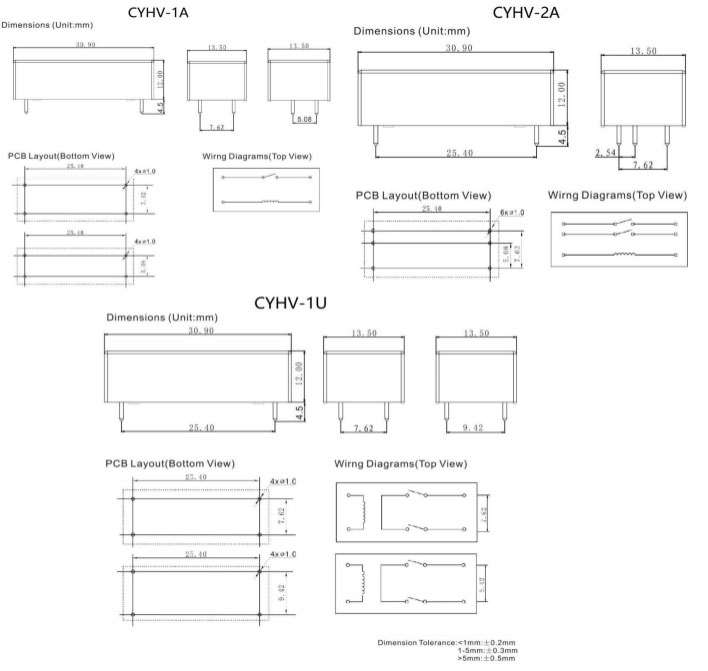

Okvirna dimenzija, Dijagram ožičenja, izgled PCB (Jedinica: mm)
Informacije o naručivanju
CYHV - 1 A - 12VDC -7 - XX
1 2 3 4 5 6
1： Vrsta： CYHV
2: Broj polova: 1-1 pol
3: Kontakt Dogovor: A Od A ; U Od U
4: Nazivni napon: 5,12,24VDC
5： Udaljenost stopala：5-5,08; 7- 7,62 ; 9 - 9.42
6: Posebni parametar: Ništa-standardni tip
Slovo ili broj - Poseban zahtjev
Izjava o odricanju od odgovornosti: Specifikacija je samo za referencu. Specifikacije su podložne promjenama bez prethodne najave.
Nismo mogli procijeniti sve performanse i sve parametre za svaku moguću primjenu. Stoga bi korisnici trebali biti u pravom položaju za odabir
prikladan proizvod za vlastitu primjenu. Za zapečaćene releje, nakon instalacije i čišćenja, otvorite otvor za ventilaciju u kućištu prije uporabe. Ako ima bilo kakvog upita, molimo kontaktirajte Chengyuan za tehničke usluge. Međutim, odgovornost je korisnika da odredi koji proizvod treba koristiti.
