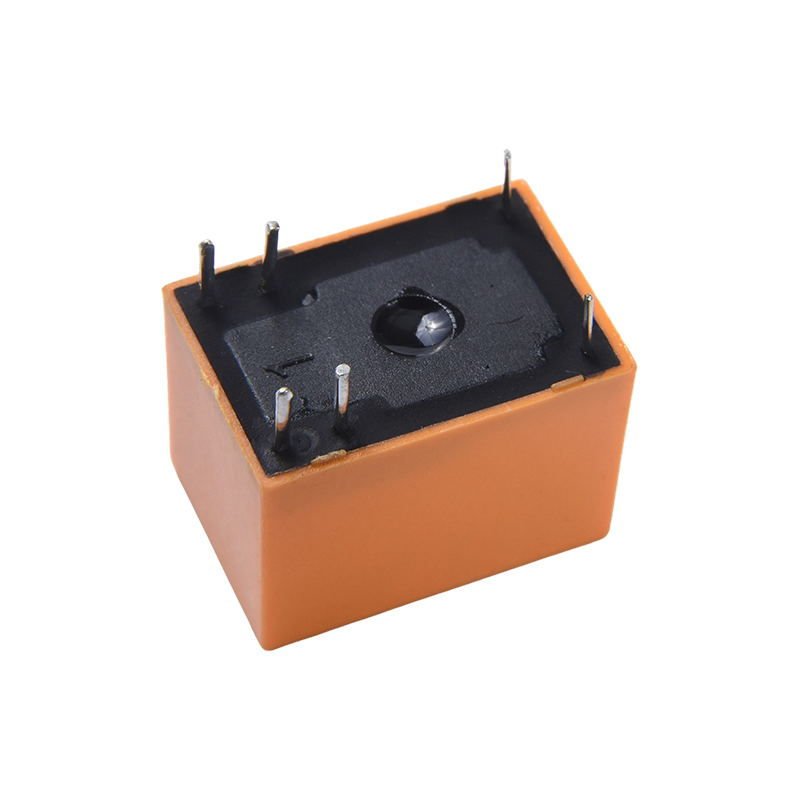

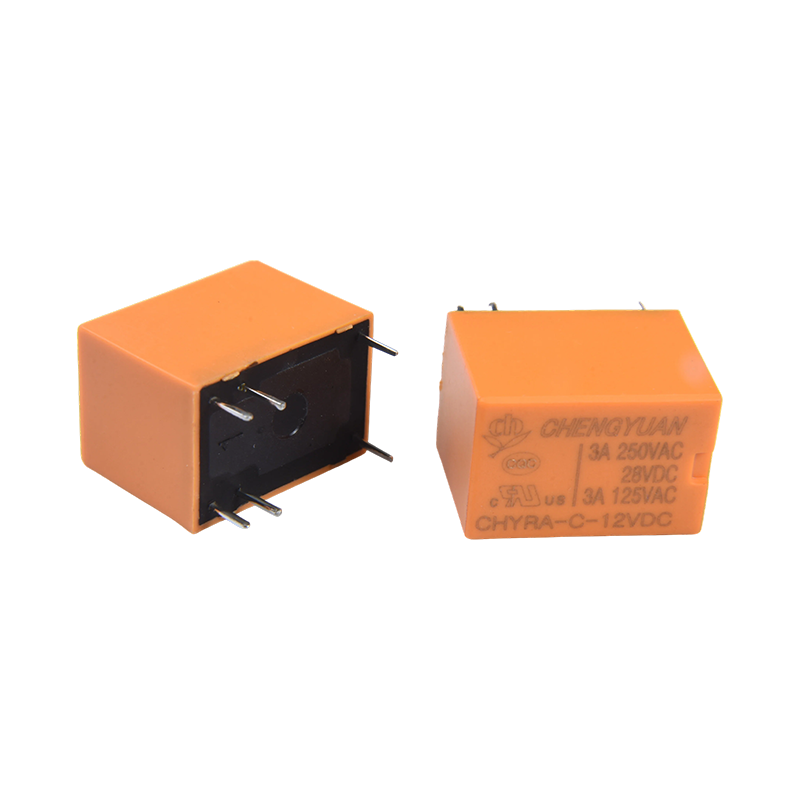

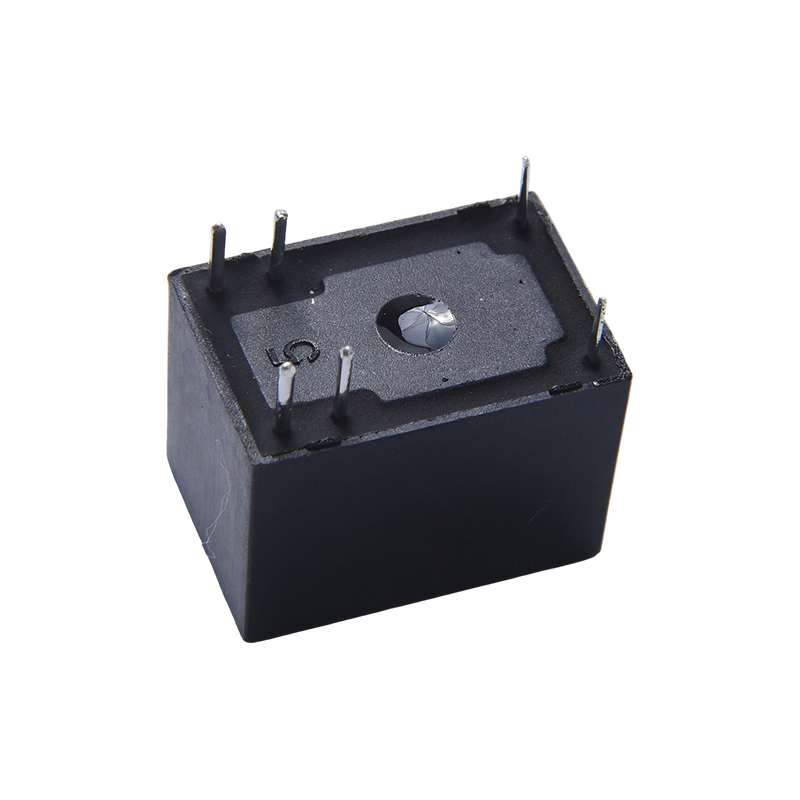

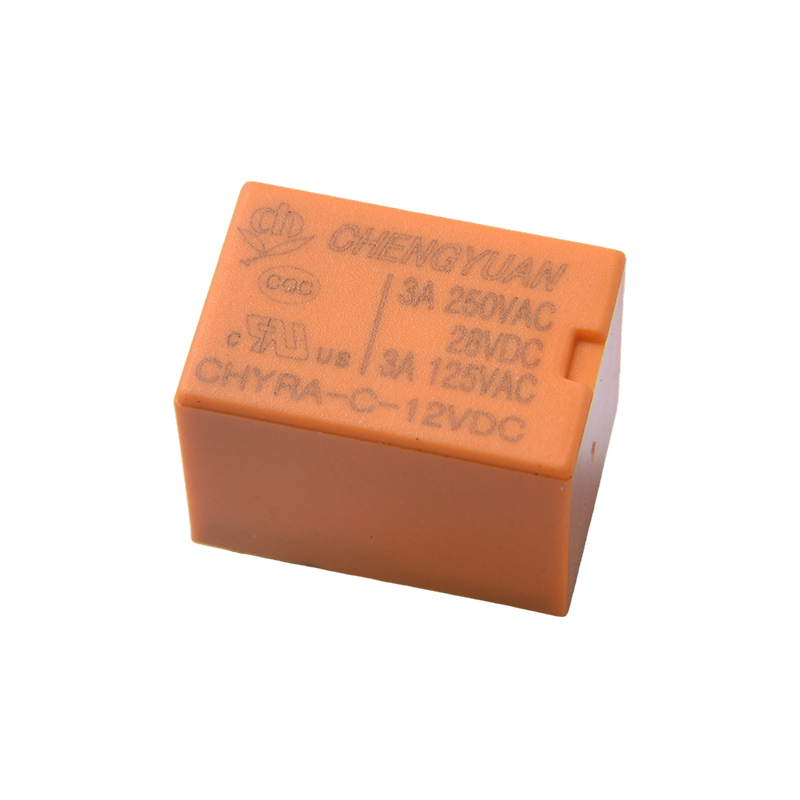

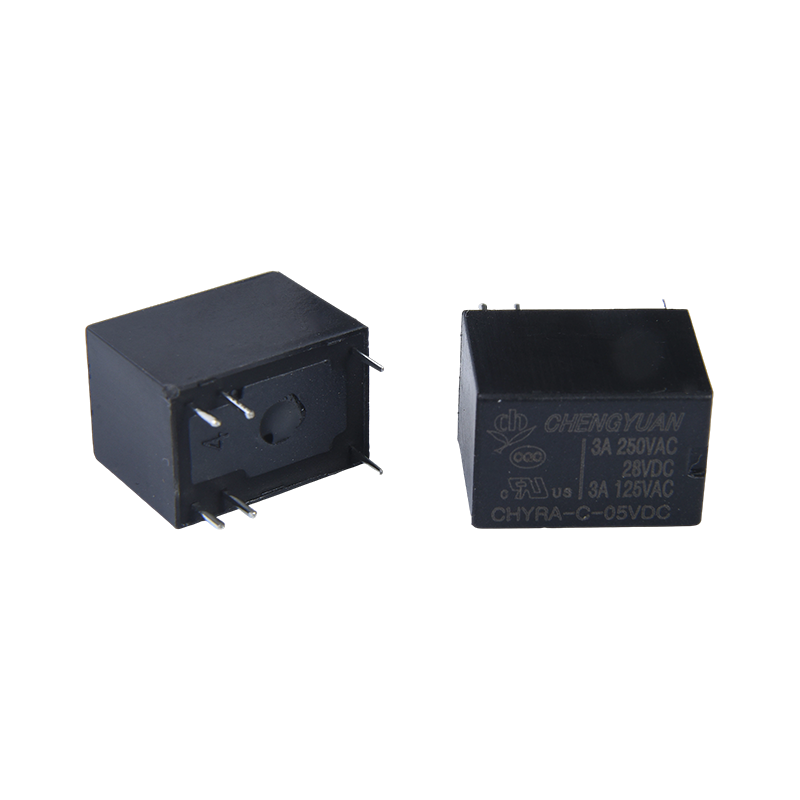

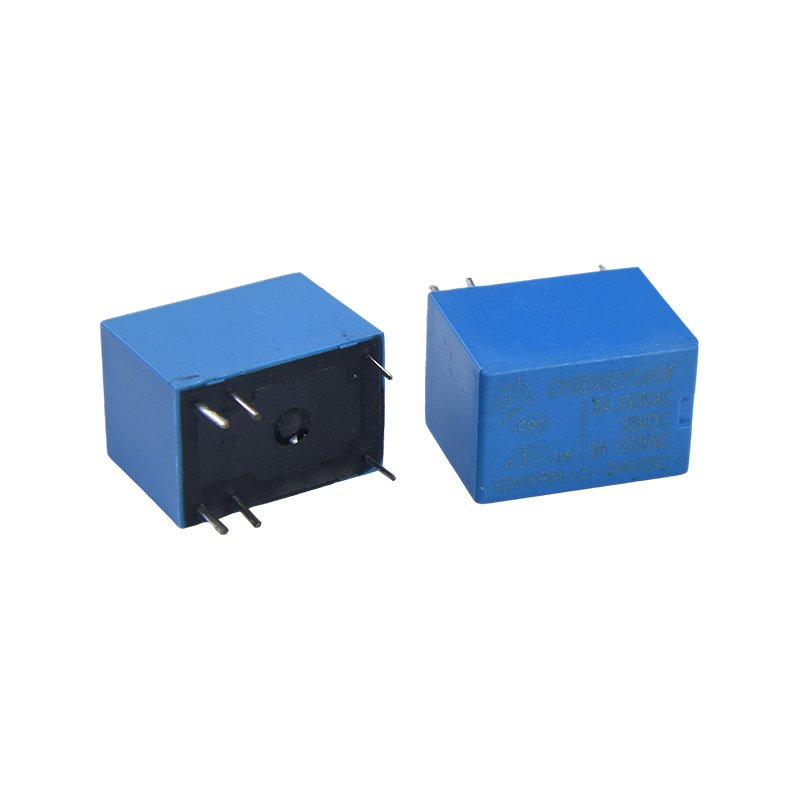

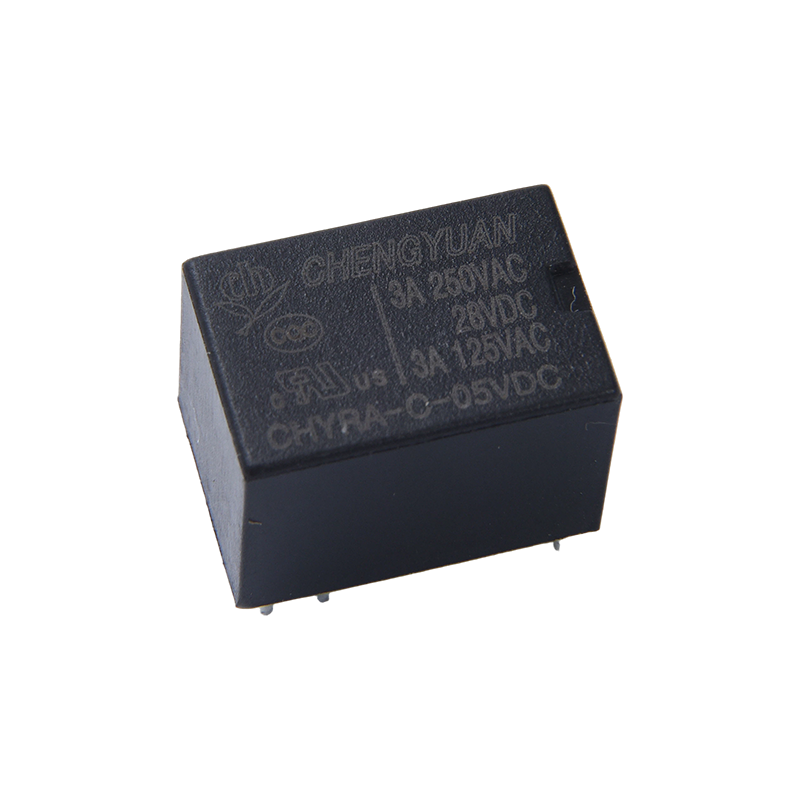

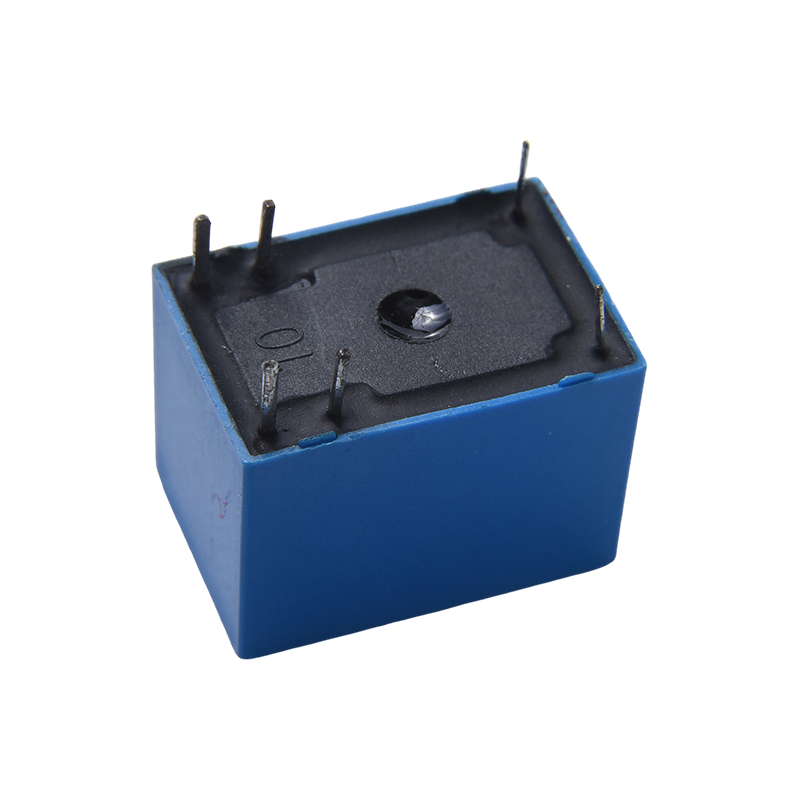

Značajke proizvoda:
Visoki kapacitet prebacivanja kontakata: Uz standardno opterećenje od 3 A, kontakti podržavaju prebacivanje do 16 ampera, sposobni podnijeti trenutne zahtjeve visoke struje u krugovima.
Iznimno niska potrošnja energije: Potrošnja energije zavojnice je samo 0,2 W, što značajno smanjuje potrošnju energije sustava, što ga čini prikladnim za uređaje s baterijskim napajanjem ili uređaje niske snage.
Visoka dielektrična čvrstoća: Visoka dielektrična čvrstoća osigurava pouzdanu električnu izolaciju između ulaznih i izlaznih krugova, štiteći nizvodne upravljačke krugove.
Kompaktan dizajn: minijaturizirana struktura optimizira iskorištenost prostora, prikladna za montažu velike gustoće na tiskane ploče.
Opsežni standardi certifikacije: certificirani od strane CQC i UL, u skladu s međunarodnim sigurnosnim standardima, osiguravajući kvalitetu proizvoda i usklađenost.
Fleksibilni napon zavojnice: Pruža širok raspon napona zavojnice od 3VDC do 48VDC, lako prilagodljiv različitim naponima upravljačkog kruga.
Tipične primjene:
Industrijska automatizacija: Koristi se za upravljanje motorima, solenoidnim ventilima i raznim instrumentima za automatizaciju, postižući izolaciju signala i prebacivanje krugova.
Pametni dom: Primjenjuje se u upravljanju rasvjetom, upravljanju motorom zavjesa i drugim scenarijima kao ključna komponenta za upravljanje niskom potrošnjom energije.
Sigurnosni sustavi: koriste se u jedinicama za kontrolu pristupa i magnetske brave za otkrivanje statusa zaključavanja vrata i upravljanje prebacivanjem.
Komunikacijska oprema: Prikladna za sklopke i druge komunikacijske uređaje, odgovorna za usmjeravanje signala, zaštitu i izolaciju.
Zaštita kruga: Izolira visoke struje ili visoke napone u upravljačkim krugovima kako bi se spriječile smetnje i oštećenja osjetljivih komponenti.
| Vrsta | CHYRA |
| Kontaktni materijal | Legura srebra |
| Kontaktni otpor | 100 mΩ Maks. (na 1 A 16 VDC) |
| Nazivno opterećenje (rezistivno opterećenje) | 3A/12V0AC |
| Maks. sklopna struja | 3A |
| Maks. sklopni napon | 125VAC |
| Maks. sklopna snaga | 360VA |
| Min. prebacivanje opterećenja | 6V 1A |
Karakteristike
| Vrijeme rada (pri nazivnom naponu svitka) | 10ms Maks. |
| Vrijeme oslobađanja | 4ms maks. |
| Otpor izolacije | Min 1000MΩ (na 500VDC) |
| Dielektrična čvrstoća | Između otvorenih kontakata: 500VAC, 50/60Hz za 1min |
| Između zavojnice i kontakta: 750VAC, 50/60Hz za 1min |
| Otpornost na vibracije | Destruktivno | 10-55Hz, pri dvostrukoj amplitudi od 1,5 mm |
| Funkcionalan | 10-55Hz, pri dvostrukoj amplitudi od 1,5 mm |
| Otpornost na udarce | Funkcionalan | 10G min |
| Destruktivno | 10G min |
| Izdržljivost | Mehanička izdržljivost （10800ops./h) | 10000000 operacija (na sobnoj temperaturi) |
| Električna izdržljivost (360ops./h) | 100000 operacija (na sobnoj temperaturi) |
| Temperatura okoline | -40 ℃ ~ 85 ℃ (bez kondenzacije) |
| Težina | cca. 3,7 g |
| Podaci zavojnice (na 20℃) |
| Nominalnini napona (VDC) | Nominalnini operativni trenutni ±10% (mA) | Otpor zavojnice ±10% (Ω) | Nominalnini operating snaga | Radni napon (maks.) | Napon otpuštanja (Min.) | Maks. dopušteni napon |
| 3 | 120 | 25 | Približno 0,36 W | 75 % nominalnog napona | 5 % nominalnog napona | 130% nazivnog napona |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Približno 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
Gore prikazani podaci početne su vrijednosti. Nemojte primjenjivati maksimalni dopušteni napon na zavojnicu dulje od 10 minuta da izbjegnete pregrijavanje zavojnice.

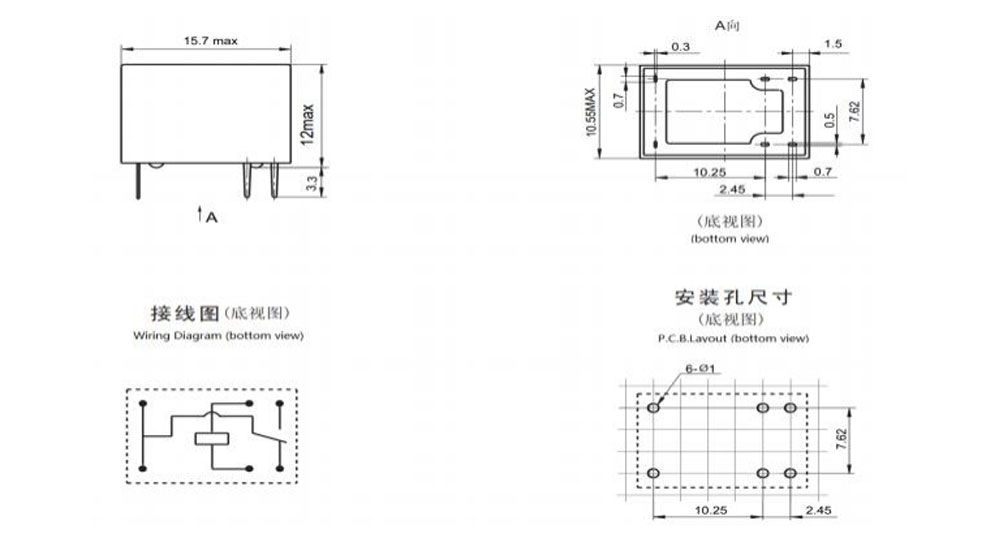

Okvirna dimenzija, Dijagram ožičenja, izgled PCB (Jedinica: mm)

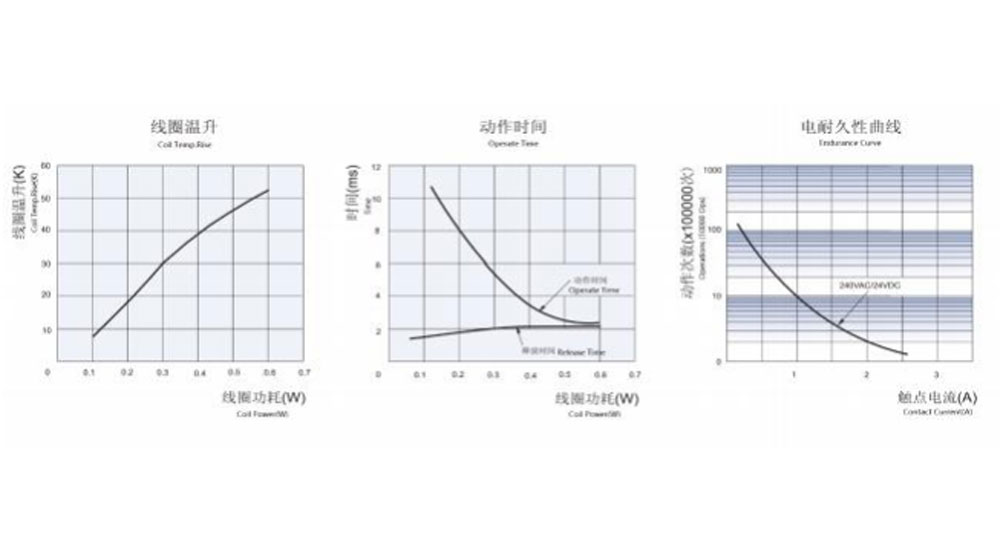

Karakteristične krivulje
Informacije o naručivanju
CHYRA - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7
1：Tip：CHYRA
2: Kontakt dogovor: C Fom C ; H Od A ; B Od B
3: Nazivni napon: 3,5,6,9,12,24VDC
4: Boja kućišta: H-Crna; L-plava, Y -žuta
5: Zavojnica Pwor: D-0,36W L-0,2W
6: Zaštitna konstrukcija: otporna na S-Flux,
SH-zatvoreni tip može se prati
7: Posebni parametar: Nulti standardni tip
Slovo ili broj - Poseban zahtjev
Releji otporni na protok ne mogu se koristiti u okruženju sa zagađivačima kao što su H2S, SO2, NO2, prašina, itd.
Čišćenje vodom ili površinska obrada se ne preporučuje nakon što su releji otporni na protok sastavljeni na PCB.
Prilagođeni posebni sufiks dostupan je nakon što ga ocijeni CHENGYUAN.
Izjava o odricanju od odgovornosti: Specifikacija je samo za referencu. Specifikacije su podložne promjenama bez prethodne najave.
Nismo mogli procijeniti sve performanse i sve parametre za svaku moguću primjenu. Prema tome, korisnici bi trebali biti u pravom položaju za odabir
prikladan proizvod za vlastitu primjenu. Za zapečaćene releje, nakon instalacije i čišćenja, otvorite otvor za ventilaciju u kućištu prije upotrebe. Ako ima bilo kakvog upita, molimo kontaktirajte Chengyuan za tehničke usluge. Međutim, odgovornost je korisnika da odredi koji proizvod treba koristiti.
