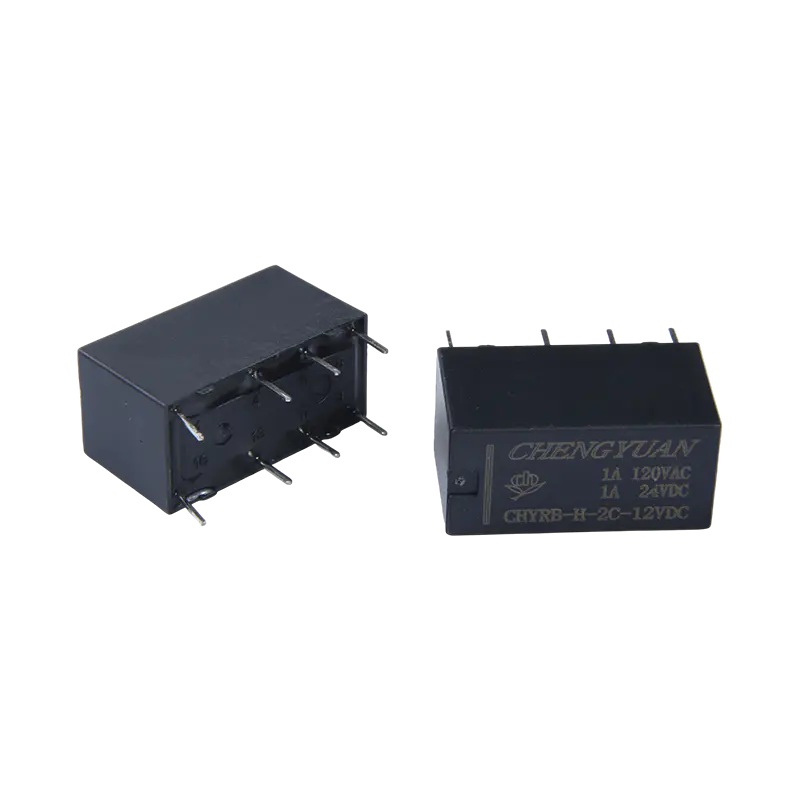

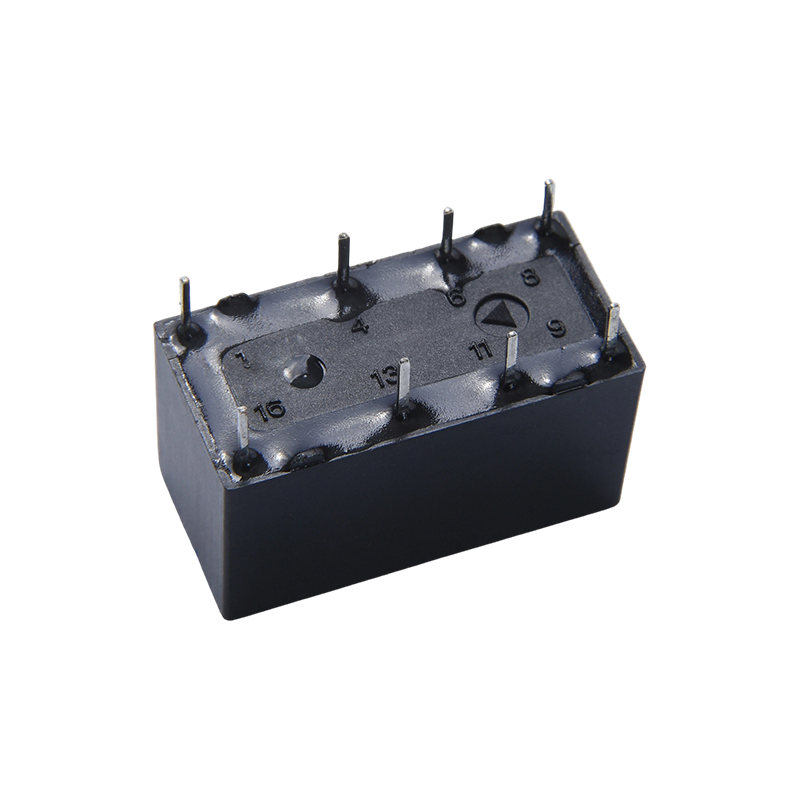

Ključne značajke
Nizak kontaktni otpor: kontaktni materijali i struktura optimizirani su za male signale, osiguravajući dugotrajnu stabilnu vodljivost i smanjujući slabljenje signala.
Visoki izolacijski napon: Visoki izolacijski napon između zavojnice i kontakata učinkovito sprječava preslušavanje signala i vanjske smetnje.
Brzi odziv: Dizajn elektromagnetskog sustava daje prioritet radnoj brzini, ispunjavanju vremenskih zahtjeva za brzo usmjeravanje signala i prebacivanje u komunikacijskoj opremi.
Dug električni život: Pruža izvrsnu izdržljivost kontakta pod nazivnim opterećenjem, osiguravajući dugotrajnu pouzdanost opreme.
Glavne aplikacije
Komunikacijska oprema: Koristi se za prebacivanje signala ili kontrolu napajanja u mrežnim sklopkama, baznim stanicama i drugoj opremi za kontrolu uključivanja/isključivanja kruga.
Uredska oprema i periferija računala: Na primjer, pisači, skeneri ili UPS napajanja, koji kontroliraju pokretanje i zaustavljanje glavnog kruga putem releja.
Sigurnosni alarmni sustavi: Kao sklopni element u alarmnim krugovima, reagirajući na upravljačke signale za pokretanje alarma ili aktiviranje drugih uređaja.
Medicinska oprema: koristi svoje karakteristike električne izolacije kako bi osigurala sigurnost pacijenta i opreme, stabilan rad u dijagnostičkim instrumentima ili opremi za nadzor.
Industrijska automatizacija: neki su modeli prikladni za PLC sustave ili kontrolu motora, omogućujući kompaktne rasporede putem instalacije za lemljenje PCB-a.
Kontaktni podaci
| Vrsta | CHYRB |
| Kontaktni materijal | Legura srebra |
| Kontaktni otpor | 100 mΩ Maks. (na 1 A 16 VDC) |
| Nazivno opterećenje (rezistivno opterećenje) | 1A 120VAC |
| Maks. sklopna struja | 2A |
| Maks. sklopni napon | 277VAC |
| Maks. sklopna snaga | 554VA |
| Min. prebacivanje opterećenja | 6V 1A |
| Karakteristike |
| Vrijeme rada (pri nazivnom naponu svitka) | 7ms Maks. (Bez diode) |
| Vrijeme oslobađanja | 4ms maks. (Bez diode) |
| Otpor izolacije | Min 1000 MΩ (pri 500 VDC) |
| Dielektrična čvrstoća | Između otvorenih kontakata: 750VAC, 50/60Hz za 1min |
| Između zavojnice i kontakta: 1000VAC, 50/60Hz za 1min |
| Otpornost na vibracije | Destruktivno | 10-55Hz, pri dvostrukoj amplitudi od 1,5 mm |
| Funkcionalan | 10-55Hz, pri dvostrukoj amplitudi od 1,5 mm |
| Otpornost na udarce | Funkcionalan | 10G min |
| Destruktivno | 10G min |
| Izdržljivost | Mehanička izdržljivost （10800ops./h) | 10.000.000 operacija (na sobnoj temperaturi) |
| Električna izdržljivost (360ops./h) | 100 000 operacija (na sobnoj temperaturi) |
| Ambijentalna temperatura | -40 ℃ ~ 85 ℃ (bez kondenzacije) |
| Težina | Otprilike 4,6 g |
| Nominalnini napona (VDC) | Nominalnini operativni trenutni ±10% (mA) | Otpor zavojnice ±10% (Ω) | Nominalnini operating snaga | Radni napon (maks.) | Napon otpuštanja (Min.) | Maks. dopušteni napon |
| 3 | 50 | 60 | Približno 0,15 W | 75 % nominalnog napona | 5 % nominalnog napona | 130% nominalnog napona |
| 5 | 30 | 167 |
| 6 | 25 | 240 |
| 9 | 16.6 | 540 |
| 12 | 12.5 | 960 |
| 24 | 6.25 | 3840 |
| 3 | 66.6 | 45 | Približno 0,20 W |
| 5 | 40 | 125 |
| 6 | 33.3 | 180 |
| 9 | 22.2 | 405 |
| 12 | 16.6 | 720 |
| 24 | 8.3 | 2880 |
| 3 | 120 | 25 | Približno 0,36 W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
Gore prikazani podaci početne su vrijednosti. Ne priključujte maksimalni dopušteni napon na zavojnici dulje od 10 minuta kako bi izbjegli pregrijavanje thd zavojnice.

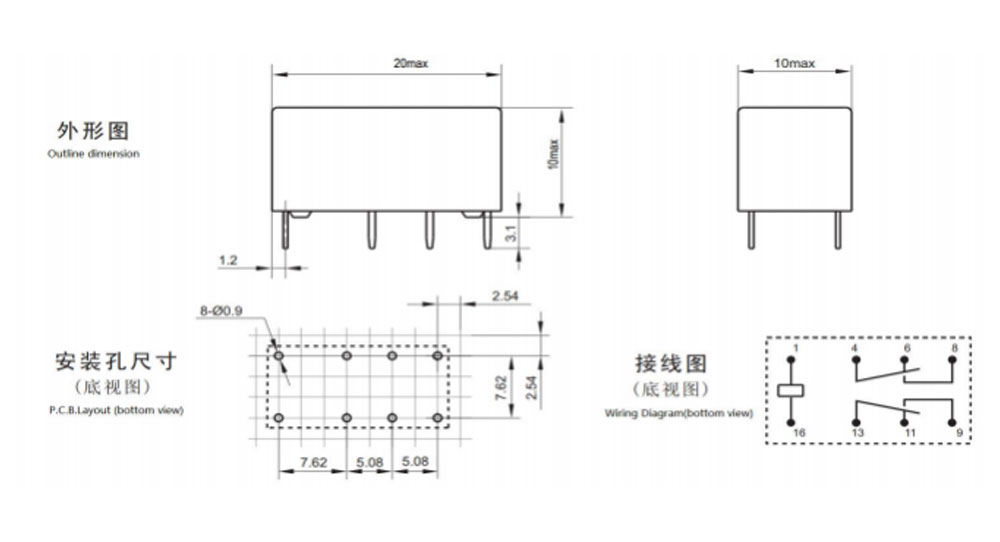

Okvirna dimenzija, Dijagram ožičenja, izgled PCB (Jedinica:mm)

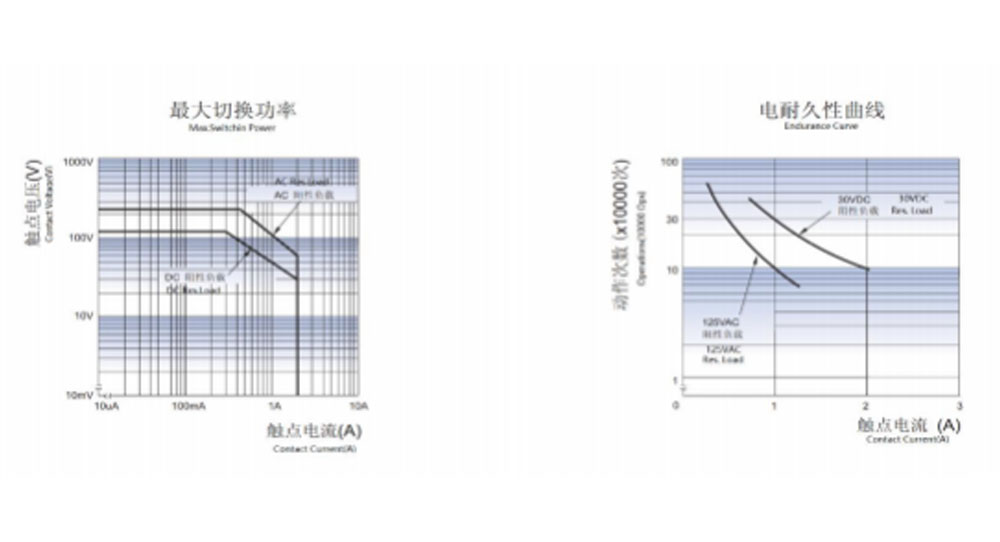

Karakteristične Cuves
Informacije o naručivanju
CHYRB - 2 - C - 12VDC - H - D - S - XX
1 2 3 4 5 6 7 8
1： Vrsta： CHYRB
2: Broj polova: 2-2Pola
3: Dogovor o kontaktu: C Od C ; H Od A ; B Od B
4: Nazivni napon: 3,5,6,9, 12, 18,24,48VDC
5: Boja kućišta, Y-žuta; H-Crna; L-plava
6: Zavojnica Pwor: D-0,36W H-0,2W
7: Zaštitna konstrukcija: otporna na S-Flux,
SH- Zatvoreni tip može se prati
8: Posebni parametar: Nulti standardni tip
Slovo ili broj - Poseban zahtjev
Releji otporni na protok ne mogu se koristiti u okruženju sa zagađivačima kao što su H2S, SO2, NO2, prašina, itd.
Čišćenje vodom ili površinska obrada se ne preporučuju nakon što su releji otporni na protok spojeni na PCB.
Prilagođeni posebni sufiks dostupan je nakon što ga ocijeni CHENGYUAN.
Odricanje od odgovornosti: Specifikacija je samo za referencu. Specifikacije su podložne promjenama bez prethodne najave.
Nismo mogli procijeniti sve performanse i sve parametre za svaku moguću primjenu. Stoga bi korisnici trebali biti u pravoj poziciji pri odabiru
Prikladan proizvod za vlastitu primjenu. Za zabrtvljene releje, nakon postavljanja i čišćenja, otvorite ventilacijski otvor u kućištu prije uporabe. Ako imate bilo kakvih pitanja, molimo kontaktirajte Chengyuan za tehničke usluge. Međutim, odgovornost je korisnika da odredi koji proizvod treba koristiti.
