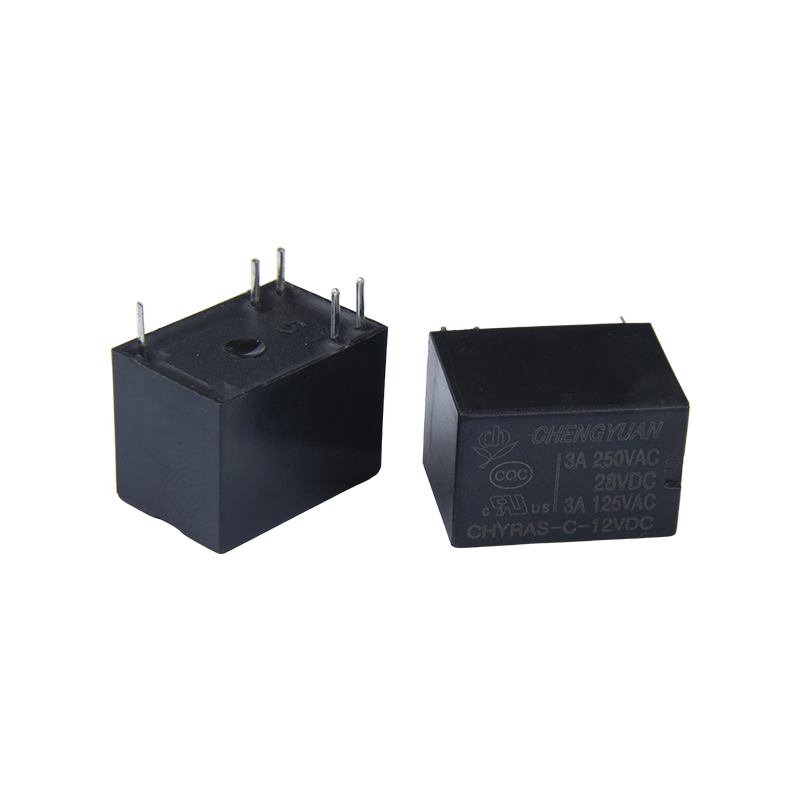

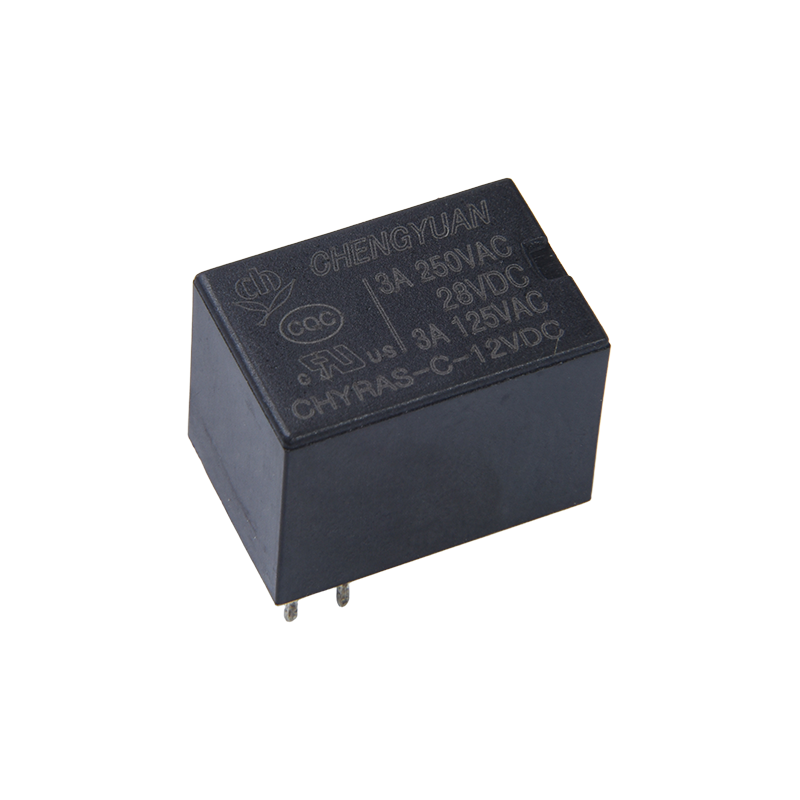

I. Osnovne prednosti
1. Odziv visoke osjetljivosti: Zavojnica visoke osjetljivosti od 200 mW omogućuje brzi odgovor na slabe upravljačke signale, poboljšavajući točnost kontrole signala.
2. Snažna prilagodljivost okolišu: zatvorena struktura učinkovito se odupire prašini, vlazi i drugim čimbenicima okoliša, produžujući svoj radni vijek.
3. Mala potrošnja energije: Dizajn male snage od 0,2 W prikladan je za uređaje koji se napajaju baterijama ili uređaje male snage, čime se smanjuje ukupna potrošnja energije krajnjeg proizvoda.
4. Široka svestranost: Široka kompatibilnost napona, standardno PCB pakiranje i prilagodljivost u više scenarija pokrivaju različita polja kao što su komunikacija, sigurnost, uredska oprema i kućanski uređaji, povećavajući mogućnost ponovne upotrebe proizvoda.

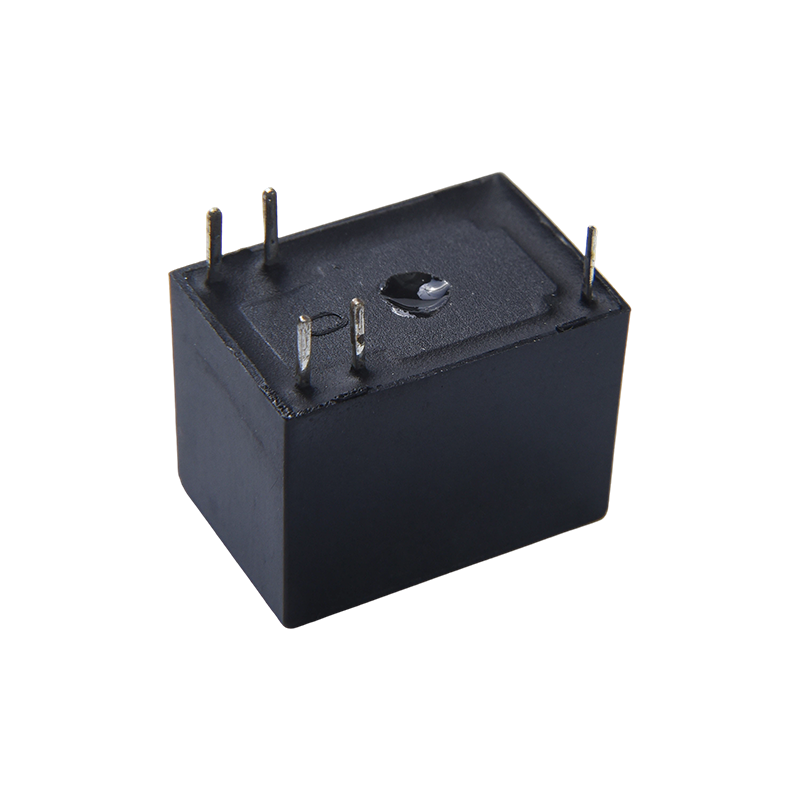

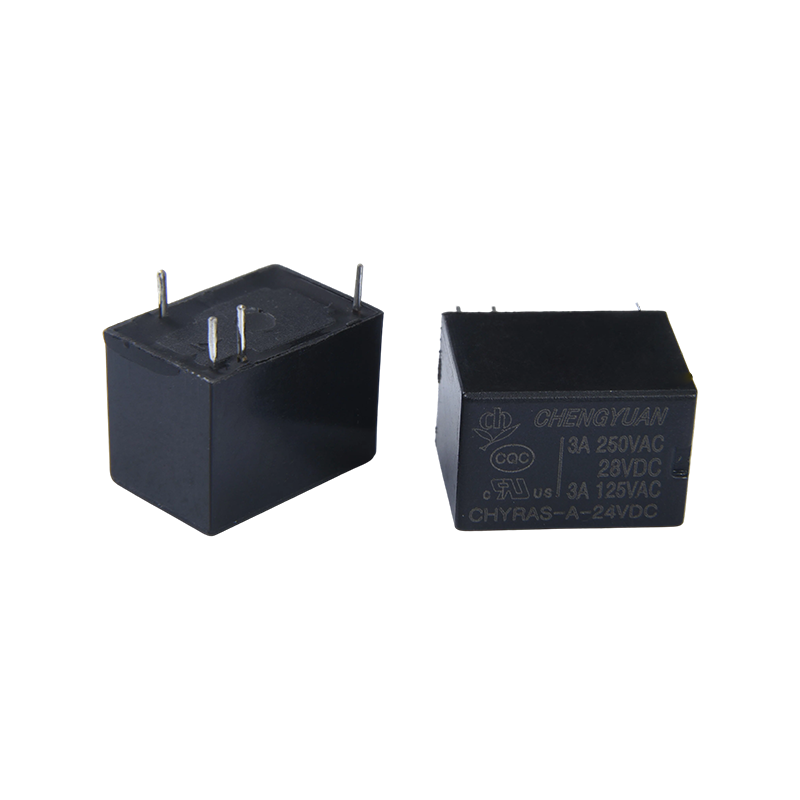

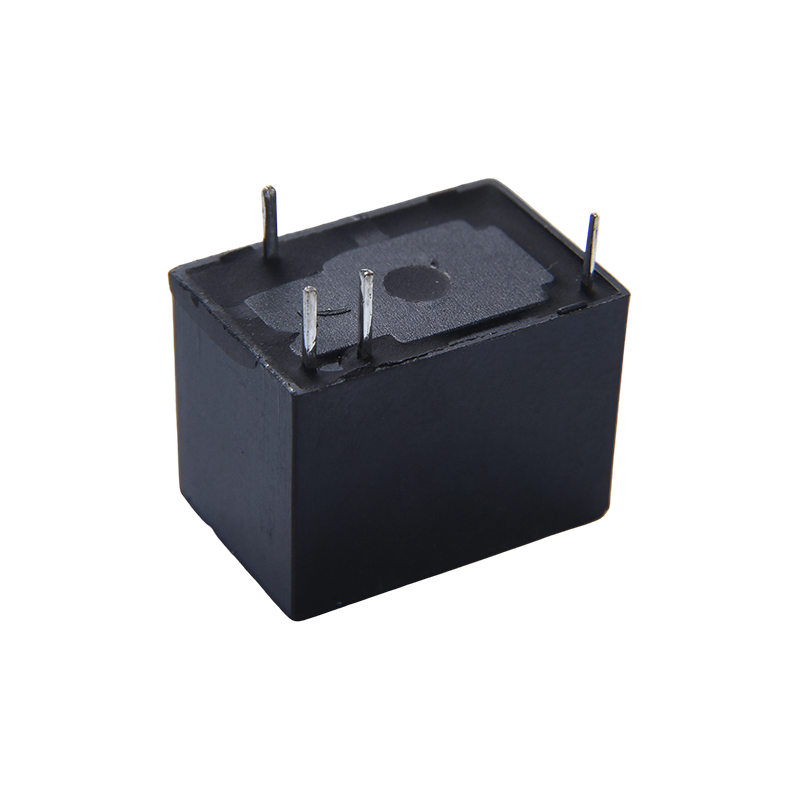

II. Struktura proizvoda i značajke instalacije
1. Pakiranje i dizajn igle: Usvaja 5PIN PCB paket sa standardiziranim rasporedom igala, olakšava automatizirano zavarivanje i masovnu montažu, te je pogodan za dizajn PCB ploča visoke gustoće.
2. Ultra-mala veličina: Kompaktna veličina zadovoljava potrebe kompaktne unutarnje instalacije, štedeći prostor na PCB ploči i doprinoseći minijaturizaciji krajnjih proizvoda;
3. Zatvorena struktura: zapečaćena konstrukcija učinkovito sprječava ulazak prašine, vlage i stranih tijela, poboljšavajući njegov vijek trajanja u složenim okruženjima. III. Osnovne funkcije i primjenjivi scenariji
1. Temeljne funkcije: Omogućuje izolaciju signala, kontrolu signala i funkcije zaštite strujnog kruga, izolirajući kontrolni krug od strujnog kruga opterećenja i štiteći komponente jezgre upravljanja;
2. Komunikacijska oprema: Prikladna za prebacivanje signala i kontrolu strujnog kruga u komunikacijskoj opremi kao što su prekidači, osiguravajući stabilnost prijenosa signala.
3. Sigurnosna i zaštitna oprema: Može se koristiti kao upravljačka jedinica za sigurnosne sustave kontrole pristupa i opremu za nadzor, omogućavajući detekciju i kontrolu statusa prekidača magnetske brave na vratima i kontrolu prijenosa signala sigurnosnog alarma.
4. Uredska oprema: Prikladno za internu kontrolu signala u uredskoj opremi kao što su pisači i fotokopirni strojevi, poboljšavajući preciznost rada opreme.
5. Kućanski aparati: Koristi se za kontrolu pomoćnog signala u malim kućanskim aparatima, kao što je unutarnje preklapanje strujnog kruga i zaštita, u skladu sa zahtjevima dizajna kućanskih aparata male snage;
6. Industrijska automatizacija: Primjenjivo na veze za upravljanje malim signalima u opremi za industrijsku automatizaciju, omogućujući koordinirani rad i kontrolu različitih modula opreme.
Kontaktni podaci
| Vrsta | CHYRAS |
| Kontaktni materijal | Legura srebra |
| Kontaktni otpor | 100 mΩ Maks. (na 1 A 16 VDC) |
| Nazivno opterećenje (rezistivno opterećenje) | 3A/12V0AC |
| Maks. sklopna struja | 3A |
| Maks. sklopni napon | 125VAC |
| Maks. sklopna snaga | 360VA |
| Min. prebacivanje opterećenja | 6V 1A |
| Karakteristike |
| Vrijeme rada (pri nazivnom naponu svitka) | 10ms Maks. |
| Vrijeme oslobađanja | 4ms maks. |
| Otpor izolacije | Min 1000 MΩ (pri 500 VDC) |
| Dielektrična čvrstoća | Između otvorenih kontakata: 500VAC, 50/60Hz za 1min |
| Između zavojnice i kontakta: 750VAC, 50/60Hz za 1min |
| Otpornost na vibracije | Destruktivno | 10-55Hz, pri dvostrukoj amplitudi od 1,5 mm |
| Funkcionalan | 10-55Hz, pri dvostrukoj amplitudi od 1,5 mm |
| Otpornost na udarce | Funkcionalan | 10G min |
| Destruktivno | 10G min |
| Izdržljivost | Mehanička izdržljivost （10800ops./h) | 10000000 ops. (na sobnoj temperaturi) |
| Električna izdržljivost (360ops./h) | 100000 operacija (na sobnoj temperaturi) |
| Temperatura okoline | -40 ℃ ~ 85 ℃ ( bez kondenzacije) |
| Težina | cca. 3,7 g |
| Podaci zavojnice (na 20℃) |
| Nominalnini napona (VDC) | Nominalnini operativni trenutni ±10% (mA) | Otpor zavojnice ±10% (Ω) | Nominalnini operating snaga | Radni napon (maks.) | Napon otpuštanja (Min.) | Maks. dopušteni napon |
| 3 | 150 | 20 | Otprilike 0,45 W | 75 % nominalnog napona | 5 % nominalnog napona | 130% nominalnog napona |
| 5 | 90 | 55.5 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 24 | 18.7 | 1280 |
| 3 | 120 | 25 | Otprilike 0,36 W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Približno 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
Gore prikazani podaci početne su vrijednosti. Nemojte primjenjivati maksimalni dopušteni napon na zavojnicu dulje od 10 minuta da izbjegnete pregrijavanje zavojnice.

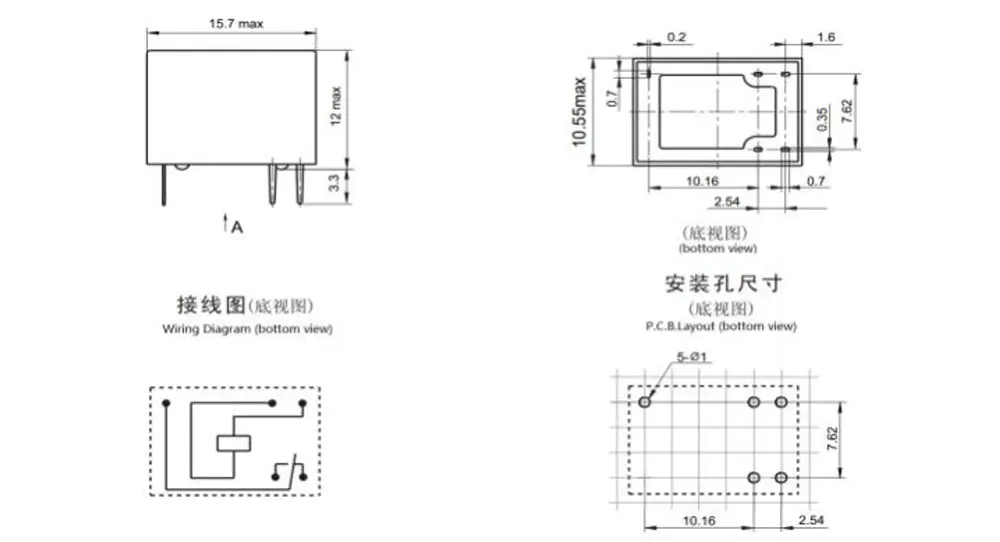

Okvirna dimenzija, Dijagram ožičenja, izgled PCB (Jedinica: mm)

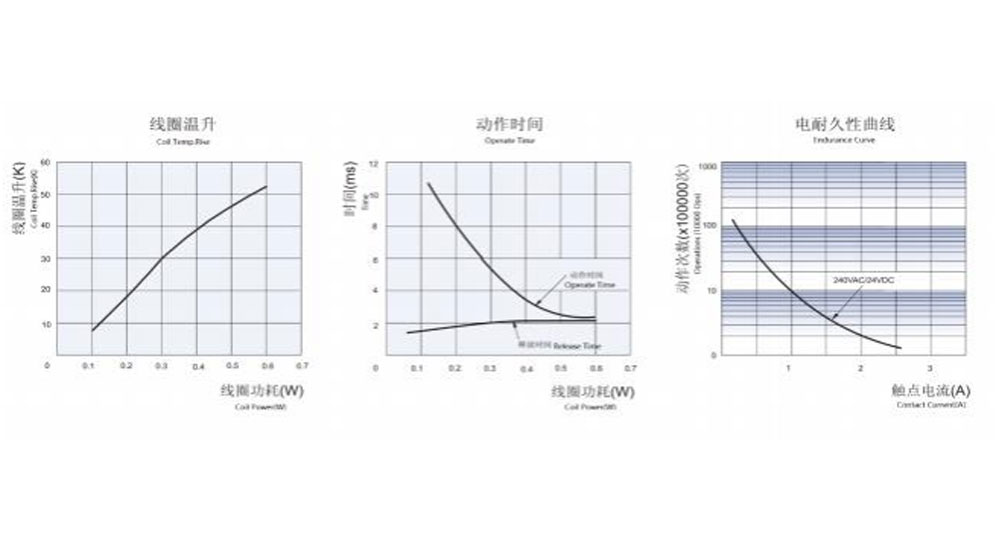

Karakteristične krivulje
Informacije o naručivanju
CHYRAS - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7
1：Tip：CHYRAS
2: Dogovor o kontaktu: C Fom C ; H Od A ; B Od B
3: Nazivni napon: 3,5,6,9,12,24VDC
4: Boja kućišta: H-Crna; L-plava, Y -žuta
5: Zavojnica Pwor: D-0,36W L-0,2W
6: Zaštitna konstrukcija: otporna na S-Flux,
SH- Zatvoreni tip periv
7: Posebni parametar: Ništa-standardni tip
Slovo ili broj - Poseban zahtjev
Releji otporni na protok ne mogu se koristiti u okruženju sa zagađivačima kao što su H2S, SO2, NO2, prašina, itd.
Čišćenje vodom ili površinska obrada se ne preporučuju nakon što su releji otporni na protok spojeni na PCB.
Prilagođeni posebni sufiks dostupan je nakon što ga ocijeni CHENGYUAN.
Odricanje od odgovornosti: Specifikacija je samo za referencu. Specifikacije su podložne promjenama bez prethodne najave.
Nismo mogli procijeniti sve performanse i sve parametre za svaku moguću primjenu. Stoga bi korisnici trebali biti u pravoj poziciji pri odabiru
Prikladan proizvod za vlastitu primjenu. Za zabrtvljene releje, nakon postavljanja i čišćenja, otvorite ventilacijski otvor u kućištu prije uporabe. Ako imate bilo kakvih pitanja, molimo kontaktirajte Chengyuan za tehničke usluge. Međutim, odgovornost je korisnika da odredi koji proizvod treba koristiti.
