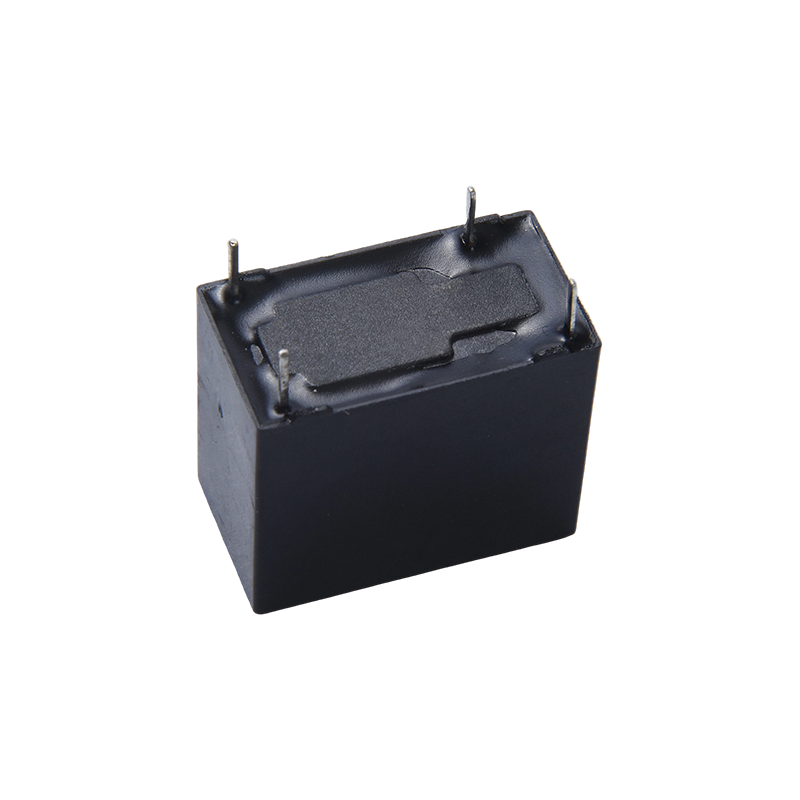

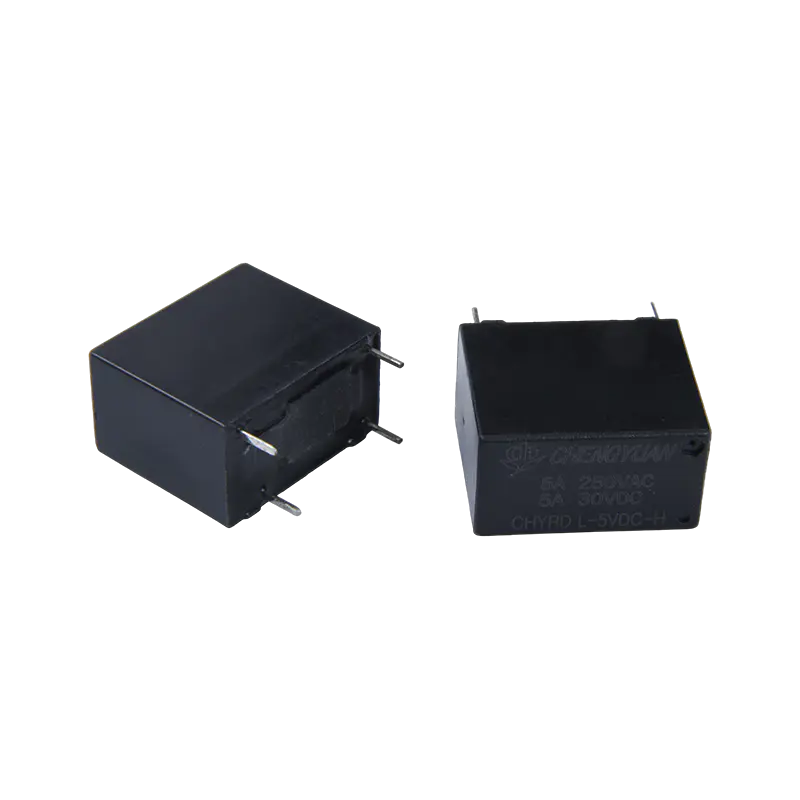

Prednosti proizvoda:
Specifikacije višestrukog opterećenja: Nudi različite mogućnosti kontaktne struje (5A/10A/16A/20A), što omogućuje fleksibilan odabir najprikladnijeg kapaciteta opterećenja na temelju specifičnih scenarija primjene.
Kompatibilnost za montažu visoke gustoće: Kompaktan strukturni dizajn posebno optimiziran za okruženja montaže visoke gustoće, pomaže u poboljšanju iskorištenosti prostora na tiskanoj ploči.
Snažna svestranost: Kao relej opće namjene, široko je primjenjiv na različite industrijske upravljačke krugove i krugove kućanskih aparata.
Stabilno preklapanje kontakata: Pouzdano uključuje i isključuje strujne krugove, osiguravajući stabilnost rada opreme.
Njegove glavne primjene uključuju automatsko podešavanje, sigurnosnu zaštitu i prebacivanje krugova.
U području kućanskih aparata, 32F relej se široko koristi u klima uređajima, kuhalima za rižu, hladnjacima i sterilizatorima za postizanje kontrole snage i zaštite od preopterećenja.
Također se često koristi u uredskoj opremi i audio-vizualnoj opremi za prebacivanje signala i kontrolu regulacije napona.
Industrijska kontrola, sigurnosni sustavi i automobilska elektronika (kao što je automobilska klimatizacija i upravljanje napajanjem) još su jedno važno područje primjene koje ispunjava zahtjeve za otpornost na udarni napon i dugotrajnu pouzdanost.
Kontaktni podaci
| Vrsta | CHYRD |
| Kontaktni materijal | Legura srebra: AgSnO2In2O3、AgSnO2、AgNi |
| Kontaktni otpor | 100 mΩ Maks. (pri 1 A 6 VDC) |
| Nazivno opterećenje (rezistivno opterećenje) | 5A/10A 250VAC,10A 125VAC/30VDC ,16A 250VAC |
| Maks. sklopna struja | 20A |
| Maks. sklopni napon | 250VAC/30VDC |
| Maks. sklopna snaga | 2500VA/300W |
| Min. prebacivanje opterećenja | 6V 1A |
| Karakteristike |
| Vrijeme rada (pri nazivnom naponu svitka) | 10ms Maks. (Bez diode) |
| Vrijeme oslobađanja | 5ms Maks. (Bez diode) |
| Otpor izolacije | Min. 1000 MΩ (pri 500 VDC) |
| Dielektrična čvrstoća | Između otvorenih kontakata: 1000VAC, 50/60Hz za 1min |
| Između zavojnice i kontakta: 4000VAC, 50/60Hz za 1min |
| Otpornost na vibracije | Destruktivno | 10-55Hz, pri dvostrukoj amplitudi od 1,5 mm |
| Funkcionalan | 10-55Hz, pri dvostrukoj amplitudi od 1,5 mm |
| Otpornost na udarce | Funkcionalan | 10G min. |
| Destruktivno | 100G min. |
| Izdržljivost | Mehanička izdržljivost （10800ops./h) | 10000000 operacija (na sobnoj temperaturi) |
| Električna izdržljivost (360ops./h) | 100000 operacija (na sobnoj temperaturi) |
| Ambijentalna temperatura | -40℃ ~ 85℃ ( bez kondenzacije) |
| Težina | Otprilike 4,6 g |
| Nominalnini napona (VDC) | Nominalnini operativni trenutni ±10% (mA) | Otpor zavojnice ±10% (Ω) | Nominalnini operating snaga | Radni napon (maks.) | Napon otpuštanja (Min.) | Maks. dopušteni napon |
| 3 | 150 | 20 | Približno 0,45 W | 75% nominalnog napona | 5 % nominalnog napona | 130% nominalnog napona |
| 5 | 90 | 55 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 18 | 25 | 720 |
| 24 | 18.75 | 1280 |
| 3 | 66.67 | 45 | Približno 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.66 | 720 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
Gore prikazani podaci početne su vrijednosti. Ne priključujte maksimalni dopušteni napon na zavojnici dulje od 10 minuta da izbjegnete pregrijavanje thd zavojnice.

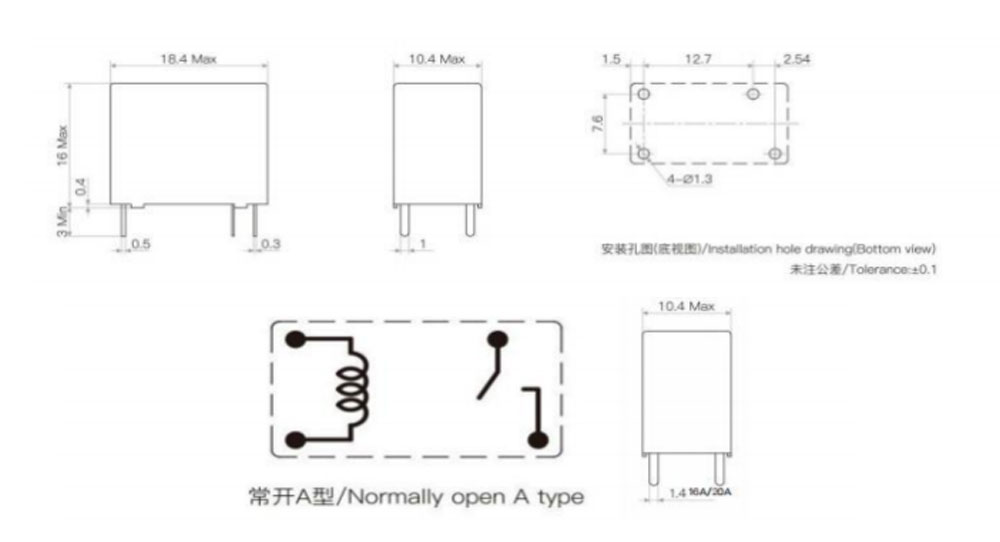

Okvirna dimenzija, Dijagram ožičenja, izgled PCB (Jedinica:mm)

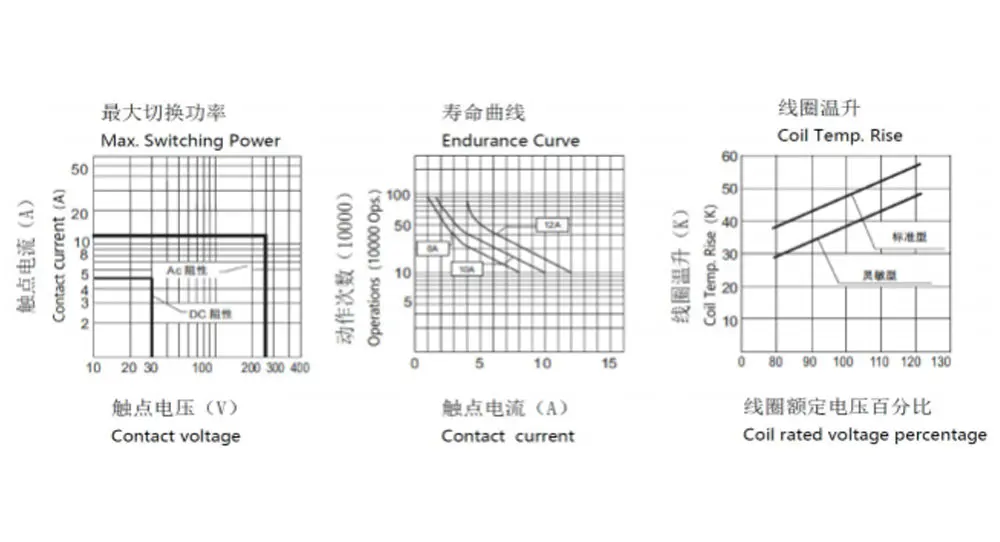

Karakteristične krivulje
Informacije o naručivanju
CHYRD - 1 - A - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1：Tip：CHYRD
2: Broj polova: 1-1 pol
3: Kontakt Dogovor: A-Od A
4: Nazivni napon: 3,5,6,9, 12, 18,24VDC
5: Boja kućišta: B-Crna
6: Pwor zavojnice: D-0,45W L-0,2W
7: Zaštitna konstrukcija: otporna na S-Flux,
SH- Zatvoreni tip može se prati
8: Posebni parametar: Nulti standardni tip
Slovo ili broj - Poseban zahtjev
Releji otporni na protok ne mogu se koristiti u okruženju sa zagađivačima kao što su H2S, SO2, NO2, prašina, itd.
Čišćenje vodom ili površinska obrada se ne preporučuju nakon što su releji otporni na protok spojeni na PCB.
Odricanje od odgovornosti: Specifikacija je samo za referencu. Specifikacije su podložne promjenama bez prethodne najave.
Nismo mogli procijeniti sve performanse i sve parametre za svaku moguću primjenu. Stoga bi korisnici trebali biti u pravoj poziciji pri odabiru
Prikladan proizvod za vlastitu primjenu. Za zabrtvljene releje, nakon postavljanja i čišćenja, otvorite ventilacijski otvor u kućištu prije uporabe. Ako imate bilo kakvih pitanja, molimo kontaktirajte Chengyuan za tehničke usluge. Međutim, odgovornost je korisnika da odredi koji proizvod treba koristiti.
