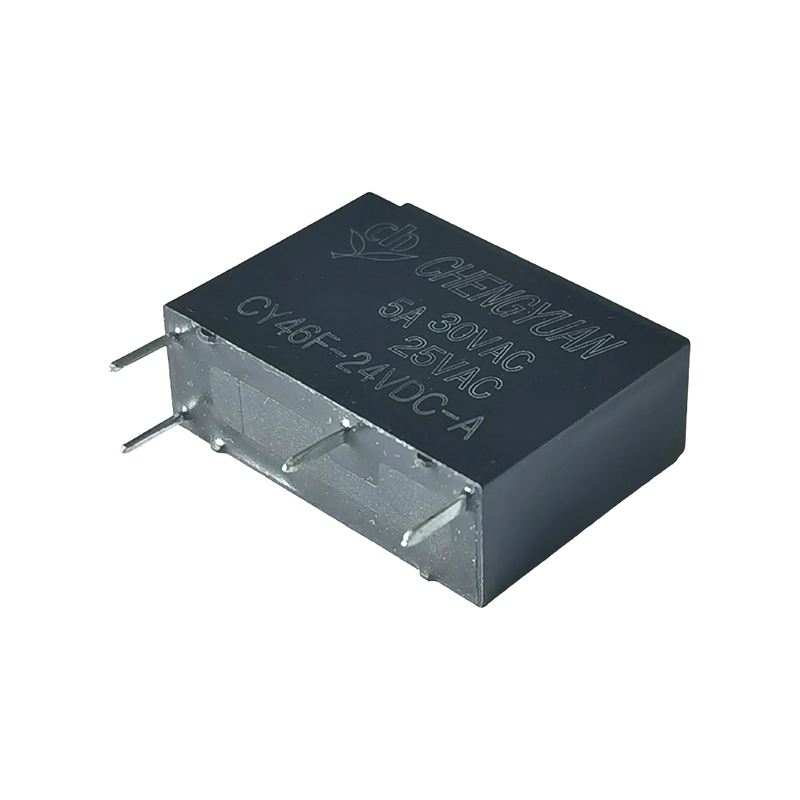

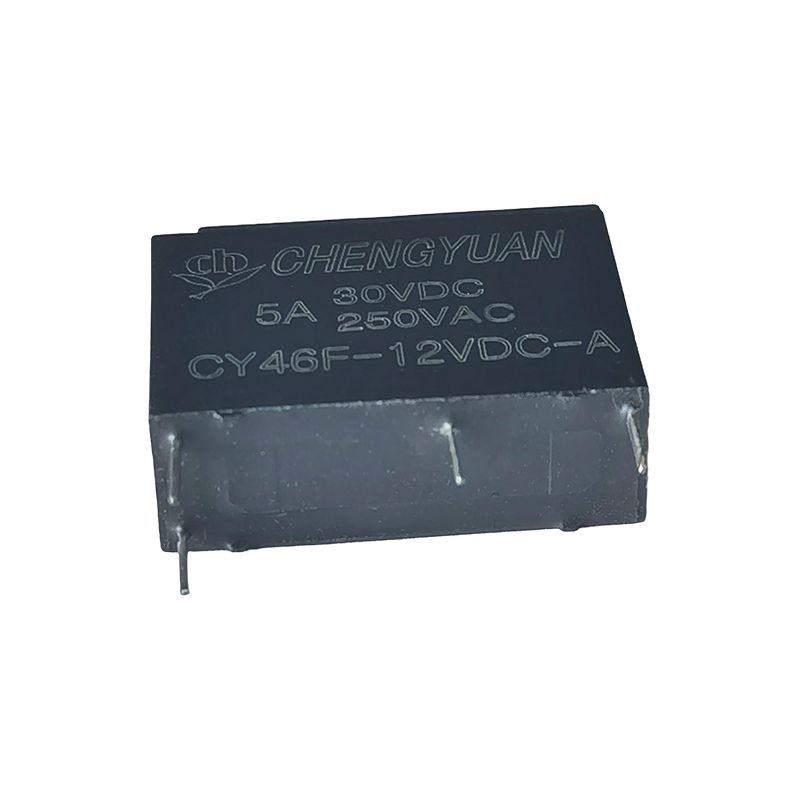

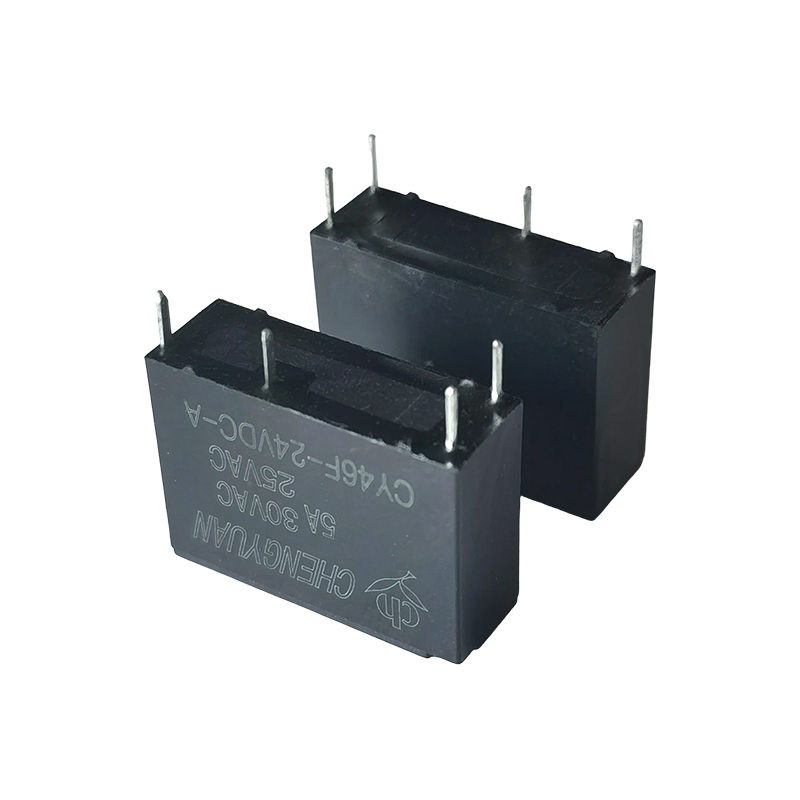

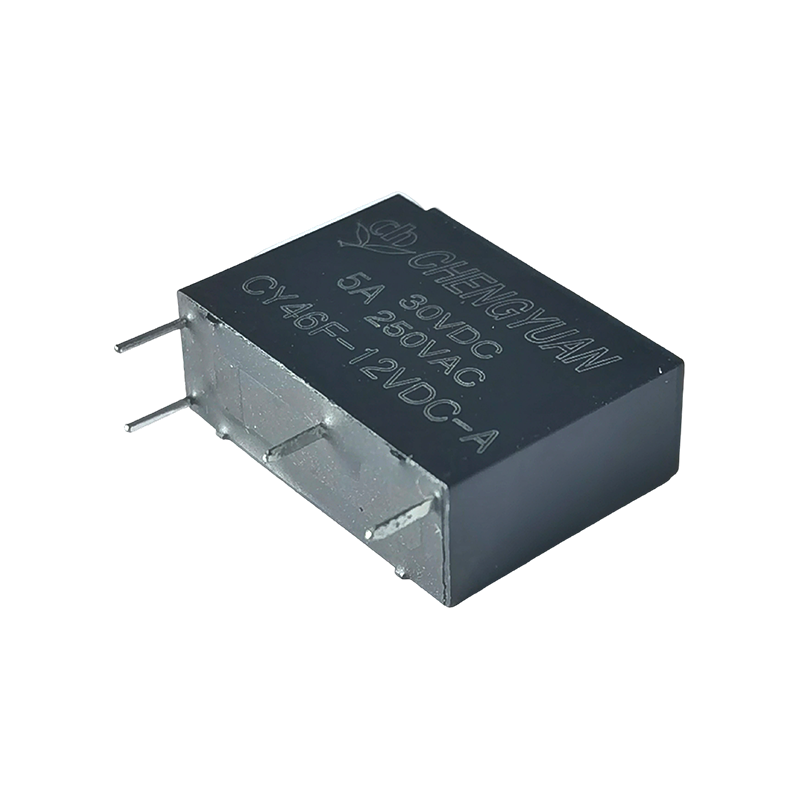

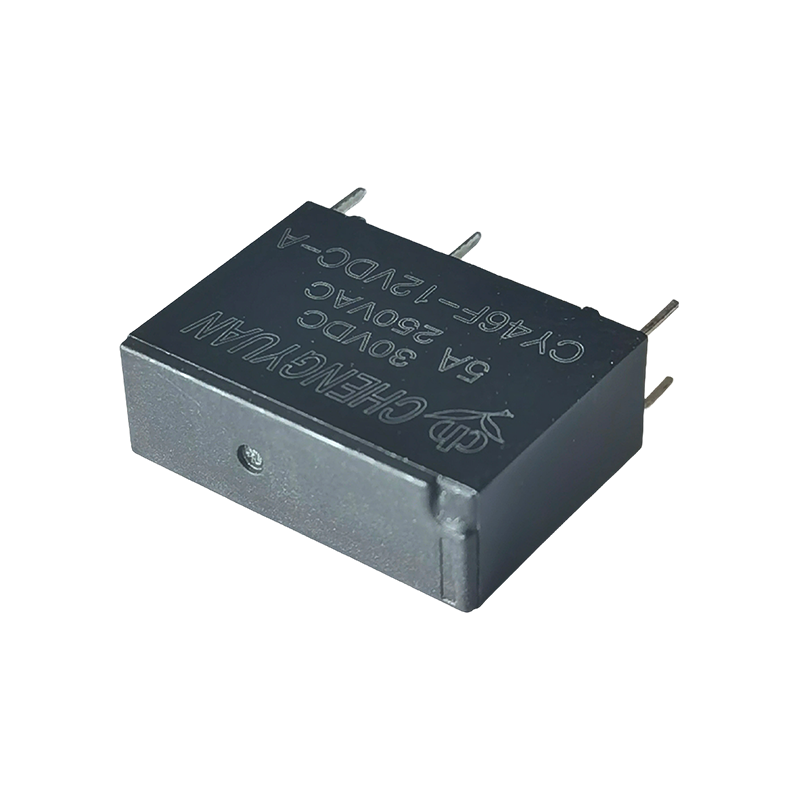

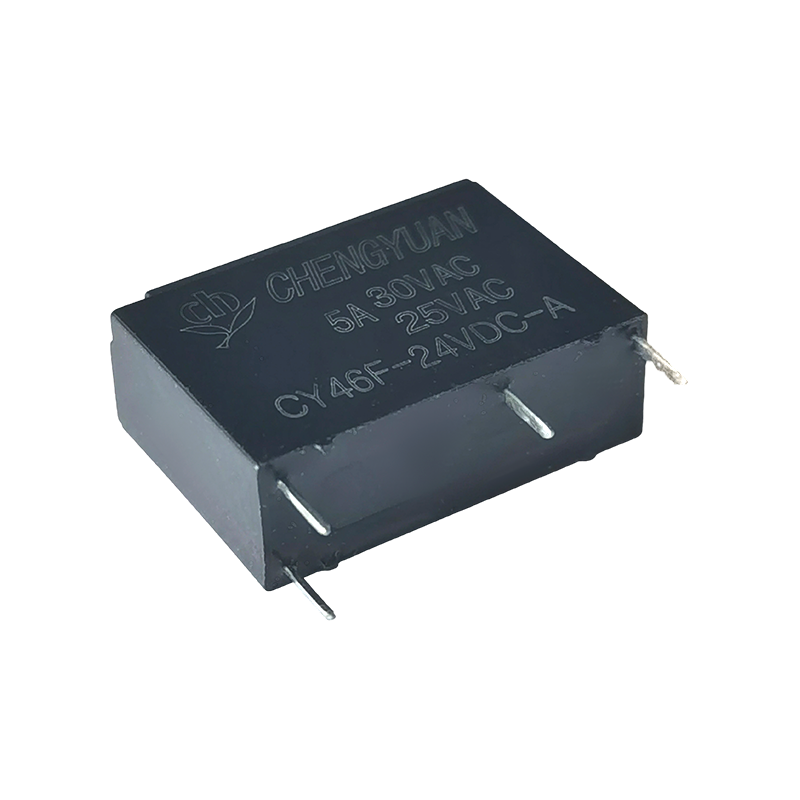

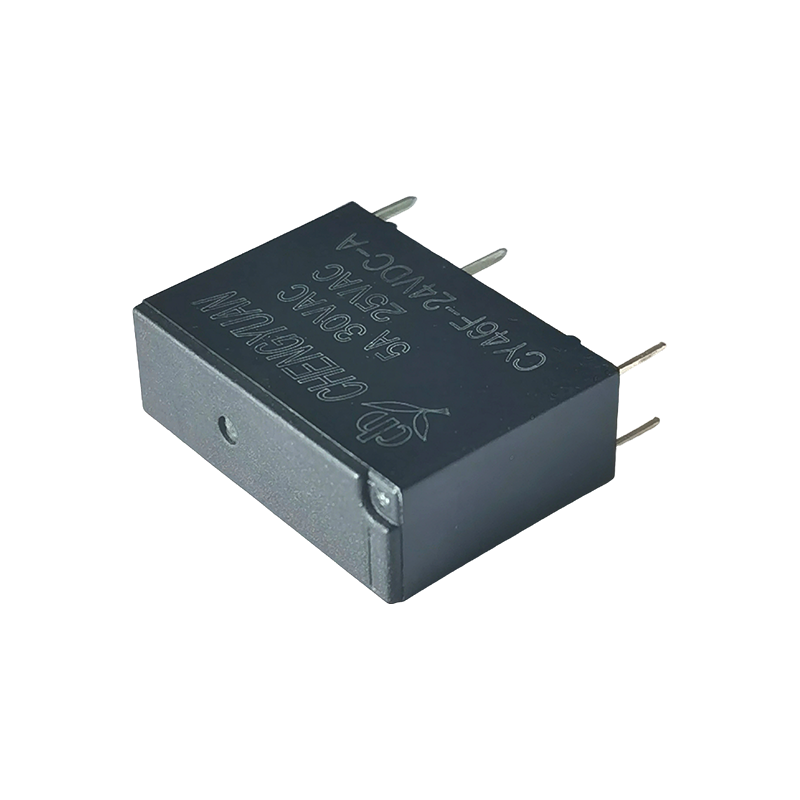

Značajke:
• Kompaktna veličina (20*7,2*16,6 mm), pogodna za tiskane ploče visoke gustoće
• Visoki otporni napon: 4000V (između svitka i kontakata)
• 5A kapacitet prebacivanja kontakata
Tipične primjene:
1. Mali kućanski aparati: kontrola uključivanja/isključivanja malih kućanskih aparata kao što su mini kuhala za rižu, mali ovlaživači zraka, prijenosna električna kuhala za vodu i mali kućanski ventilatori, koji ispunjavaju zahtjeve dizajna minijaturizacije ovih proizvoda;
2. Potrošački elektronički uređaji: Power banks, mali adapteri, digitalni moduli za kontrolu punjenja proizvoda i sklopni krugovi u malim audio i video playerima, iskorištavajući njihovu ultra-malu veličinu za guste PCB rasporede;
3. Industrijska pomoćna kontrola: Prebacivanje signala malog senzora, minijaturni PLC moduli za proširenje i pomoćni upravljački krugovi za opremu za automatizaciju (kao što je kontrola svjetlosnog indikatora, pokretači malih elektromagnetskih ventila), kompatibilni s uobičajenim industrijskim upravljačkim naponima od 5VDC-24VDC;
4. Pametni kućni terminali: Upravljanje napajanjem za pametne senzorske čvorove, male pametne sklopke i bežične prijemne module za daljinsko upravljanje, udovoljavajući zahtjevima dizajna pametnih kućnih uređaja male snage i minijaturizacije;
5. Sigurnosna i pomoćna medicinska oprema: krugovi za aktiviranje signala za male sigurnosne detektore (kao što su senzori za vrata i prozore, detektori dima) i unutarnje prebacivanje sklopova za prijenosnu pomoćnu medicinsku opremu (kao što su mali pulsni oksimetri), osiguravajući stabilan rad;
6. Pomoćni uređaji za automobilsku elektroniku: upravljački krugovi za male električne uređaje u unutrašnjosti automobila (kao što su ventilatori automobila, ambijentalna svjetla), kompatibilni s uobičajenim specifikacijama napona od 12 VDC u vozilima.
Kontaktni podaci
| Vrsta | CY46F |
| Kontaktni materijal | Legura srebra |
| Kontaktni otpor | 100 mΩ Maks. (na 1 A 16 VDC) |
| Nazivno opterećenje (rezistivno opterećenje) | 5A250VAC |
| Maks. sklopna struja | 5A |
| Maks. sklopni napon | 250VAC |
| Maks. sklopna snaga | 1250VA |
| Min. prebacivanje opterećenja | 6V 1A |
| Karakteristike |
| Vrijeme rada (pri nazivnom naponu svitka) | 20ms Maks. (Bez diode) |
| Vrijeme oslobađanja | 10ms maks. (Bez diode) |
| Otpor izolacije | Min 1000 MΩ (pri 500 VDC) |
| Dielektrična čvrstoća | Između otvorenih kontakata: 750VAC, 50/60Hz za 1min |
| Između zavojnice i kontakta: 4000VAC, 50/60Hz za 1min |
| Otpornost na vibracije | Destruktivno | 10-55Hz, pri dvostrukoj amplitudi od 1,5 mm |
| Funkcionalan | 10-55Hz, pri dvostrukoj amplitudi od 1,5 mm |
| Otpornost na udarce | Funkcionalan | 10G min |
| Destruktivno | 10G min |
| Izdržljivost | Mehanička izdržljivost （10800ops./h) | 10.000.000 operacija (na sobnoj temperaturi) |
| Električna izdržljivost (360ops./h) | 100 000 operacija (na sobnoj temperaturi) |
| Temperatura okoline | -40 ℃ ~ 85 ℃ (bez kondenzacije) |
| Težina | cca. 3,9 g |
| Nominalnini napona (VDC) | Nominalnini operativni trenutni ±10% (mA) | Otpor zavojnice ±10% (Ω) | Nominalnini operating snaga | Radni napon (maks.) | Napon otpuštanja (Min.) | Maks. dopušteni napon |
| 5 | 40 | 125 | Otprilike 0,20 W | 75 % nominalnog napona | 5 % nominalnog napona | 130% nominalnog napona |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 720 |
| 12 | 16.67 | 405 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
| 5 | 72 | 69 | Otprilike 0,36 W |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
Gore prikazani podaci početne su vrijednosti. Nemojte priključavati maksimalni dopušteni napon na zavojnici dulje od 10 minuta da izbjegnete pregrijavanje thd zavojnice.

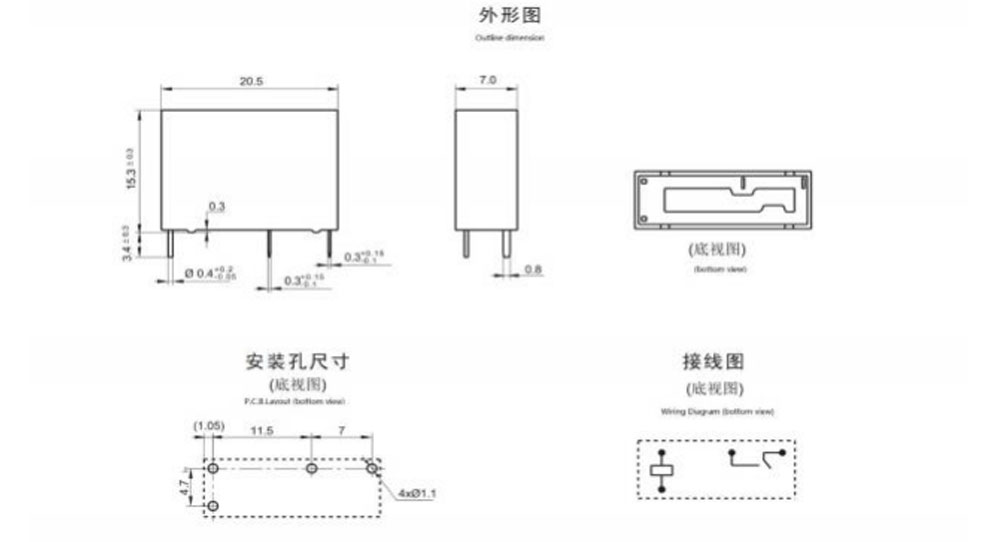

Okvirna dimenzija, Dijagram ožičenja, izgled PCB (Jedinica:mm)

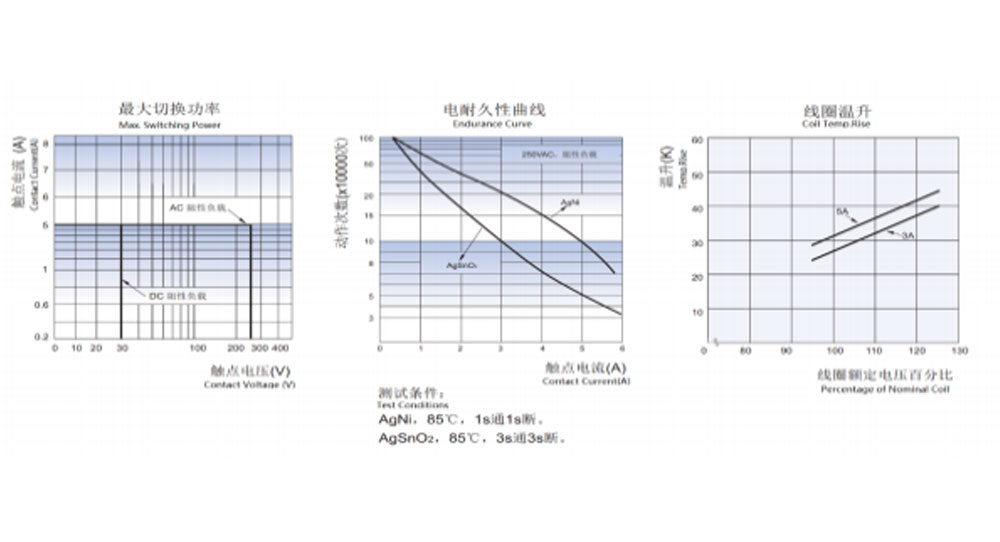

Karakteristične krivulje
Informacije o naručivanju
CY46F - 1 - A - 12VDC - D - T - XX
1 2 3 4 5 6 7
1：Tip：CYF3
2: Broj polova: 1-1 pol
3: Kontakt Dogovor: C Od C ; H Od A ; B Od B
4: Nazivni napon: 5,6,9,12,18,24VDC
5: Zavojnica Pwor: D-0,36W L-0,2W
6: Zaštitna konstrukcija: otporna na S-Flux,
SH-zatvoreni tip može se prati
7: Posebni parametar: Nulti standardni tip
Slovo ili broj - Poseban zahtjev
Releji otporni na protok ne mogu se koristiti u okruženju sa zagađivačima kao što su H2S, SO2, NO2, prašina, itd.
Čišćenje vodom ili površinska obrada se ne preporučuju nakon što su releji otporni na protok spojeni na PCB.
Prilagođeni posebni sufiks dostupan je nakon što ga ocijeni CHENGYUAN.
Odricanje od odgovornosti: Specifikacija je samo za referencu. Specifikacije su podložne promjenama bez prethodne najave.
Nismo mogli procijeniti sve performanse i sve parametre za svaku moguću primjenu. Stoga bi korisnici trebali biti u pravoj poziciji pri odabiru
Prikladan proizvod za vlastitu primjenu. Za zabrtvljene releje, nakon postavljanja i čišćenja, otvorite ventilacijski otvor u kućištu prije uporabe. Ako imate bilo kakvih pitanja, molimo kontaktirajte Chengyuan za tehničke usluge. Međutim, odgovornost je korisnika da odredi koji proizvod treba koristiti.
