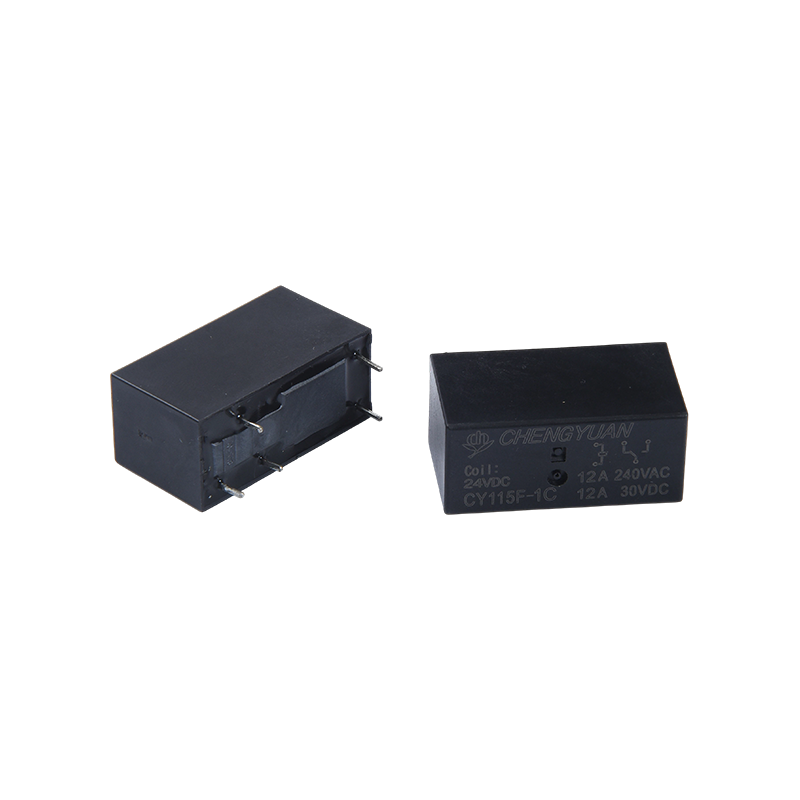

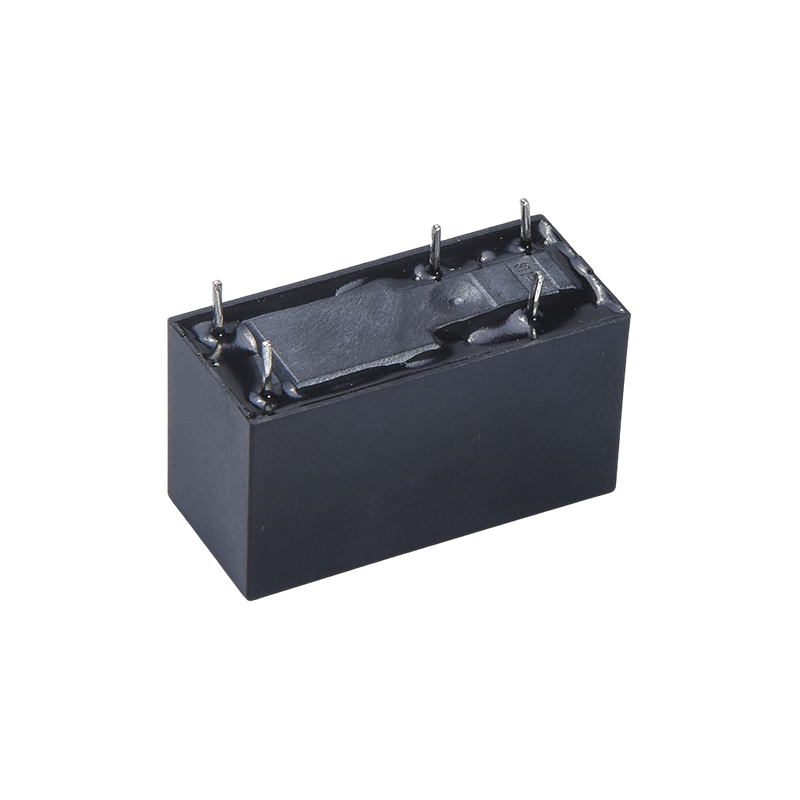

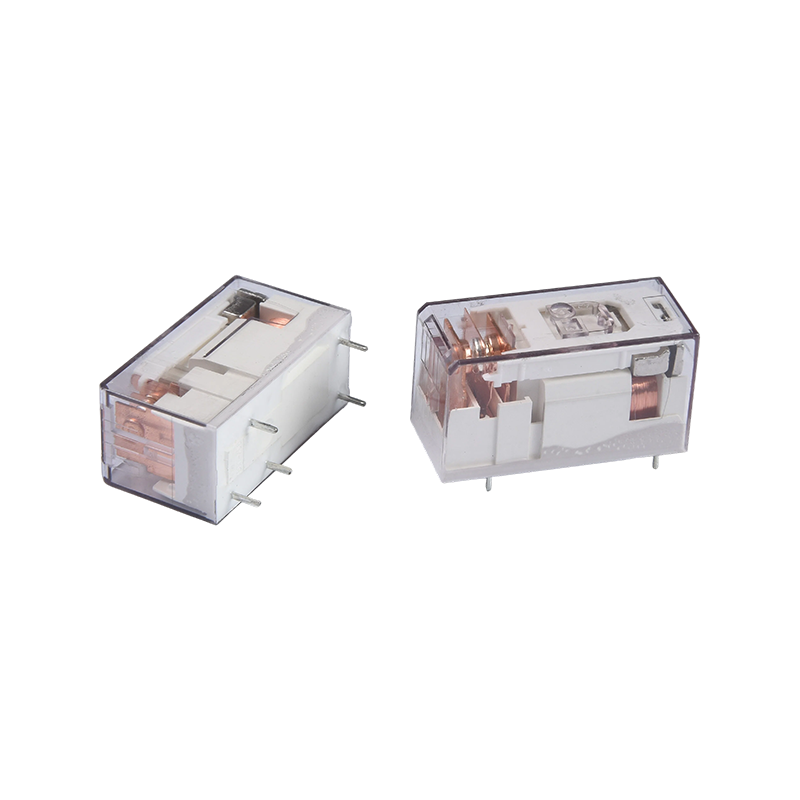

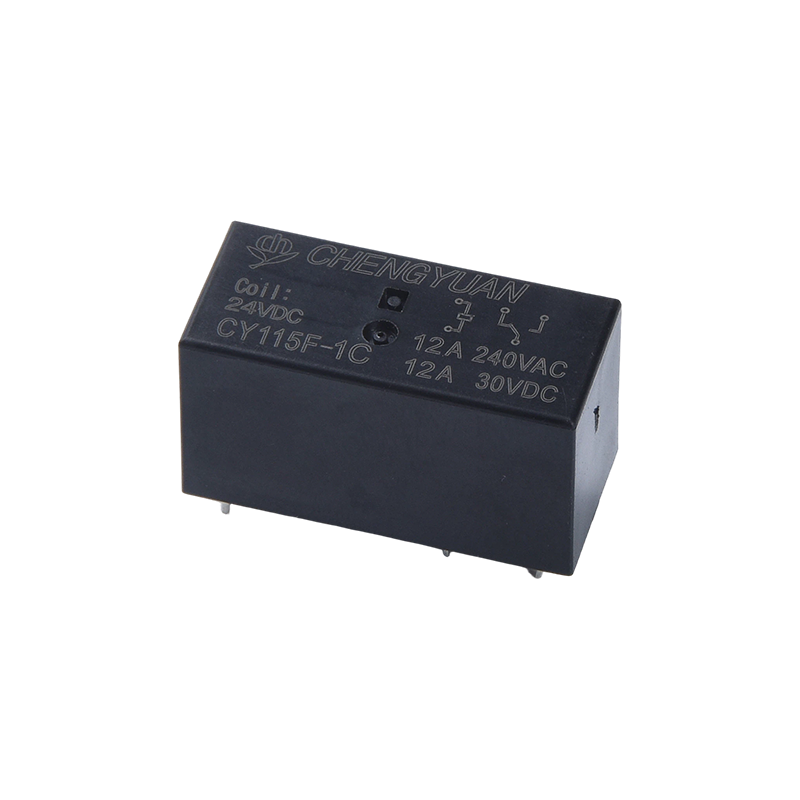

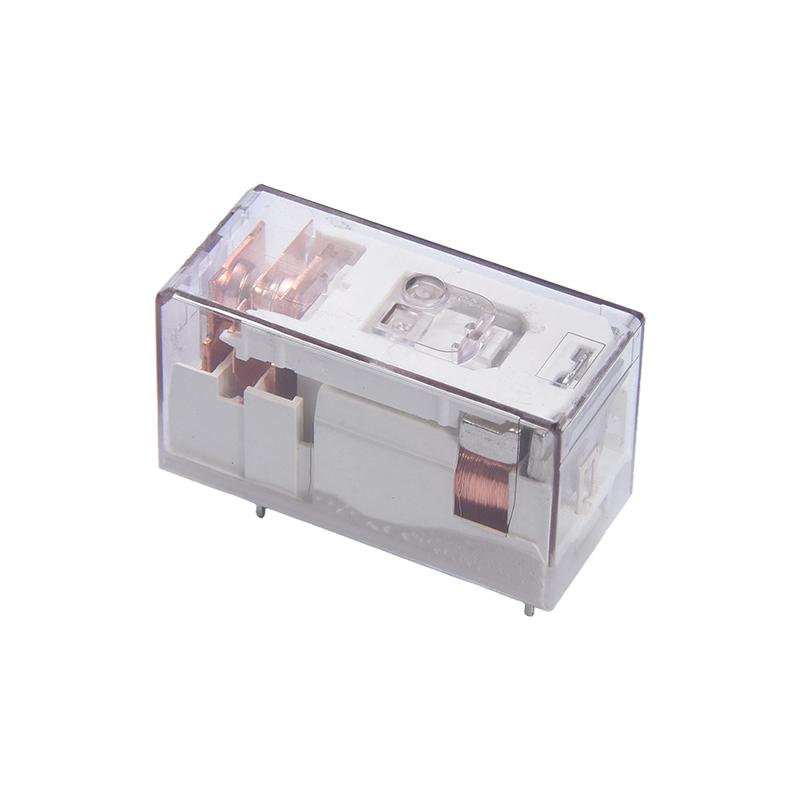

Prednosti proizvoda:
Visoko opterećenje, kompaktan dizajn: Omogućuje prebacivanje kontakata od 12 A u malom PCB releju, čime se štedi prostor za ugradnju i pogodan je za rasporede ploča visoke gustoće.
Kompatibilnost širokog napona zavojnice: zavojnica podržava širok raspon napona od 3VDC do 230VAC/VDC, olakšavajući izravnu integraciju sa sustavima različitih upravljačkih napona bez dodatne pretvorbe.
Snažna električna izolacija: Izdržljivi napon kontakt-zavojnica je do 5000 V, učinkovito potiskujući smetnje i poboljšavajući sigurnost i stabilnost sustava.
Ključne karakteristike:
Kapacitet kontakta: 12A @ 240VAC / 30VDC, zadovoljava potrebe kontrole napajanja većine kućanskih aparata i industrijske opreme.
Obrazac za kontakt: Dostupan u različitim obrascima za kontakt (kao što su 1H, 1Z, itd.), podržavajući normalno otvorene, normalno zatvorene i konfiguracije sklopa za promjenu za fleksibilne primjene.
Učinkovitost vožnje: Tipična potrošnja energije zavojnice je 0,4 W, niska potrošnja energije i osjetljiv odziv.
Dizajn igle: Standardne 5-PIN PCB igle za jednostavno lemljenje i automatiziranu proizvodnu instalaciju.
Glavne primjene:
Industrijska automatizacija: Koristi se u izlaznim modulima PLC-a, kontrolerima motora, pokretačima solenoidnih ventila i prekidačima napajanja opreme.
Pametna kontrola: integrirana u sustave pametne kuće za kontrolu opterećenja velike snage kao što su klima uređaji, podno grijanje, rasvjeta i električne zavjese.
Upravljanje energijom: Primjenjuje se u UPS neprekidnim izvorima napajanja, solarnim pretvaračima, sustavima za pohranu energije i drugoj novoj energetskoj opremi za upravljanje sklopnim krugovima.
Izolacija opreme: Omogućuje električnu izolaciju između kontrolnog kraja i kraja opterećenja, štiteći niskonaponske upravljačke krugove.
Kontaktni podaci
| Vrsta | CYF115F |
| Kontaktni materijal | Legura srebra |
| Kontaktni otpor | 100 mΩ Maks. (pri 1 A 6 VDC) |
| Nazivno opterećenje (otporno opterećenje) | 12A 250VAC |
| Maks. sklopna struja | 12A |
| Maks. sklopni napon | 277VAC |
| Maks. sklopna snaga | 3342VA |
| Min. preklopno opterećenje | 6V 1A |
| Karakteristike |
| Vrijeme rada (pri nazivnom naponu svitka) | 15ms maks. (Bez diode) |
| Vrijeme oslobađanja | 5ms Maks. ( Bez diode) |
| Otpor izolacije | Min. 1000 MΩ (pri 500 VDC) |
| Dielektrična čvrstoća | Između otvorenih kontakata: 1000VAC, 50/60Hz za 1min |
| Između zavojnice i kontakta: 5000VAC, 50/60Hz za 1min |
| Otpornost na vibracije | Destruktivno | 10-55Hz, pri dvostrukoj amplitudi od 1,5 mm |
| Funkcionalan | 10-55Hz, pri dvostrukoj amplitudi od 1,5 mm |
| Otpornost na udarce | Funkcionalan | 10G min. |
| Destruktivno | 100G min. |
| Izdržljivost | Mehanička izdržljivost （10800ops./h) | 10000000 operacija (na sobnoj temperaturi) |
| Električna izdržljivost (360ops./h) | 100000 operacija (na sobnoj temperaturi) |
| Temperatura okoline | -40 ℃ ~ 85 ℃ (bez kondenzacije) |
| Težina | cca. 13,5 g |
| Podaci zavojnice (na 20℃) |
| Nominalnini napona (VDC) | Nominalnini operativni trenutni ±10% (mA) | Otpor zavojnice ±10% (Ω) | Nominalnini operating snaga | Radni napon (maks.) | Napon otpuštanja (Min.) | Maks. dopušteni napon |
| 5 | 80.00 | 62.5 | Približno 0,4 W | 75 % nominalnog napona | 5 % nominalnog napona | 130% nominalnog napona |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Gore prikazani podaci su početne vrijednosti. Nemojte primjenjivati maksimalni dopušteni napon na zavojnicu dulje od 10 minuta kako biste izbjegli pregrijavanje zavojnice.

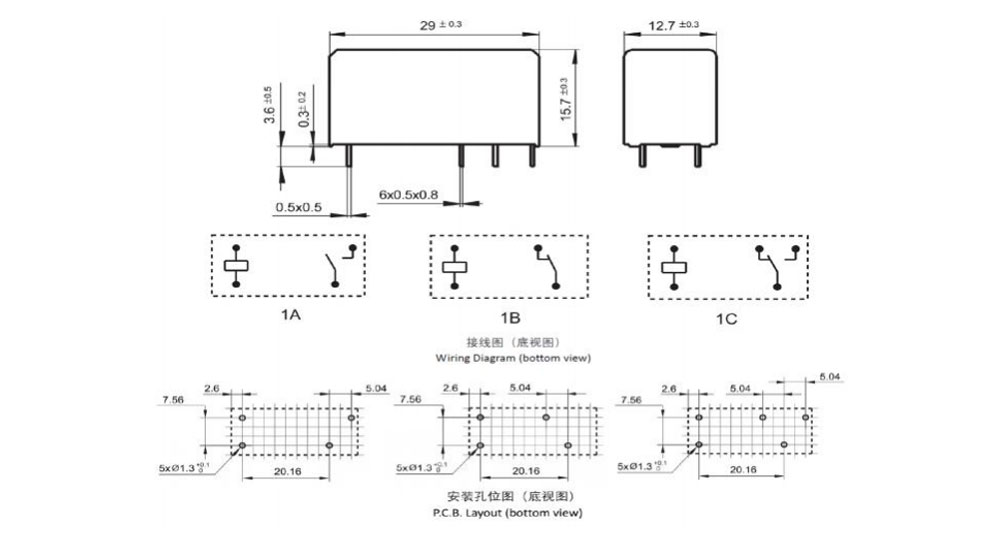

Okvirna dimenzija, Dijagram ožičenja, izgled PCB (Jedinica:mm)

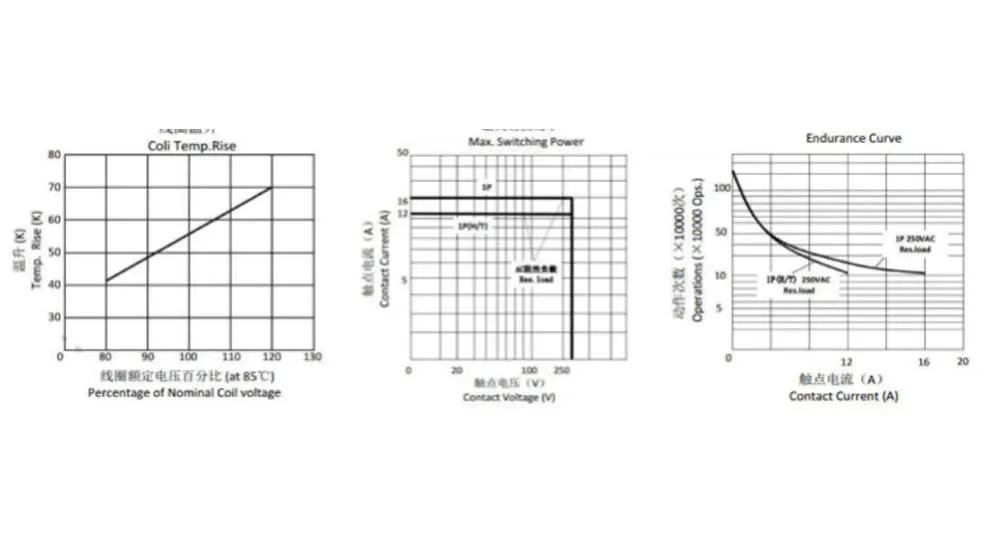

Karakteristična krivulja
Informacije o naručivanju
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Vrsta: CY115F
2: Broj polova: 1-1 pol
3: Dogovor o kontaktu: A-obrazac A; B-Obrazac B ; C-Obrazac C
4: Nazivni napon: 5,6,9,12,18,24,48VDC
5: Boja kućišta: B-Crna
6: Zavojnica Pwor: D-0,4W
7: Zaštitna konstrukcija: otporna na S-Flux,
SH-zatvoreni tip može se prati
8: Posebni parametar: Nulti standardni tip
Slovo ili broj - Poseban zahtjev
Releji otporni na protok ne mogu se koristiti u okruženju sa zagađivačima kao što su H2S, SO2, NO2, prašina, itd.
Čišćenje vodom ili površinska obrada se ne preporučuju nakon što su releji otporni na protok spojeni na PCB.
Odricanje od odgovornosti: Specifikacija je samo za referencu. Specifikacije su podložne promjenama bez prethodne najave.
Nismo mogli procijeniti sve performanse i sve parametre za svaku moguću primjenu. Stoga bi korisnici trebali biti u pravoj poziciji pri odabiru
prikladan proizvod za vlastitu primjenu. Za zabrtvljene releje, nakon postavljanja i čišćenja, otvorite ventilacijski otvor u kućištu prije uporabe. Ako imate bilo kakvih pitanja, molimo kontaktirajte Chengyuan za tehničke usluge. Međutim, odgovornost je korisnika da odredi koji proizvod treba koristiti.
