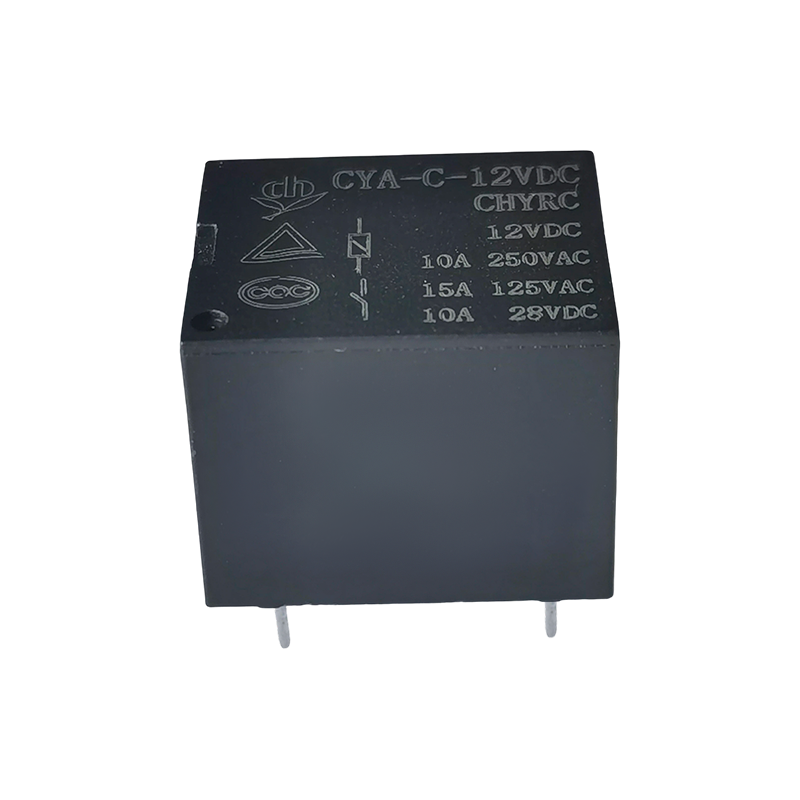

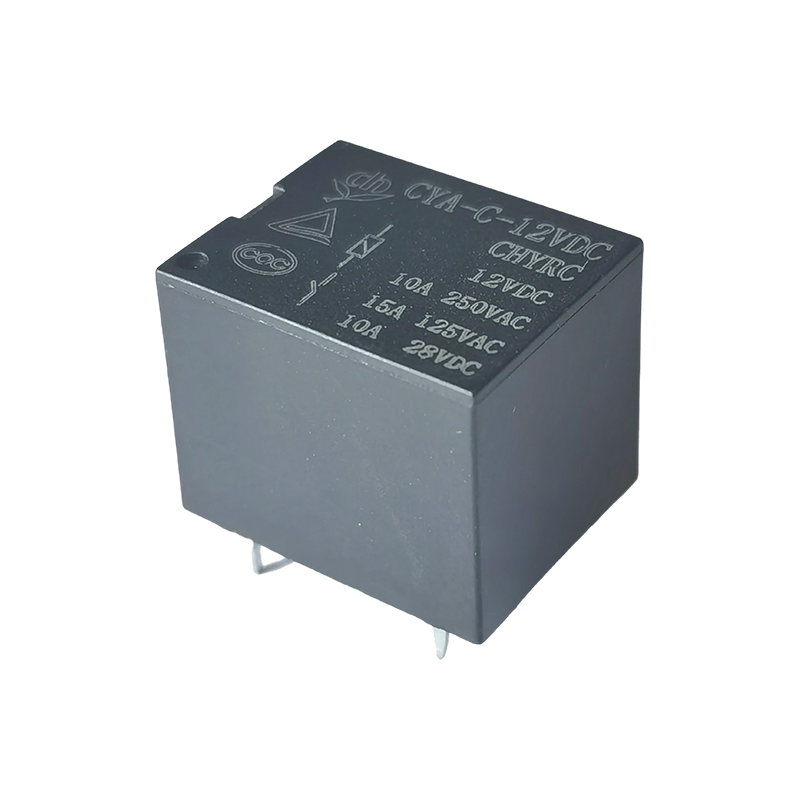

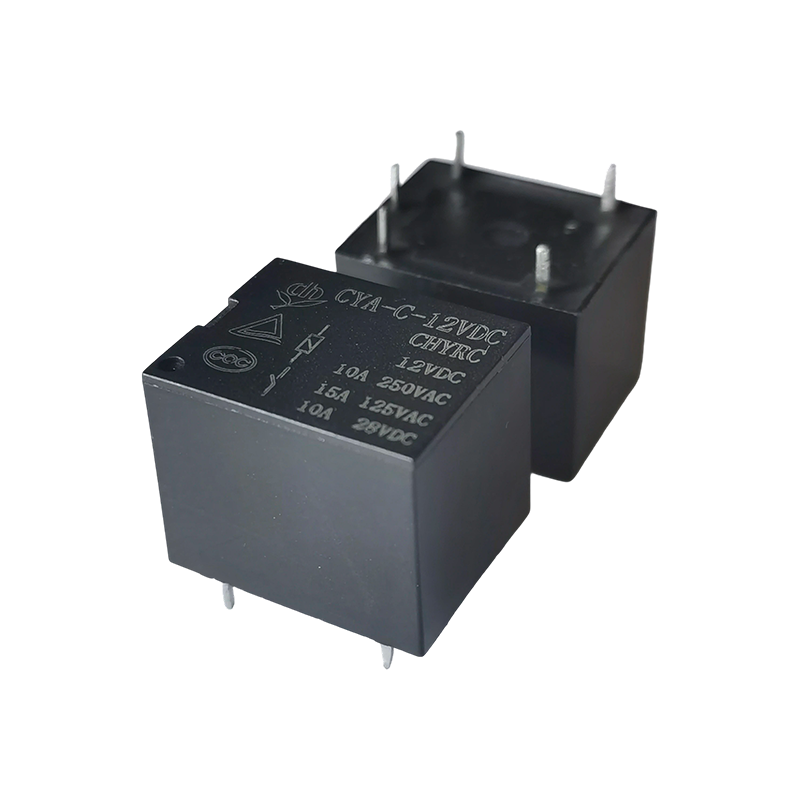

Značajke:
• Kompatibilnost sa širokim opterećenjem: Kompatibilan s 15A 125VAC, 12A 250VAC AC opterećenjima i 10A 28VDC DC opterećenjima, pokriva većinu potreba preklapanja strujnog kruga niske do srednje snage.
• Fleksibilni napon zavojnice: Podržava 3VDC-48VDC napon zavojnice, izravno usklađujući različite specifikacije napona upravljačkog kruga bez potrebe za dodatnim modulima za pretvorbu napona.
• Dizajn niske potrošnje energije: Potrošnja energije zavojnice je samo 0,36 W, smanjujući ukupnu potrošnju energije opreme i čineći ga prikladnim za uređaje koji se napajaju baterijama.
• Dvostruki mjerodavni certifikat: prošao TUV i CQC certifikate, u skladu s međunarodnim i domaćim sigurnosnim standardima i pogodan za terminalne proizvode koji se prodaju na više tržišta.
• Praktična instalacija PCB-a: koristi 5-pinsku strukturu za jednostavno lemljenje i montažu tiskanih ploča; kompaktan oblik poput kocke šećera štedi prostor za ugradnju i prikladan je za dizajne rasporeda strujnih krugova visoke gustoće.
• Jasna logika prebacivanja: koristi jednopolni kontaktni obrazac s jednim bacanjem (SPST), pružajući jednostavnu i jasnu logiku prebacivanja, pojednostavljujući dizajn sklopa i smanjujući vjerojatnost pogrešaka u ožičenju.
Scenariji primjene:
• Kućanski uređaji: Uključenje/isključivanje malih električnih pećnica, aparata za vodu, prekidača na daljinsko upravljanje itd.
• Industrijska kontrola: Mali PLC moduli za proširenje, krugovi za prebacivanje signala senzora, omogućavanje izolacije signala i kontrola uključivanja/isključivanja kruga.
• Pametna kuća: Pametne utičnice, moduli za upravljanje rasvjetom, itd., odgovarajući niskonaponski kontrolni signali za sigurno upravljanje napajanjem.
| Vrsta | CYA |
| Kontaktni materijal | Legura srebra |
| Kontaktni otpor | 100 mΩ Maks. (na 1 A 16 VDC) |
| Nazivno opterećenje (rezistivno opterećenje) | 10A250VAC |
| Maks. sklopna struja | 15A |
| Maks. sklopni napon | 250VAC |
| Maks. sklopna snaga | 2500VA |
| Min. prebacivanje opterećenja | 6V 1A |
| Karakteristike |
| Vrijeme rada (pri nazivnom naponu svitka) | 8ms Maks. (Bez diode) |
| Vrijeme oslobađanja | 5ms Maks. (Bez diode) |
| Otpor izolacije | Min 1000 MΩ (pri 500 VDC) |
| Dielektrična čvrstoća | Između otvorenih kontakata: 750VAC, 50/60Hz za 1min |
| Između zavojnice i kontakta: 1500VAC, 50/60Hz za 1min |
| Otpornost na vibracije | Destruktivno | 10-55Hz, pri dvostrukoj amplitudi od 1,5 mm |
| Funkcionalan | 10-55Hz, pri dvostrukoj amplitudi od 1,5 mm |
| Otpornost na udarce | Funkcionalan | 10G min |
| Destruktivno | 10G min |
| Izdržljivost | Mehanička izdržljivost （10800ops./h) | 10.000.000 operacija (na sobnoj temperaturi) |
| Električna izdržljivost (360ops./h) | 100 000 operacija (na sobnoj temperaturi) |
| Temperatura okoline | -40 ℃ ~ 85 ℃ (bez kondenzacije) |
| Težina | cca. 8,5 g |
| Podaci zavojnice (na 20℃) |
| Nominalnini napona (VDC) | Nominalnini operativni trenutni ±10% (mA) | Otpor zavojnice ±10% (Ω) | Nominalnini operating snaga | Radni napon (maks.) | Napon otpuštanja (Min.) | Maks. dopušteni napon |
| 3 | 120 | 25 | Otprilike 0,36 W | 75 % nominalnog napona | 5 % nominalnog napona | 130% nominalnog napona |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |

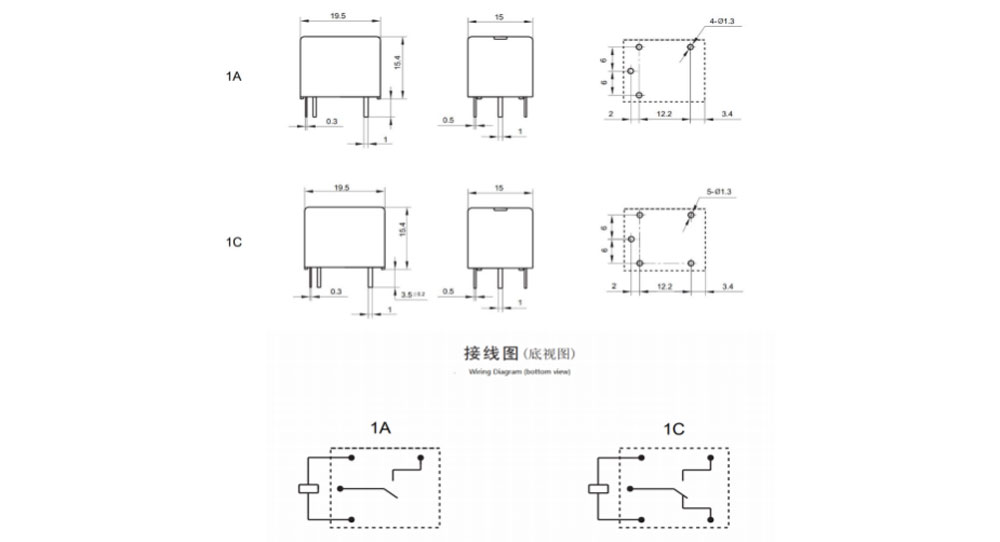

Okvirna dimenzija, Dijagram ožičenja, izgled PCB (Jedinica: mm)

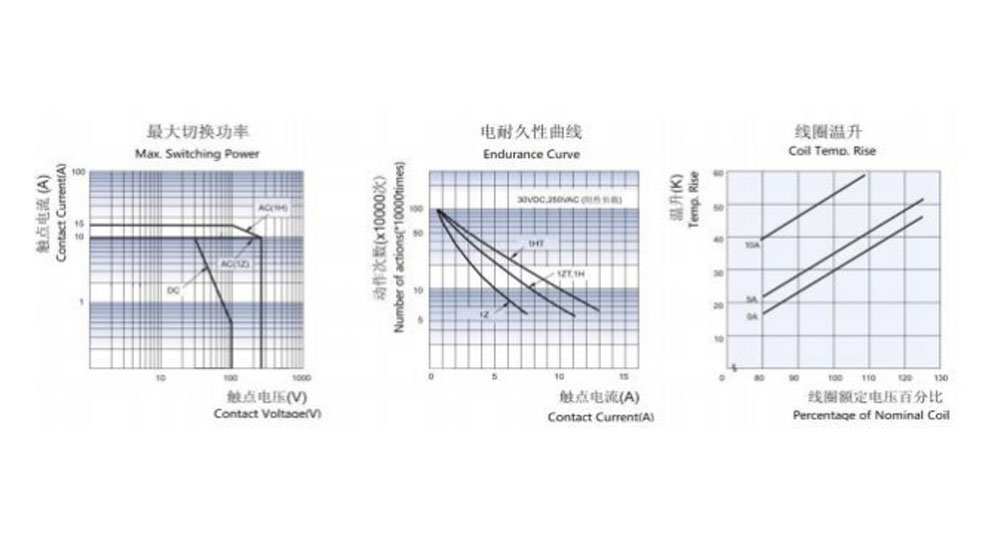

Karakteristične krivulje
Informacije o naručivanju
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Tip: CYA
2: Broj polova: 1-1 pol
3: Raspored kontakta: C Od C; H iz A; B Od B
4: Nazivni napon: 3, 5, 6, 9, 12, 18, 24, 48 VDC
5: Boja kućišta: W-bijela, H-crna, L-plava
6: Zavojnica Pwor: D-0,45W L-0,36W
7: Zaštitna konstrukcija: S-Flux otporan, SH-Sealed tip periv
8: Posebni parametar: Nulti standardni tip
Slovo ili broj - Poseban zahtjev
(1) Releji otporni na protok ne mogu se koristiti u okruženju sa zagađivačima kao što su H2S, SO2, NO2, prašina, itd.
(2) Čišćenje vodom ili površinska obrada se ne preporučuju nakon što su releji otporni na protok spojeni na PCB.
(3) Prilagođeni posebni sufiks dostupan je nakon što ga ocijeni CHENGYUAN.
Odricanje od odgovornosti: Specifikacija je samo za referencu. Specifikacije su podložne promjenama bez prethodne najave. Nismo mogli procijeniti sve performanse i parametre za svaku moguću primjenu. Stoga bi korisnici trebali biti u pravoj poziciji pri odabiru
Prikladan proizvod za vlastitu primjenu. Za zabrtvljene releje, nakon instalacije i čišćenja. Prije upotrebe otvorite ventilacijski poklopac u kućištu. Ako imate bilo kakvih pitanja, obratite se tvrtki Chengyuan za tehničke usluge. Međutim, odgovornost je korisnika da odredi koji proizvod treba koristiti.
