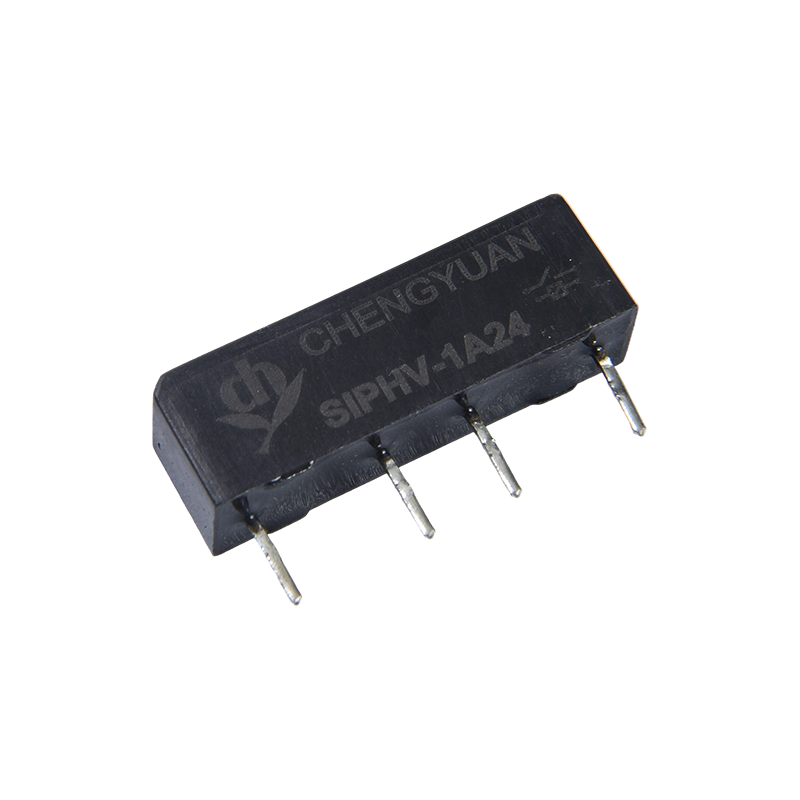

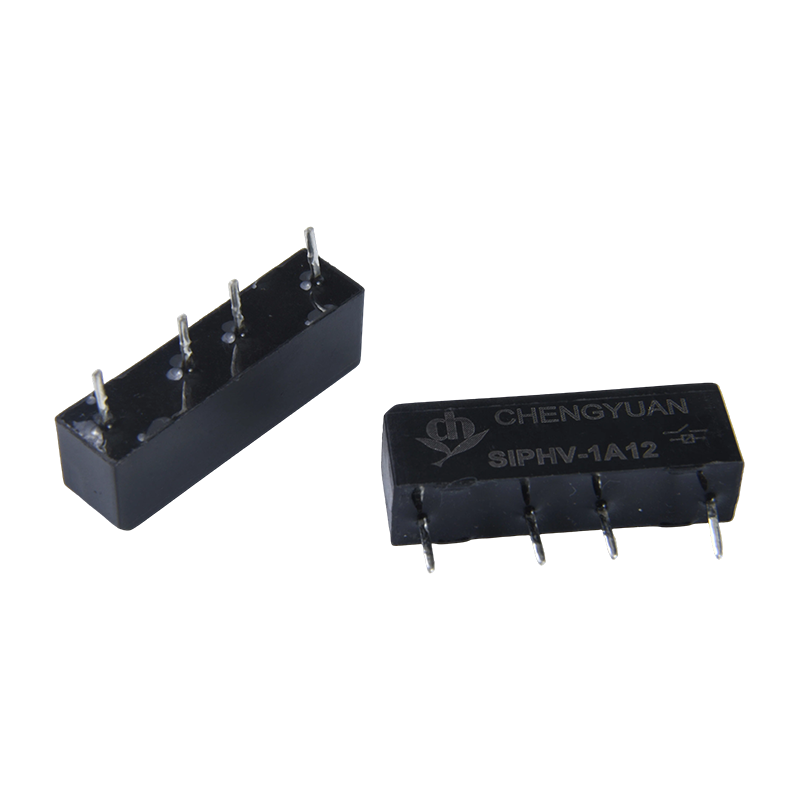

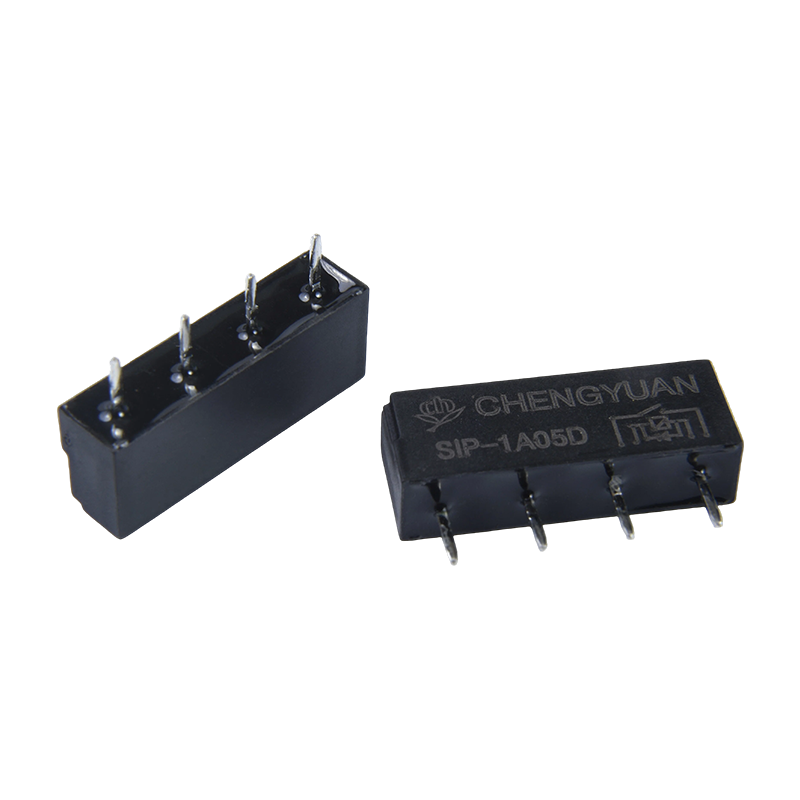

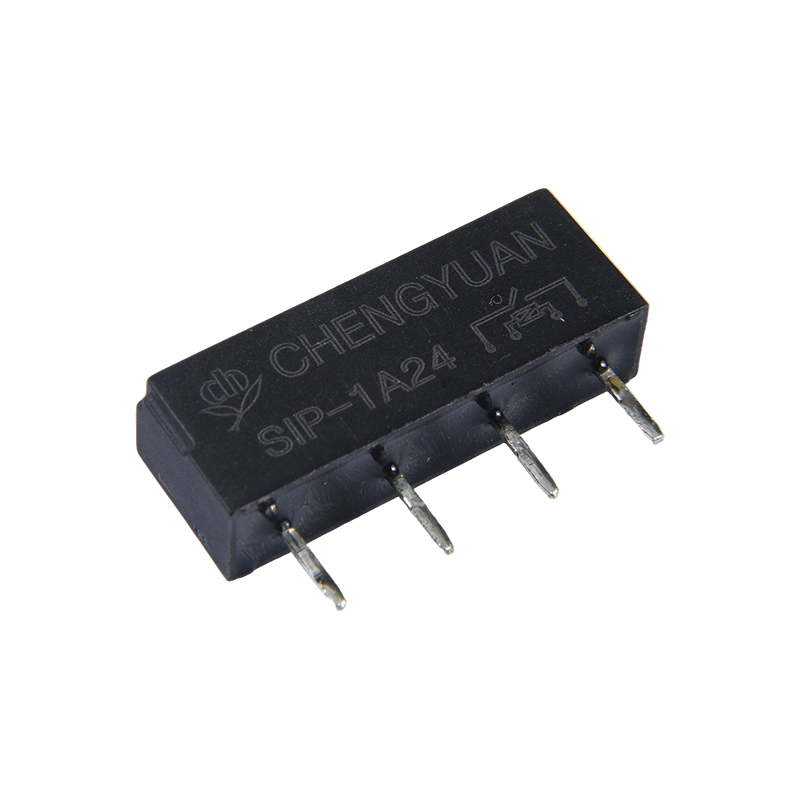

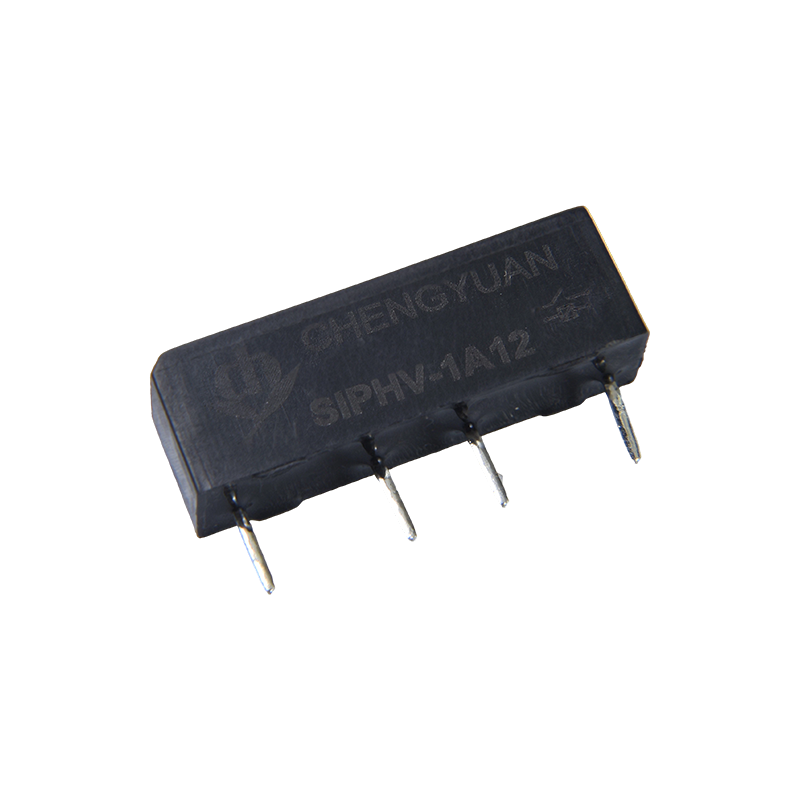

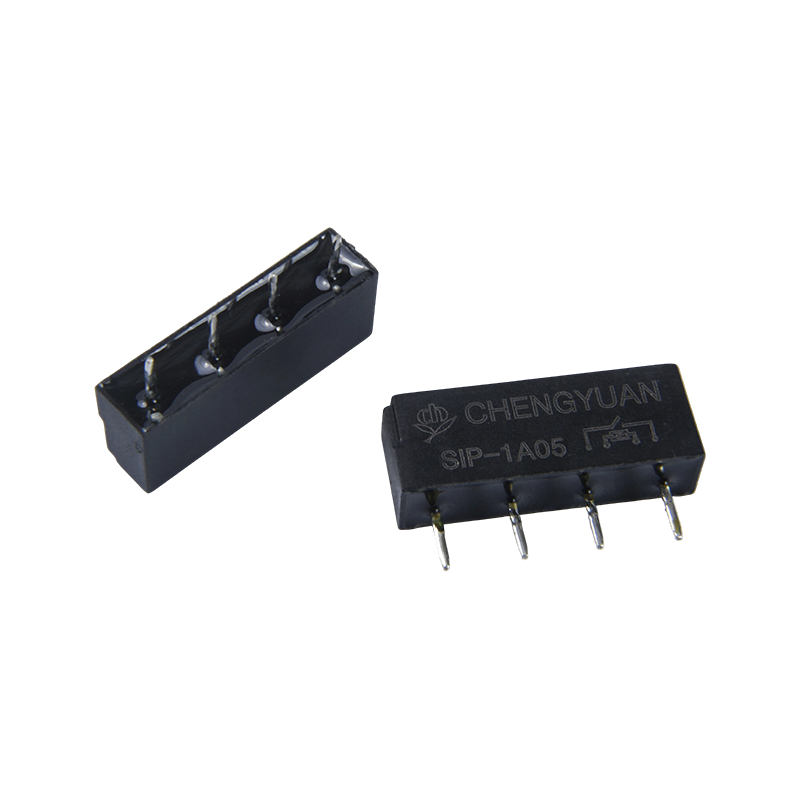

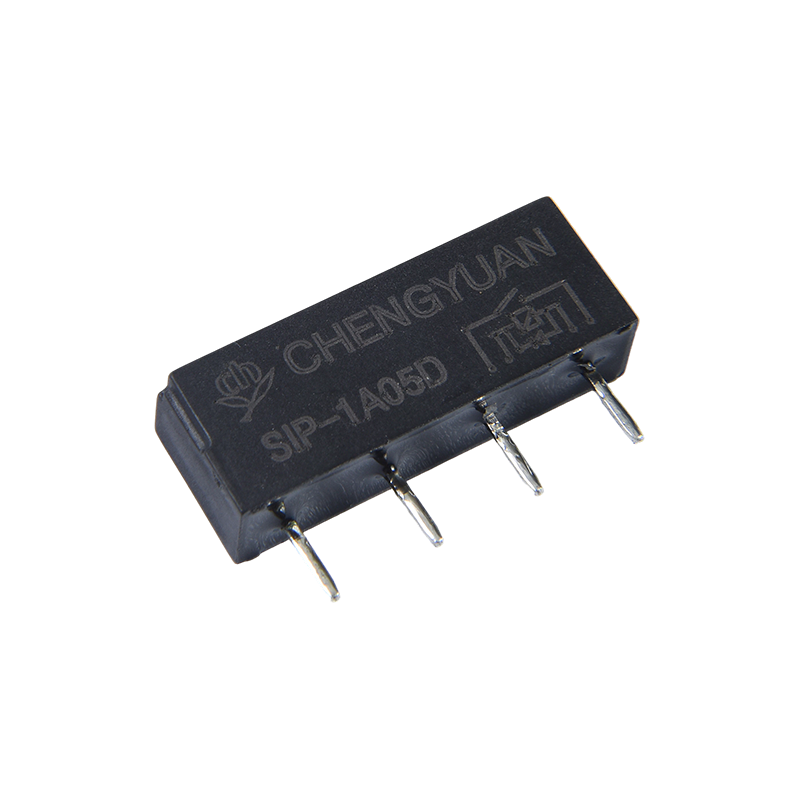

1. Prednosti
Potpuno zatvoreni kontakti: Reed prekidač je zatvoren u inertnom plinu, štiteći kontakte od prašine i oksidacije, pružajući dugotrajnu stabilnu kontaktnu otpornost i izuzetno visoku pouzdanost.
Performanse prebacivanja velike brzine: Mala masa reed prekidača omogućuje brz rad (vrijeme prebacivanja je obično u milisekundama), pogodno za aplikacije koje zahtijevaju brzo uzorkovanje signala ili prebacivanje.
Niska potrošnja energije i visoka izolacija: Niska potrošnja energije pogona zavojnice, visok otpor izolacije i otpornost napona između kontakata i zavojnice, postizanje izvrsne izolacije signala i mogućnosti sprječavanja smetnji.
2. Ključne značajke
Kapacitet kontakta: 0,5 A @ 125VAC / 24VDC, dizajniran posebno za prebacivanje signala niske razine, signala senzora ili malih strujnih opterećenja.
Kompaktno pakiranje: SIP (Single In-line Package) dizajn pinova sa standardnim razmakom pinova, štedi prostor na PCB-u i olakšava automatizirano sastavljanje ili umetanje.
Široki pogonski napon: Zavojnica podržava napon od 3 do 24 VDC, kompatibilan s uobičajenim logičkim razinama i upravljačkim naponima.
Dug životni vijek: Zbog zapečaćene zaštite, mehanički i električni vijek pod nazivnim opterećenjem znatno je veći od elektromagnetskih releja otvorenog tipa iste veličine.
3. Glavne aplikacije
Oprema za ispitivanje i mjerenje: Koristi se u multimetrima visoke preciznosti, karticama za prikupljanje podataka i opremi za automatsko ispitivanje (ATE) za prebacivanje putanje signala i multipleksiranje.
Komunikacija i sigurnost: Integrirano u programabilne sklopke, sigurnosne alarmne sustave i sustave kontrole pristupa za izolaciju signala i sklopove za prebacivanje sučelja.
Medicinska elektronika: Koristi se u opremi za medicinsko praćenje za prebacivanje analognih signala niske razine kao što su bioelektrični signali, koji zahtijevaju visoku izolaciju i nizak šum.
Izolacija industrijskog upravljačkog signala: u PLC analognim ulaznim modulima i senzorskim sučeljima pruža električnu izolaciju i zaštitu između signala polja i upravljačkih sustava.
Kontaktni podaci
| Vrsta | SIPAJTE |
| Kontaktni materijal | Ru/Rh |
| Kontaktni otpor | ≤ 100 mΩ Maks. (na 1 A 16 VDC) |
| Nazivno opterećenje (rezistivno opterećenje) | 0,1A125VAC /0,5A 24VDC |
| Maks. sklopna struja | 0,5 A |
| Maks. sklopni napon | 200VAC |
| Maks. sklopna snaga | 10VA(AC)/10W(DC) |
| Karakteristike |
| Vrijeme rada (pri nazivnom naponu svitka) | 0,55 ms Maks. |
| Vrijeme oslobađanja | 0,2 ms Maks. |
| Otpor izolacije | Min 100MΩ (na 500VDC) |
| Dielektrična čvrstoća | Između otvorenih kontakata: 200VAC, 50/60Hz za 1min |
| Između zavojnice i kontakta: 1400VAC, 50/60Hz za 1min |
| Otpornost na vibracije | Destruktivno | 10-55Hz, pri dvostrukoj amplitudi od 1,5 mm |
| Funkcionalan | 10-55Hz, pri dvostrukoj amplitudi od 1,5 mm |
| Otpornost na udarce | Funkcionalan | 20G min |
| Destruktivno | 100G min |
| Izdržljivost | Mehanička izdržljivost （10800ops./h) | 100000000 operacija (na sobnoj temperaturi) |
| Električna izdržljivost (360ops./h) | 10000000 operacija (na sobnoj temperaturi) |
| Temperatura okoline | -40 ℃ ~ 85 ℃ (bez kondenzacije) |
| Težina | cca. 1,6 g |
| Nominalnini napona (VDC) | Nominalnini operativni trenutni ±10% (mA) | Otpor zavojnice ±10% (Ω) | Nominalnini operating snaga | Radni napon (maks.) | Napon otpuštanja (Min.) | Maks. dopušteni napon |
| 3 | 0.012 | 250 | Otprilike 0,036 W | 75% nominalnog napona | 10 % nominalnog napona | 130% nominalnog napona |
| 5 | 0.01 | 500 | Otprilike 0,05 W |
| 12 | 0.012 | 1000 | Otprilike 0,144 W |
| 24 | 0.012 | 2000 | Otprilike 0,288 W |
Gore prikazani podaci su početne vrijednosti. Nemojte primjenjivati maksimalni dopušteni napon na zavojnicu dulje od 10 minuta kako biste izbjegli pregrijavanje zavojnice.

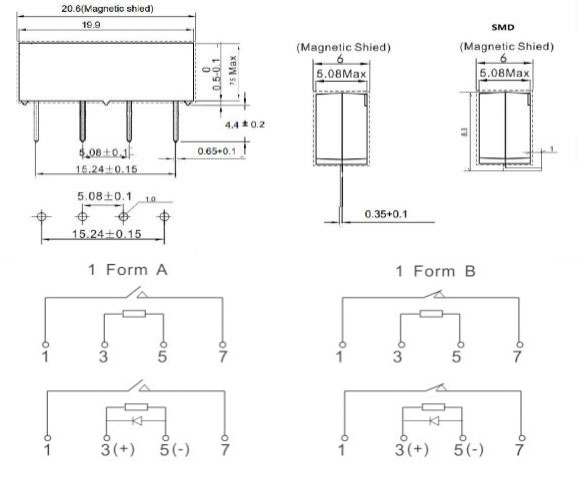

Okvirna dimenzija, Dijagram ožičenja, izgled PCB (Jedinica: mm)
Informacije o naručivanju
SIP - 1 - A - 05 - D - M - SMD
1 2 3 4 5 6 7
1: Tip： SIP
2: Broj polova: 1-1 pol
3: Dogovor o kontaktu: C Od C ; H Od A ; B Od B
4: Nazivni napon: 3,5, 12, 24 VDC
5: Potiskivanje tranzijenata zavojnice: D S diodom; NIŠTA: Standardno
6: Sa zaštitnim poklopcem: M ，NIL standard
7: SMD，NIL standard
Odricanje od odgovornosti: Specifikacija je samo za referencu. Specifikacije su podložne promjenama bez prethodne najave.
Nismo mogli procijeniti sve performanse i sve parametre za svaku moguću primjenu. Stoga bi korisnici trebali biti u pravoj poziciji pri odabiru
Prikladan proizvod za vlastitu primjenu. Za zabrtvljene releje, nakon postavljanja i čišćenja, otvorite ventilacijski otvor u kućištu prije uporabe. Ako imate bilo kakvih pitanja, molimo kontaktirajte Chengyuan za tehničke usluge. Međutim, odgovornost je korisnika da odredi koji proizvod treba koristiti.
