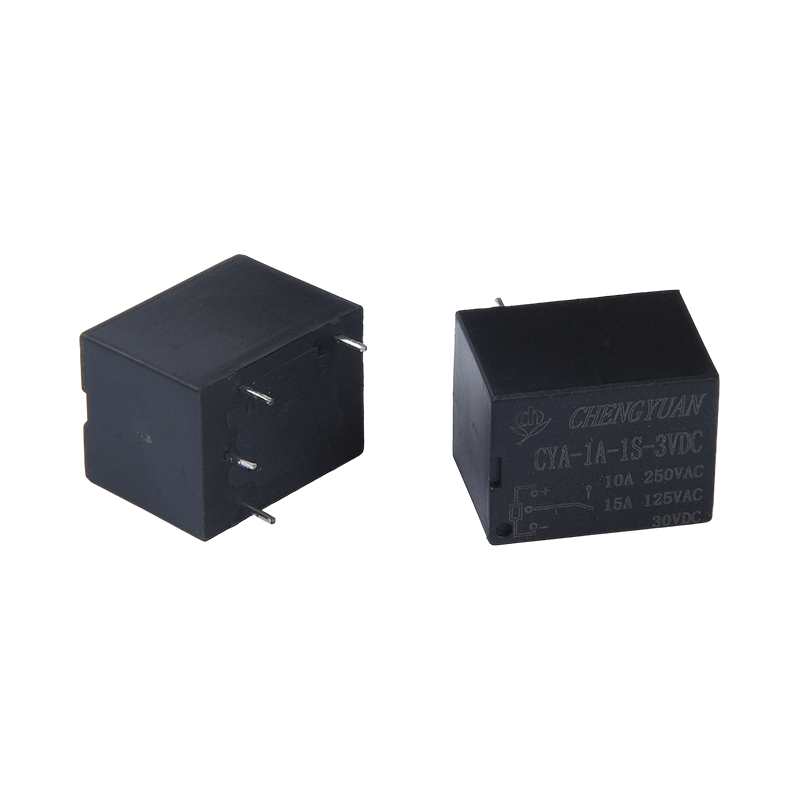

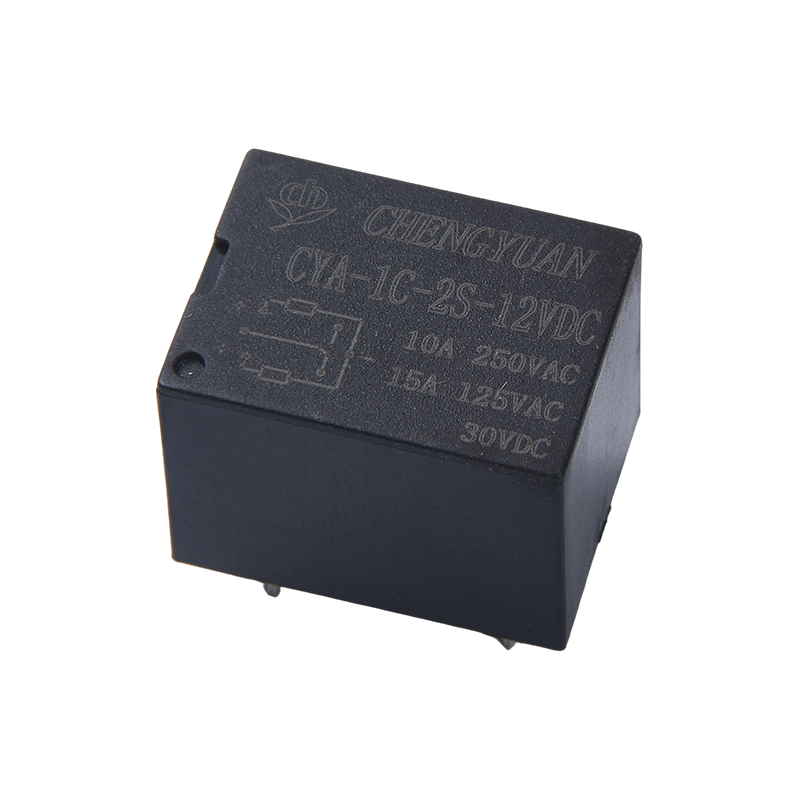

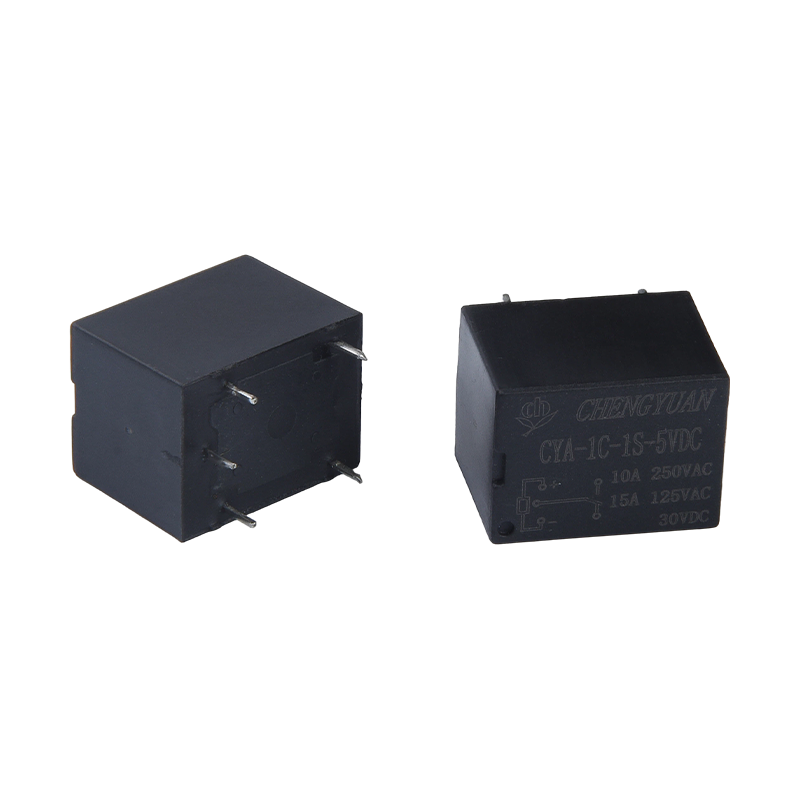

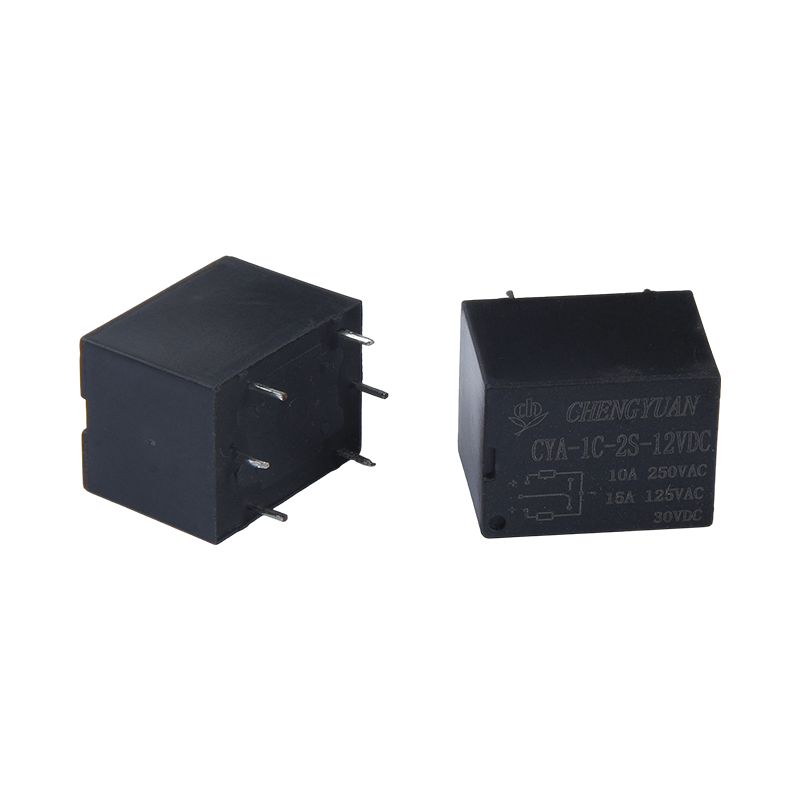

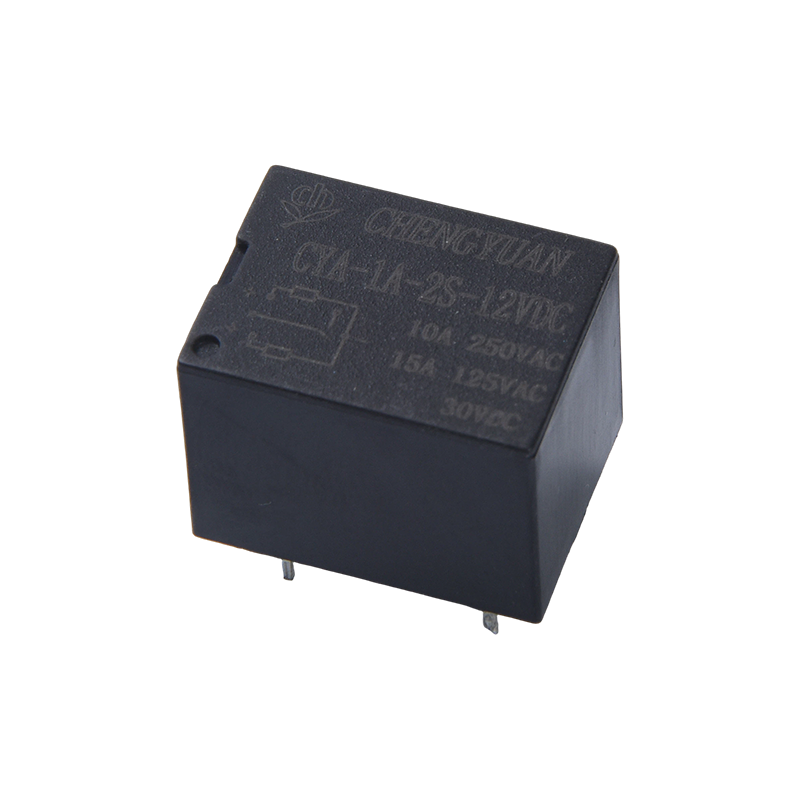

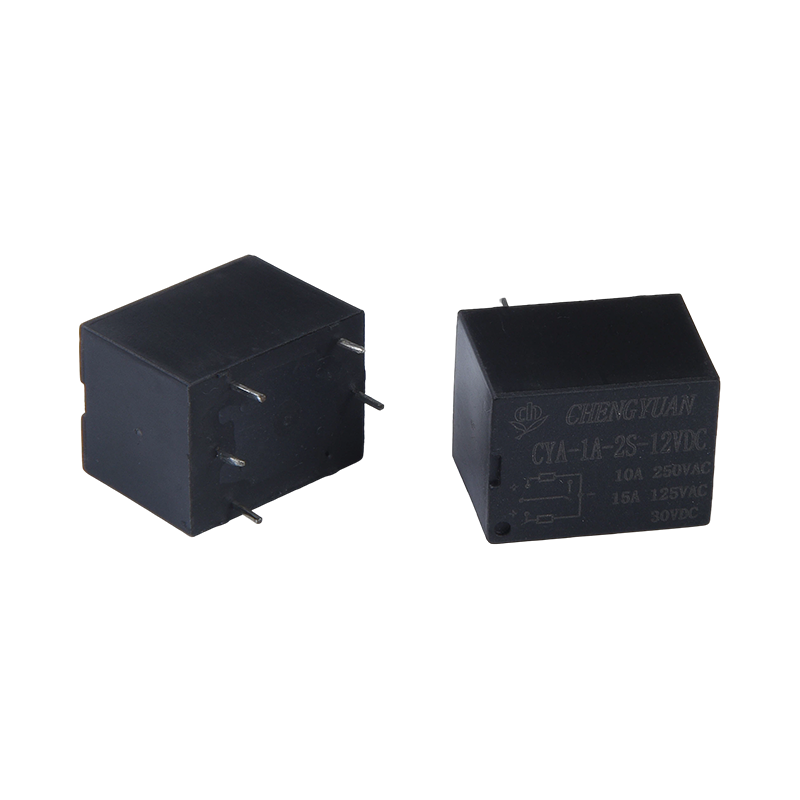

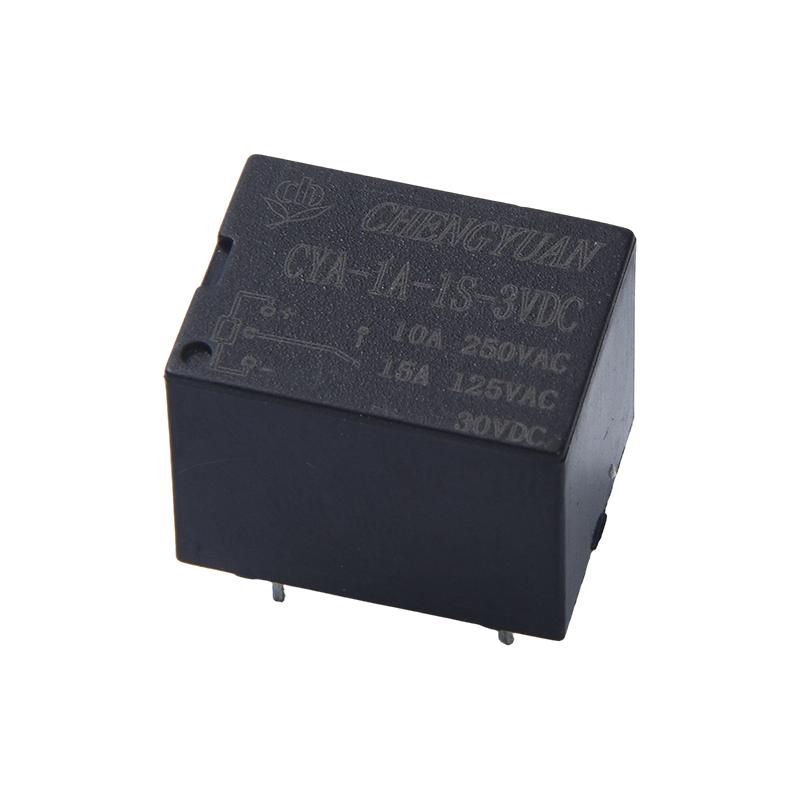

I. Značajke
1. Obrazac za kontakt: Pruža jedan normalno otvoreni i jedan kontaktni obrazac za promjenu kako bi se zadovoljili različiti zahtjevi dizajna sklopa.

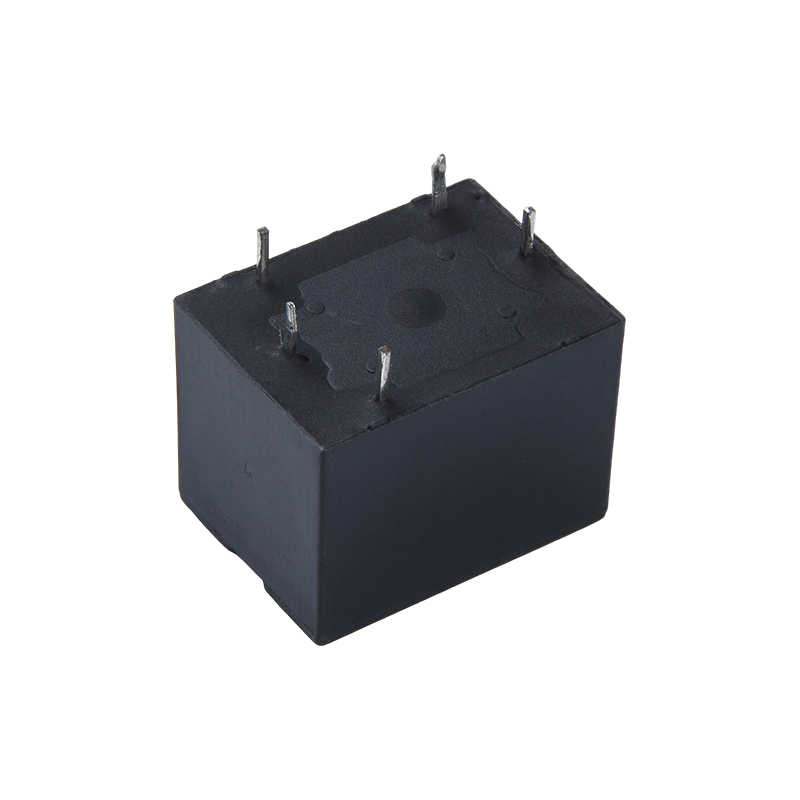

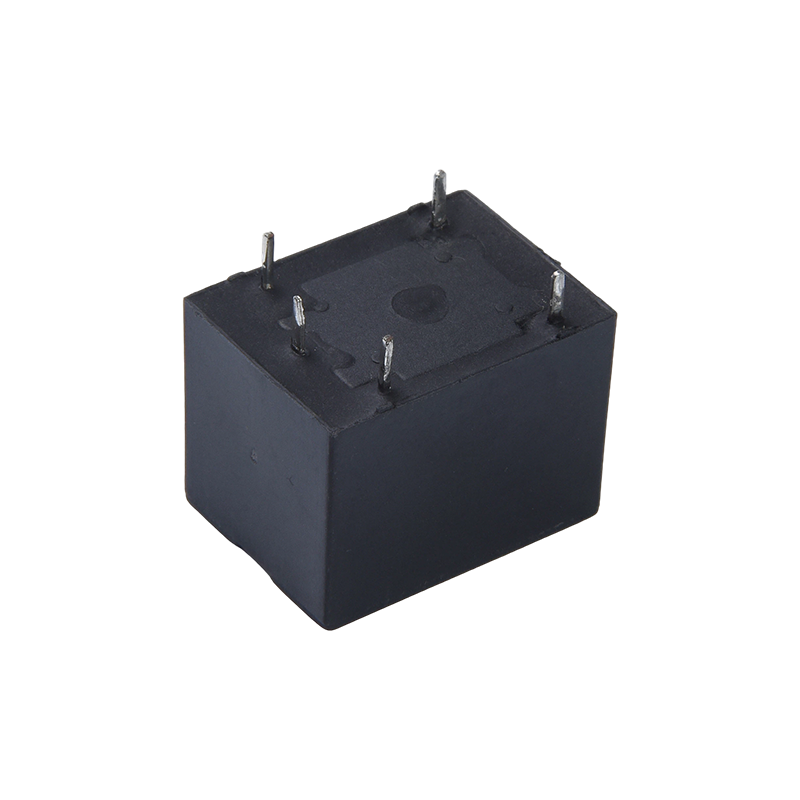

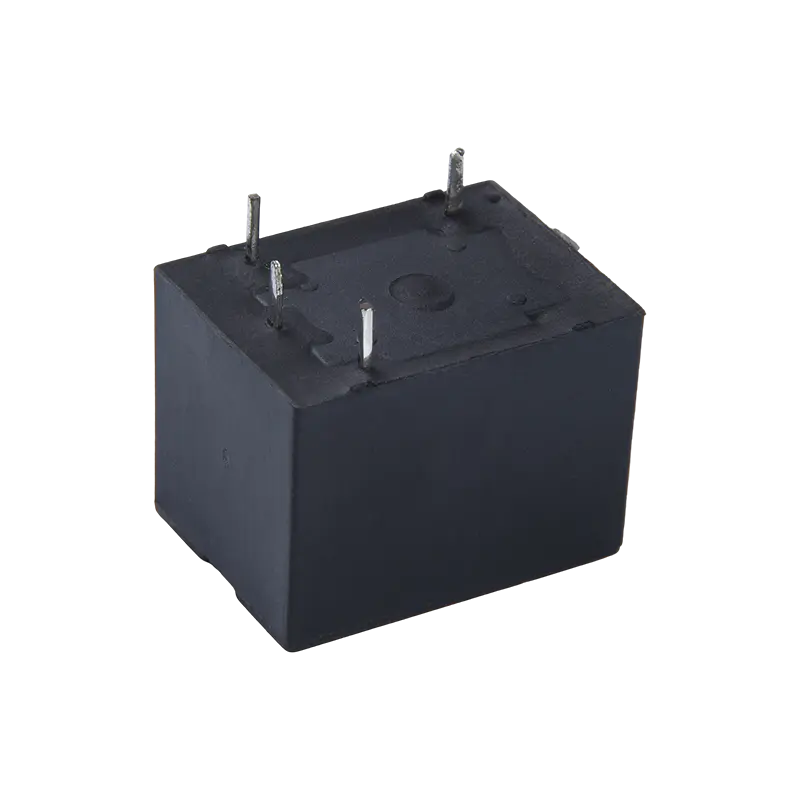

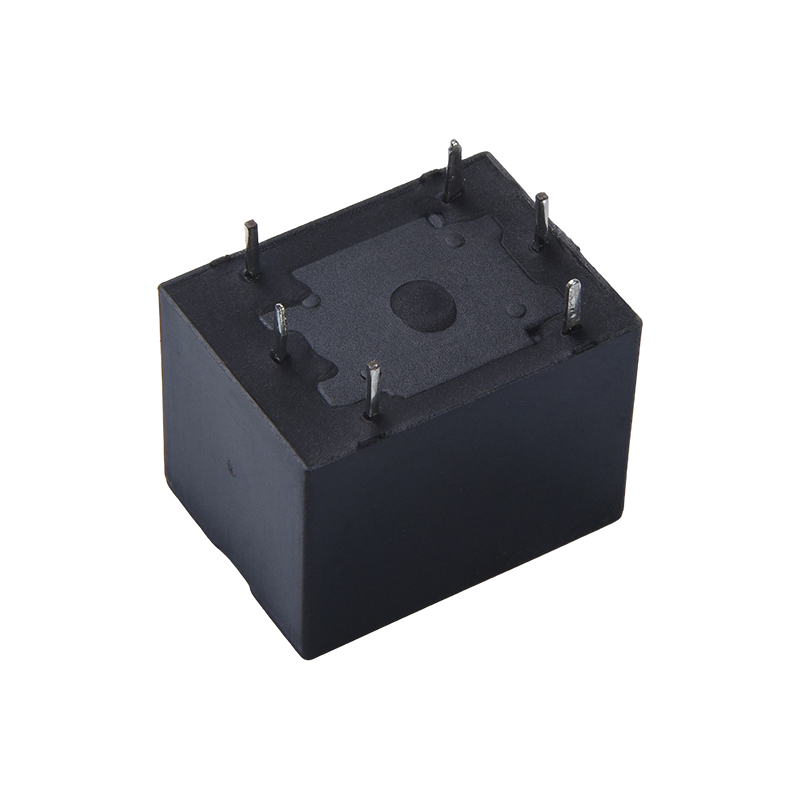

2. Karakteristike ugradnje: koristi standardne igle za tiskanu ploču za jednostavnu montažu PCB-a, pogodno za automatizirane procese sklapanja;
3. Mogućnosti pakiranja: Dostupne su dvije opcije pakiranja: plastično zatvoreno i otporno na lemljenje, kako bi odgovaralo različitim zahtjevima okoliša.
4. Struktura jezgre: koristi strukturu magnetskog zaključavanja s jednom ili dvostrukom zavojnicom kako bi se osiguralo dugotrajno zadržavanje stanja nakon nestanka struje.
II. Osnovne funkcije i primjenjivi scenariji
1. Temeljna funkcija: Ostvaruje prebacivanje strujnog kruga nulte snage, omogućuje automatsko prebacivanje i izolaciju signala i održava trenutno stanje nakon isključivanja upravljačke snage, prikladno za dugotrajne primjene.
2. Područje pametne mreže: primjenjivo na scenarije kao što su mjerenje električne energije i prekidači za daljinsko upravljanje, omogućujući preciznu kontrolu male snage;
3. Novo energetsko polje: Može se koristiti u novoj energetskoj opremi kao što su solarni pretvarači, osiguravajući stabilno stanje kruga.
4. Industrijska i kućna polja: Pogodno za industrijsku automatizaciju, pametne domove, kontrolu rasvjete i druge scenarije;
5. Područje instrumentacije: Primjenjivo na veze za upravljanje krugovima raznih instrumenata i mjerača. III. Korištenje osnovnih prednosti
1. Prednost nulte potrošnje energije: Održava trenutno stanje nakon nestanka struje, postižući prebacivanje s nultom potrošnjom energije, pogodno za aplikacije niske potrošnje.
2. Visoki kapacitet prebacivanja kontakata: 15A opterećenje prekidanja kontakata, pogodno za srednje i velike potrebe upravljanja;
3. Fleksibilna instalacija i odabir: Ultra male veličine, standardni PCB pinovi i višestruke opcije paketa, pogodne za gustu instalaciju i različita okruženja;
4. Usklađenost s okolišem: U skladu s RoHS standardima, ispunjava zahtjeve za ekološki prihvatljive proizvode;
5. Jaka specifičnost scene: Posebno pogodan za scenarije daljinskog upravljanja i dugotrajnog održavanja, s izvanrednom svestranošću i praktičnošću.
Parametri kontakta
| Konfiguracija kontakta | 1A | 1C |
| Kontaktni otpor | 100mΩ (1A 6VDC) |
| Kontaktni materijal | AgSnO₂, AgCdO |
| Opterećenje kontakta (otporno) | 10A 277VAC/28VDC |
| Maksimalni sklopni napon | 277VAC / 30VDC |
| Maksimalna sklopna struja | 15A | 10A |
| Maksimalna sklopna snaga | 2500VA |
| Mehanička izdržljivost | 1×10⁷ ciklusa |
| Električna izdržljivost | 5×10⁴ ciklusa |
| Parametar | Specifikacija |
| Otpor izolacije | 100 MΩ (500 VDC) |
| Dielektrični otporni napon | Između kontakta i svitka | 1500VAC za 1min |
| Između otvorenih kontakata | 750VAC za 1min |
| Vrijeme rada (na nazivnom naponu) | ≤5 ms |
| Vrijeme otpuštanja (pri nazivnom naponu) | ≤5 ms |
| Šok | Stabilnost | 100 m/s² (10 g) |
| | Snaga | 1000 m/s² (100 g) |
| Vibracija | 10Hz~55Hz, dvostruka amplituda od 1,5 mm |
| Vlažnost | 35%~85% RH |
| Raspon temperature | -40°C ~ 85°C |
| Vrsta terminala | PCB vrsta |
| Težina | Otprilike 10g |
| Vrsta pakiranja | Tip s plastičnom zatvornicom, tip otporan na lemljenje |
Bilješke:
(1) Sve gore navedene vrijednosti su početne vrijednosti;
Shengyuan štafeta
Parametri zavojnice
| Nazivna snaga zavojnice | Jedna zavojnica ≤550mW |
| Dual Coil ≤750mW |
Tablica specifikacija zavojnice 23 ℃
| Nazivni napon (VDC) | Postavljanje/poništavanje napona (VDC) | Širina pulsa (ms) | Otpor dvostruke zavojnice (Ω±10%) | Otpor jedne zavojnice (Ω±10%) |
| 5 | ≤3,80 | ≥50 | 47/47 | 45 |
| 6 | ≤4,50 | ≥50 | 100/100 | 100 |
| 9 | ≤6,80 | ≥50 | 227/237 | 225 |
| 12 | ≤9,00 | ≥50 | 193/305 | 310 |
| 18 | ≤13,5 | ≥50 | 900/900 | 900 |
| 24 | ≤18,0 | ≥50 | 1060/1370 | 1160 |
Certifikati o sigurnosti
| CQC | 1A | 10A 250VAC 15A 125VAC 10A 28VDC |
| 1C | 10A 250VAC 10A 28VDC |
| TUV | 1A | 7.5A 250VAC cos phi=1 7.5A 14VDC L/R=0ms |
| 1C | 7.5A 250VAC cos phi=1 7.5A 14VDC L/R=0ms |
Primjer oznake za naručivanje
Model releja(1)CYA
Napon zavojnice 3 5 6 9 12 18 24 48VDC
Obrazac za kontakt 1A: Jedan set normalno otvorenih 1C: Jedan set sklopki
Oblik zavojnice 1S: jednostruka zavojnica 2S: dvostruka zavojnica
Kontaktni materijal T: AgSnO2, Nema: AgCdO
Napomene: (1) U okruženju koje sadrži štetne plinove kao što su H2S, SO2, NO2, itd., preporuča se koristiti plastično zatvorene proizvode i molimo provedite testove i potvrdu u stvarnoj uporabi; kada nije potrebno cjelokupno čišćenje, preporučuje se
Preporuča se dati prednost proizvodima otpornim na strujanje;
(2) Ovaj proizvod je ekološki prihvatljiv proizvod. Označite odgovarajući broj značajke prilikom naručivanja, gdje (551) označava usklađenost s RoHS (kontakti sadrže kadmij), a (555) označava usklađenost s RoHS (kontakti ne sadrže kadmij).
