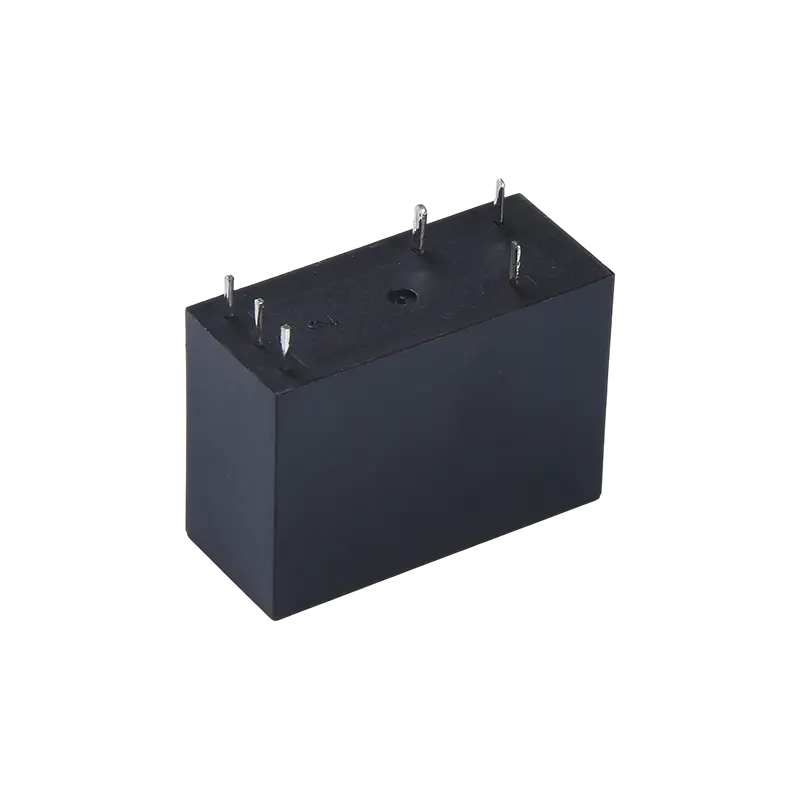

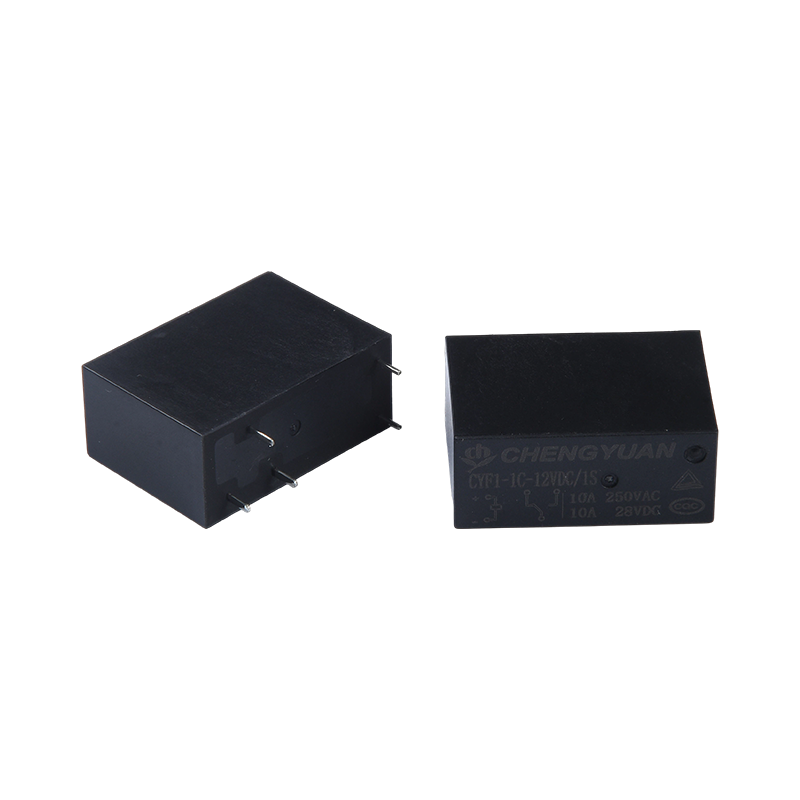

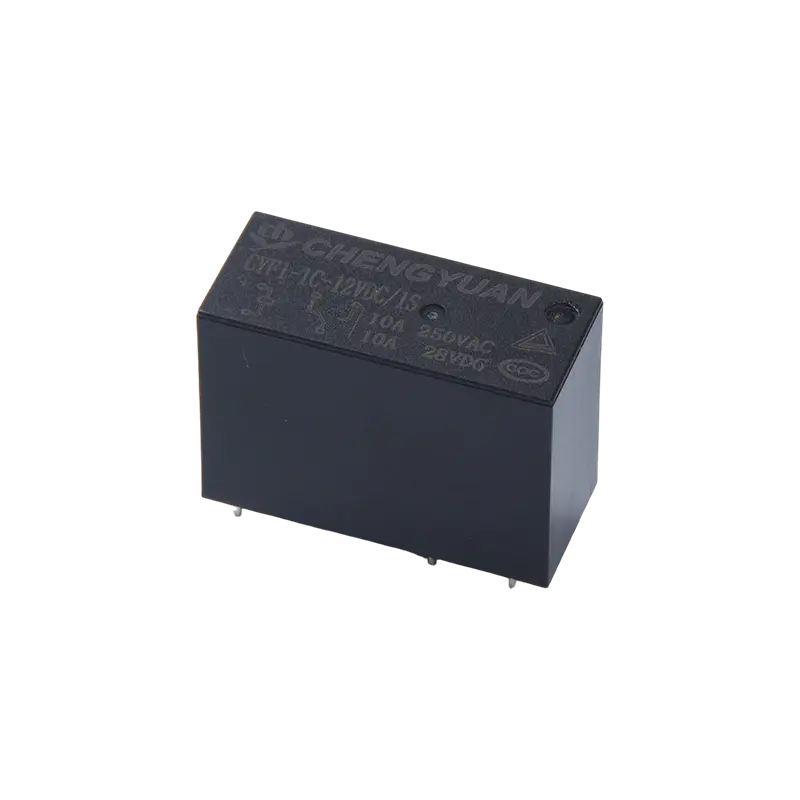

Prednosti proizvoda:
• Nulta statička potrošnja energije: korištenjem principa magnetskog zaključavanja, stanje kontakta se održava bez kontinuiranog napajanja nakon aktivacije, značajno smanjujući potrošnju energije sustava u stanju mirovanja.
• Visoko opterećenje, kompaktan dizajn: postiže maksimalni kapacitet prebacivanja kontakata od 16 A u ultra-malom pakiranju, nudeći veliku gustoću snage i štedeći prostor na PCB-u.
• Memorija stanja isključenosti: položaj kontakta ostaje nepromijenjen nakon nestanka struje, a izvorno stanje se održava bez vožnje nakon ponovnog uspostavljanja napajanja, prikladno za pomoćne krugove ili sigurnosne blokade.
Značajke:
• Maksimalni kapacitet prebacivanja kontakata od 16 A
• Dostupan u konfiguracijama jednopolnog i dvopolnog preklopnog kontakta
• Standardne PCB igle ultra male veličine
• Dostupan u zabrtvljenim i otpornim na fluks tipovima
• Ekološki prihvatljiv proizvod (sukladan ROHS)
• Dimenzije: (28,9*12,6*20,6)mm
Glavne primjene:
• Pametna brojila i upravljanje energijom: Koristi se za daljinsko upravljanje prebacivanjem u prepaid brojilima i pametnim prekidačima, postižući nisku potrošnju energije putem magnetskog zaključavanja.
• Uređaji za uštedu energije: integrirani u glavnu kontrolu napajanja uređaja kao što su klima uređaji i grijači vode kako bi se smanjila potrošnja energije u stanju mirovanja i ispunili standardi energetske učinkovitosti.
• Neprekidni izvori napajanja i pohranjivanje energije: koriste se u izlaznim sklopnim krugovima UPS-a i fotonaponskih pretvarača, osiguravajući kontinuitet sustava održavanjem stanja tijekom nestanka struje.
• Sigurnosni i protupožarni sustavi: koriste se u alarmnim sustavima i kontrolnim krugovima rasvjete u nuždi kako bi se osigurao pouzdan status prekidača tijekom iznenadnih nestanaka struje.
Parametri kontakta
| Konfiguracija kontakta | 1A/1C | 2A/2C |
| Kontaktni otpor | < 50mΩ (1A 6VDC) |
| Kontaktni materijal | AgSnO₂, AgCdO |
| Opterećenje kontakta (otporno) | 20A 250VAC 16A 250VAC/28VDC 10A 250VAC/28VDC | 8A 250VAC 5A 277VAC/28VDC |
| Maksimalni sklopni napon | 250VAC / 28VDC |
| Maksimalna sklopna struja | 20A/16A/10A | 8A/5A |
| Maksimalna sklopna snaga | 5000VA/480W | 1200VA/150W |
| Mehanička izdržljivost | 1×10⁷ ciklusa |
| Električna izdržljivost | 1×10⁵ ciklusa |
Parametri zavojnice
| Nazivna snaga zavojnice - | Jedna zavojnica 540mW |
| Dual Coil ≦1W (snaga ovisi o specifikaciji) |
| Porast temperature svitka | 26°C (47°F) pri nazivnom naponu |
| Maksimalna temperatura | 130°C (266°F) |
Tablica specifikacija zavojnice
| Nazivni napon (VDC) | Postavljanje/poništavanje napona (VDC) | Širina pulsa (ms) | Otpor dvostruke zavojnice (Ω±10%) | Otpor jedne zavojnice (Ω±10%) |
| Zavojnica 1 | Zavojnica 2 |
| 3 | ≤2,40 | ≥50 | 12.5 | 10.6 | 12.5 |
| 5 | ≤4,00 | ≥50 | 37 | 33 | 42 |
| 12 | ≤9,60 | ≥50 | 200 | 169 | 267 |
| 24 | ≤19,2 | ≥50 | 800 | 680 | 1067 |
| 48 | ≤38,4 | ≥50 | 2780 | 2315 | 4267 |
Parametri izvedbe
| Otpor izolacije | 100 MΩ (500 VDC) |
| Dielektrični otporni napon | Između kontakta i svitka | 5000VAC za 1min |
| Između otvorenih kontakata | 750VAC za 1min |
| Vrijeme rada (na nazivnom naponu) | ≤10ms |
| Vrijeme otpuštanja (pri nazivnom naponu) | ≤5 ms |
| Šok | Stabilnost | 100 m/s² (10 g) |
| Snaga | 1000 m/s² (100 g) |
| Vibracija | 10Hz~55Hz, dvostruka amplituda od 1,5 mm |
| Vlažnost | 35%~85% RH |
| Raspon temperature | -40°C ~ 85°C |
| Vrsta terminala | PCB vrsta |
| Težina | Otprilike 10g |
| Vrsta pakiranja | Tip s plastičnom zatvornicom, tip otporan na lemljenje |
Sigurnosni certifikati
| CQC | 1A/1C | 16A 250VAC 16A 28VDC10A |
| 1A/1C | 10 250VAC 10 28VDC |
| 2A/2C | 8A 250VAC 8A 28VDC |
| TUV | 1A/1C | 16A250VAC cos phi=1 16A 28/R=0ms |
| 1A/1C | 10 250VAC 10 28VDC |
| 2A/2C | 8A250VAC cos phi=1 8A 28/R=0ms |
Primjer oznake za naručivanje
Model releja CYF
Napon zavojnice 5 6 9 12 18 24 48 VDC
Kontakt obrazac 1A: jedna grupa normalno otvorenih, 1C: jedna grupa konverzija, 2A: dvije grupe normalno otvorenih, 2C dvije grupe konverzija
Oblik zavojnice 1S: jednostruka zavojnica 2S: dvostruka zavojnica
Kontaktni materijal T: AgSnO2, Nema: AgCdO
Napomene: (1) U okruženju koje sadrži štetne plinove kao što su H2S, SO2, NO2, itd., preporuča se koristiti plastično zatvorene proizvode i molimo provedite testove i potvrdu u stvarnoj uporabi; kada nije potrebno cjelokupno čišćenje, preporučuje se
Preporuča se dati prednost proizvodima otpornim na strujanje;
- Ovaj proizvod je ekološki prihvatljiv proizvod. Označite odgovarajući broj značajke prilikom naručivanja, gdje (551) označava usklađenost s RoHS (kontakti sadrže kadmij), a (555) označava usklađenost s RoHS (kontakti ne sadrže kadmij).
Dijagram ožičenja, jedinica veličine otvora za montažu: mm
(1) Tolerancije dimenzija nisu navedene za neke vanjske dimenzije proizvoda. Kada su vanjske dimenzije ≤1 mm, tolerancija je ±0,2 mm; kada su vanjske dimenzije između 1~5 mm, tolerancija je ±0,3 mm.
Kada je ukupna veličina >5 mm, tolerancija je ±0,4 mm;
(2) Dimenzije otvora za montažu bez tolerancije dimenzija su ±0,1 mm.
Napomene:
- Tvorničko stanje magnetskog zapornog releja je stanje resetiranja, ali zbog čimbenika kao što su udarci tijekom transporta ili instalacije releja, može se promijeniti u stanje djelovanja. Stoga, kada koristite (napajanje
Kada se povežete, vratite ga u stanje radnje ili po potrebi resetirajte.
- Kako bi se osiguralo da relej s magnetskom blokadom djeluje ili se resetira, pobudni napon primijenjen na zavojnicu mora doseći nazivni napon, a širina impulsa mora biti veća od 5 puta vremena djelovanja ili resetiranja. nemojte
Prilikom primjene napona na zavojnice za akciju i resetiranje, nemojte primjenjivati napon na zavojnice dulje vrijeme (više od 1 minute).
- Tijekom transporta proizvoda, skladištenja i primjene, držite proizvod dalje od jakih magnetskih polja kako biste izbjegli promjene radnog napona i napona ponovnog postavljanja.
