Značajke proizvoda:
Visoki kapacitet prebacivanja kontakata: Uz standardno opterećenje od 20 A, kontakti podržavaju prebacivanje do 35 ampera, sposobni podnijeti trenutne udare struje tijekom pokretanja automobila ili od dodatne opreme velike snage.
Iznimno niska potrošnja energije: Potrošnja energije zavojnice je samo 0,6 W/0,8 W, što pomaže smanjiti opterećenje akumulatora vozila i usklađuje se s trendom automobilske industrije prema niskoj potrošnji energije.
Izvrsna mehanička izdržljivost: odlikuje se visokom otpornošću na udarce i vibracije, osiguravajući stabilne električne veze čak i u neravnim uvjetima vožnje i vibracijama motora.
Široki raspon napona zavojnice: Dostupan u različitim specifikacijama od 3VDC do 48VDC, prilagođavajući se različitim vrstama napona kruga automobila.
Kompaktan dizajn: Optimizirana struktura i mala veličina olakšavaju gustu ugradnju u zatvorene automobilske električne upravljačke kutije.

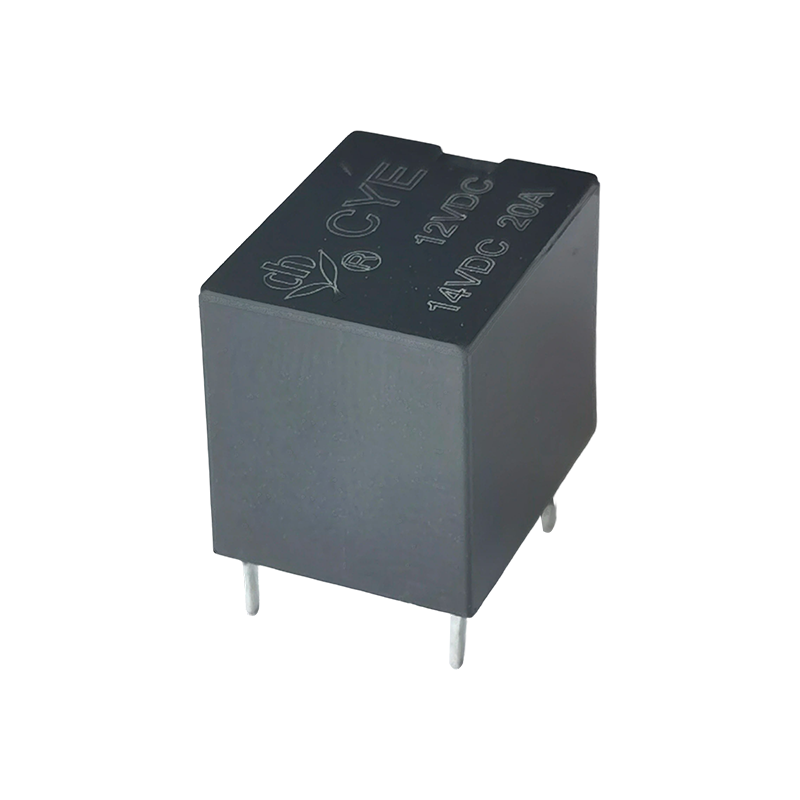

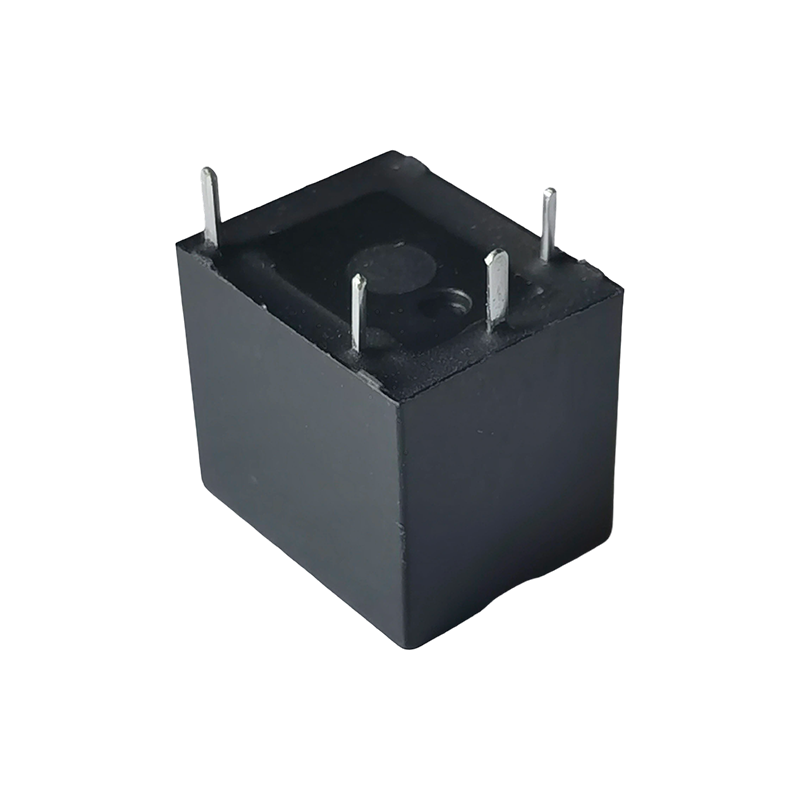

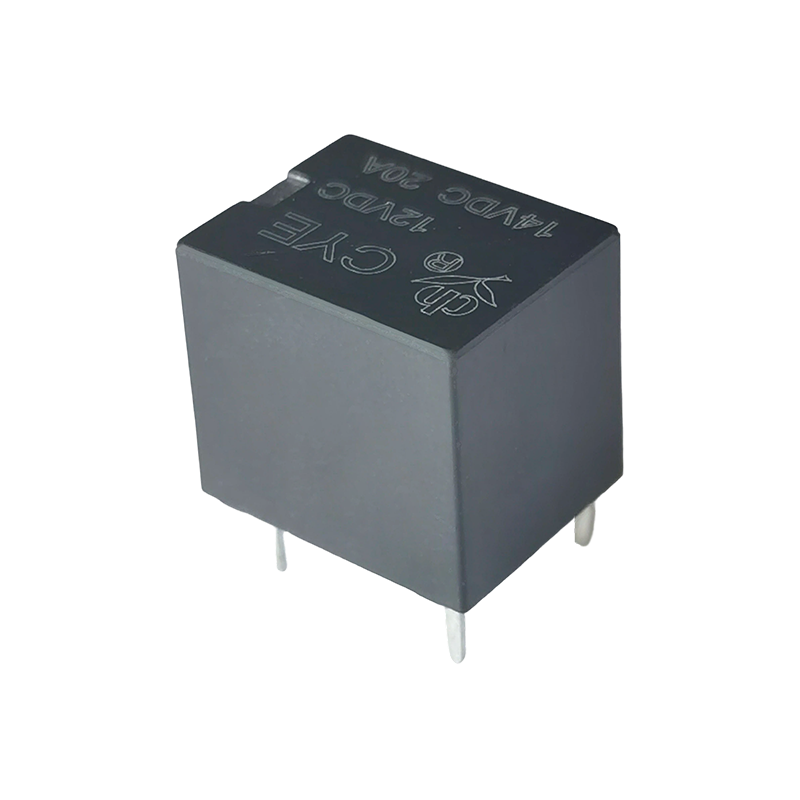

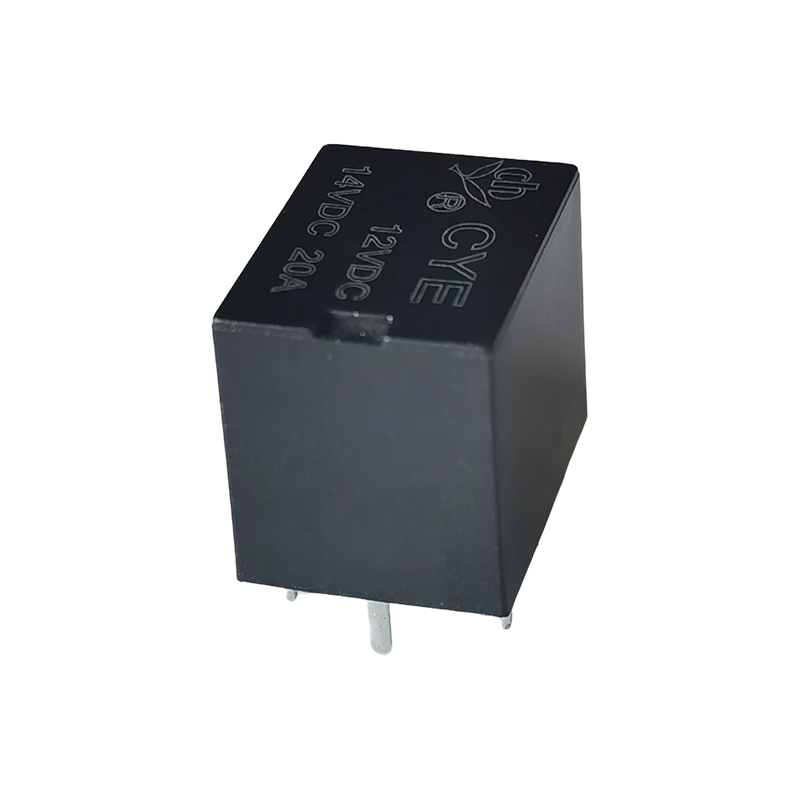

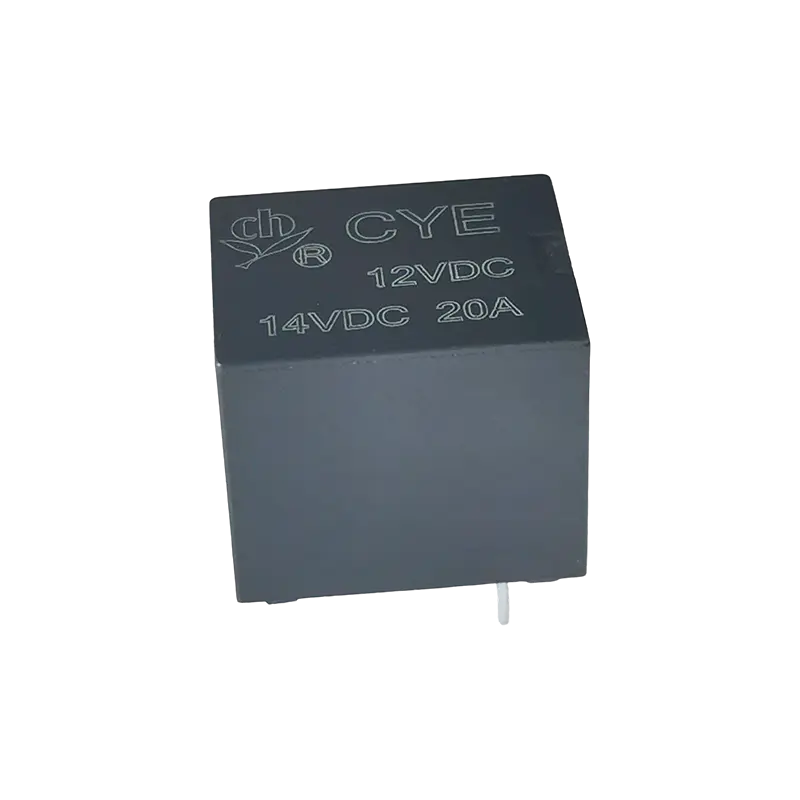

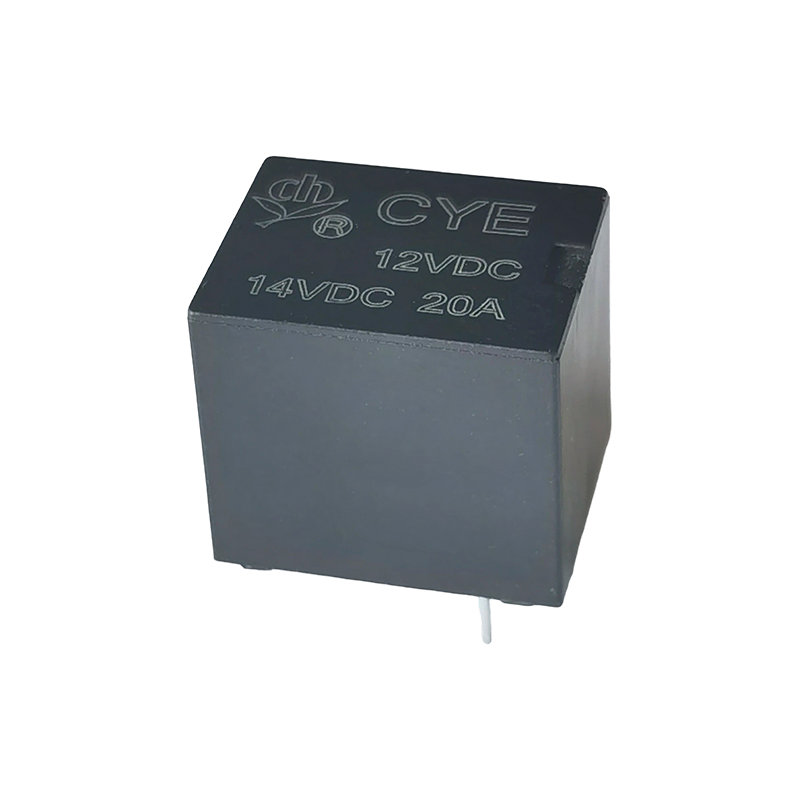

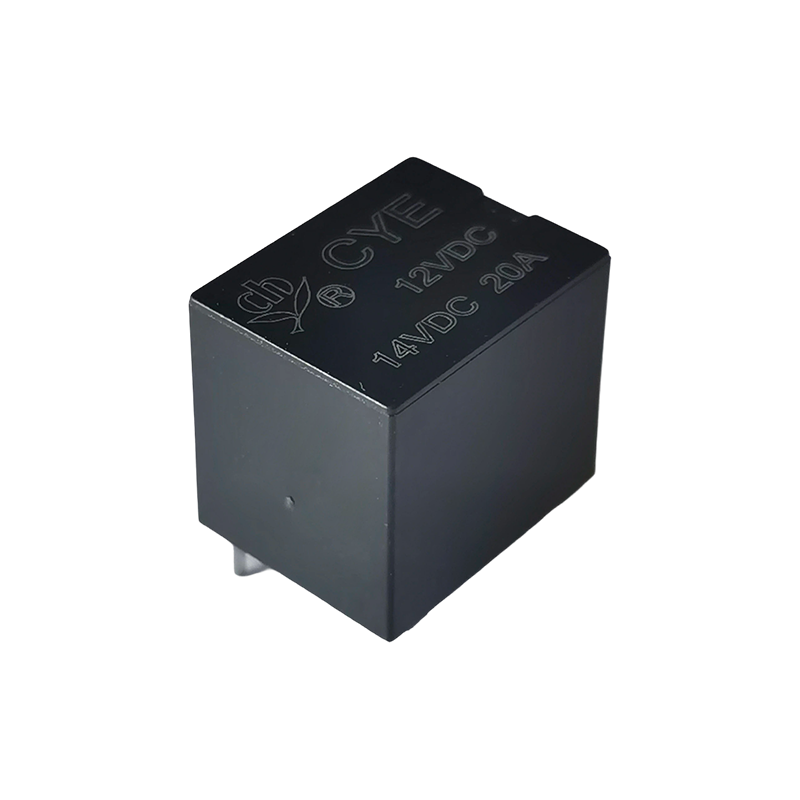

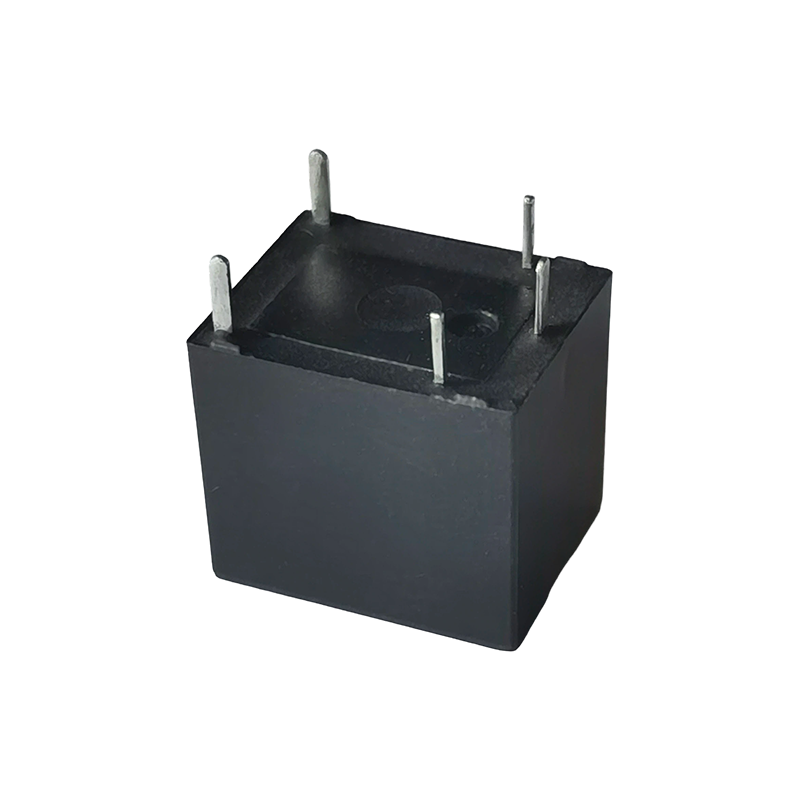

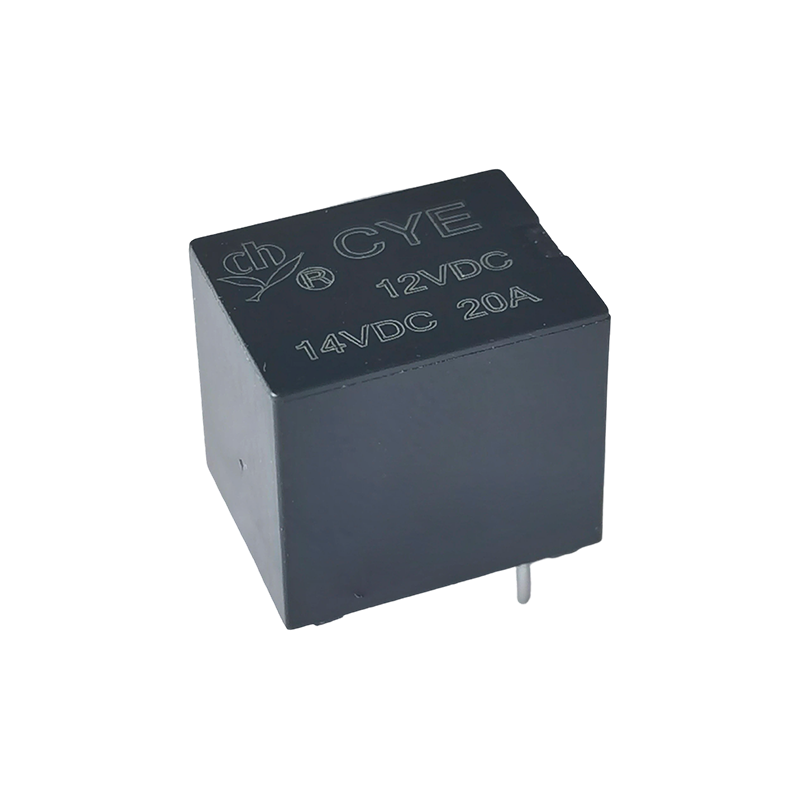

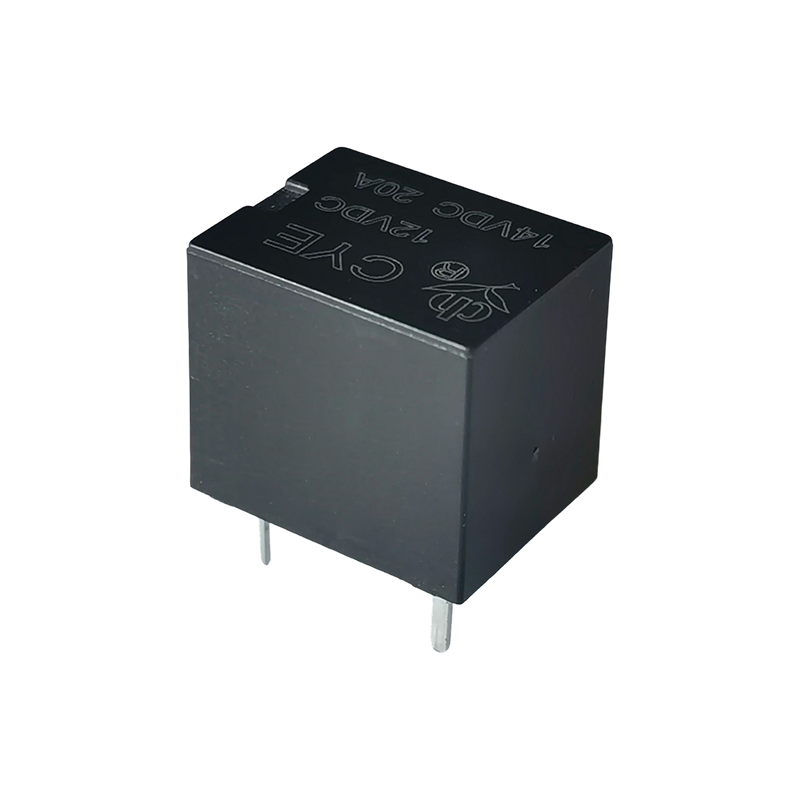

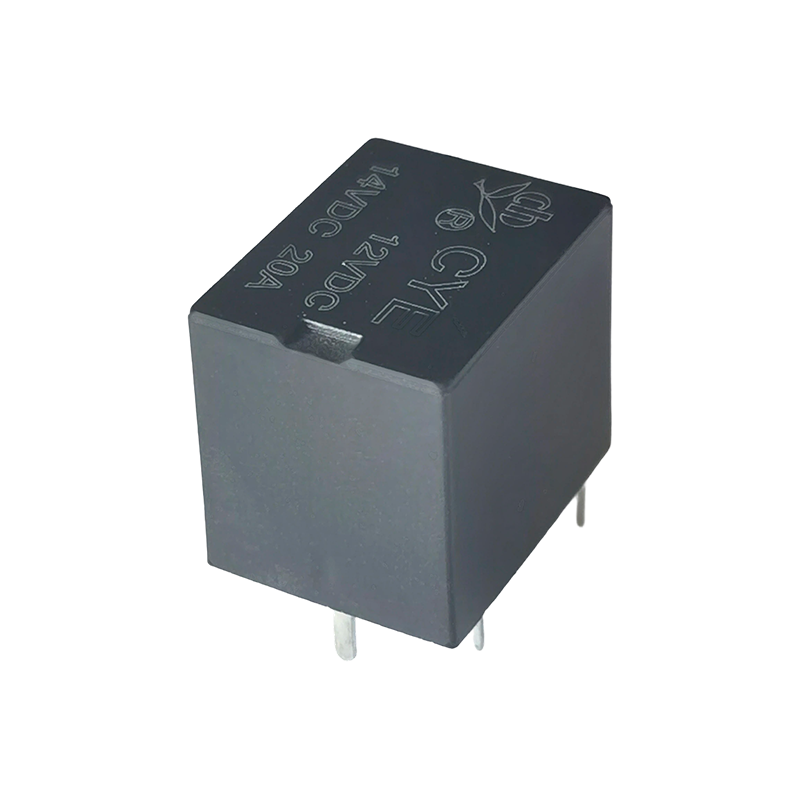

CYE (T78) relej je ultra-minijaturni elektromagnetski relej velike snage sa širokim rasponom primjene.
Njegove glavne namjene uključuju:
Automobilski sektor: Obično se koristi u upravljanju motorom brave na automobilskim vratima, alarmnim sustavima automobila protiv krađe, te prebacivanju signala i kontroli opterećenja u automobilskoj elektroničkoj opremi.
Kućanski aparati i uredska oprema: Prikladno za upravljanje napajanjem ili prijenos signala u kućanskim aparatima (kao što su klima uređaji, perilice rublja) i opremi za automatizaciju ureda.
Sigurnosni i alarmni sustavi: Kao ključna komponenta automatskih protuprovalnih alarma, kontrolira prebacivanje krugova.
Industrijska kontrola i automatizacija: Koristi se u sustavima industrijske automatizacije, instrumentima i komunikacijskim uređajima za kontrolu opterećenja velike snage s niskonaponskim signalima.
Potrošačka elektronika i nove tehnologije: proširene primjene u pametnim domovima, IoT uređaji, nova energetska oprema i medicinska elektronika.
Kontaktni podaci
| Vrsta | CYE |
| Kontaktni materijal | Legura srebra |
| Kontaktni otpor | 100 mΩ Maks. (pri 1 A 6 VDC) |
| Nazivno opterećenje (rezistivno opterećenje) | 20A 14VDC |
| Maks. sklopna struja | 35A |
| Maks. sklopni napon | 30VDC |
| Karakteristike |
| Vrijeme rada (pri nazivnom naponu svitka) | 10ms maks. (Bez diode) |
| Vrijeme oslobađanja | 5ms Maks. (Bez diode) |
| Otpor izolacije | Min. 100 MΩ (pri 500 VDC) |
| Dielektrična čvrstoća | Između otvorenih kontakata: 500VAC, 50/60Hz za 1min |
| Između zavojnice i kontakta: 500VAC, 50/60Hz za 1min |
| Otpornost na vibracije | Funkcionalan | 10-500Hz, NO-10G |
| 10-500Hz, NC-5G |
| Otpornost na udarce | Funkcionalan | 20g za NE/11ms. 5g za NC/11ms. |
| Destruktivno | 100G min. |
| Izdržljivost | Mehanička izdržljivost （10800ops./h) | 10000000 次 10000000 ops. (na sobnoj temperaturi) |
| Električna izdržljivost (360ops./h) | 100000 operacija (na sobnoj temperaturi) |
| Ambijentalna temperatura | -40 ℃ ~ 125 ℃ (bez kondenzacije) |
| Težina | Približno 6g |
| Nominalnini napona (VDC) | Nominalnini operativni trenutni ±10% (mA) | Otpor zavojnice ±10% (Ω) | Nominalnini operating snaga | Radni napon (maks.) | Napon otpuštanja (Min.) | Maks. dopušteni napon |
| 6 | 100 | 60 | Otprilike 0,6 W | 60% nominalnog napona | 10 % nominalnog napona | 130% nominalnog napona |
| 9 | 66.67 | 135 |
| 12 | 50 | 240 |
| 24 | 25 | 960 |
| 6 | 130 | 45 | Otprilike 0,8 W | 57,5% nominala napona |
| 9 | 90 | 102 |
| 12 | 70 | 180 |
| 24 | 30 | 720 |
Gore prikazani podaci početne su vrijednosti. Ne povećavajte maksimalni dopušteni napon na zavojnici dulje od 10 minuta kako biste izbjegli pregrijavanje zavojnice.

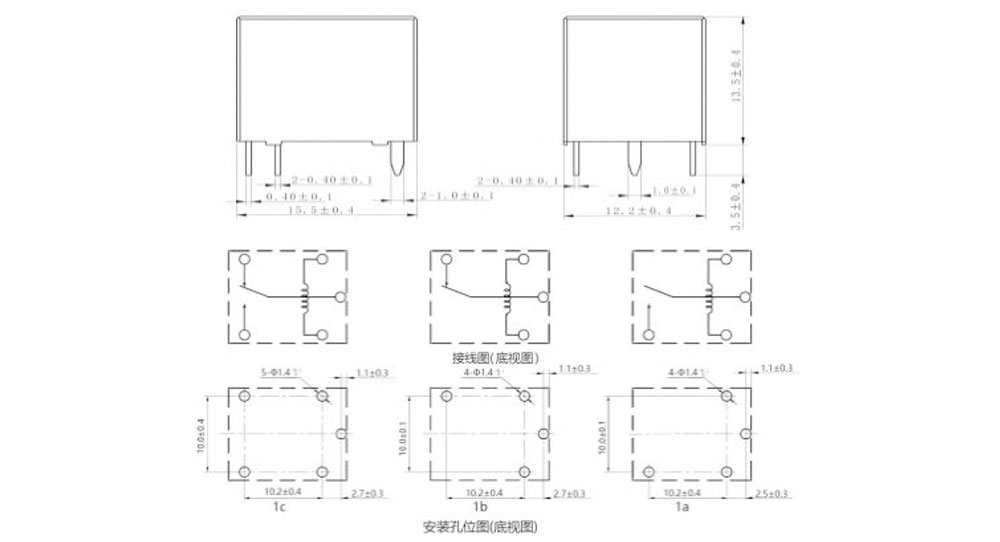

Okvirna dimenzija, Dijagram ožičenja, izgled PCB (Jedinica: mm)

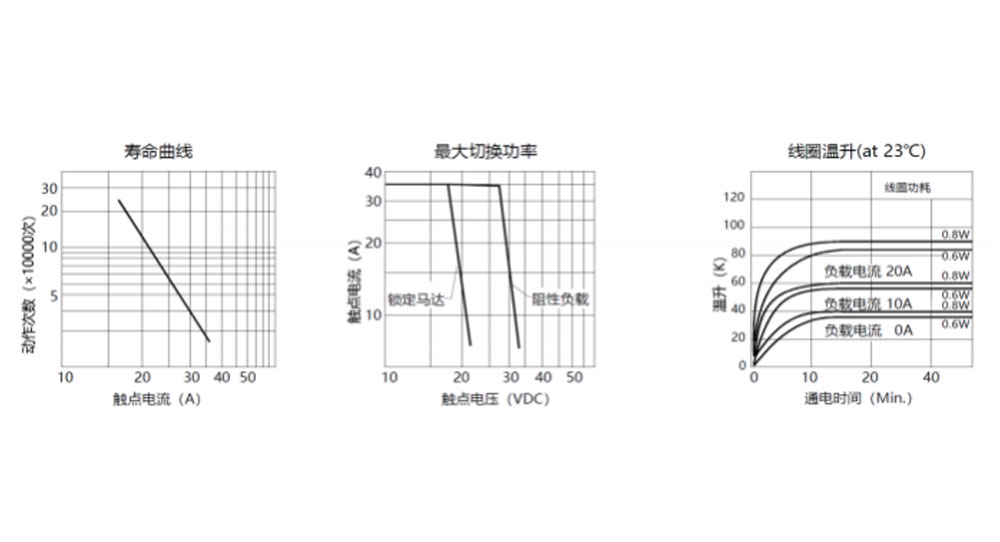

Karakteristične krivulje
Informacije o naručivanju
CYE - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1：Tip：CYE
2: Broj polova: 1-1 pol
3: Dogovor o kontaktu: A-obrazac A ; B-Obrazac B ; C-obrazac C
4: Nazivni napon: 6,9,12,24VDC
5: Boja kućišta: B-Crna
6: Zavojnica Pwor: D-0,8W L-0,6W
7: Zaštitna konstrukcija: otporna na S-Flux,
SH- Zatvoreni tip periv
8: Posebni parametar: Nulti standardni tip
Slovo ili broj – Poseban zahtjev
Releji otporni na protok ne mogu se koristiti u okruženju sa zagađivačima kao što su H2S, SO2, NO2, prašina, itd.
Čišćenje vodom ili površinska obrada se ne preporučuju nakon što su releji otporni na protok spojeni na PCB.
Odricanje od odgovornosti: Specifikacija je samo za referencu. Specifikacije su podložne promjenama bez prethodne najave.
Nismo mogli procijeniti sve performanse i sve parametre za svaku moguću primjenu. Stoga bi korisnici trebali biti u pravoj poziciji za odabir
Prikladan proizvod za vlastitu primjenu. Za zabrtvljene releje, nakon postavljanja i čišćenja, otvorite ventilacijski otvor u kućištu prije uporabe. Ako imate bilo kakvih pitanja, molimo kontaktirajte Chengyuan za tehničke usluge. Međutim, odgovornost je korisnika da odredi koji proizvod treba koristiti.
